2016.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

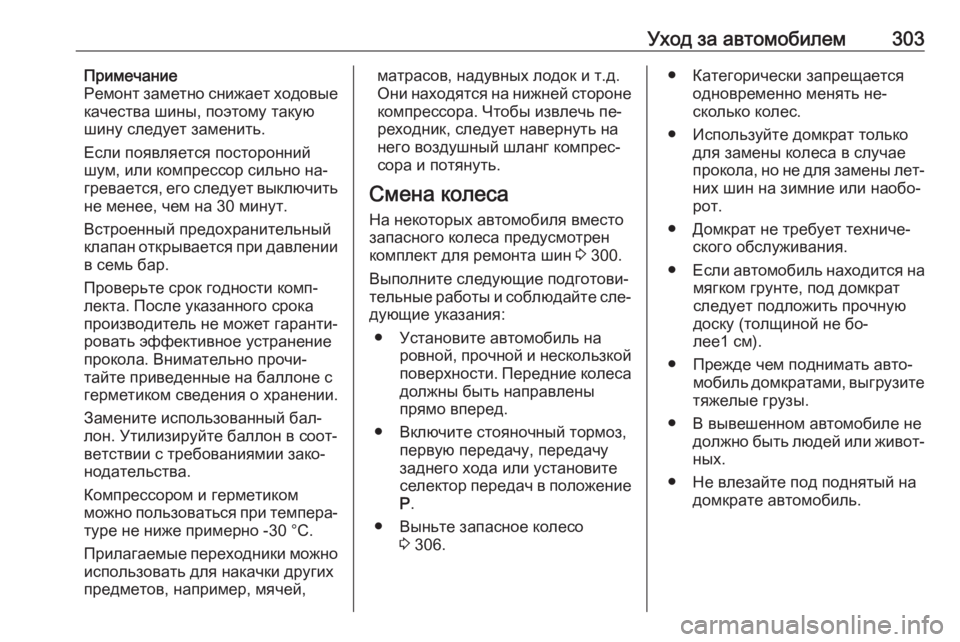

Уход за автомобилем303Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении в семь бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
использовать для накачки других
предметов, например, мячей,матрасов, надувных лодок и т.д.
Они находятся на нижней стороне компрессора. Чтобы извлечь пе‐
реходник, следует навернуть на
него воздушный шланг компрес‐
сора и потянуть.
Смена колеса
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 300.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐ дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение
Р .
● Выньте запасное колесо 3 306.● Категорически запрещается
одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не бо‐
лее1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.

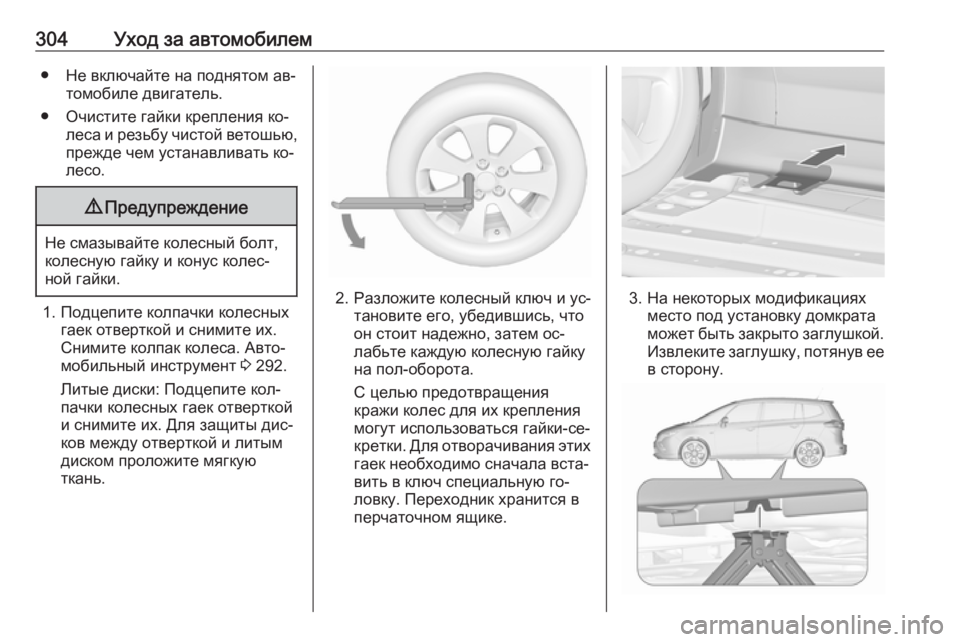

304Уход за автомобилем● Не включайте на поднятом ав‐томобиле двигатель.
● Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 292.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.2. Разложите колесный ключ и ус‐ тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой. Извлеките заглушку, потянув еев сторону.

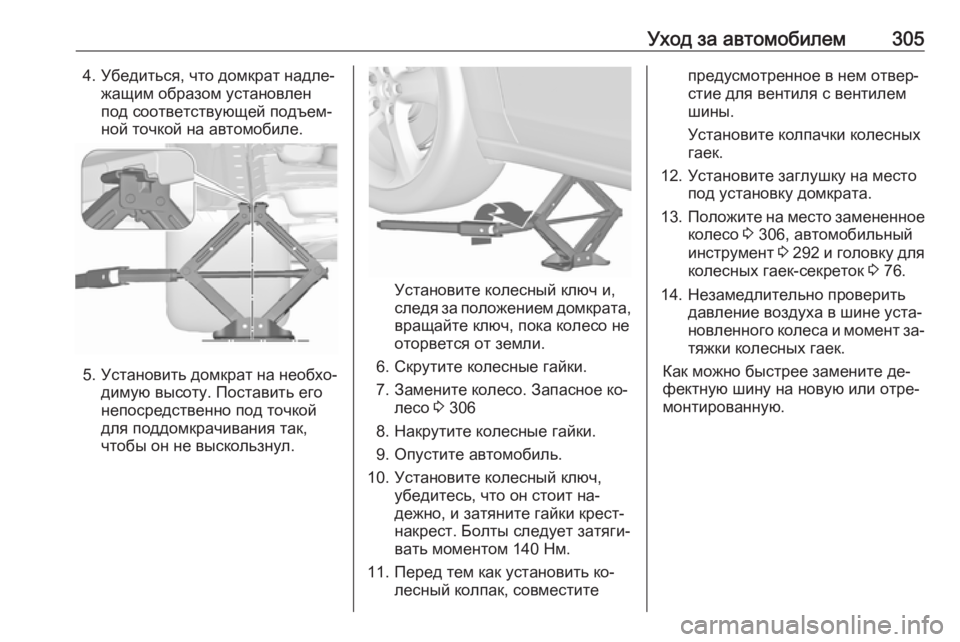

Уход за автомобилем3054. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
5. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 306
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 140 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Положите на место замененное
колесо 3 306, автомобильный
инструмент 3 292 и головку для
колесных гаек-секреток 3 76.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐ тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.

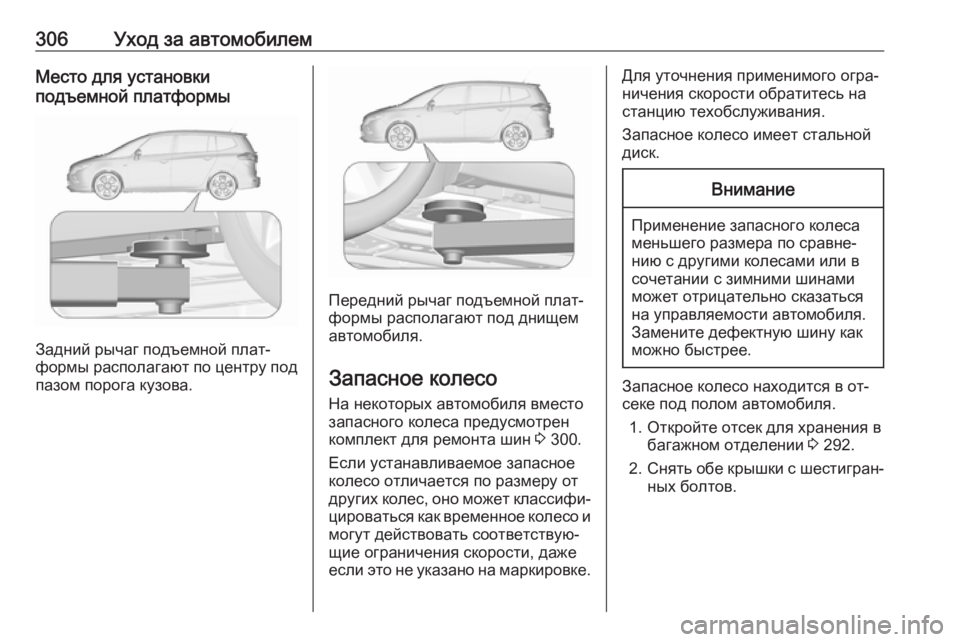

306Уход за автомобилемМесто для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 300.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в от‐ секе под полом автомобиля.
1. Откройте отсек для хранения в багажном отделении 3 292.
2. Снять обе крышки с шестигран‐
ных болтов.

Уход за автомобилем307
3. Установите баллонный ключ наодин из болтов с шестигранной
головкой и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное со‐
противление.
4. Аналогично отвернуть другой шестигранный болт.5. Поднять держатель запасногоколеса и вывести из зацепов
оба захвата.
6. Опустить держатель запасного колеса.
7. Снимите предохранительный трос.
8.Полностью опустите держатель
и выньте запасное колесо.
9. Замените колесо. Поврежденное колесо необхо‐
димо уложить в багажное отде‐
ление и закрепить, см. ниже.
10. Поднимите держатель запас‐ ного колеса и вставьте предох‐
ранительный трос.

308Уход за автомобилем11. Поднимите держатель запас‐ного колеса еще выше и вве‐
дите в зацепы оба захвата. От‐
крытые стороны захватов
должны быть направлены по
ходу движения автомобиля.
12. Зафиксируйте пустой держа‐ тель запасного колеса, завер‐
нув оба болта с шестигранной
головкой по часовой стрелке с
помощью баллонного ключа.
13. Установить колпачки на оба ше‐
стигранных болта.
14. Уберите баллонный ключ и домкрат в отсек рядом с про‐
емом двери багажного отделе‐
ния.
15. Закройте крышку отсека для ин‐
струментов.
Укладывая запасное колесо об‐ ратно на держатель, обратите вни‐
мание, что вентиль должен нахо‐
диться над углублением в держа‐
теле.Хранение поврежденного
колеса в багажном отделении
Держатель запасного колеса поз‐
воляет укладывать в него только
шины, имеющие такой же размер,
как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить ремнем. Автомобильный инстру‐
мент 3 292.
Сиденья третьего ряда необхо‐
димо сложить 3 89.
1. Уложите колесо возле левой стенки багажного отделения.2. Проденьте петлю ремня через переднюю левую проушину.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на заднюю про‐
ушину.
6. Натянуть крепежный ремень с помощью пряжки.

Уход за автомобилем3099Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесо
Использование временного запас‐
ного колеса может отрицательно
сказаться на управляемости авто‐
мобиля. Неисправную шину как
можно скорее замените или отре‐ монтируйте и установите на местовместо запасного колеса.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
более 80 км/ч. Повороты следует
проходить на небольшой скорости. Не пользуйтесь таким колесом дли‐
тельное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 299.Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину на новую или отремонтирован‐
ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.

310Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея может замерзнуть ужепри температуре около 0 °C.
Перед подключением пуско‐
вых проводов разморозьте за‐
мерзшую аккумуляторную ба‐
тарею.
● Работая с аккумуляторной ба‐ тареей одевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею того же напряжения
(12 В). Ее емкость (Ач) должна
быть не менее емкости разря‐
женной аккумуляторной бата‐
реи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
