2016.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

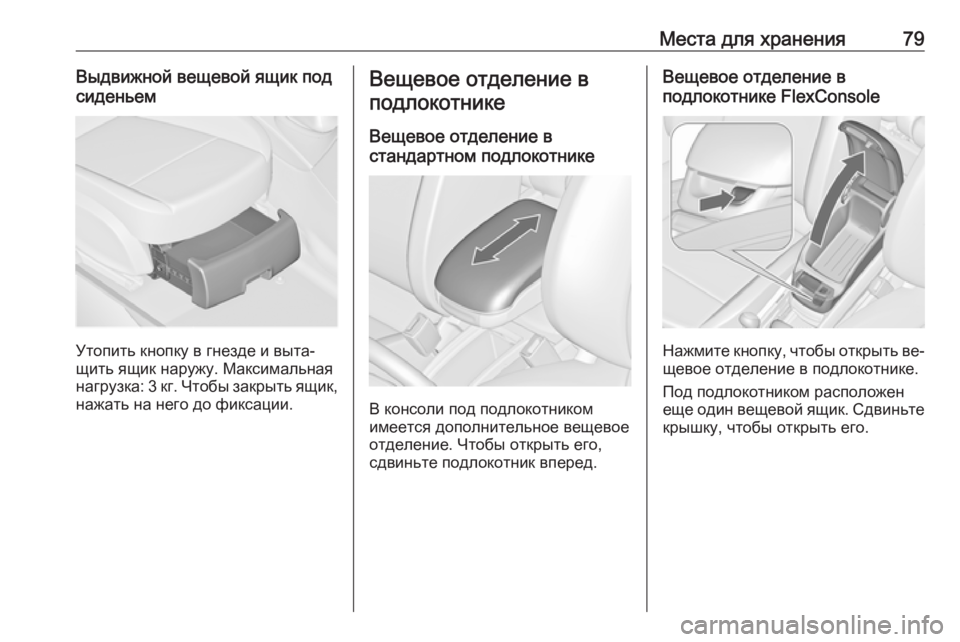

Места для хранения79Выдвижной вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.
Вещевое отделение в
подлокотнике
Вещевое отделение в
стандартном подлокотнике
В консоли под подлокотником
имеется дополнительное вещевое
отделение. Чтобы открыть его,
сдвиньте подлокотник вперед.
Вещевое отделение в
подлокотнике FlexConsole
Нажмите кнопку, чтобы открыть ве‐
щевое отделение в подлокотнике.
Под подлокотником расположен
еще один вещевой ящик. Сдвиньте
крышку, чтобы открыть его.

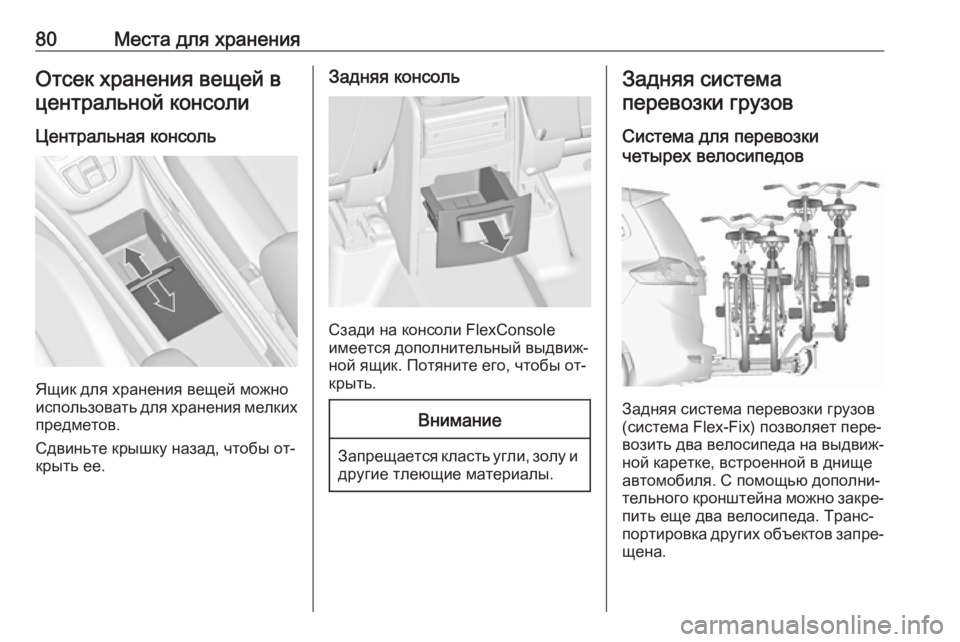

80Места для храненияОтсек хранения вещей вцентральной консоли
Центральная консоль
Ящик для хранения вещей можно
использовать для хранения мелких предметов.
Сдвиньте крышку назад, чтобы от‐ крыть ее.
Задняя консоль
Сзади на консоли FlexConsole
имеется дополнительный выдвиж‐
ной ящик. Потяните его, чтобы от‐
крыть.
Внимание
Запрещается класть угли, золу и другие тлеющие материалы.
Задняя система
перевозки грузов
Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐ возить два велосипеда на выдвиж‐ ной каретке, встроенной в днищеавтомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐портировка других объектов запре‐
щена.

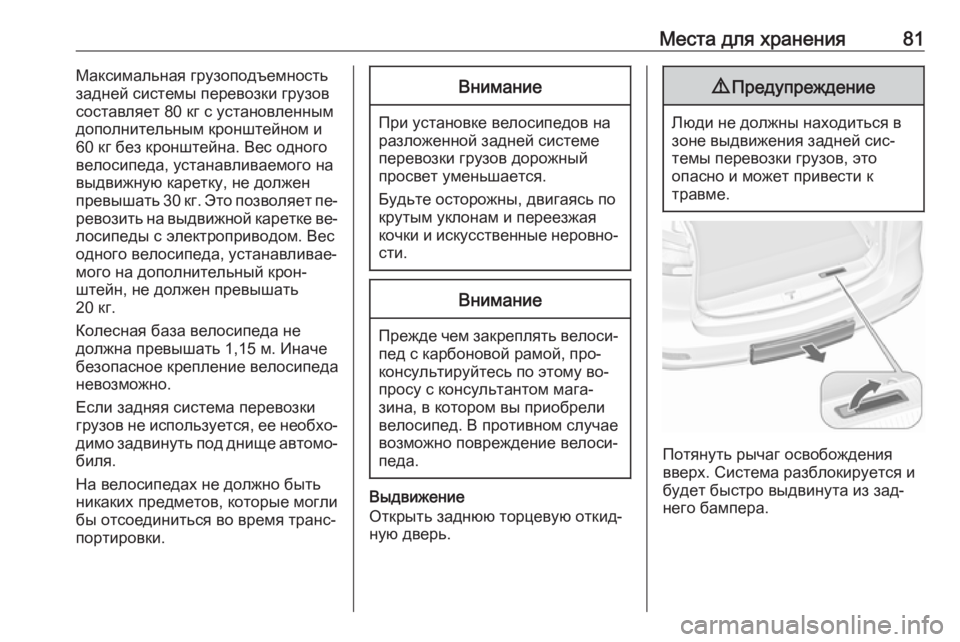

Места для хранения81Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном и
60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐
лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
невозможно.
Если задняя система перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Будьте осторожны, двигаясь по
крутым уклонам и переезжая
кочки и искусственные неровно‐ сти.
Внимание
Прежде чем закреплять велоси‐пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Выдвижение
Открыть заднюю торцевую откид‐
ную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из зад‐ него бампера.

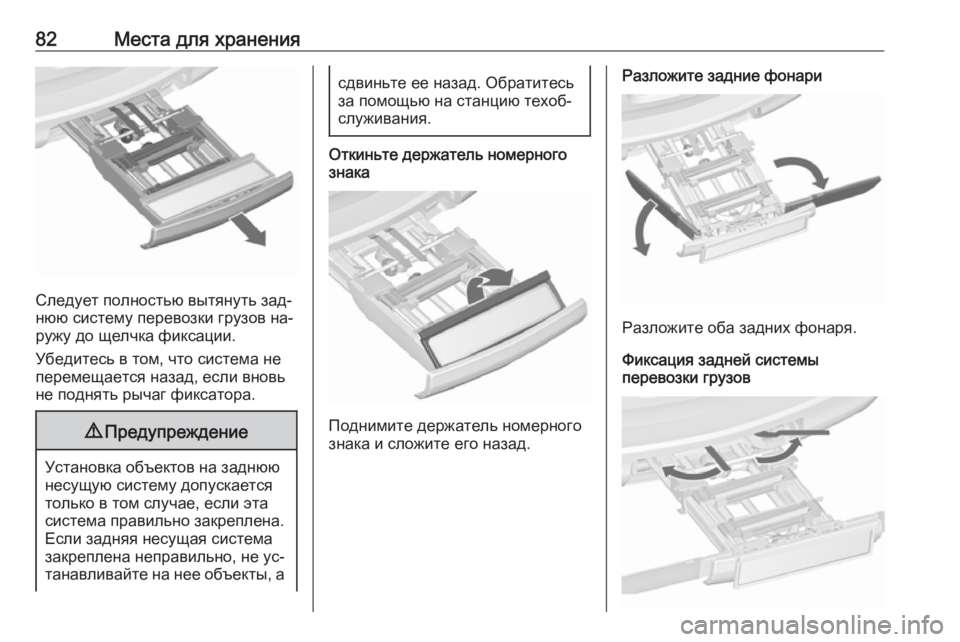

82Места для хранения
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а
сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.
Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов

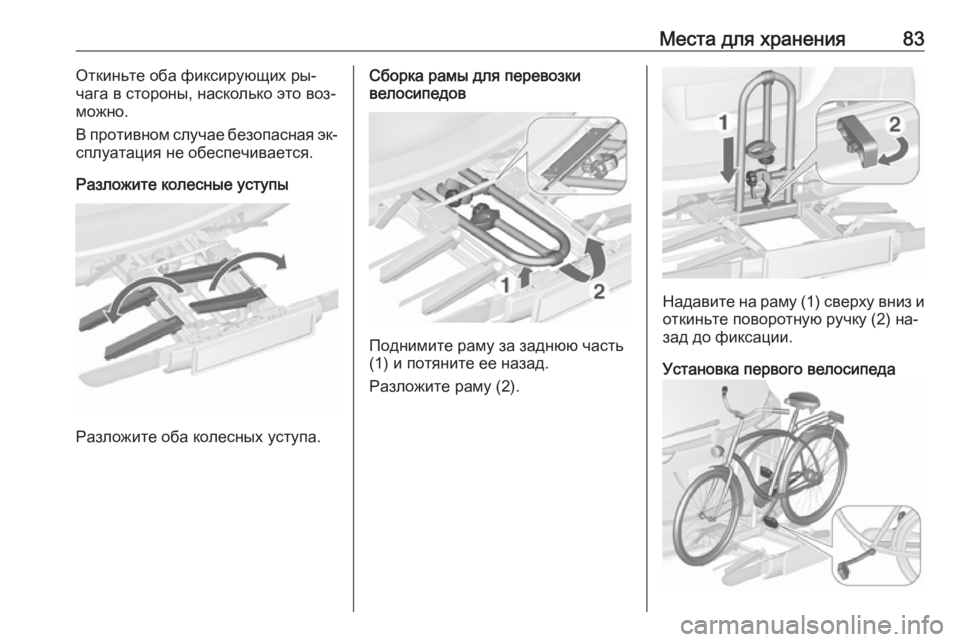

Места для хранения83Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐
можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.
Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
(1) и потяните ее назад.
Разложите раму (2).
Надавите на раму (1) сверху вниз и откиньте поворотную ручку (2) на‐
зад до фиксации.
Установка первого велосипеда

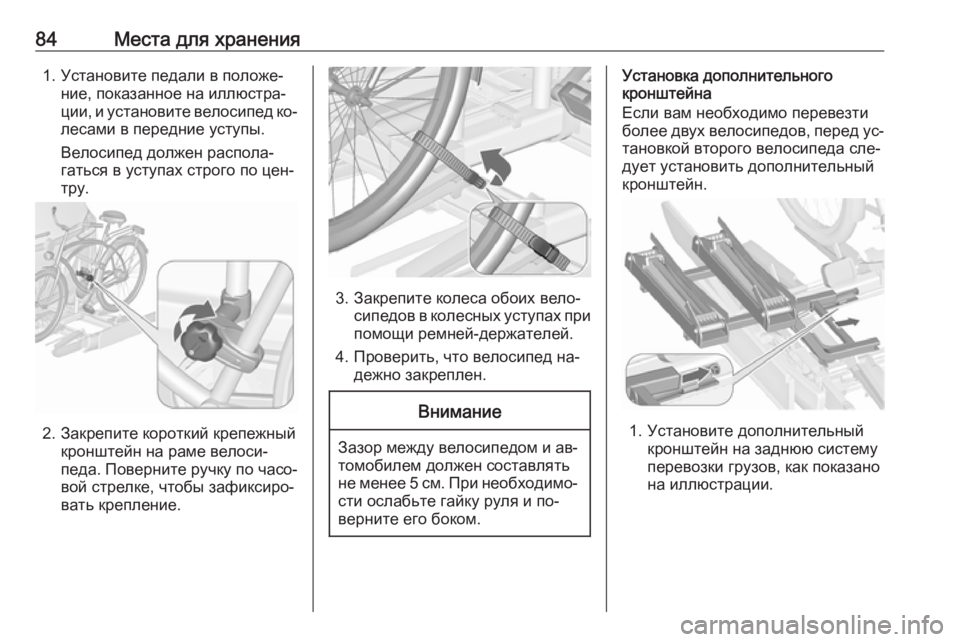

84Места для хранения1. Установите педали в положе‐ние, показанное на иллюстра‐
ции, и установите велосипед ко‐ лесами в передние уступы.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Установка дополнительного
кронштейна
Если вам необходимо перевезти
более двух велосипедов, перед ус‐ тановкой второго велосипеда сле‐
дует установить дополнительный
кронштейн.
1. Установите дополнительный кронштейн на заднюю систему
перевозки грузов, как показано
на иллюстрации.

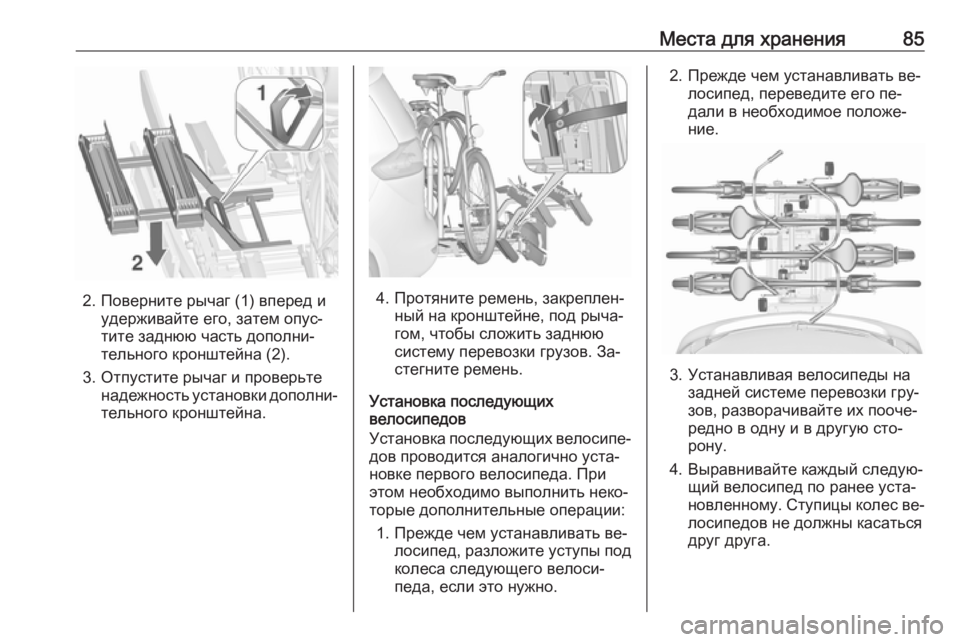

Места для хранения85
2. Поверните рычаг (1) вперед иудерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна (2).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом необходимо выполнить неко‐
торые дополнительные операции:
1. Прежде чем устанавливать ве‐ лосипед, разложите уступы подколеса следующего велоси‐
педа, если это нужно.
2. Прежде чем устанавливать ве‐ лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
3. Устанавливая велосипеды на задней системе перевозки гру‐
зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
4. Выравнивайте каждый следую‐ щий велосипед по ранее уста‐
новленному. Ступицы колес ве‐ лосипедов не должны касаться
друг друга.

86Места для хранения5. Закрепляйте велосипеды с по‐мощью крепежных кронштей‐
нов и ремней так же, как и пер‐ вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐ педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.
Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных уступах при помощи хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
● Без дополнительного крон‐ штейна:
Нажмите на рычаг (1), чтобы
открепить его.
Потяните раму (2) назад,
чтобы сложить заднюю сис‐
тему перевозки грузов.
