2016.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

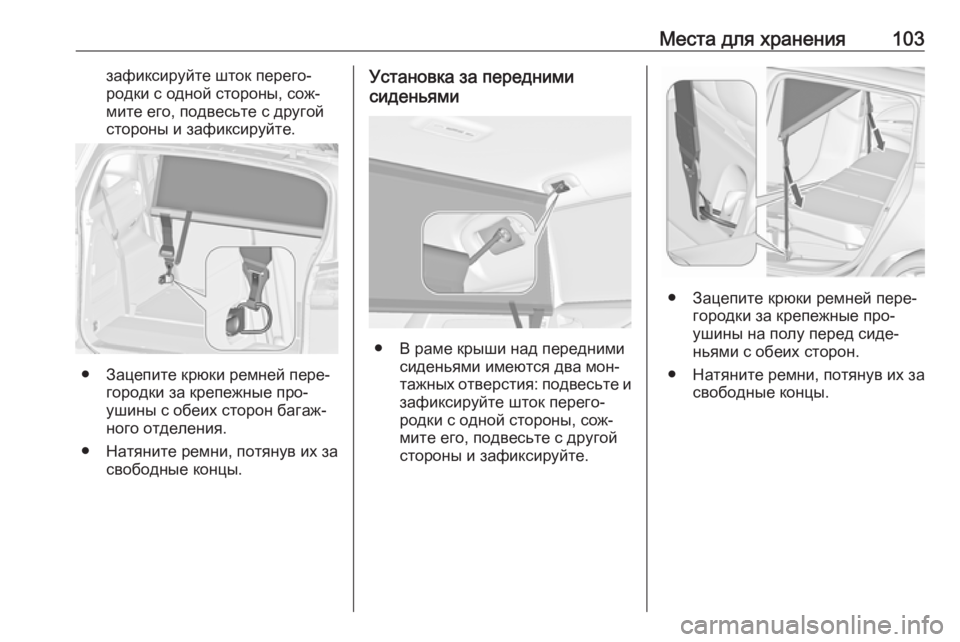

Места для хранения103зафиксируйте шток перего‐
родки с одной стороны, сож‐
мите его, подвесьте с другой стороны и зафиксируйте.
● Зацепите крюки ремней пере‐ городки за крепежные про‐ушины с обеих сторон багаж‐
ного отделения.
● Натяните ремни, потянув их за свободные концы.
Установка за передними
сиденьями
● В раме крыши над передними сиденьями имеются два мон‐
тажных отверстия: подвесьте и
зафиксируйте шток перего‐
родки с одной стороны, сож‐
мите его, подвесьте с другой стороны и зафиксируйте.
● Зацепите крюки ремней пере‐ городки за крепежные про‐ушины на полу перед сиде‐
ньями с обеих сторон.
● Натяните ремни, потянув их за свободные концы.

104Места для храненияСнятие
Нажмите кнопки натяжных уст‐
ройств, чтобы ослабить оба ремня. Отсоедините крюки от проушин.
Отсоедините штоки сетки от крон‐
штейнов на крыше. Скрутите сетку
и закрепите ремнем.
Укладка грузов Откройте крышку пола багажного
отделения рядом с проемом двери багажного отделения.
Уложите защитную перегородку в
предназначенное для нее отделе‐
ние и закройте крышку.
Складывающийся лоток Размещается в спинках передних
сидений.
Чтобы открыть лоток, его следует
вытянуть вверх до фиксации.
Для возврата в исходное положе‐
ние надавите вниз с небольшим усилием.
На складывающийся лоток не сле‐
дует класть какие-либо тяжелые
предметы.
Знак аварийной остановки
Уложите знак аварийной остановки в предназначенное для него отде‐
ление в полу рядом с проемом
двери багажного отделения.
Дорожная аптечка
Аптечку и светоотражающий жилет
следует хранить под сиденьем во‐
дителя.

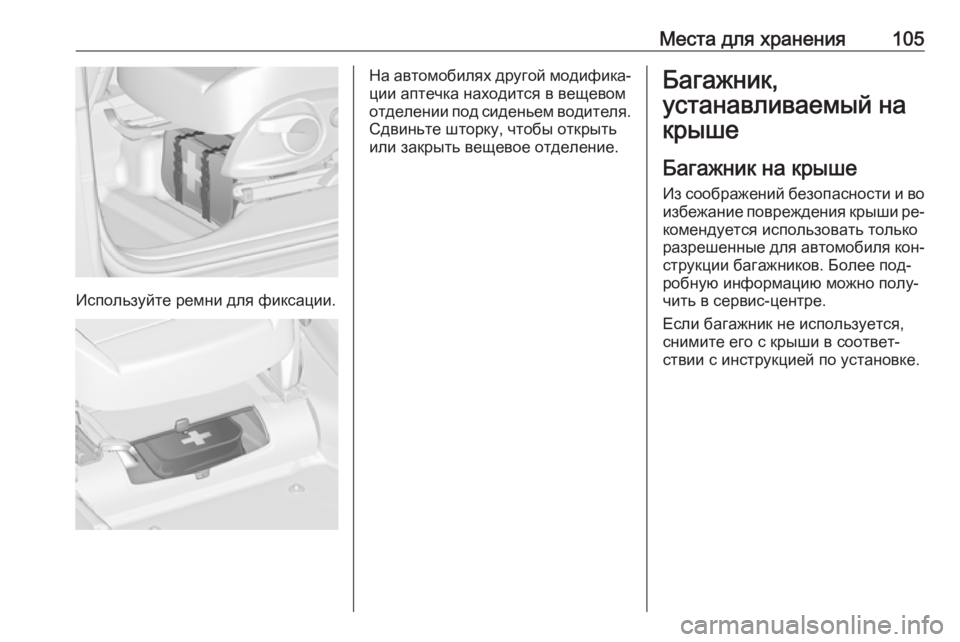

Места для хранения105
Используйте ремни для фиксации.
На автомобилях другой модифика‐
ции аптечка находится в вещевом
отделении под сиденьем водителя. Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.Багажник,
устанавливаемый на крыше
Багажник на крышеИз соображений безопасности и во
избежание повреждения крыши ре‐
комендуется использовать только
разрешенные для автомобиля кон‐ струкции багажников. Более под‐
робную информацию можно полу‐
чить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.

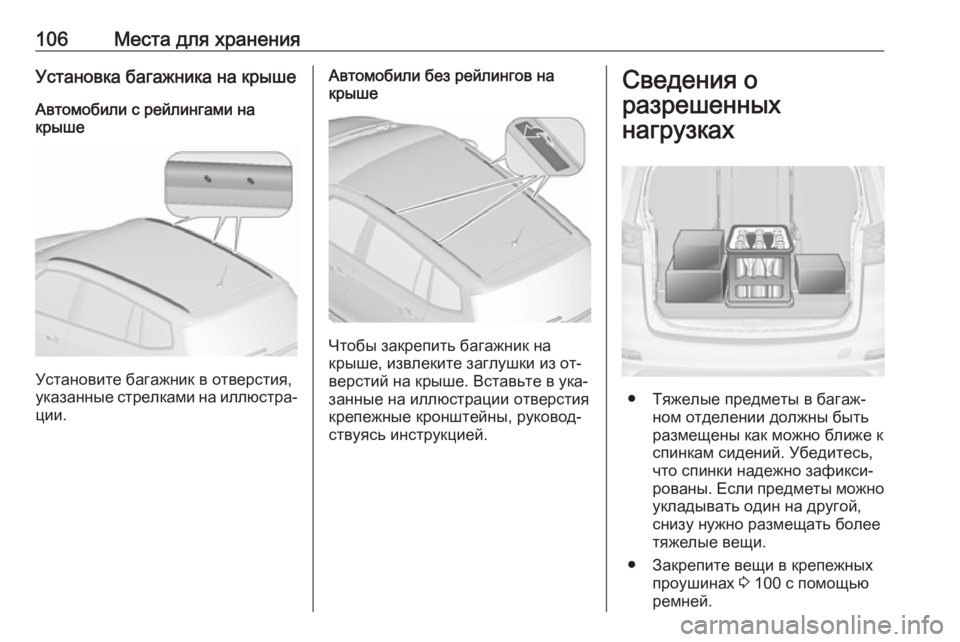

106Места для храненияУстановка багажника на крыше
Автомобили с рейлингами на
крыше
Установите багажник в отверстия,
указанные стрелками на иллюстра‐ ции.
Автомобили без рейлингов на
крыше
Чтобы закрепить багажник на
крыше, извлеките заглушки из от‐
верстий на крыше. Вставьте в ука‐
занные на иллюстрации отверстия
крепежные кронштейны, руковод‐
ствуясь инструкцией.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки надежно зафикси‐
рованы. Если предметы можно
укладывать один на другой,
снизу нужно размещать более
тяжелые вещи.
● Закрепите вещи в крепежных проушинах 3 100 с помощью
ремней.

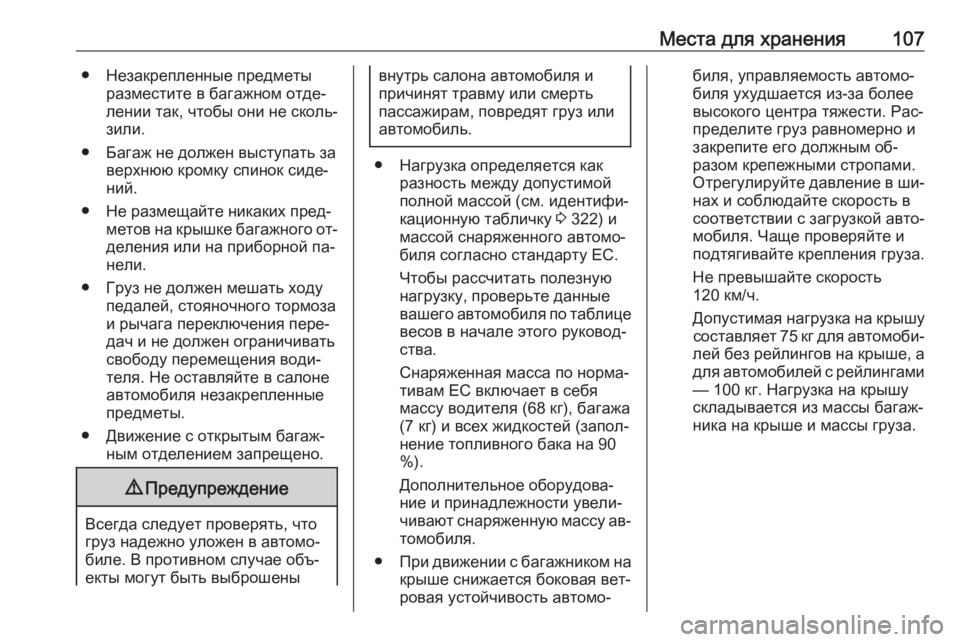

Места для хранения107● Незакрепленные предметыразместите в багажном отде‐лении так, чтобы они не сколь‐
зили.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажного от‐деления или на приборной па‐
нели.
● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не оставляйте в салоне
автомобиля незакрепленные
предметы.
● Движение с открытым багаж‐ ным отделением запрещено.9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
полной массой (см. идентифи‐
кационную табличку 3 322) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице
весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на 90
%).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу ав‐
томобиля.
● При движении с багажником на
крыше снижается боковая вет‐ ровая устойчивость автомо‐
биля, управляемость автомо‐
биля ухудшается из-за более
высокого центра тяжести. Рас‐
пределите груз равномерно и
закрепите его должным об‐
разом крепежными стропами.
Отрегулируйте давление в ши‐
нах и соблюдайте скорость в
соответствии с загрузкой авто‐
мобиля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая нагрузка на крышу составляет 75 кг для автомоби‐
лей без рейлингов на крыше, а для автомобилей с рейлингами
— 100 кг. Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.

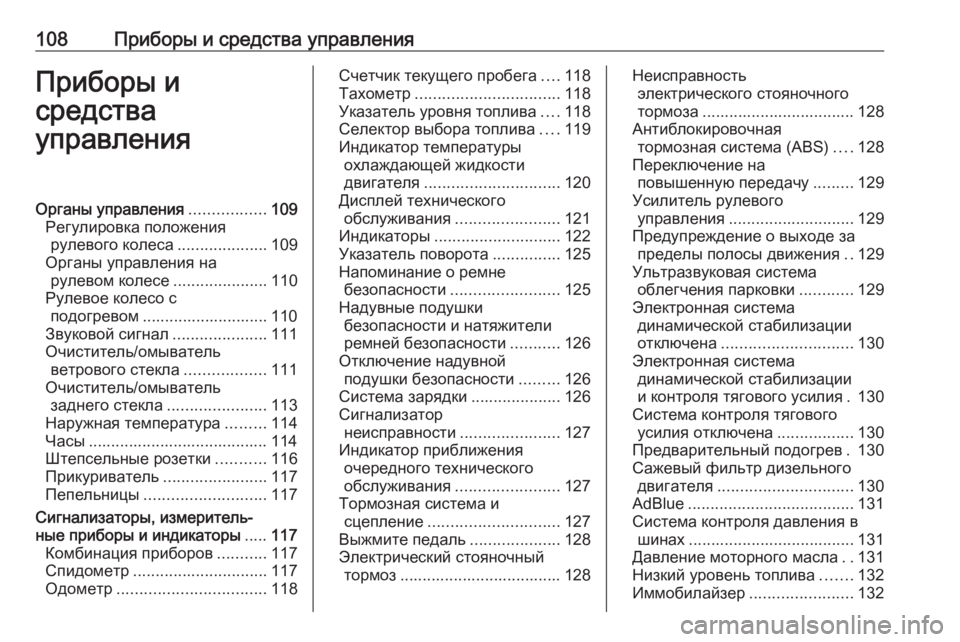

108Приборы и средства управленияПриборы и
средства
управленияОрганы управления .................109
Регулировка положения рулевого колеса ....................109
Органы управления на рулевом колесе .....................110
Рулевое колесо с подогревом ............................ 110
Звуковой сигнал .....................111
Очиститель/омыватель ветрового стекла ..................111
Очиститель/омыватель заднего стекла ......................113
Наружная температура .........114
Часы ........................................ 114
Штепсельные розетки ...........116
Прикуриватель .......................117
Пепельницы ........................... 117
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....117
Комбинация приборов ...........117
Спидометр .............................. 117
Одометр ................................. 118Счетчик текущего пробега ....118
Тахометр ................................ 118
Указатель уровня топлива ....118
Селектор выбора топлива ....119
Индикатор температуры охлаждающей жидкости
двигателя .............................. 120
Дисплей технического обслуживания .......................121
Индикаторы ............................ 122
Указатель поворота ...............125
Напоминание о ремне безопасности ........................ 125
Надувные подушки безопасности и натяжители
ремней безопасности ...........126
Отключение надувной подушки безопасности .........126
Система зарядки ....................126
Сигнализатор неисправности ......................127
Индикатор приближения очередного технического
обслуживания .......................127
Тормозная система и сцепление ............................. 127
Выжмите педаль ....................128
Электрический стояночный тормоз .................................... 128Неисправностьэлектрического стояночного
тормоза .................................. 128
Антиблокировочная тормозная система (ABS) ....128
Переключение на повышенную передачу .........129
Усилитель рулевого управления ............................ 129
Предупреждение о выходе за пределы полосы движения ..129
Ультразвуковая система облегчения парковки ............129
Электронная система динамической стабилизации
отключена ............................. 130
Электронная система динамической стабилизации
и контроля тягового усилия . 130
Система контроля тягового усилия отключена .................130
Предварительный подогрев . 130
Сажевый фильтр дизельного двигателя .............................. 130
AdBlue ..................................... 131
Система контроля давления в шинах ..................................... 131
Давление моторного масла ..131
Низкий уровень топлива .......132
Иммобилайзер .......................132

Приборы и средства управления109Пониженная мощностьдвигателя .............................. 132
Наружное освещение ............132
Дальний свет .......................... 132
Автоматическое переключение дальнего
света ...................................... 132
Система адаптивных фар .....133
Противотуманные фары .......133
Задний противотуманный фонарь .................................. 133
Низкий уровень жидкости в бачке омывателя ..................133
Круиз-контроль ....................... 133
Адаптивный круиз-контроль . 133
Обнаружено движущееся впереди транспортное
средство ................................ 133
Открыта дверь .......................134
Информационные дисплеи .....134
Информационный центр водителя ................................ 134
Графический информационный дисплей,
цветной информационный
дисплей ................................. 138Информационные сообщения 141
Предупреждающие звуковыесигналы ................................. 145
Напряжение аккумуляторной батареи .................................. 145
Бортовой компьютер ................146
Сохранение индивидуальных
настроек .................................... 149
OnStar ....................................... 155Органы управления
Регулировка положения рулевого колеса
Отоприте рычаг, отрегулируйте ру‐ левое колесо, затем зафиксируйте
рычаг и убедитесь, что он полно‐
стью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐
рованным рулевым колесом.

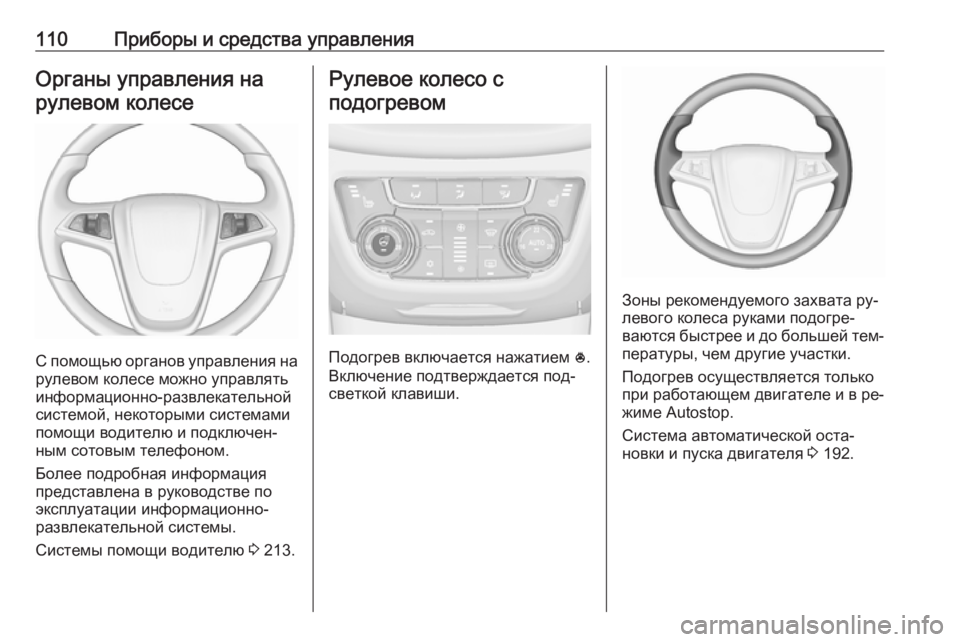

110Приборы и средства управленияОрганы управления нарулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационно-развлекательной
системой, некоторыми системами помощи водителю и подключен‐
ным сотовым телефоном.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Системы помощи водителю 3 213.
Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается под‐
светкой клавиши.
Зоны рекомендуемого захвата ру‐
левого колеса руками подогре‐ ваются быстрее и до большей тем‐
пературы, чем другие участки.
Подогрев осуществляется только
при работающем двигателе и в ре‐ жиме Autostop.
Система автоматической оста‐
новки и пуска двигателя 3 192.
