Вождение и управление автомобилем263Всегда учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово- сцепное устройство никогда не
должна быть меньше 25 кг.
Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-бук‐
сировщика допустимая нагрузка на заднюю ось (см. типовую табличку
или документацию на автомобиль)
может быть превышена на 60 кг, а
номинальный полный вес автомо‐
биля также может быть превышен
на 60 кг. Если превышается допу‐
стимая нагрузка на заднюю ось,
применяется максимальная ско‐
рость 100 км/ч.
Тягово-сцепное устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Место хранения тягово-
сцепного устройства с шаровой
опорой
Чехол с тягово-сцепным устрой‐
ством хранится в багажном отсеке.
Для крепления чехла проденьте
крепежный ремень через правую
крепежную проушину, дважды об‐
мотайте и затяните ремень.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо. Сни‐
мите заглушку с отверстия для тя‐ гово-сцепного устройства и
спрячьте ее.

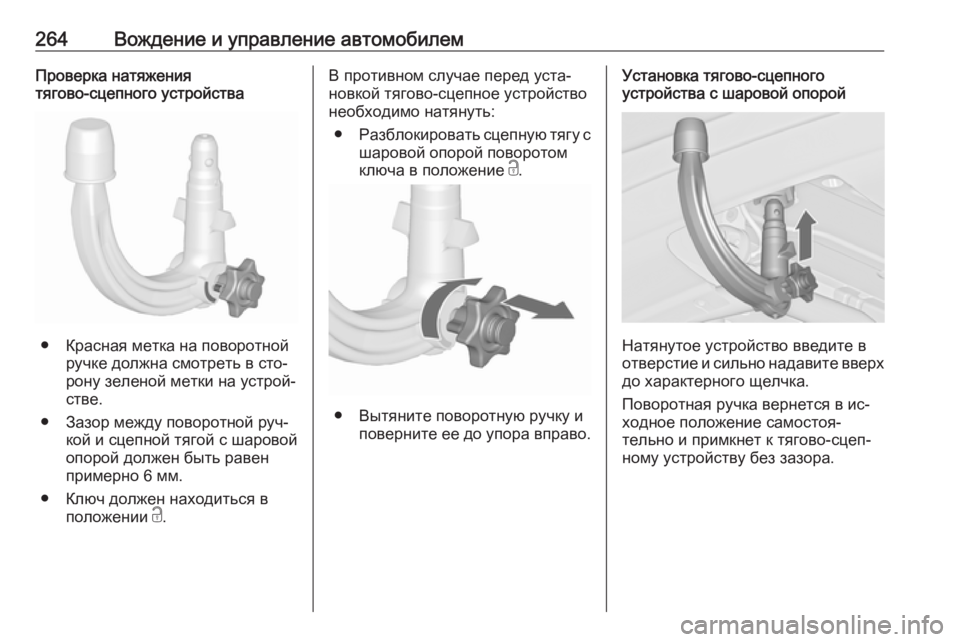

264Вождение и управление автомобилемПроверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в сто‐
рону зеленой метки на устрой‐
стве.
● Зазор между поворотной руч‐ кой и сцепной тягой с шаровой
опорой должен быть равен
примерно 6 мм.
● Ключ должен находиться в положении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство
необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.

Вождение и управление автомобилем2659Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в сто‐
рону зеленой метки на устрой‐
стве.
● Между поворотной ручкой и тя‐
гово-сцепным устройством не
должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.

266Вождение и управление автомобилемСистема динамическойстабилизации прицепа
Если система обнаружит рыскание прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 210.

Уход за автомобилем267Уход за
автомобилемОбщая информация .................268
Аксессуары и модернизация автомобиля ........................... 268
Хранение автомобиля ...........268
Утилизация отработавшего срок службы автомобиля .....269
Проверка автомобиля ..............269
Выполнение работ .................269
Капот ....................................... 269
Моторное масло ....................270
Охлаждающая жидкость двигателя .............................. 271
Рабочая жидкость усилителя рулевого управления ...........272
Жидкость омывателя ............273
Тормозная система ...............273
Тормозная жидкость ..............273
Аккумуляторная батарея автомобиля ........................... 274
Удаление воздуха из дизельной топливной
системы ................................. 276
Замена щеток стеклоочистителя .................276Замена ламп ............................. 277
Галогенные фары ..................277
Система адаптивного переднего освещения ..........279
Противотуманная фара ........280
Задние фонари ......................281
Боковые указатели поворота ................................ 284
Освещение номерного знака 284
Освещение салона ................285
Подсветка приборной панели ................................... 285
Электрооборудование .............285
Предохранители ....................285
Блок предохранителей в моторном отсеке ...................287
Блок предохранителей в приборной панели ................289
Блок предохранителей в багажном отделении ............290
Автомобильный инструмент ...292
Инструмент ............................. 292
Колеса и шины ......................... 292
Зимние шины ......................... 292
Обозначение шин ..................292
Давление в шинах .................293
Система контроля давления в шинах ..................................... 294
Глубина протектора ...............298Изменение размера шин и
колес ...................................... 299
Колпаки колес ........................ 299
Цепи противоскольжения ...... 299
Комплект для ремонта шин ... 300
Смена колеса ......................... 303
Запасное колесо ....................306
Запуск от дополнительной АКБ ............................................ 310
Буксировка ................................ 312
Буксировка автомобиля ........312
Буксировка другого автомобиля ........................... 313
Внешний вид ............................ 314
Уход за автомобилем ............314
Уход за салоном ....................316

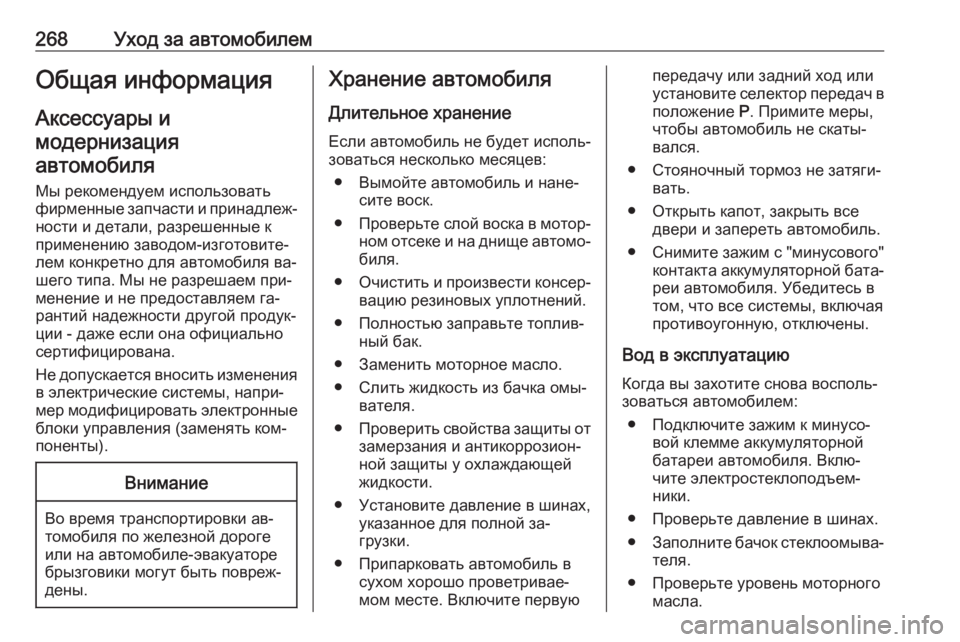

268Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные
блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первуюпередачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.

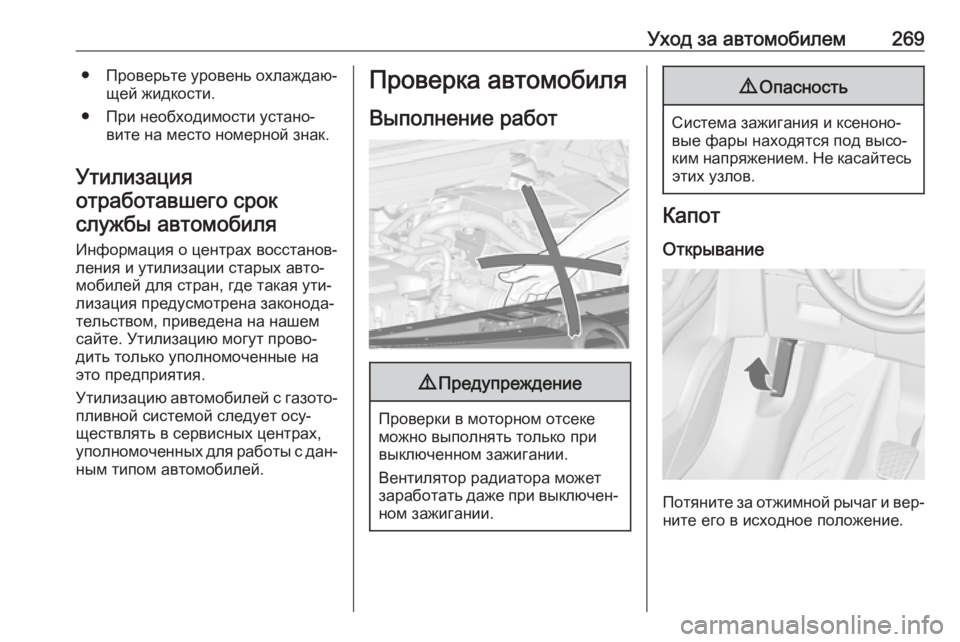

Уход за автомобилем269● Проверьте уровень охлаждаю‐щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐
ным типом автомобилей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

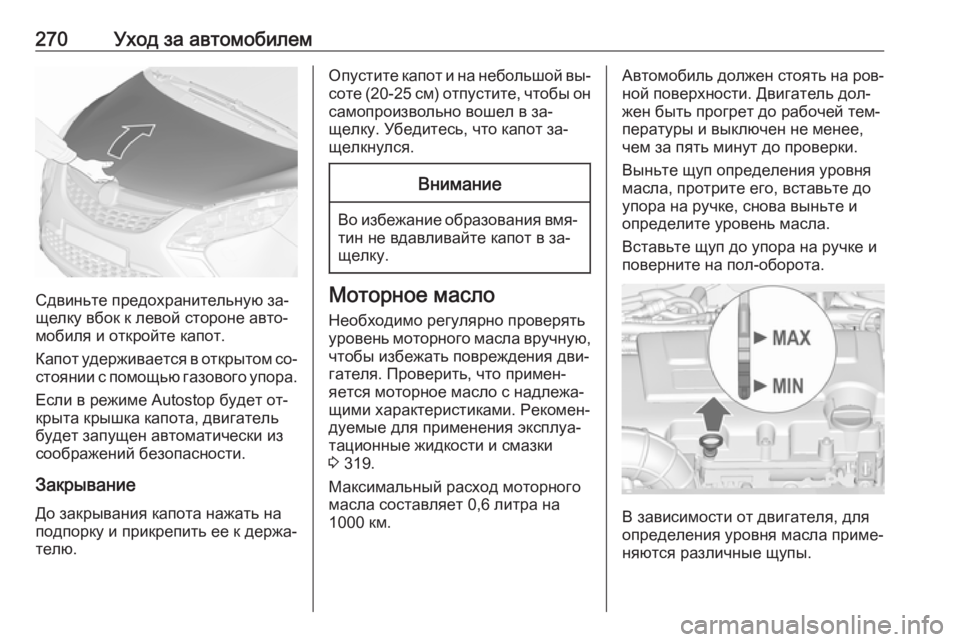

270Уход за автомобилем
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐ мобиля и откройте капот.
Капот удерживается в открытом со‐
стоянии с помощью газового упора.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
До закрывания капота нажать на
подпорку и прикрепить ее к держа‐
телю.
Опустите капот и на небольшой вы‐ соте (20-25 см) отпустите, чтобы онсамопроизвольно вошел в за‐
щелку. Убедитесь, что капот за‐
щелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 319.
Максимальный расход моторного
масла составляет 0,6 литра на
1000 км.
Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за пять минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
