Уход за автомобилем279

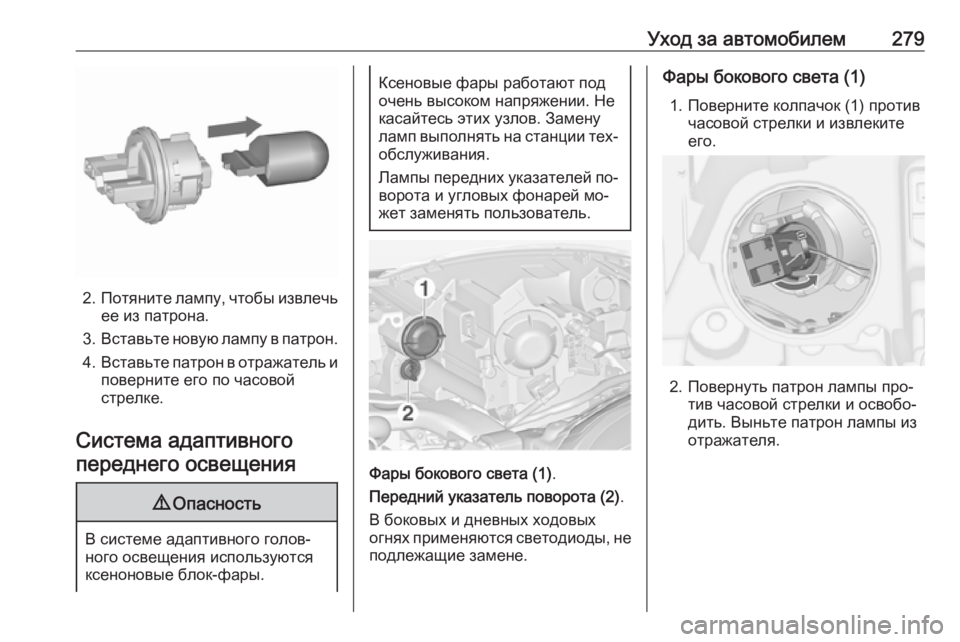

2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного переднего освещения
9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
Лампы передних указателей по‐ ворота и угловых фонарей мо‐
жет заменять пользователь.
Фары бокового света (1) .
Передний указатель поворота (2) .
В боковых и дневных ходовых
огнях применяются светодиоды, не подлежащие замене.
Фары бокового света (1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.

280Уход за автомобилем
3. Отсоедините лампу от разъ‐ема, потянув ее.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
(2)
1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.

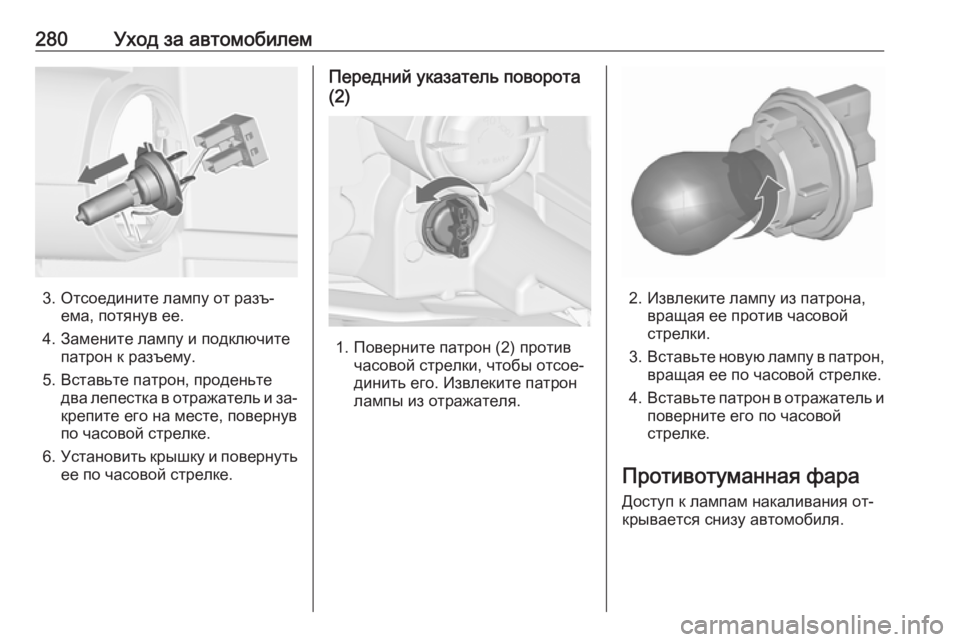

2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Противотуманная фара Доступ к лампам накаливания от‐
крывается снизу автомобиля.

Уход за автомобилем281

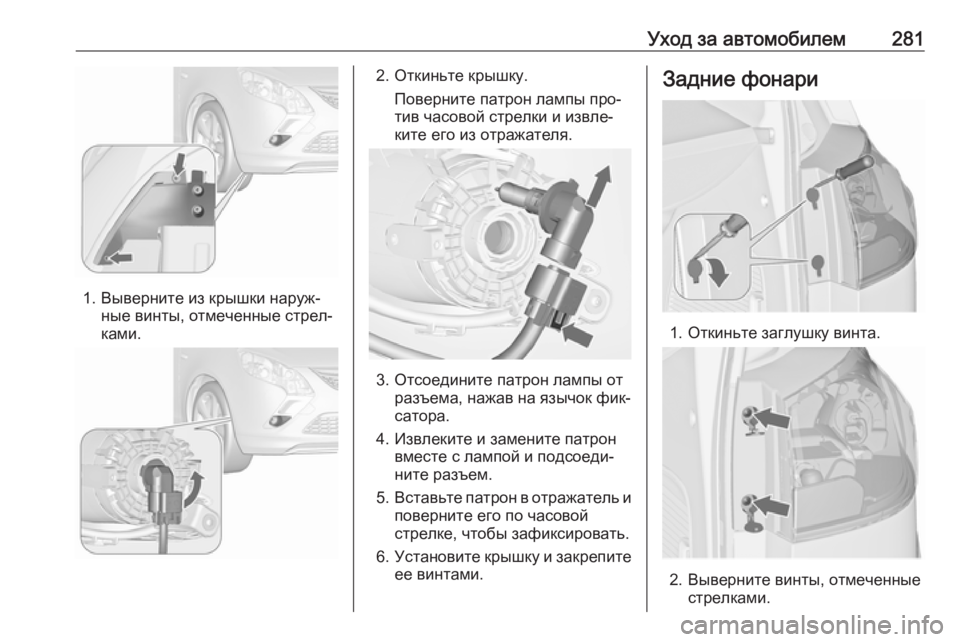

1. Выверните из крышки наруж‐ные винты, отмеченные стрел‐
ками.
2. Откиньте крышку.
Поверните патрон лампы про‐
тив часовой стрелки и извле‐
ките его из отражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
6. Установите крышку и закрепите
ее винтами.
Задние фонари
1. Откиньте заглушку винта.
2. Выверните винты, отмеченные стрелками.

282Уход за автомобилем

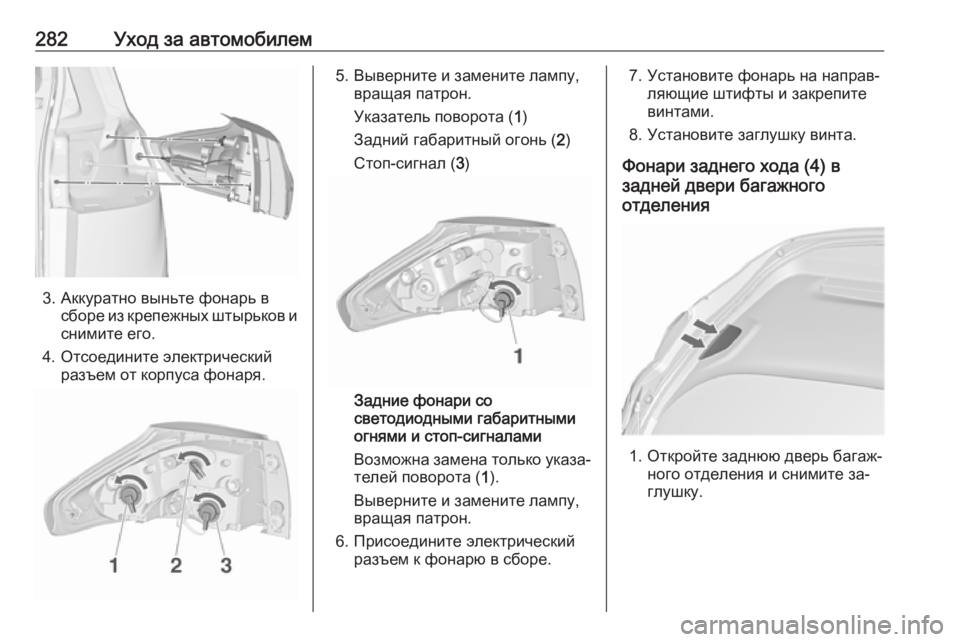

3. Аккуратно выньте фонарь всборе из крепежных штырьков и
снимите его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выверните и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Возможна замена только указа‐
телей поворота ( 1).
Выверните и замените лампу,
вращая патрон.
6. Присоедините электрический разъем к фонарю в сборе.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.
Фонари заднего хода (4) в
задней двери багажного
отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимите за‐
глушку.

Уход за автомобилем283

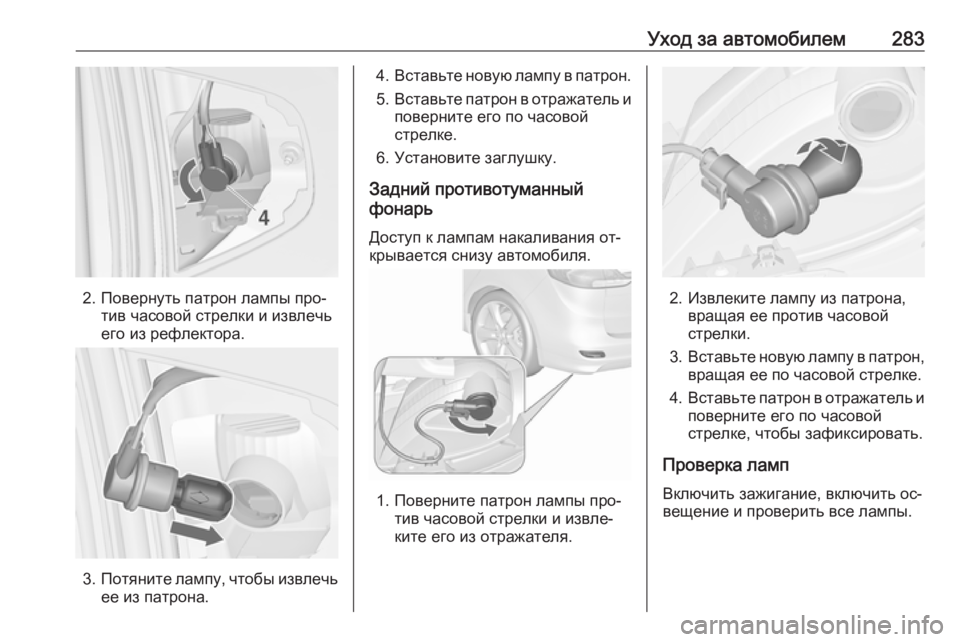

2. Повернуть патрон лампы про‐тив часовой стрелки и извлечь
его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный
фонарь
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Поверните патрон лампы про‐ тив часовой стрелки и извле‐
ките его из отражателя.
2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп
Включить зажигание, включить ос‐
вещение и проверить все лампы.

284Уход за автомобилемБоковые указателиповорота
Чтобы заменить лампу, снимите
корпус фонаря:

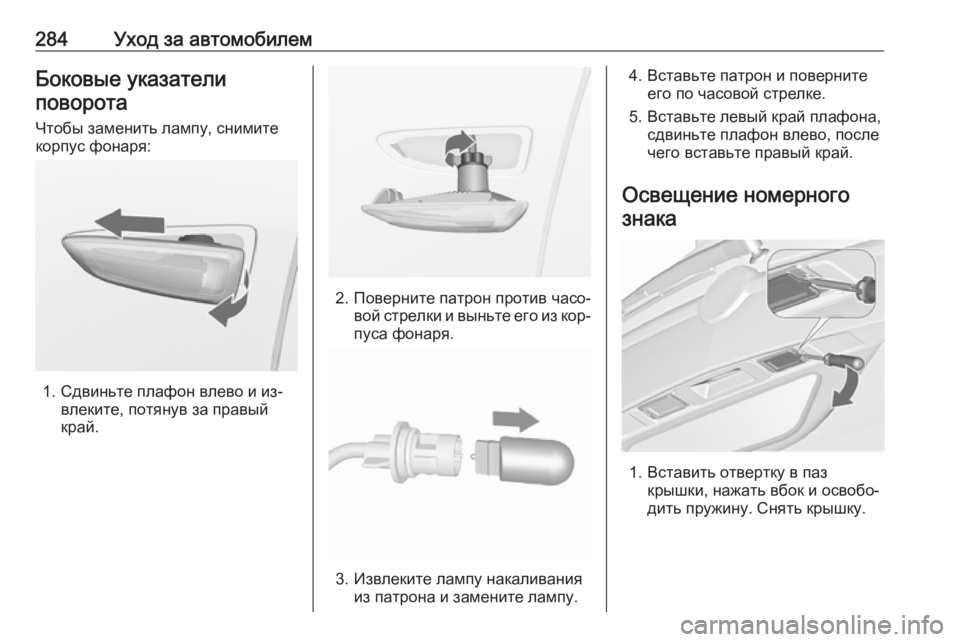

1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину. Снять крышку.

Уход за автомобилем285

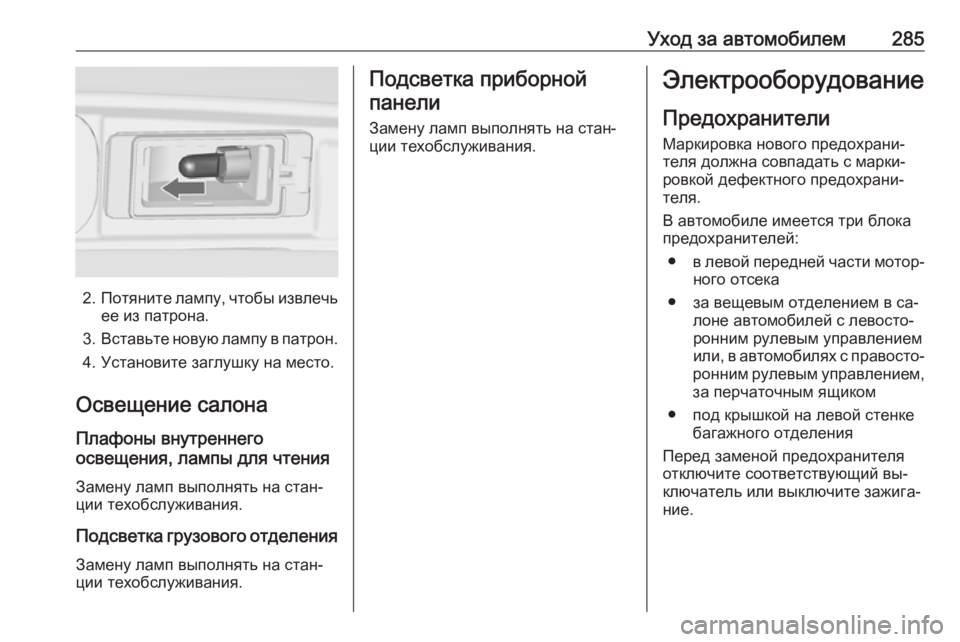

2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.
Освещение салона
Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐
ронним рулевым управлением
или, в автомобилях с правосто‐
ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.

286Уход за автомобилем
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
