2016.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

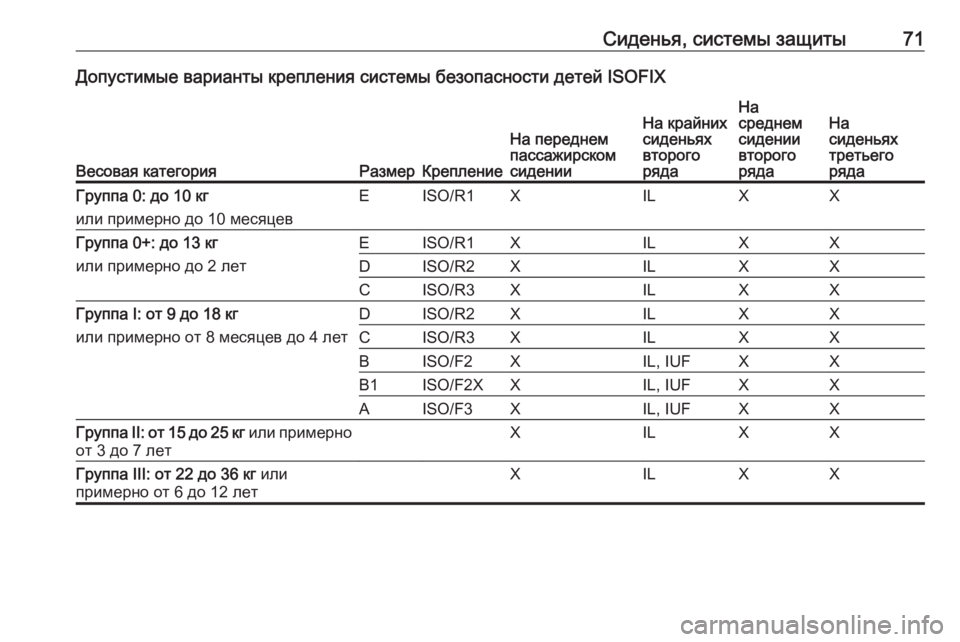

Сиденья, системы защиты71Допустимые варианты крепления системы безопасности детей ISOFIX
Весовая категорияРазмерКрепление
На переднем
пассажирском
сиденииНа крайних
сиденьях
второго
рядаНа
среднем
сидении
второго
рядаНа
сиденьях
третьего
рядаГруппа 0: до 10 кг
или примерно до 10 месяцевEISO/R1XILXXГруппа 0+: до 13 кг
или примерно до 2 летEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXГруппа II: от 15 до 25 кг или примерно
от 3 до 7 летXILXXГруппа III: от 22 до 36 кг или
примерно от 6 до 12 летXILXX

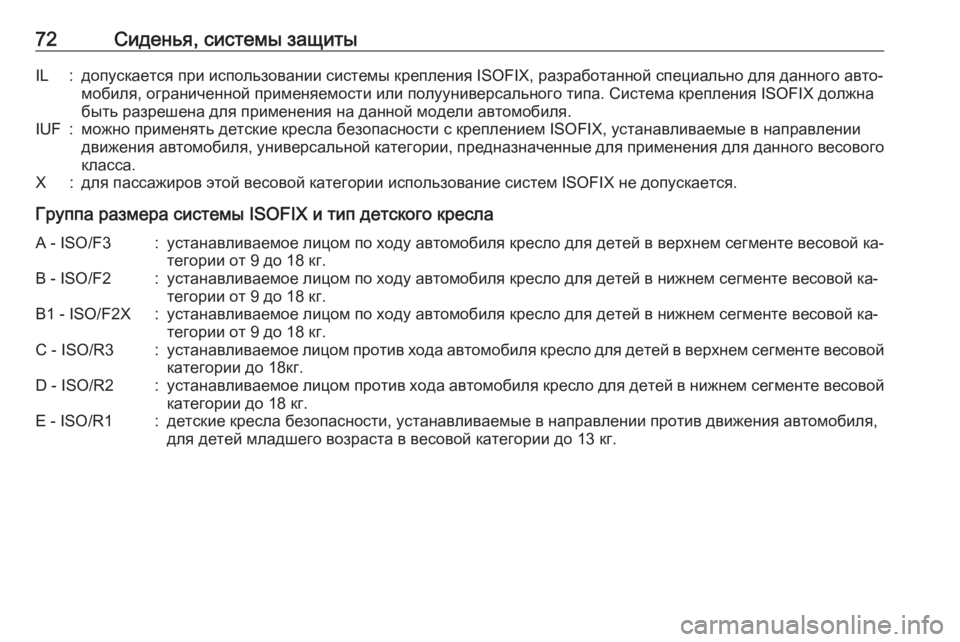

72Сиденья, системы защитыIL:допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.IUF:можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового класса.X:для пассажиров этой весовой категории использование систем ISOFIX не допускается.
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой ка‐тегории от 9 до 18 кг.B - ISO/F2:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐тегории от 9 до 18 кг.B1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐тегории от 9 до 18 кг.C - ISO/R3:устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой категории до 18кг.D - ISO/R2:устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1:детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.

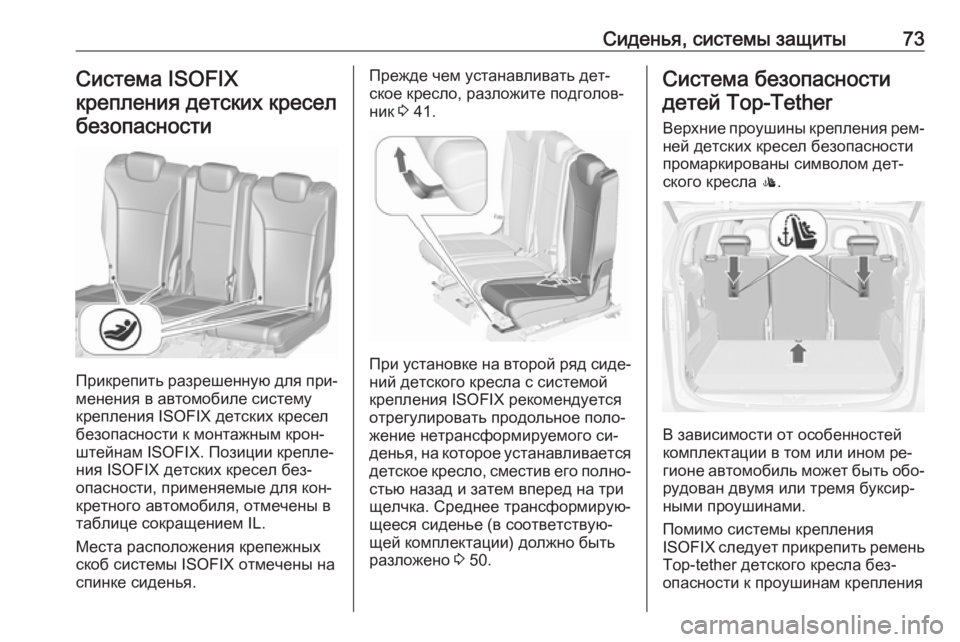

Сиденья, системы защиты73Система ISOFIX
крепления детских кресел безопасности
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Позиции крепле‐
ния ISOFIX детских кресел без‐
опасности, применяемые для кон‐
кретного автомобиля, отмечены в
таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Прежде чем устанавливать дет‐ ское кресло, разложите подголов‐
ник 3 41.
При установке на второй ряд сиде‐
ний детского кресла с системой
крепления ISOFIX рекомендуется
отрегулировать продольное поло‐
жение нетрансформируемого си‐
денья, на которое устанавливается детское кресло, сместив его полно‐
стью назад и затем вперед на три
щелчка. Среднее трансформирую‐
щееся сиденье (в соответствую‐
щей комплектации) должно быть
разложено 3 50.
Система безопасности
детей Top-Tether
Верхние проушины крепления рем‐
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
В зависимости от особенностей
комплектации в том или ином ре‐
гионе автомобиль может быть обо‐ рудован двумя или тремя буксир‐
ными проушинами.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления

74Сиденья, системы защитыTop-tether. Лента должна
проходить между двумя направ‐
ляющими стойками подголовника.
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.

Места для хранения75Места для
храненияВещевые ящики .........................75
Места для хранения ................75
Ящик для хранения на щитке приборов ................................. 76
Перчаточный ящик ..................76
Подстаканники ......................... 76
Передний ящик для хранения вещей ...................................... 78
Вещевой ящик панели двери ..78
Верхняя консоль ......................78
Вещевой ящик под сиденьем ................................. 78
Вещевое отделение в подлокотнике .......................... 79
Отсек хранения вещей в центральной консоли .............80
Задняя система перевозки грузов ....................................... 80
Багажное отделение ..................89
Задний ящик для хранения вещей ...................................... 92
Крышка багажного отделения ................................ 93Крышка заднего напольногоотсека ...................................... 95
Направляющие и крюки для груза ...................................... 100
Крепежные проушины ...........100
Система управления грузом . 100
Багажная сетка ......................102
Складывающийся лоток ........104
Знак аварийной остановки ....104
Дорожная аптечка .................. 104
Багажник, устанавливаемый
на крыше ................................... 105
Багажник на крыше ................105
Сведения о разрешенных на‐
грузках ....................................... 106Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.

76Места для храненияЯщик для хранения нащитке приборов
В панели приборов перед инфор‐
мационным дисплеем имеется ве‐
щевое отделение. Чтобы открыть
крышку, на нее необходимо слегка
надавить.
Перчаточный ящик
Со стороны переднего пассажира в
панели приборов имеется два пер‐ чаточных ящика.
Чтобы открыть верхний ящик, не‐
обходимо сначала открыть нижний ящик и нажать кнопку, расположен‐ную внутри него слева.
Чтобы открыть нижний ящик, потя‐
ните за ручку.
В вещевом отделении предусмот‐
рено место для хранения головки
ключа для колесных гаек-секреток.
Во время движения оба перчаточ‐
ных ящика должны быть закрыты.
Подстаканники
Передний подстаканник
Подстаканники расположены в
центральной консоли между пе‐
редними сиденьями.
Сдвижной подстаканник в
подлокотнике FlexConsole
Подстаканник можно перемещать
по расположенным в подлокот‐
нике FlexConsole направляющим
или снять совсем.

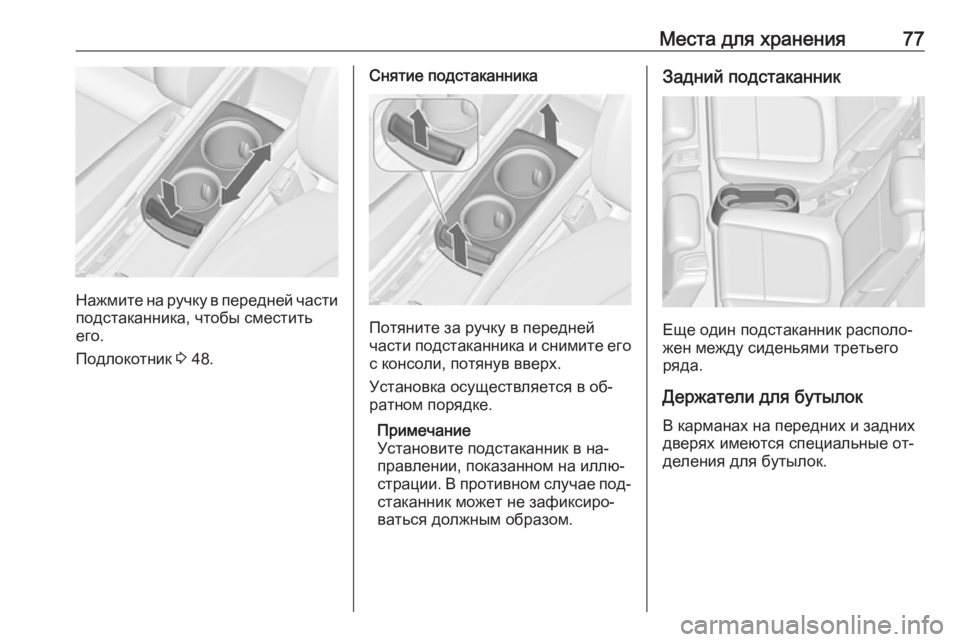

Места для хранения77
Нажмите на ручку в передней частиподстаканника, чтобы сместить
его.
Подлокотник 3 48.
Снятие подстаканника
Потяните за ручку в передней
части подстаканника и снимите его
с консоли, потянув вверх.
Установка осуществляется в об‐
ратном порядке.
Примечание
Установите подстаканник в на‐
правлении, показанном на иллю‐ страции. В противном случае под‐ стаканник может не зафиксиро‐
ваться должным образом.
Задний подстаканник
Еще один подстаканник располо‐
жен между сиденьями третьего
ряда.
Держатели для бутылок В карманах на передних и задних
дверях имеются специальные от‐
деления для бутылок.

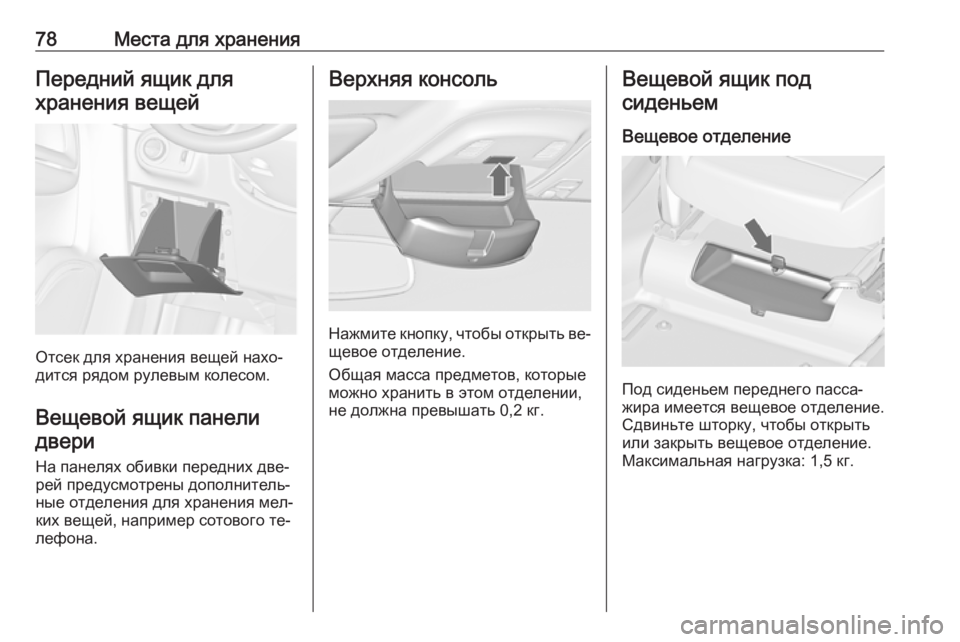

78Места для храненияПередний ящик дляхранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик панелидвери
На панелях обивки передних две‐
рей предусмотрены дополнитель‐
ные отделения для хранения мел‐
ких вещей, например сотового те‐
лефона.
Верхняя консоль
Нажмите кнопку, чтобы открыть ве‐
щевое отделение.
Общая масса предметов, которые
можно хранить в этом отделении, не должна превышать 0,2 кг.
Вещевой ящик под
сиденьем
Вещевое отделение
Под сиденьем переднего пасса‐
жира имеется вещевое отделение.
Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.
Максимальная нагрузка: 1,5 кг.
