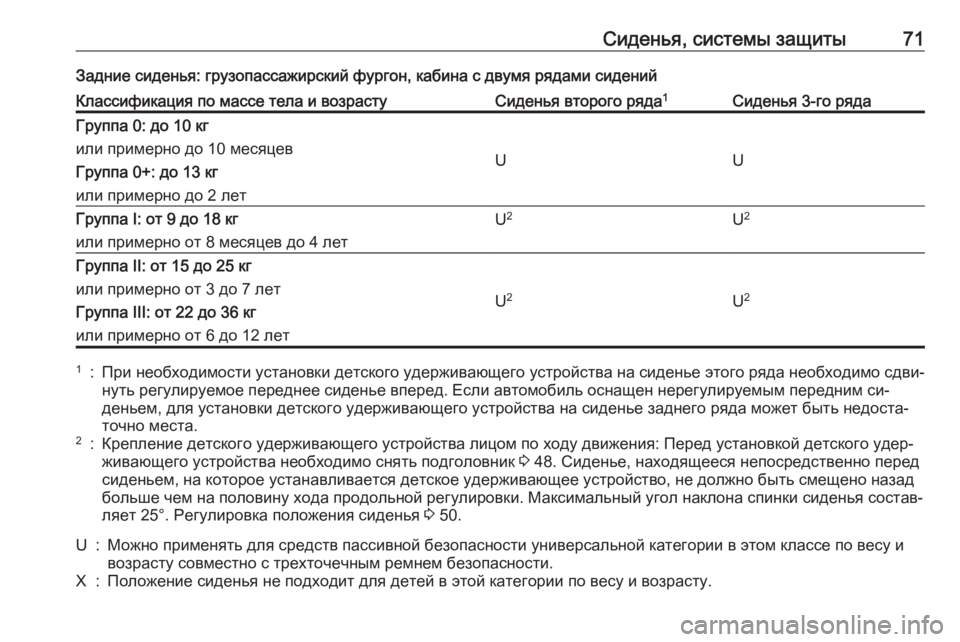

Сиденья, системы защиты71Задние сиденья: грузопассажирский фургон, кабина с двумя рядами сиденийКлассификация по массе тела и возрастуСиденья второго ряда1Сиденья 3-го рядаГруппа 0: до 10 кг
или примерно до 10 месяцев
Группа 0+: до 13 кг
или примерно до 2 лет
UU
Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летU 2U2Группа II: от 15 до 25 кг
или примерно от 3 до 7 лет
Группа III: от 22 до 36 кг
или примерно от 6 до 12 лет
U 2U 2
1:При необходимости установки детского удерживающего устройства на сиденье этого ряда необходимо сдви‐
нуть регулируемое переднее сиденье вперед. Если автомобиль оснащен нерегулируемым передним си‐
деньем, для установки детского удерживающего устройства на сиденье заднего ряда может быть недоста‐
точно места.2:Крепление детского удерживающего устройства лицом по ходу движения: Перед установкой детского удер‐ живающего устройства необходимо снять подголовник 3 48. Сиденье, находящееся непосредственно перед
сиденьем, на которое устанавливается детское удерживающее устройство, не должно быть смещено назад
больше чем на половину хода продольной регулировки. Максимальный угол наклона спинки сиденья состав‐
ляет 25°. Регулировка положения сиденья 3 50.U:Можно применять для средств пассивной безопасности универсальной категории в этом классе по весу и
возрасту совместно с трехточечным ремнем безопасности.X:Положение сиденья не подходит для детей в этой категории по весу и возрасту.

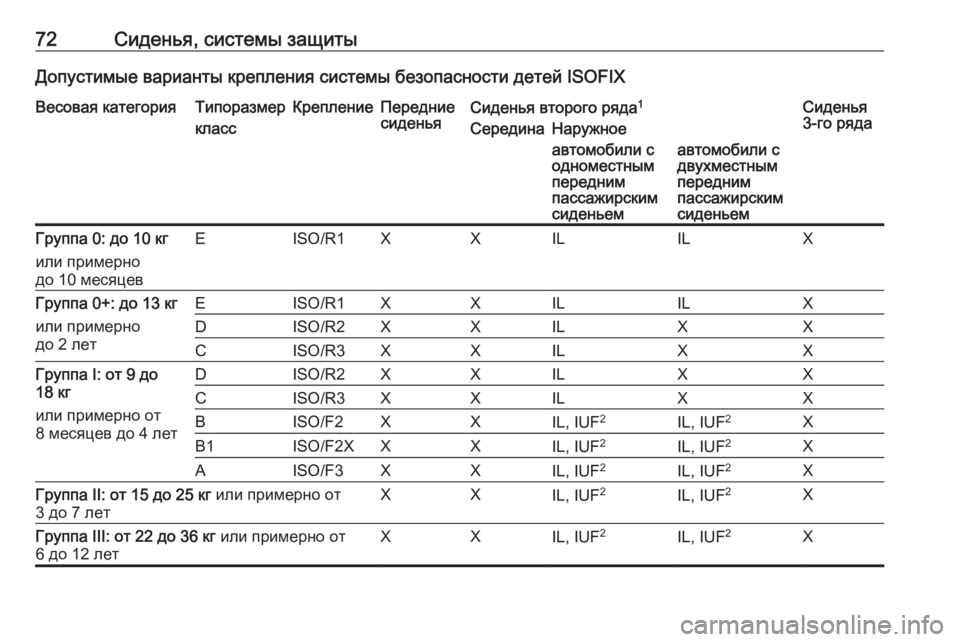

72Сиденья, системы защитыДопустимые варианты крепления системы безопасности детей ISOFIXВесовая категорияТипоразмер
классКреплениеПередние
сиденьяСиденья второго ряда 1Сиденья
3-го рядаСерединаНаружноеавтомобили с
одноместным
передним
пассажирским
сиденьемавтомобили с
двухместным
передним
пассажирским
сиденьемГруппа 0: до 10 кг
или примерно
до 10 месяцевEISO/R1XXILILXГруппа 0+: до 13 кг
или примерно
до 2 летEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXГруппа I: от 9 до
18 кг
или примерно от
8 месяцев до 4 летDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XГруппа II: от 15 до 25 кг
или примерно от
3 до 7 летXXIL, IUF 2IL, IUF2XГруппа III: от 22 до 36 кг
или примерно от
6 до 12 летXXIL, IUF 2IL, IUF 2X

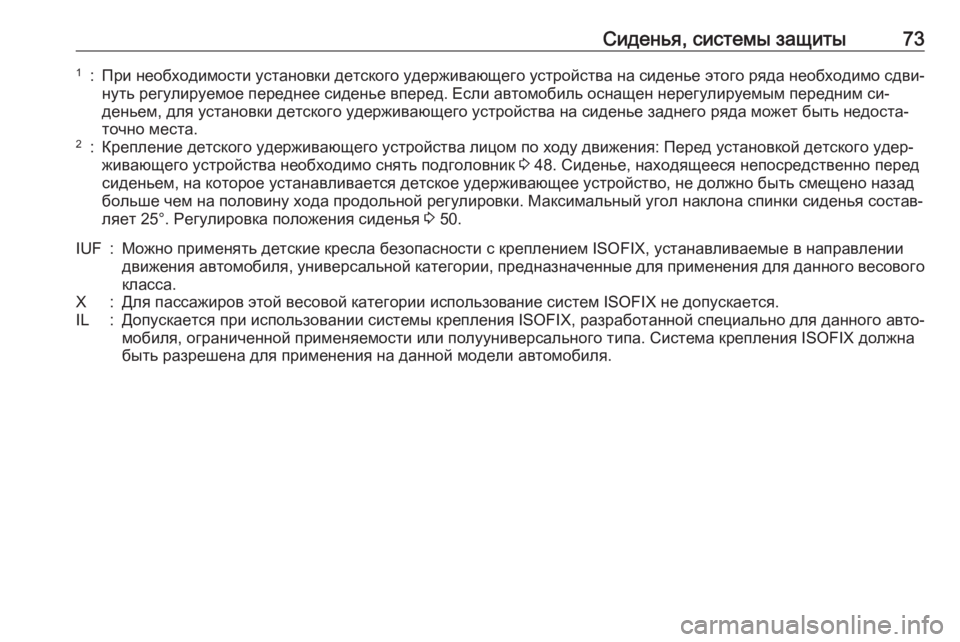

Сиденья, системы защиты731:При необходимости установки детского удерживающего устройства на сиденье этого ряда необходимо сдви‐
нуть регулируемое переднее сиденье вперед. Если автомобиль оснащен нерегулируемым передним си‐
деньем, для установки детского удерживающего устройства на сиденье заднего ряда может быть недоста‐
точно места.2:Крепление детского удерживающего устройства лицом по ходу движения: Перед установкой детского удер‐
живающего устройства необходимо снять подголовник 3 48. Сиденье, находящееся непосредственно перед
сиденьем, на которое устанавливается детское удерживающее устройство, не должно быть смещено назад
больше чем на половину хода продольной регулировки. Максимальный угол наклона спинки сиденья состав‐
ляет 25°. Регулировка положения сиденья 3 50.IUF:Можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового
класса.X:Для пассажиров этой весовой категории использование систем ISOFIX не допускается.IL:Допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐
мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.

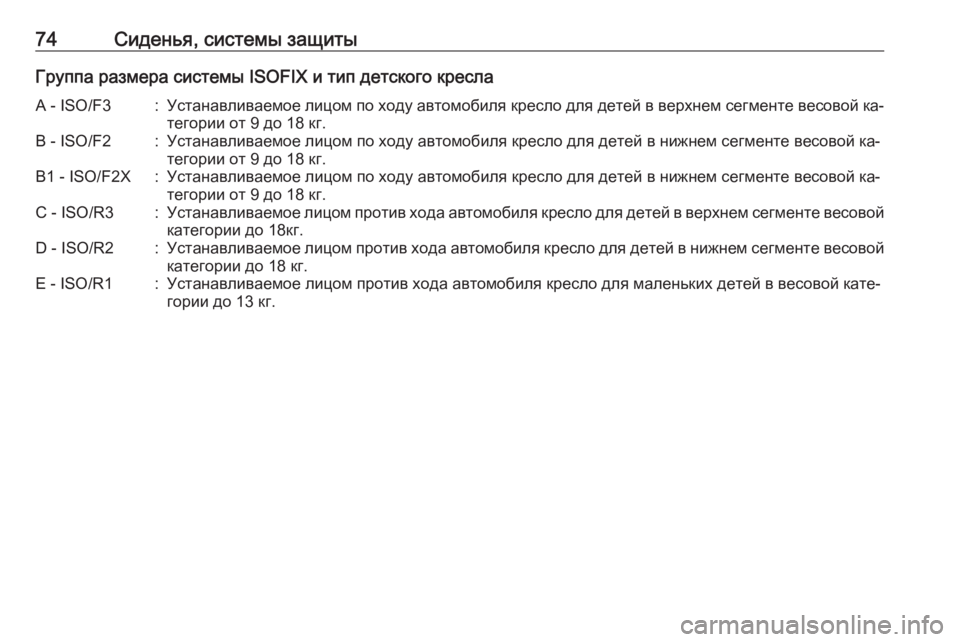

74Сиденья, системы защитыГруппа размера системы ISOFIX и тип детского креслаA - ISO/F3:Устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой ка‐
тегории от 9 до 18 кг.B - ISO/F2:Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐
тегории от 9 до 18 кг.B1 - ISO/F2X:Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой ка‐
тегории от 9 до 18 кг.C - ISO/R3:Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой категории до 18кг.D - ISO/R2:Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовойкатегории до 18 кг.E - ISO/R1:Устанавливаемое лицом против хода автомобиля кресло для маленьких детей в весовой кате‐
гории до 13 кг.

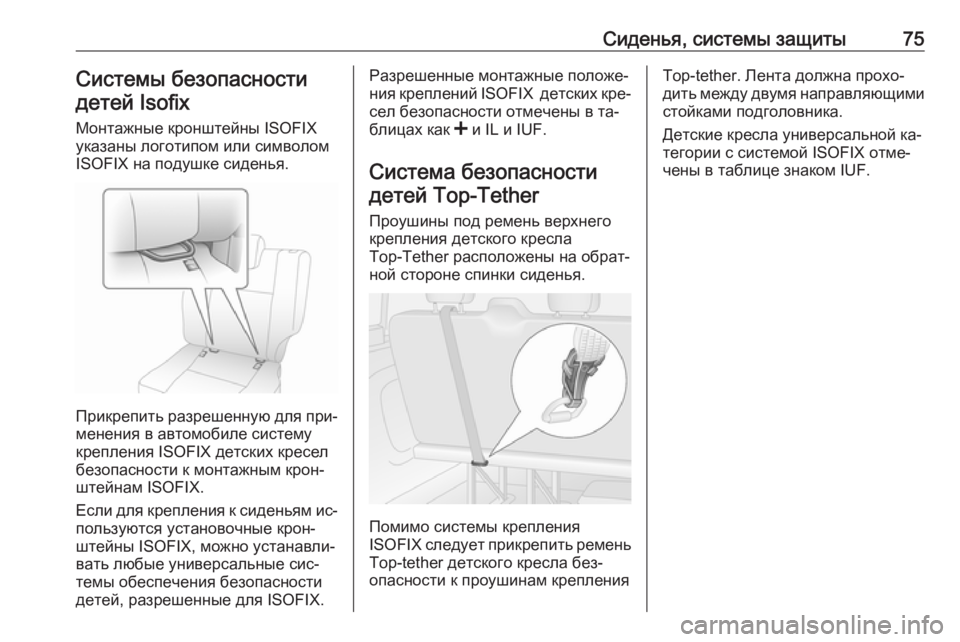

Сиденья, системы защиты75Системы безопасностидетей Isofix
Монтажные кронштейны ISOFIX
указаны логотипом или символом
ISOFIX на подушке сиденья.
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX.
Если для крепления к сиденьям ис‐
пользуются установочные крон‐
штейны ISOFIX, можно устанавли‐
вать любые универсальные сис‐ темы обеспечения безопасности
детей, разрешенные для ISOFIX.
Разрешенные монтажные положе‐
ния креплений ISOFIX детских кре‐
сел безопасности отмечены в та‐
блицах как < и IL и IUF.
Система безопасности детей Top-Tether
Проушины под ремень верхнего
крепления детского кресла
Top-Tether расположены на обрат‐
ной стороне спинки сиденья.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
Детские кресла универсальной ка‐
тегории с системой ISOFIX отме‐
чены в таблице знаком IUF.

76Места для храненияМеста дляхраненияВещевые ящики .........................76
Места для хранения ................76
Ящик для хранения на щитке приборов ................................. 76
Перчаточный ящик ..................77
Подстаканники ......................... 77
Передний ящик для хранения вещей ...................................... 77
Вещевой ящик панели двери ..78
Вещевой ящик под сиденьем ................................. 78
Верхний ящик для хранения ...80
Багажное отделение ..................80
Крышка багажного отделения ................................ 80
Крепежные проушины .............81
Багажная сетка ........................81
Знак аварийной остановки ......82
Дорожная аптечка .................... 82
Багажник, устанавливаемый
на крыше ..................................... 83
Багажник на крыше ..................83Сведения о разрешенных на‐
грузках ......................................... 83Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Ящик для хранения на
щитке приборов
Вещевые ящики, карманы и лотки
располагаются на приборной па‐
нели.
На панели приборов могут нахо‐
диться монетница, держатель для
телефона и держатель для план‐
шета.
Отделение для документов сверху
на панели приборов прикрыто
крышкой.

Места для хранения77Перчаточный ящик
Чтобы открыть отсек, потяните за
ручку.
В зависимости от модификации,
перчаточный ящик может быть за‐
пираемым, а также может иметь
освещение, которое загорается
при открывании перчаточного
ящика.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Подстаканники расположены с
обеих сторон панели приборов, в
центре в нижней панели приборов,
и в некоторых версиях, также в кар‐
манах дверей и рядом с задним си‐ деньем.
Дополнительные подстаканники расположены на обратной стороне
спинки центрального сиденья зад‐
него ряда 3 77, 3 53.
Подстаканники можно также ис‐ пользовать для удержания пере‐
носной пепельницы. Извлеките пе‐
реносную пепельницу, чтобы вос‐
пользоваться подстаканниками.
Пепельницы 3 90.
Передний ящик для
хранения вещей
Крючки для верхней одежды раз‐
мещены на перегородке кабины и
на поручнях на обивке крыши.
Складывание спинки
центрального сиденья
Спинка центрального сиденья,
полностью сложенная вперед,
имеет в своем составе вещевой
ящик, подстаканник и лоток для до‐ кументов.

78Места для храненияНажмите кнопку (указана стрелкой)
на задней стороне спинки, чтобы
разблокировать лоток для доку‐ ментов и получить доступ к веще‐
вому ящику.
Чтобы установить лоток для доку‐
ментов, вставьте концевую де‐
таль(и) в любые пазы рядом с под‐ стаканником.
Прежде чем поднимать спинку си‐
денья, следует обязательно вер‐
нуть лоток для документов в исход‐
ное положение.
При необходимости закрепите
предметы с помощью ремня.
Когда вещевой ящик закрыт, можно
вывести шнур зарядки от устрой‐
ства в вещевом ящике сквозь вы‐
рез, например, для подключения
устройств к штепсельной розетке.
Штепсельные розетки 3 90.
Вещевой ящик панели двери
В карманах передних и задних две‐
рей имеются держатели для буты‐
лок, а также, в некоторых версиях, держатель для чашек или пепель‐
ниц.
Вещевой ящик под
сиденьем
В некоторых модификациях веще‐
вое отделение расположено под
передним сиденьем. Для извлече‐
ния вытяните вещевое отделение.
В нераздельных сиденьях также
может находиться вещевой ящик
внизу в передней части сиденья.
С помощью ремней на подушке
пассажирского сиденья вытяните
подушку вперед, чтобы получить
доступ к вещевому отделению под подушкой сиденья.
