2016.5 OPEL VIVARO B Инструкция по эксплуатации (in Russian)

Уход за автомобилем183Боковые указателиповорота
1. Нажав на зажимы подходящим инструментом, выньте фонарь
в сборе из отверстия в крыле.
2. Извлеките патрон из корпуса фонаря, вращая его против ча‐
совой стрелки, и замените
лампу на новую.
3. Установить патрон в узел лампы и вставить узел лампы в
отверстие.
Верхний центральный
стоп-сигнал
1. Откройте заднюю дверь багаж‐ ного отделения.
2.Выкрутите два болта с внутрен‐
ней стороны створок задней
двери багажного отделения.
3. Извлеките патрон лампы с на‐ ружной стороны, поджав фикса‐торы плоской отверткой.
4. Замените лампу.
5. Установите на место патрон и вкрутите два болта.

184Уход за автомобилемФонарь заднего хода
1. Выкрутите 2 винта (с помощьюспециального инструмента в
комплекте) и снимите фонарь в
сборе.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из фонаря.
3. Замените нижнюю лампу.
4. Вставьте патрон с лампой в кор‐
пус фонаря и поверните по ча‐
совой стрелке, чтобы зафикси‐
ровать.
5. Установите фонарь на место и закрепите двумя винтами.
Освещение номерного
знака
1. Снимите фонарь, поддев его плоской отверткой.
2. Снимите рассеиватель.
3. Замените лампу.
4. Установите рассеиватель и вставьте фонарь на место.
Противотуманный задний
фонарь
1. Выкрутите 2 винта (с помощью специального инструмента в
комплекте) и снимите фонарь в
сборе.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из фонаря.
3. Замените верхнюю лампу.

Уход за автомобилем1854.Вставьте патрон с лампой в кор‐
пус фонаря и поверните по ча‐
совой стрелке, чтобы зафикси‐
ровать.
5. Установите фонарь на место и закрепите двумя винтами.
Освещение салона
Передние и задние плафоны
подсветки салона1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов и
фиксатора.
2. Замените лампу. 3. Установите на место рассеива‐ тель.
Освещение багажного
отделения
1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов.
2. Снимите заднюю крышку пла‐ фона.
3. Замените лампу.
4. Установите заднюю крышку и плафон на место.
Освещение переднего
вещевого ящика
1. Снимите рассеиватель пла‐ фона с помощью плоской от‐
вертки.
2. Замените лампу. 3. Установите на место рассеива‐ тель.

186Уход за автомобилемПодсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
Перед заменой предохранителя отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
В автомобиле используются разно‐ типные предохранители.
В зависимости от типа предохра‐
нитель, вышедший из строя, можно определить по сгоревшей плавкойвставке. Замену предохранителяпроизводить только после устране‐
ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Запас‐ ные предохранители хранятся в ко‐ робке предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.

Уход за автомобилем187Примечание
Расположение предохранителей
в монтажном блоке на вашем ав‐
томобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее
наличии).
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей может крепиться к крышке блока предохранителей в
приборной панели.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

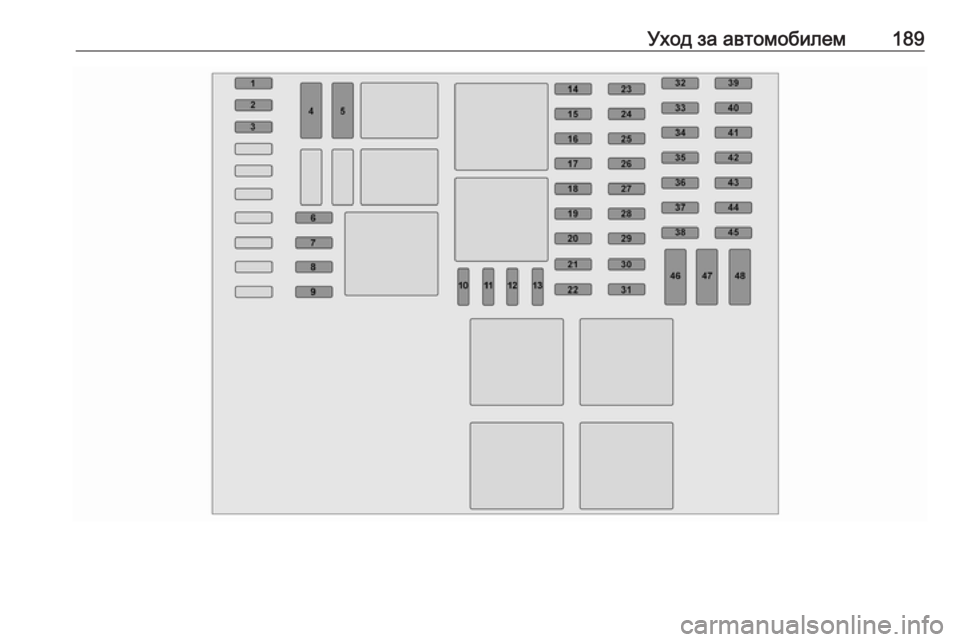

Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен с левой стороны в панели при‐ боров за панелью обивки.
Потяните панель за верхний край и снимите ее, чтобы открыть доступ
к блоку предохранителей.
Не храните под этой панелью ни‐
какие посторонние предметы.

188Уход за автомобилемНекоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

Уход за автомобилем189

190Уход за автомобилем№Электрическая цепь1Батарея впрыска жидкости
Adblue2Аккумуляторная батарея (на
автомобилях с электронным
ключом)3Дополнительная аккумуля‐
торная батарея APC (на авто‐
мобилях с электронным
ключом)4Система обогрева и венти‐
ляции5Дополнительное оборудо‐
вание6Дополнительное оборудо‐
вание7Система обогрева и венти‐
ляции8Дополнительное оборудо‐
вание обогрева, вентиляции и
кондиционирования9Дополнительная система
обогрева и вентиляции№Электрическая цепь10Наружные зеркала заднего
вида с электроприводом,
дополнительное оборудо‐
вание11Обогрев наружных зеркал12Радио, мультимедиа,
наружные зеркала заднего
вида с электроприводом, диаг‐
ностический разъем13Мультимедиа, тягово-сцепное
устройство14Освещение при посадке и
высадке, защита от разряда
аккумуляторной батареи15Топливная система, система
контроля давления воздуха в
шинах, система управления
электронным ключом16Аварийная световая сигнали‐
зация, сигналы поворота и
смены полосы движения17Центральный замок18Левая фара дальнего света,
правая фара ближнего света,
задние габаритные огни, левая фара дневного света№Электрическая цепь19Передние противотуманные
фары, задние противоту‐
манные фонари, подсветка
номерного знака20Аварийная сигнализация,
звуковой сигнал, освещение,
стеклоочистители21Комбинация приборов22Выключатель осветительных
приборов23Очиститель заднего стекла,
насос омывателя лобового
стекла, звуковой сигнал24Основная аккумуляторная
батарея APC25Фонари заднего хода26Выключатель стоп-сигнала27Впрыск топлива, стартер28Система надувных подушек
безопасности, замок рулевой
колонки29Электростеклоподъемник
двери пассажира30Сервоусилитель рулевого
управления
