2016.5 OPEL VIVARO B Инструкция по эксплуатации (in Russian)

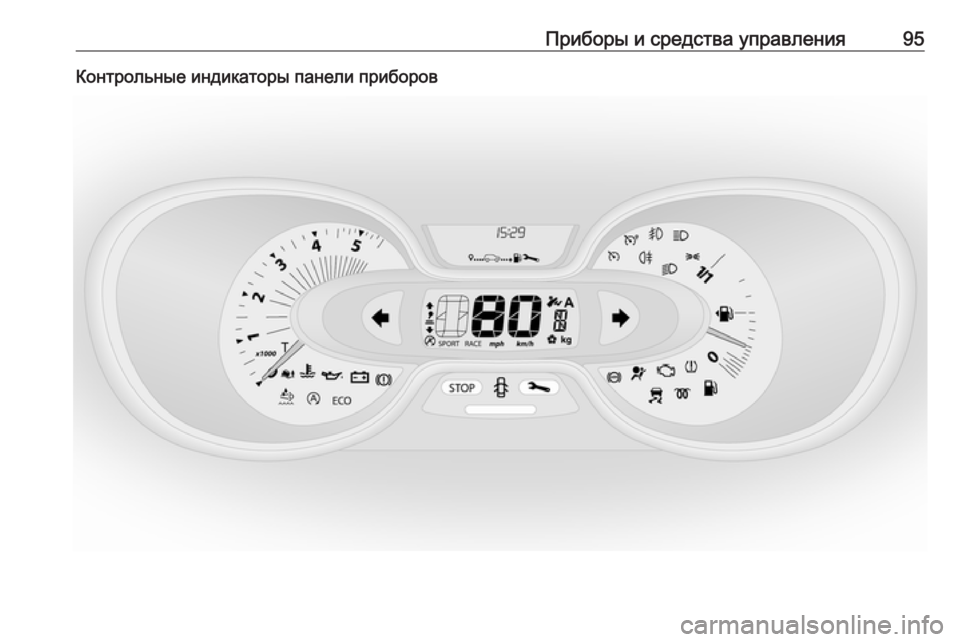

Приборы и средства управления95Контрольные индикаторы панели приборов

96Приборы и средства управленияИндикаторы на потолочной
консоли
Общее представление
OУказатель поворота
3 97XНапоминание о ремне
безопасности 3 97vНадувная подушка
безопасности и натяжи‐
тели ремней безопасности
3 97Ó ONАктивация надувной
подушки безопасности
3 98* OFFОтключение надувной
подушки безопасности
3 98pСистема зарядки 3 98ZСигнализатор неисправ‐
ности 3 98FИндикатор срока очеред‐
ного технического обслу‐
живания 3 99CОстанов двигателя 3 99RТормозная система 3 99uАнтиблокировочная
тормозная система (ABS)
3 100kjПовышение, понижение
передачи 3 100RЭлектронная система
динамической стабили‐
зации 3 100ØОтключение электронной
системы динамической
стабилизации 3 100WТемпература охлаж‐
дающей жидкости двига‐
теля 3 100!Предварительный подо‐
грев 3 101YЖидкость AdBlue 3 101wСистема контроля
давления в шинах 3 101IДавление моторного
масла 3 102ECOРежим полной экономии
3 102YНизкий уровень топлива
3 102DРежим Autostop 3 103\Режим Autostop отключен
3 1039Наружное освещение
3 1038Наружное освещение
3 103CДальний свет 3 103>Противотуманные фары
3 103øЗадний противотуманный
фонарь 3 103mКруиз-контроль 3 103

Приборы и средства управления97UОграничитель скорости
круиз-контроля 3 103&Тахограф 3 103yОткрытая дверь 3 103
Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность лампы указателя поворота или со‐
ответствующего предохранителя.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал.
Замена ламп 3 180.
Предохранители 3 186.
Указатели поворота 3 113.
Напоминание о ремне безопасности
X загорается или мигает красным
светом.
Если ремень безопасности не за‐
стегнут, при достижении скорости
движения автомобиля 16 км/ч сиг‐
нализатор X начнет мигать. При
этом также примерно 2 секунды бу‐
дет звучать сигнал зуммера.
После застегивания ремня без‐
опасности индикатор гаснет.
Примечание
При размещении тяжелых пред‐
метов на передних сиденьях мо‐
жет включиться индикатор X. Убе‐
рите груз с сиденья или застег‐
ните ремень безопасности.9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень без‐
опасности.
Не пристегнутые ремнями лица
при авариях представляют со‐
бой угрозу всем другим пасса‐
жирам и самим себе.
Трехточечные ремни безопасности 3 58.
Надувные подушки
безопасности и
натяжители ремней безопасности
v светится желтым.
Включается на короткое время при включении зажигания.
Если он не включается или све‐
тится во время движения, это озна‐
чает, что появилась неисправность
в системе натяжителей ремней
безопасности или в системе воз‐
душных подушек безопасности.
Подушки и натяжители ремней без‐ опасности могут не сработать при
столкновении.
Непрерывное горение индикатора
v свидетельствует о срабатыва‐
нии натяжителей ремней безопас‐
ности или подушек безопасности.

98Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Натяжители ремней безопасности,
система надувных подушек без‐
опасности 3 57, 3 61.
Отключение надувной подушки безопасности
Индикатор ÓON (вкл.) горит жел‐
тым светом.
Надувная подушка безопасности переднего пассажира включена.
Индикатор *OFF (выкл.) горит
желтым светом.
Подушка безопасности переднего
пассажира отключена 3 66.
Если одновременно горят индика‐
тор ÓON и сигнализатор *OFF,
это указывает на наличие неис‐ правности системы. Состояние
системы неизвестно, поэтому зани‐ мать переднее пассажирское ме‐
сто нельзя. Незамедлительно об‐
ратитесь за помощью на станцию
техобслуживания.
Если этот индикатор включается
одновременно с индикатором v
или F, обратитесь за помощью на
станцию техобслуживания.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система надувных подушек без‐
опасности 3 61, натяжители рем‐
ней 3 57 , выключение надувной по‐
душки безопасности 3 66.
Система зарядки
Загорается красным светом p.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Если индикатор p горит при рабо‐
тающем двигателе (вместе с инди‐
катором C и при этом слышен сиг‐
нал зуммера), остановитесь и за‐
глушите двигатель.
Аккумуляторная батарея автомо‐
биля не заряжается. Может быть
нарушено охлаждение двигателя.
Может отключиться сервоусили‐ тель тормозной системы. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается на короткое время при
включении зажигания.

Приборы и средства управления99Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐ цию техобслуживания.
Индикатор приближенияочередного техническогообслуживания
F горит желтым светом.
Включается на короткое время при включении зажигания.Может включаться вместе с дру‐
гими индикаторами и сопрово‐
ждаться отображением соответ‐
ствующего сообщения на экране
дисплея информационного центра
водителя (DIC) 3 104. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Заглушите двигатель
Загорается красным светом C.
Включается на короткое время при включении зажигания.
Включается вместе с другими ин‐
дикаторами (напр., p, I и R ) и
сопровождается сигналом зум‐
мера и сообщением на дисплее ин‐
формационного центра водителя
(DIC) 3 104: "Немедленно заглу‐
шите двигатель и обратиться за по‐ мощью на станцию техобслужива‐
ния".
Тормозная система R светится красным.Включается после включения за‐
жигания, если стояночный тормоз
3 151 включен, и гаснет при отклю‐
чении стояночного тормоза.
Светится при отпущенном стояноч‐ ном тормозе, если уровень тормоз‐ ной жидкости в тормозной системе
слишком низкий 3 176.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Если индикатор R светится вме‐
сте с индикатором C и при этом
слышен сигнал зуммера, значит в
тормозной системе имеется неис‐
правность. Кроме того, на экран
дисплея информационного центра
водителя (DIC) 3 104 выводится
соответствующее сообщение. Не‐
медленно обратитесь за помощью
на станцию техобслуживания.
Тормозная система 3 150.

100Приборы и средства управленияАнтиблокировочнаятормозная система (ABS)
u светится желтым.
Включается на короткое время
после включения зажигания. После
того как индикатор u погаснет,
система будет готова к работе.
Если сигнализатор u не гаснет
спустя несколько секунд или вклю‐
чается во время движения, это ука‐
зывает на наличие неисправности системы АBS. Включение сигнали‐
затора F на приборной панели мо‐
жет сопровождаться сообщением на экране дисплея информацион‐
ного центра водителя (DIC) 3 104.
Тормозная система продолжает работать, но без функции ABS.
Если горят индикаторы u, F , R и
C , значит в тормозной системе
имеется неисправность. На экран
дисплея DIC выводится соответ‐
ствующее сообщение. Немед‐
ленно обратитесь за помощью на
станцию техобслуживания.
Антиблокировочная тормозная
система (ABS) 3 150.Переключение на
повышенную передачу
Загорается индикатор k или j.
При включении индикатора реко‐ мендуется выполнять соответ‐
ствующее переключение, чтобы
снизить расход топлива.
Программа динамическойстабилизации
R мигает или светится желтым.
Включается на короткое время при включении зажигания.
Мигание во время движения Система осуществляет коррекцию
движения автомобиля. Выходная
мощность двигателя может сни‐
зится, и автомобиль может автома‐
тически слегка замедлить ход.
Включен во время движения
Система недоступна. Кроме того,
на экран дисплея информацион‐
ного центра водителя (DIC) 3 104
выводится соответствующее сооб‐
щение.ESP® Plus
3 154, Система контроля
тягового усилия 3 153.
Программа динамической стабилизации выключена
Ø горит зеленым светом.
Если электронная система динами‐ ческой стабилизации ESP® Plus
от‐
ключена нажатием Ø на панели
приборов, включается индикатор Ø , а на экран дисплея информа‐
ционного центра водителя (DIC)
выводится соответствующее сооб‐
щение 3 104.
ESP® Plus
3 154, Система контроля
тягового усилия 3 153.
Температура
охлаждающей жидкости двигателя
W может гореть синим или красным
цветом.
Загорается на короткое время
красным цветом при включении за‐ жигания, после чего горит синим
цветом.

Приборы и средства управления101Горит красным цветом при
работающем двигателе
Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Проверить уровень охлаждающей
жидкости 3 174.
Если охлаждающей жидкости до‐ статочно, следует обратиться за
помощью на станцию техобслужи‐
вания.
Продолжить движение можно
только в том случае, если индика‐
тор горит синим цветом.
Предварительный подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
жении наружной температуры.
AdBlue
Y светится желтым.
Низкий уровень AdBlue. Долейте жидкости AdBlue как можно скореево избежание отказа при попытке
запустить двигатель.
Светится вместе с контрольным
индикатором F, оповещая об от‐
казе системы или предупреждая о
возможном отказе при попытке за‐
пустить двигатель после опреде‐
ленного пробега. Немедленно об‐
ратитесь за помощью на станцию
техобслуживания.
На экран дисплея информацион‐
ного центра водителя (DIC) 3 104
выводится соответствующее сооб‐
щение.
Кроме того, проверить остаток
жидкости AdBlue можно многократ‐
ным нажатием кнопки на торце ры‐ чага управления стеклоочистите‐
лями. Бортовой компьютер 3 106.
AdBlue 3 144.Система контроля
давления в шинах
w горит или мигает желтым све‐
том.
Включается на короткое время при включении зажигания.
Непрерывное горение
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 99, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
Мигание
Неисправность в системе. Через
некоторое время сигнализатор на‐
чинает гореть постоянно. Прокон‐
сультируйтесь на станции техоб‐
служивания.

102Приборы и средства управленияЕсли установлено колесо без дат‐чика давления (например, запас‐
ное колесо), загораются сигнализа‐
торы w и A 3 99 , а на дисплее ин‐
формационного центра водителя
отображается соответствующее
сообщение.
Система контроля давления в ши‐
нах (TPMS) 3 194.
Давление моторного масла
Загорается красным светом I.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе
Если индикатор I горит при рабо‐
тающем двигателе (вместе с инди‐
катором C и при этом слышен сиг‐
нал зуммера), остановитесь и за‐
глушите двигатель.Внимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу (или переведите рычаг се‐
лектора передач в положение
N ).
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия.
Не вынимайте ключ до полной
остановки автомобиля, в про‐
тивном случае блокировка руле‐
вого колеса может привести к возникновению аварийной си‐
туации.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 172.
Режим полной экономии
Индикатор ECO горит зеленым
цветом, если включен режим ECO
для снижения расхода топлива.
Режим ECO, экономичное вожде‐
ние 3 133.
Низкий уровень топлива
Y светится желтым.
Включается на короткое время при включении зажигания.
Включается при низком уровне топ‐
лива в топливном баке (расстояние
примерно 50 км); немедленно за‐правьте автомобиль топливом
3 165.
Каталитический нейтрализатор
3 143.
