2015 TOYOTA PRIUS Manual del propietario (in Spanish)

6177-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

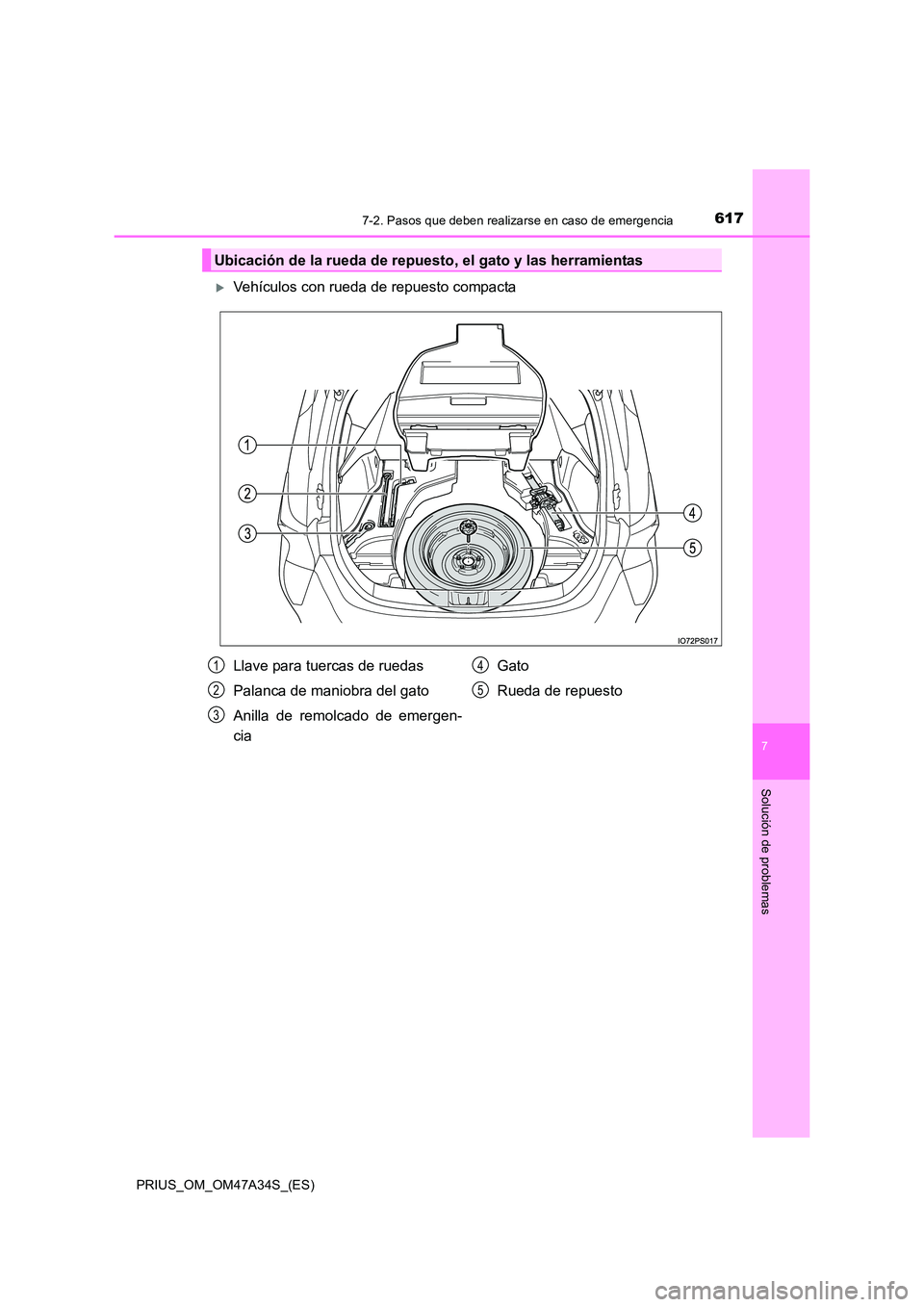

XVehículos con rueda de repuesto compacta
Ubicación de la rueda de repuesto, el gato y las herramientas
Llave para tuercas de ruedas
Palanca de maniobra del gato
Anilla de remolcado de emergen-
ciaGato
Rueda de repuesto1
2
3
4
5

6187-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)

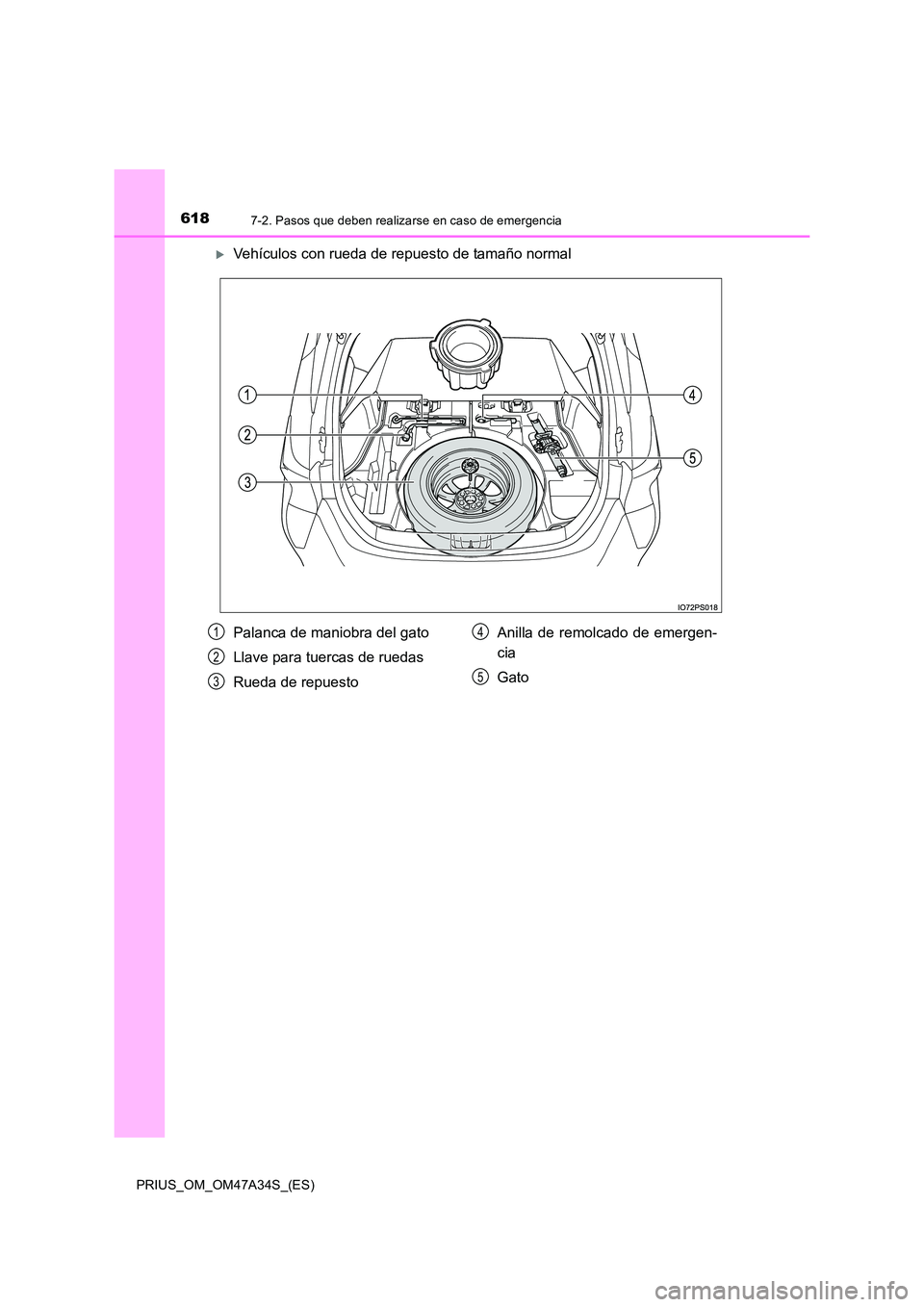

XVehículos con rueda de repuesto de tamaño normal
Palanca de maniobra del gato
Llave para tuercas de ruedas
Rueda de repuestoAnilla de remolcado de emergen-
cia
Gato1
2
3
4
5

6197-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

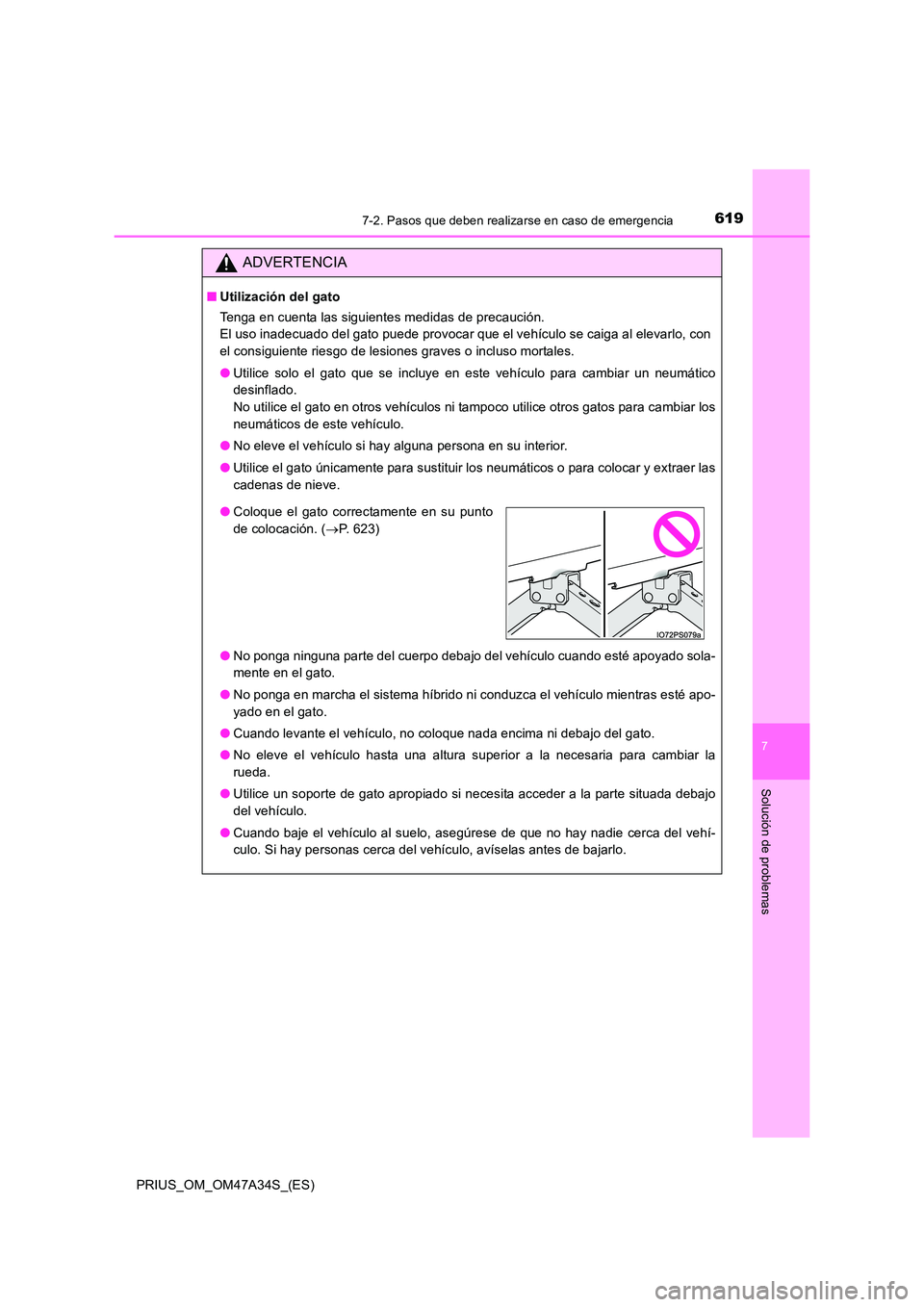

ADVERTENCIA
■Utilización del gato
Tenga en cuenta las siguientes medidas de precaución.
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales.
●Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No utilice el gato en otros vehículos ni tampoco utilice otros gatos para cambiar los
neumáticos de este vehículo.
● No eleve el vehículo si hay alguna persona en su interior.
● Utilice el gato únicamente para sustituir los neumáticos o para colocar y extraer las
cadenas de nieve.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No ponga en marcha el sistema híbrido ni conduzca el vehículo mientras esté apo-
yado en el gato.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
● Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca del vehí-
culo. Si hay personas cerca del vehículo, avíselas antes de bajarlo.
●Coloque el gato correctamente en su punto
de colocación. ( →P. 623)

6207-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)

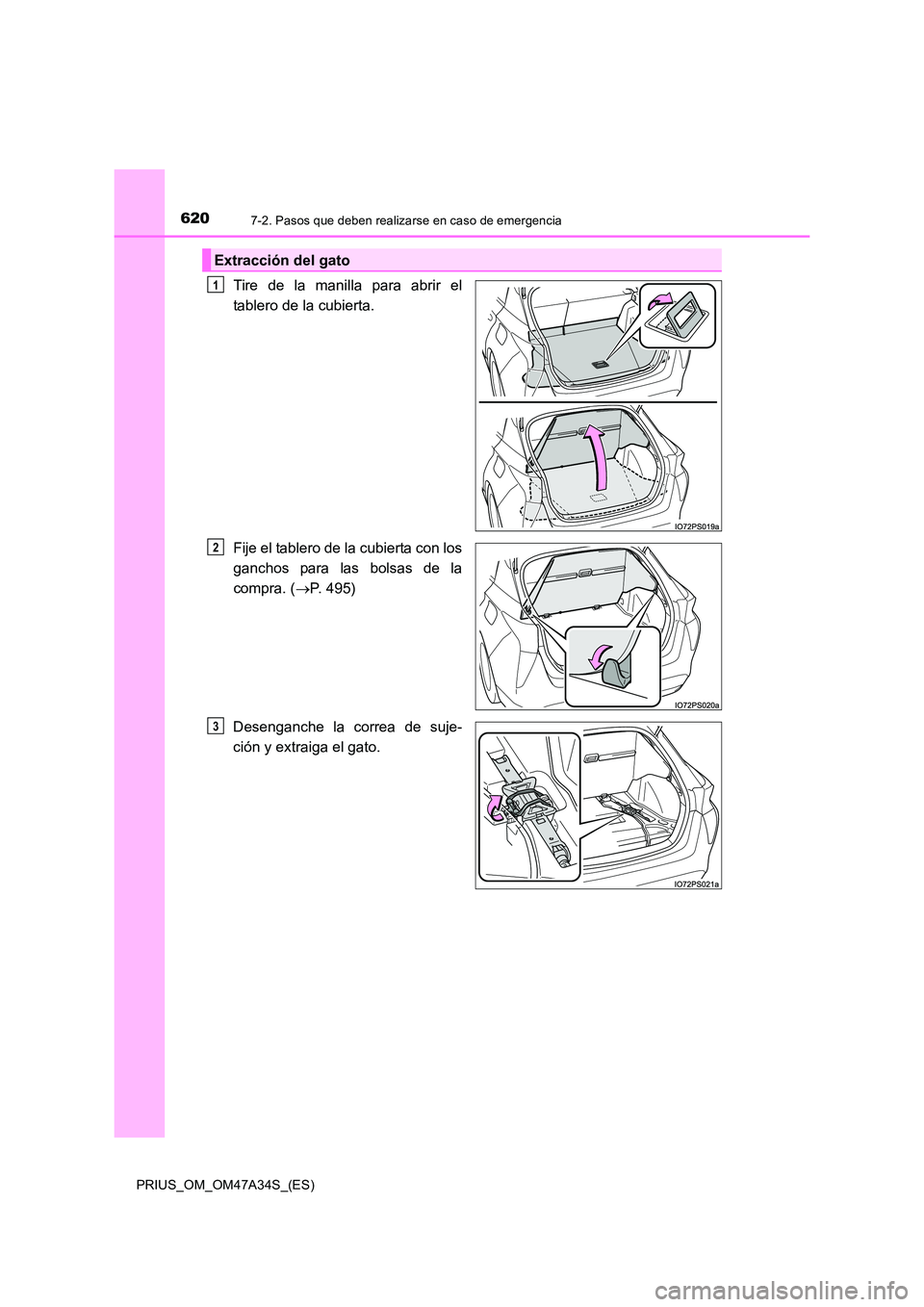

Tire de la manilla para abrir el
tablero de la cubierta.
Fije el tablero de la cubierta con los
ganchos para las bolsas de la
compra. (→P. 495)
Desenganche la correa de suje-
ción y extraiga el gato.
Extracción del gato
1
2
3

6217-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas

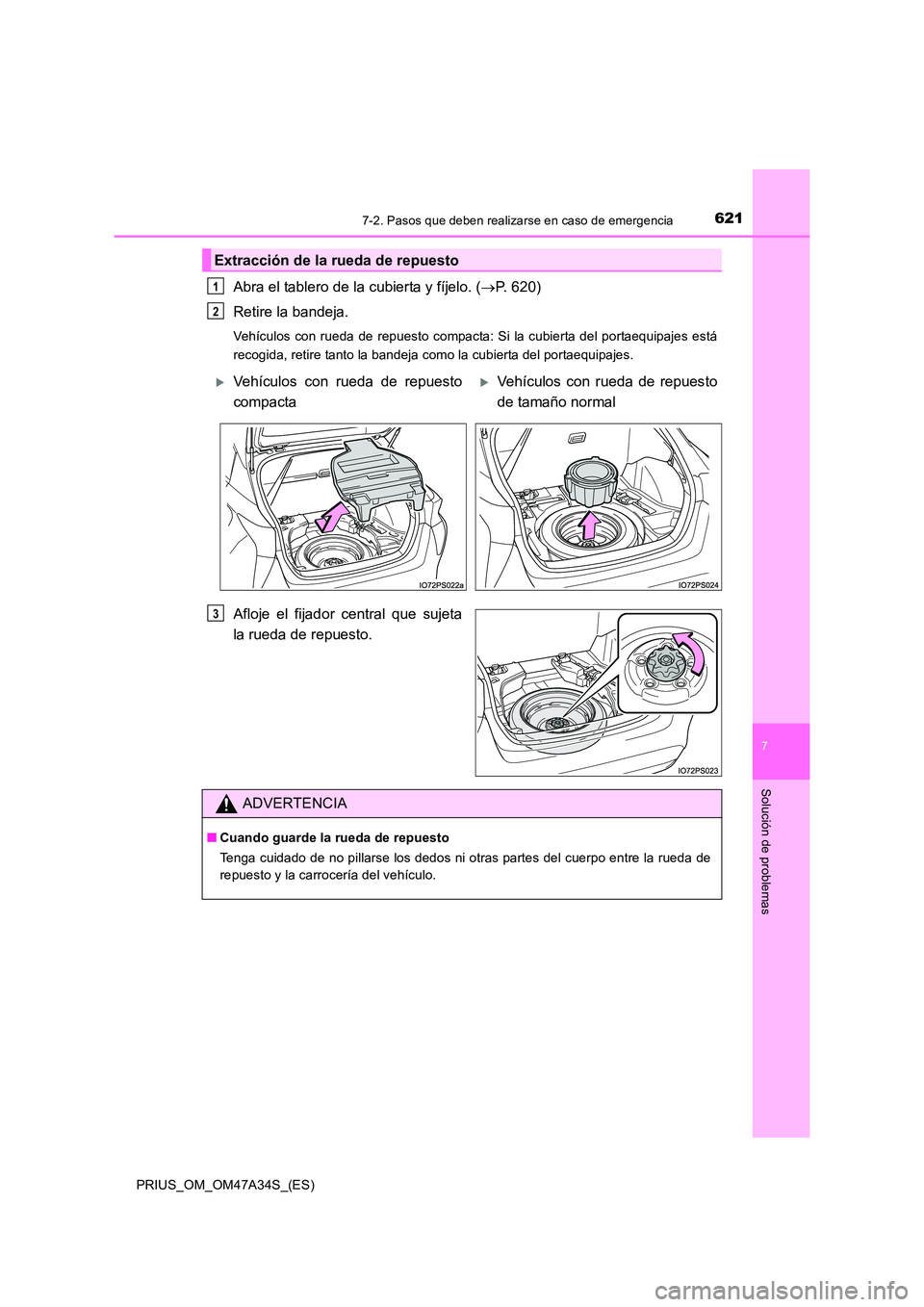

Abra el tablero de la cubierta y fíjelo. (→P. 620)
Retire la bandeja.
Vehículos con rueda de repuesto compacta: Si la cubierta del portaequipajes está
recogida, retire tanto la bandeja como la cubierta del portaequipajes.
Afloje el fijador central que sujeta
la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
XVehículos con rueda de repuesto
compactaXVehículos con rueda de repuesto
de tamaño normal
3
ADVERTENCIA
■ Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

6227-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)

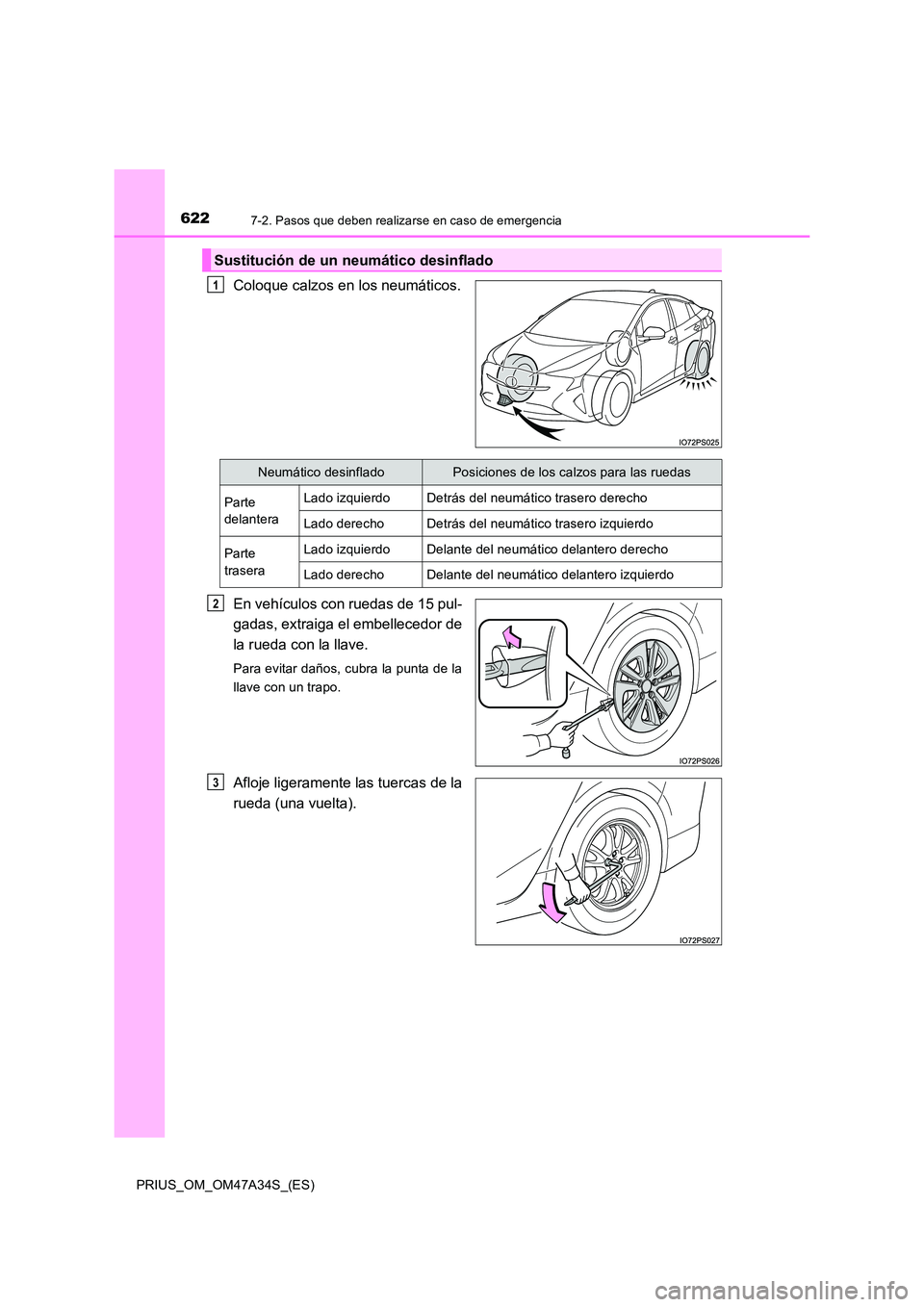

Coloque calzos en los neumáticos.
En vehículos con ruedas de 15 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para evitar daños, cubra la punta de la
llave con un trapo.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

6237-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)
7
Solución de problemas
Gire con la mano la parte del
gato hasta que el centro de la parte
hendida del gato entre en contacto
con el centro del punto de coloca-
ción del gato.
Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilus-
tración.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
Punto de colocación del gato
4A
5
6
7

6247-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47A34S_(ES)

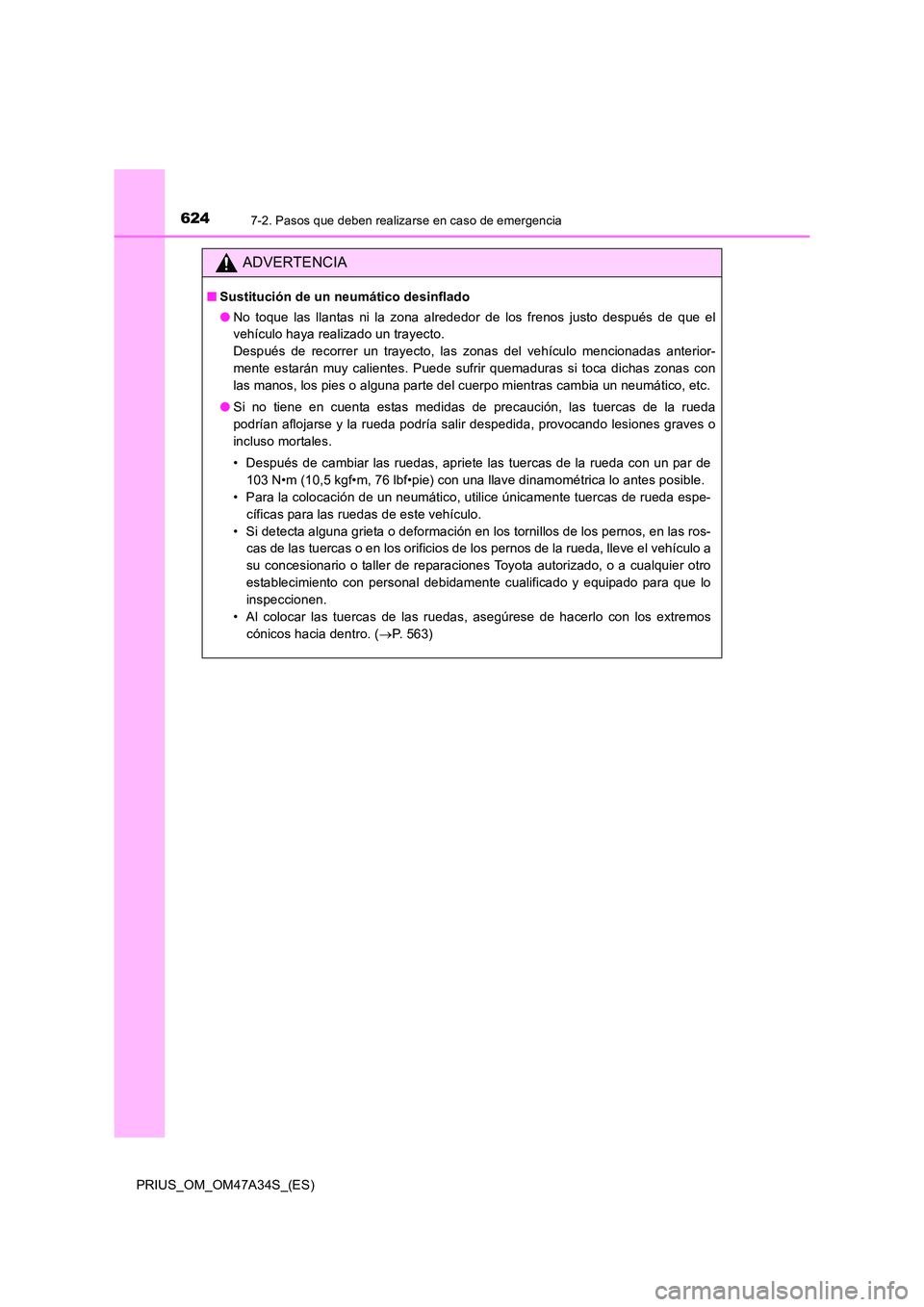

ADVERTENCIA
■Sustitución de un neumático desinflado
●No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con
las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de
103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los tornillos de los pernos, en las ros- cas de las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a
su concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado para que lo
inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de hacerlo con los extremos cónicos hacia dentro. ( →P. 563)
