5696-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

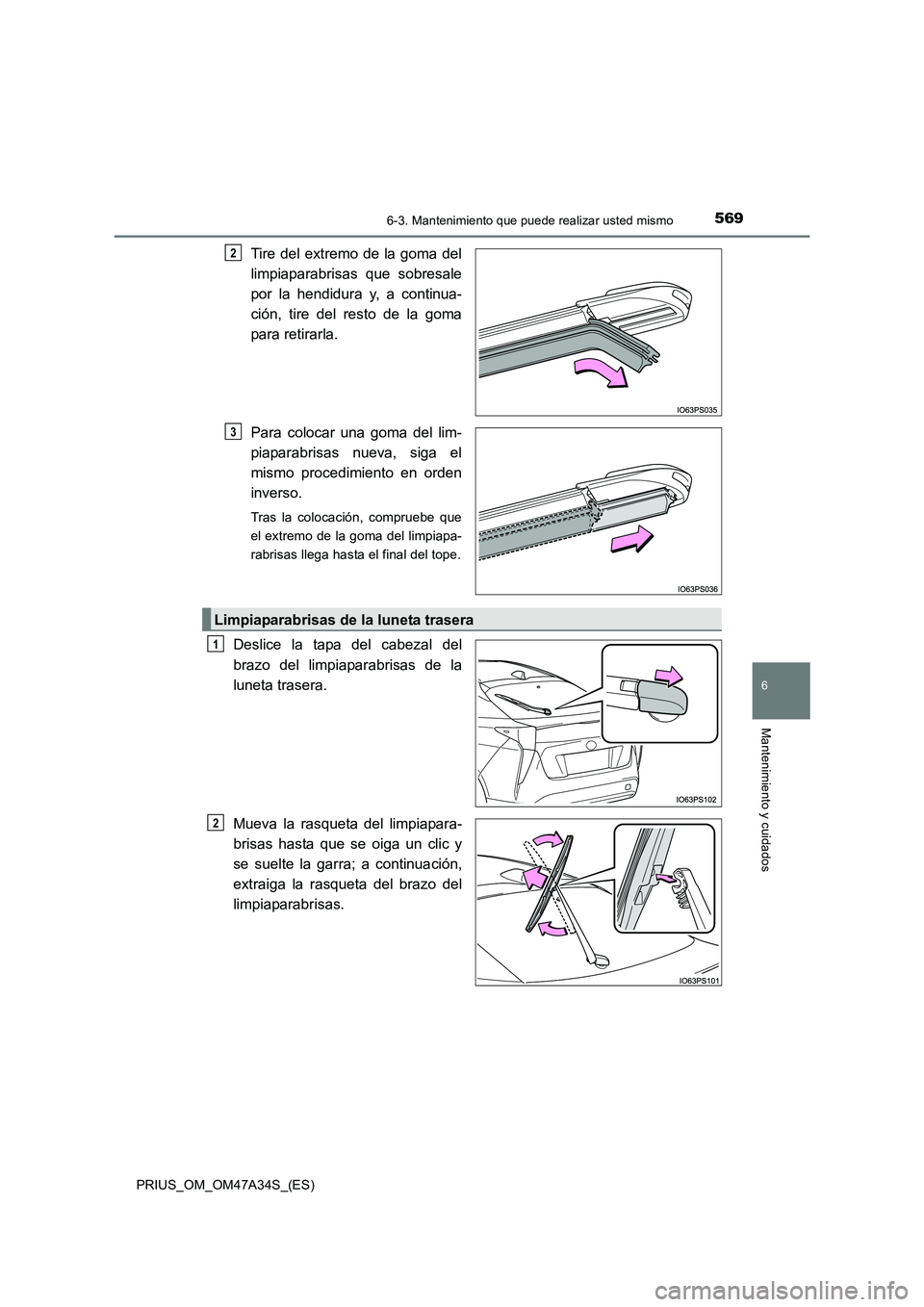

Tire del extremo de la goma del
limpiaparabrisas que sobresale
por la hendidura y, a continua-
ción, tire del resto de la goma
para retirarla.
Para colocar una goma del lim-
piaparabrisas nueva, siga el
mismo procedimiento en orden
inverso.
Tras la colocación, compruebe que
el extremo de la goma del limpiapa-
rabrisas llega hasta el final del tope.
Deslice la tapa del cabezal del
brazo del limpiaparabrisas de la
luneta trasera.
Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y
se suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2
3
Limpiaparabrisas de la luneta trasera
1
2

5706-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

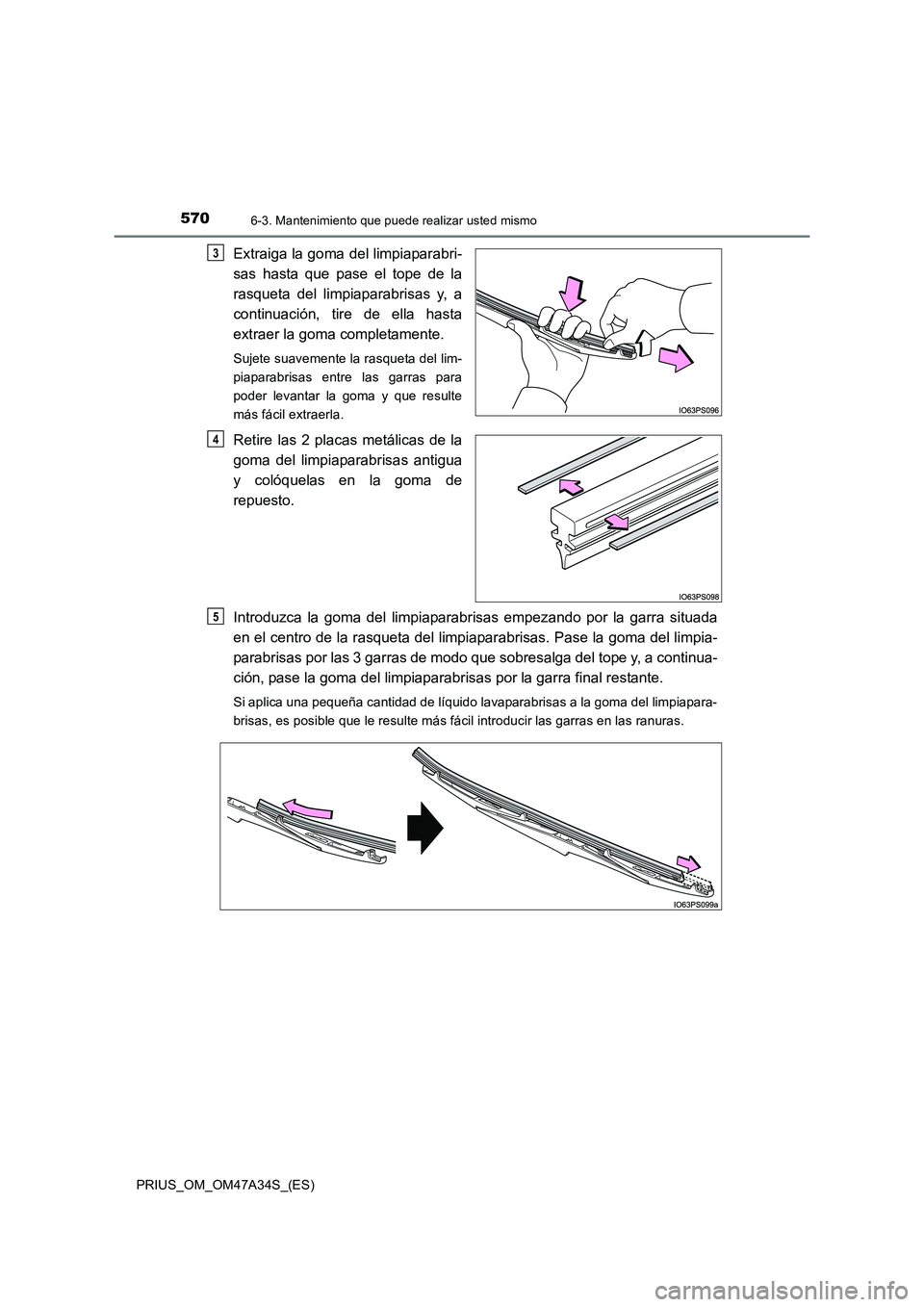

Extraiga la goma del limpiaparabri-
sas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraer la goma completamente.
Sujete suavemente la rasqueta del lim-
piaparabrisas entre las garras para
poder levantar la goma y que resulte
más fácil extraerla.
Retire las 2 placas metálicas de la
goma del limpiaparabrisas antigua
y colóquelas en la goma de
repuesto.
Introduzca la goma del limpiaparabrisas empezando por la garra situada
en el centro de la rasqueta del limpiaparabrisas. Pase la goma del limpia-
parabrisas por las 3 garras de modo que sobresalga del tope y, a continua-
ción, pase la goma del limpiaparabrisas por la garra final restante.
Si aplica una pequeña cantidad de líquido lavaparabrisas a la goma del limpiapara-
brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
3
4
5

5716-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

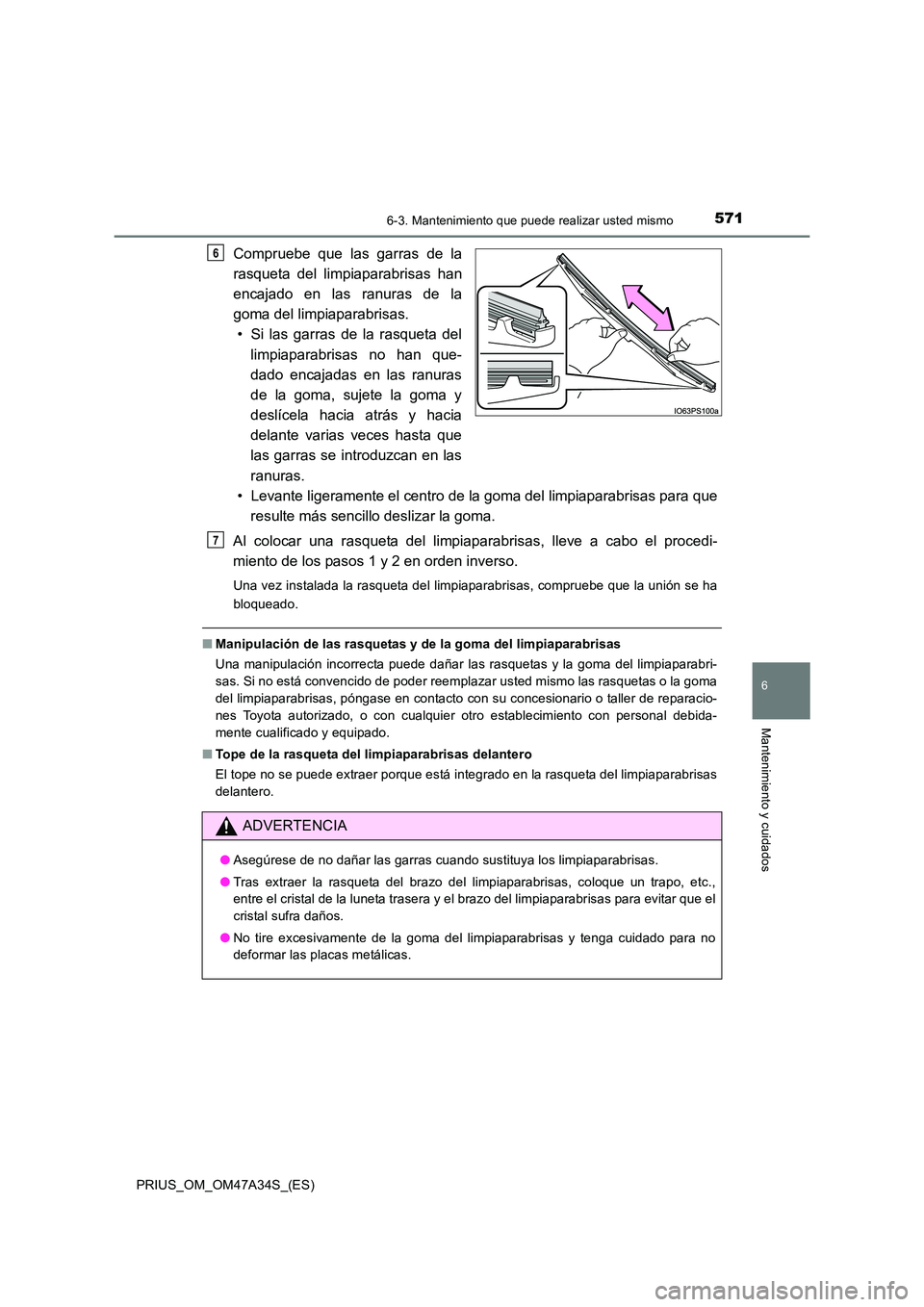

Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la
goma del limpiaparabrisas.• Si las garras de la rasqueta del
limpiaparabrisas no han que-
dado encajadas en las ranuras
de la goma, sujete la goma y
deslícela hacia atrás y hacia
delante varias veces hasta que
las garras se introduzcan en las
ranuras.
• Levante ligeramente el centro de la goma del limpiaparabrisas para que resulte más sencillo deslizar la goma.
Al colocar una rasqueta del limpiapar abrisas, lleve a cabo el procedi-
miento de los pasos 1 y 2 en orden inverso.
Una vez instalada la rasqueta del limpiaparabrisas, compruebe que la unión se ha
bloqueado.
■ Manipulación de las rasquetas y de la goma del limpiaparabrisas
Una manipulación incorrecta puede dañar las rasquetas y la goma del limpiaparabri-
sas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la goma
del limpiaparabrisas, póngase en contacto con su concesionario o taller de reparacio-
nes Toyota autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
■ Tope de la rasqueta del limpiaparabrisas delantero
El tope no se puede extraer porque está integrado en la rasqueta del limpiaparabrisas
delantero.
6
ADVERTENCIA
●Asegúrese de no dañar las garras cuando sustituya los limpiaparabrisas.
● Tras extraer la rasqueta del brazo del limpiaparabrisas, coloque un trapo, etc.,
entre el cristal de la luneta trasera y el brazo del limpiaparabrisas para evitar que el
cristal sufra daños.
● No tire excesivamente de la goma del limpiaparabrisas y tenga cuidado para no
deformar las placas metálicas.
7

5726-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

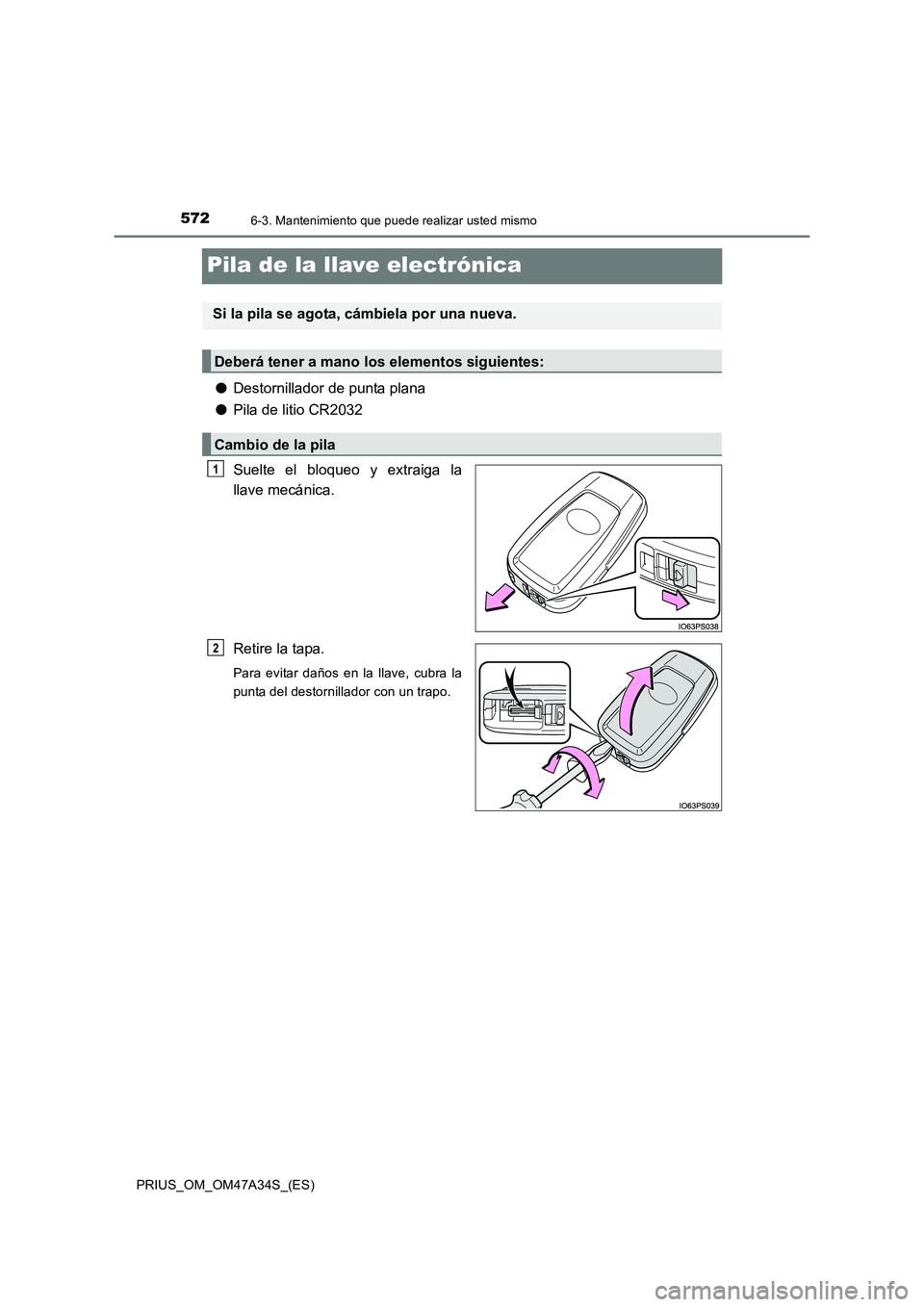

Pila de la llave electrónica
●Destornillador de punta plana
● Pila de litio CR2032
Suelte el bloqueo y extraiga la
llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2

5736-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados
Saque la pila agotada.
Si cuando retira la tapa no ve la pila
porque el módulo de la llave electró-
nica se ha adherido a la tapa superior,
separe el módulo de la llave electró-
nica de la tapa de modo que la pila
quede visible como se muestra en la
ilustración.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
Para la colocación, siga los pasos indicados en orden inverso.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un concesionario o taller de reparaciones Toyota
autorizado, o en cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local correspondiente.
■ Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
● El alcance se verá reducido.
3
4

5746-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

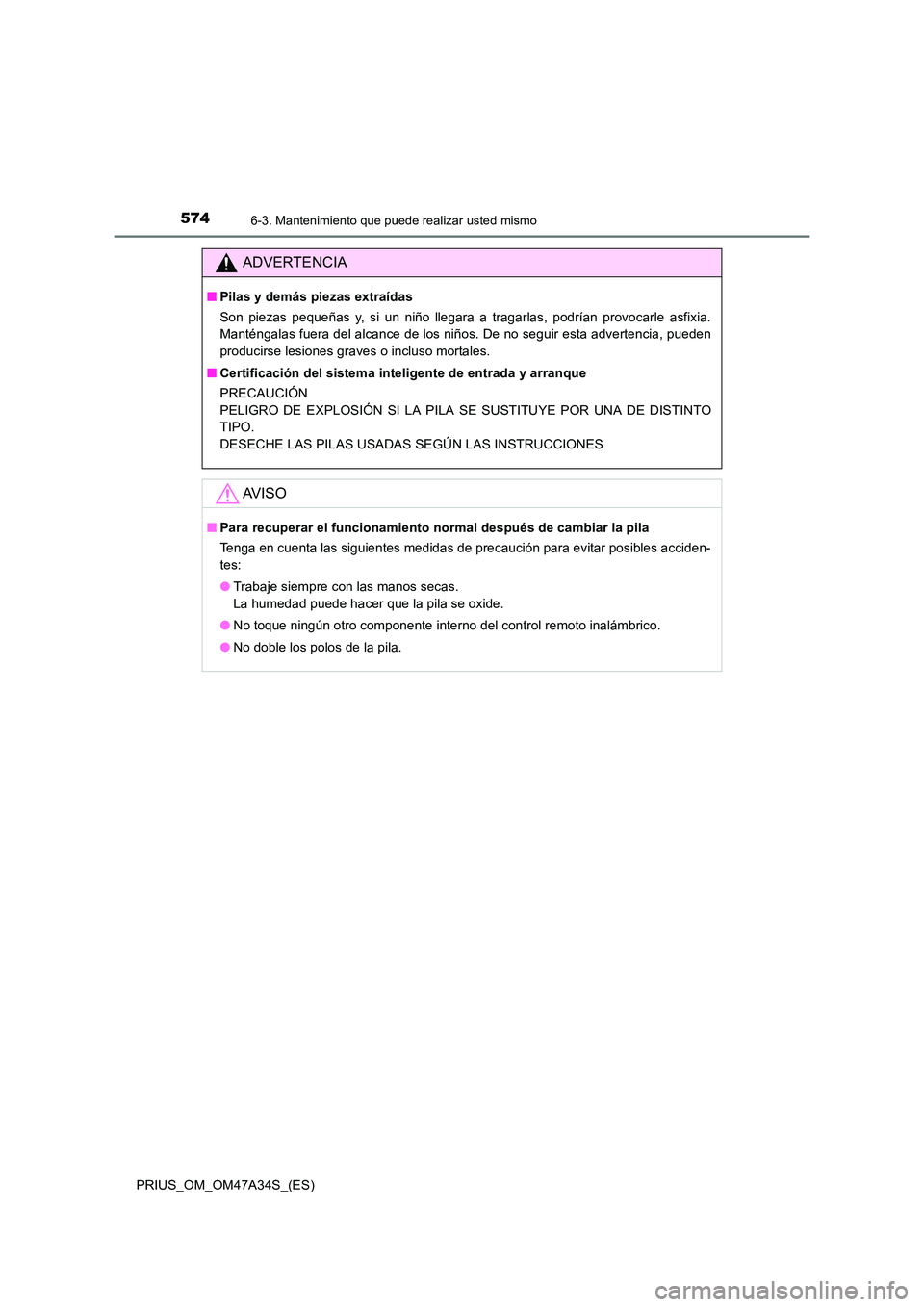

ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

5756-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)
6
Mantenimiento y cuidados

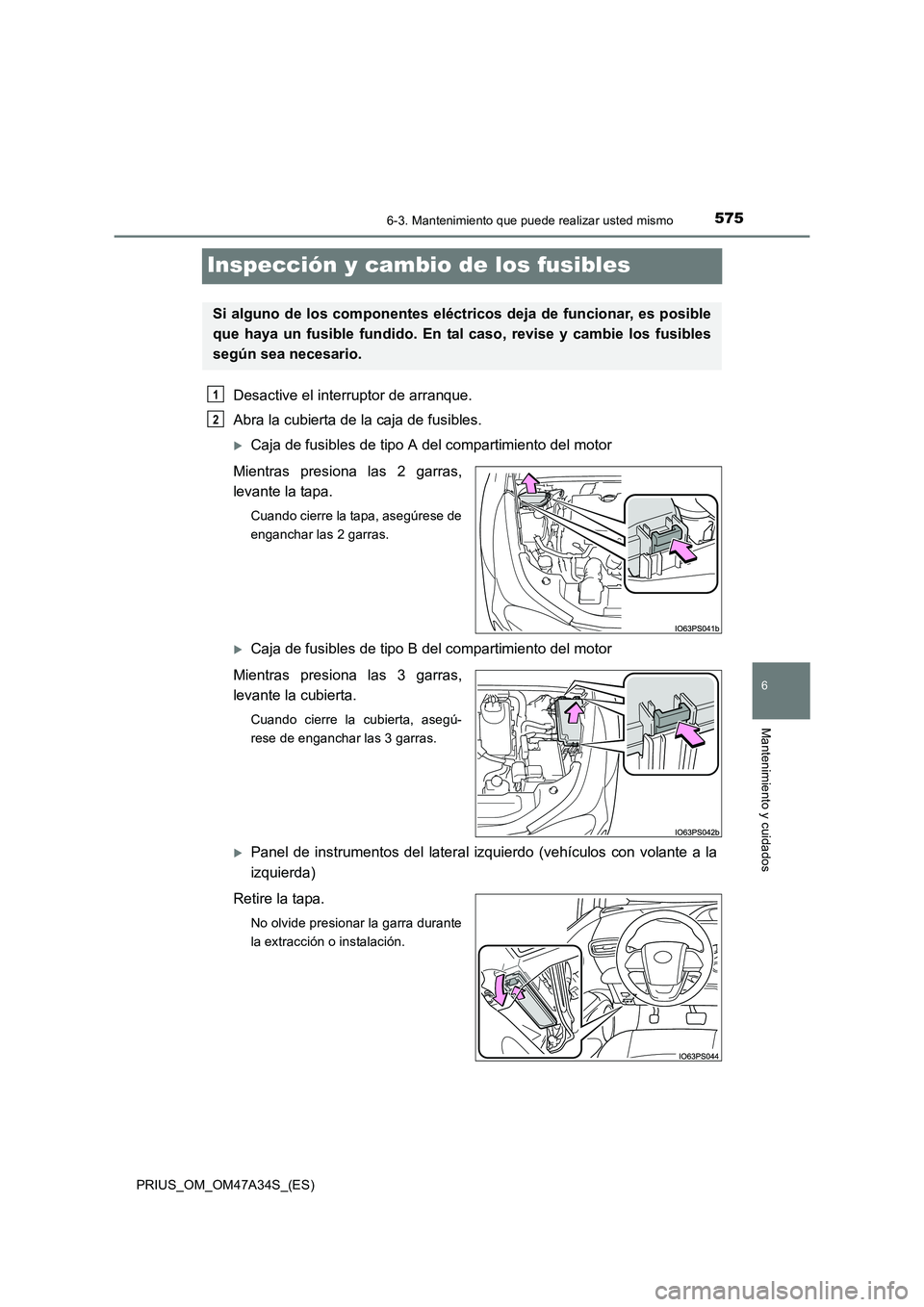

Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles.
XCaja de fusibles de tipo A del compartimiento del motor
Mientras presiona las 2 garras,
levante la tapa.
Cuando cierre la tapa, asegúrese de
enganchar las 2 garras.
XCaja de fusibles de tipo B del compartimiento del motor
Mientras presiona las 3 garras,
levante la cubierta.
Cuando cierre la cubierta, asegú-
rese de enganchar las 3 garras.
XPanel de instrumentos del lateral izquierdo (vehículos con volante a la
izquierda)
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2

5766-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47A34S_(ES)

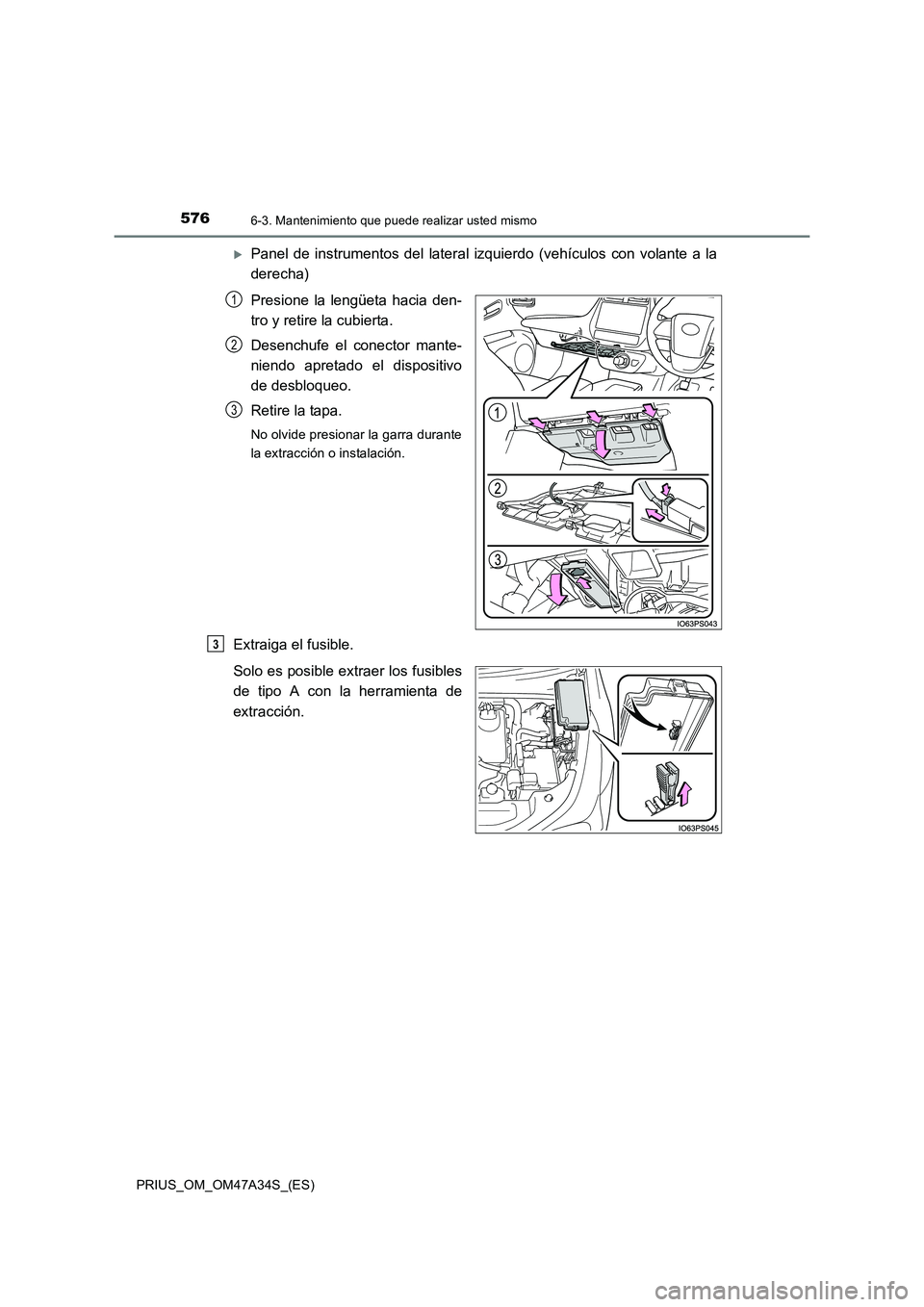

XPanel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Presione la lengüeta hacia den-
tro y retire la cubierta.
Desenchufe el conector mante-
niendo apretado el dispositivo
de desbloqueo.
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
1
2
3
3
