2015 TOYOTA COROLLA Návod na použití (in Czech)

81
2Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 82
Přístroj
(displej monitoru jízdy)....... 88
Přístroj
(multiinformační displej)..... 93
Indikátor Eko-jízdy ............. 104

82
Corolla_TMMT_EE (OM12F04CZ)
2. Přístrojová deska
◆Přístrojová deska
Vozidla s displejem monitoru jízdy
Vozidla s multiinformačním displejem
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o stavu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

832. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)
2
Přístrojová deska
◆Střední panel

842. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)

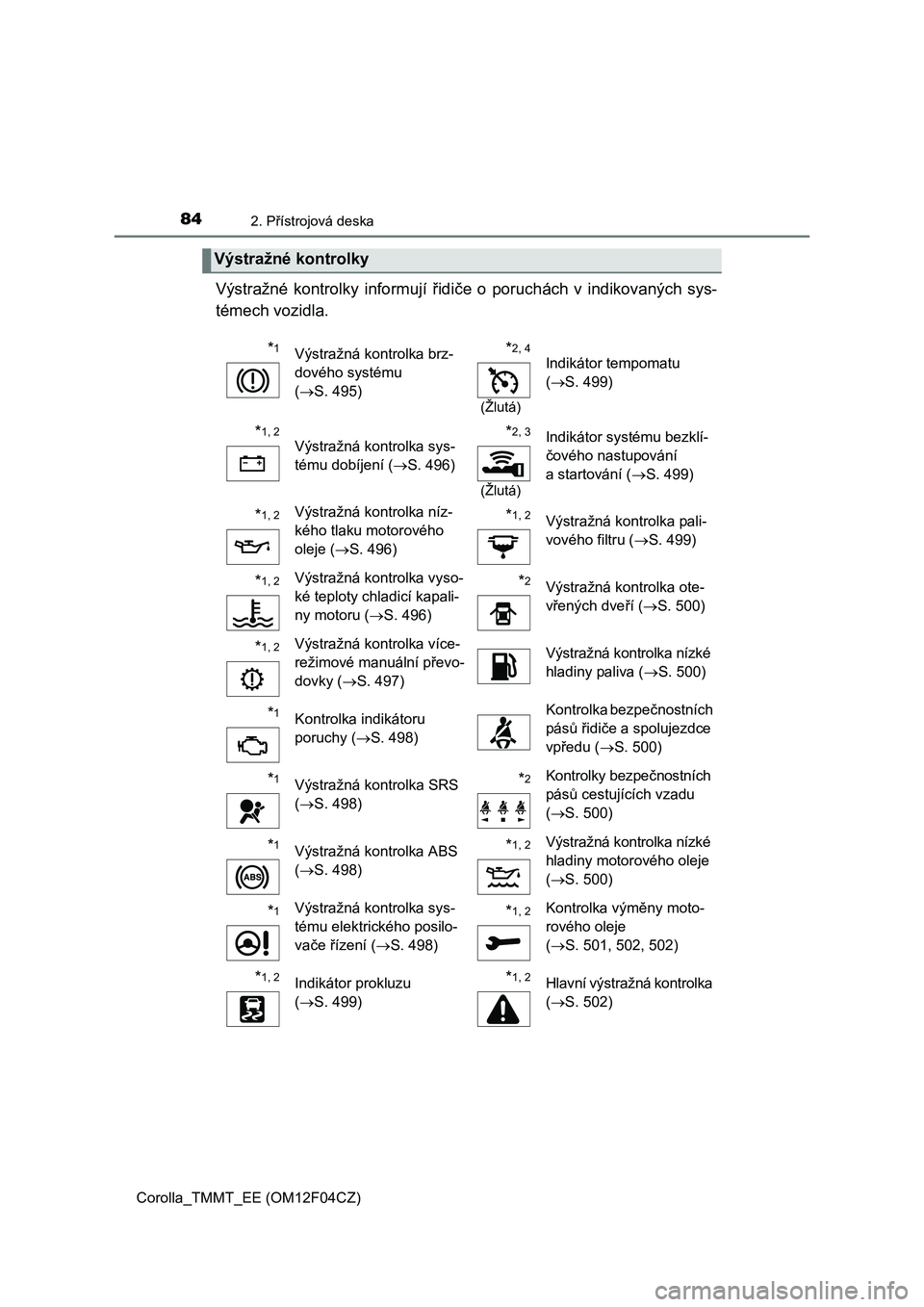

Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 495)*2, 4
(Žlutá)
Indikátor tempomatu
(S. 499)
*1, 2
Výstražná kontrolka sys-
tému dobíjení (S. 496)*2, 3
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 499)
*1, 2Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 496)*1, 2Výstražná kontrolka pali-
vového filtru (S. 499)
*1, 2Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 496)*2Výstražná kontrolka ote-
vřených dveří (S. 500)
*1, 2Výstražná kontrolka více-
režimové manuální převo-
dovky (S. 497)Výstražná kontrolka nízké
hladiny paliva (S. 500)
*1Kontrolka indikátoru
poruchy (S. 498)Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 500)
*1Výstražná kontrolka SRS
(S. 498)*2Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 500)
*1Výstražná kontrolka ABS
(S. 498)*1, 2Výstražná kontrolka nízké
hladiny motorového oleje
(S. 500)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 498)*1, 2Kontrolka výměny moto-
rového oleje
(S. 501, 502, 502)
*1, 2Indikátor prokluzu
(S. 499)*1, 2Hlavní výstražná kontrolka
(S. 502)

852. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)
2
Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je spí-
nač motoru zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systé-
mem bezklíčového nastupování a startování), aby signalizovaly, že je
prováděna kontrola systému. Zhasnou po nastartování motoru nebo po
několika sekundách. Systém může mít poruchu, pokud se kontrolky neroz-
svítí nebo nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
*2: Je-li ve výbavě
*3: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Kontrolka se rozsvítí žlutě, aby signalizovala poruchu.
*2Výstražná kontrolka nízké
hladiny kapaliny ostřikova-
čů čelního skla (S. 500)*1, 2Výstražná kontrolka sys-
tému DPF (S. 501)
*1, 2
Výstražná kontrolka tlaku
pneumatik (S. 503)*2
(Žlutá)
Indikátor omezovače
rychlosti (S. 499)

862. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 218)*2
(Zelený)
Indikátor systému bezklí-
čového nastupování
a startování (S. 195)
Indikátor dálkových světel
(S. 221)
*2
(Zelený)
Indikátor omezovače
rychlosti (S. 244)
*2Indikátor předních mlho-
vých světel (S. 227)*2Indikátor "SPORT"
(S. 206)
*2Indikátor zadního mlhové-
ho světla (S. 227)*1, 2Indikátor Stop & Start
(S. 267)
*1, 2Indikátor řazení
(S. 211, 215)*1, 2Indikátor zrušení Stop &
Start (S. 267)
*2
(Zelený)
Indikátor tempomatu
(S. 239)*2
Indikátor tempomatu
"SET" (S. 239)
*2Indikátor předehřívání
motoru (S. 192, 195)*1, 2 Indikátor "TRC OFF"
(S. 275)
*1, 2Indikátor vypnutí VSC
(S. 275)Indikátor manuálního za-
pnutí/vypnutí airbagu
(S. 51)
*1, 2, 3 Indikátor prokluzu
(S. 275, 279)Indikátor zabezpečení
(S. 73)
*2Indikátor koncových svě-
tel (S. 221)*1, 2, 4Indikátor Eko-jízdy
(S. 104)

872. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)
2
Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je spí-
nač motoru zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systé-
mem bezklíčového nastupování a startování), aby signalizovaly, že je
prováděna kontrola systému. Zhasnou po nastartování motoru nebo po
několika sekundách. Systém může mít poruchu, pokud se kontrolky neroz-
svítí nebo nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
*2: Je-li ve výbavě
*3: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*4: Kontrolka se nerozsvítí, když je systém vypnutý.
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

882. Přístrojová deska
Corolla_TMMT_EE (OM12F04CZ)
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Přístroj (displej monitoru jízdy)
Zobrazený obsah se může lišit v závislosti na typu přístroje.
1
2
3
