2015 TOYOTA COROLLA Návod na použití (in Czech)

5777-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Otevřete kapotu. (S. 421)
U vozidel s motorem 1ZR-FE, 1ZR-FAE, 2ZR-FE nebo 1ND-TV vy-
jměte kryt motoru.
Motory 1ZR-FE, 1ZR-FAE a 2ZR-FE
Zvedněte zadní část krytu mo-
toru, abyste vyjmuli dvě zadní
příchytky a pak zvedněte před-
ní část krytu motoru, abyste vy-
jmuli dvě přední příchytky.
Motor 1ND-TV
Zvedněte přední část krytu mo-
toru, abyste ho odpojili od pří-
chytek a pak zatáhněte za kryt,
abyste ho odpojili z držáků na
zadní tyči, viz obrázek.
Když se vybije akumulátor vozidla
Následující postupy mohou být použity pro nastartování motoru,
pokud je akumulátor vozidla vybitý.
Můžete také zavolat kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka nebo odbornou opravnu.
1
2

5787-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Připojte startovací kabely podle následujícího postupu:
Motor 1NR-FE
Připojte svorku kladného startovacího kabelu na kladný (+) pól
akumulátoru na vašem vozidle
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pól akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pól
akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od akumulátoru
a pohybujících se součástí, viz obrázek.
3
1
2
3
4

5797-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Motory 1ZR-FE, 1ZR-FAE a 2ZR-FE
Připojte svorku kladného startovacího kabelu na kladný (+) pól
akumulátoru na vašem vozidle
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pól akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pól
akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od akumulátoru
a pohybujících se součástí, viz obrázek.
1
2
3
4

5807-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Motor 1ND-TV
Připojte svorku kladného startovacího kabelu na kladný (+) pól
akumulátoru na vašem vozidle
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pól akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pól
akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od akumulátoru
a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil akumulá-
tor vašeho vozidla.
Vozidla se systémem bezklíčového nastupování a startování: Ote-
vřete a zavřete kterékoliv z dveří s vypnutým spínačem motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Udržujte otáčky motoru druhého vozidla a otočte spínač motoru do
polohy "ON", pak nastartujte motor vozidla.
Vozidla se systémem bezklíčového nastupování a startování:
Udržujte otáčky motoru druhého vozidla a přepněte spínač motoru
do režimu ZAPALOVÁNÍ ZAPNUTO, pak nastartujte motor vozidla.
1
2
3
4
4
5
6

5817-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Jakmile je motor vozidla nastartován, odstraňte startovací kabely
vpřesně opačném pořadí, ve kterém byly připojeny.
Jakmile motor startuje, nechte vozidlo co nejdříve zkontrolovat u kte-
réhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiné-
ho řádně kvalifikovaného a vybaveného odborníka.
■Startování motoru, když je vybitý akumulátor
Motor nemůže být startován roztlačením.
■Abyste zabránili vybití akumulátoru
●Když je vypnutý motor, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu, atd., vypněte nepotřebné elektrické součásti.
■Dobíjení akumulátoru
Elektřina uložená v akumulátoru se bude postupně vybíjet, i když se vozidlo
nepoužívá, z důvodu přirozeného vybíjení a účinků vysychání některých elek-
trických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, akumulátor se
může vybít a motor nemusí jít nastartovat. (Akumulátor se dobíjí automaticky
během jízdy.)
■Když dobíjíte nebo měníte akumulátor
●Vozidla se systémem bezklíčového nastupování a startování: V některých
případech nemusí být možné odemknout dveře použitím systému bezklíčo-
vého nastupování a startování, když je akumulátor vybitý. Pro odemknutí
nebo zamknutí dveří použijte bezdrátové dálkové ovládání nebo mechanic-
ký klíč.
●Motor nemusí jít nastartovat na první pokus poté, co byl akumulátor dobit,
ale bude startovat normálně po druhém pokusu. To není porucha.
●Vozidla se systémem bezklíčového nastupování a startování: Režim spína-
če motoru se uloží v paměti vozidla. Když se akumulátor znovu připojí, sys-
tém se vrátí do režimu, který byl nastaven před vybitím akumulátoru. Před
odpojením akumulátoru vypněte spínač
motoru.
Pokud si nejste jisti, který režim spínače motoru byl zapnut před vybitím
akumulátoru, buďte zvlášť opatrní, když připojujete akumulátor.
7

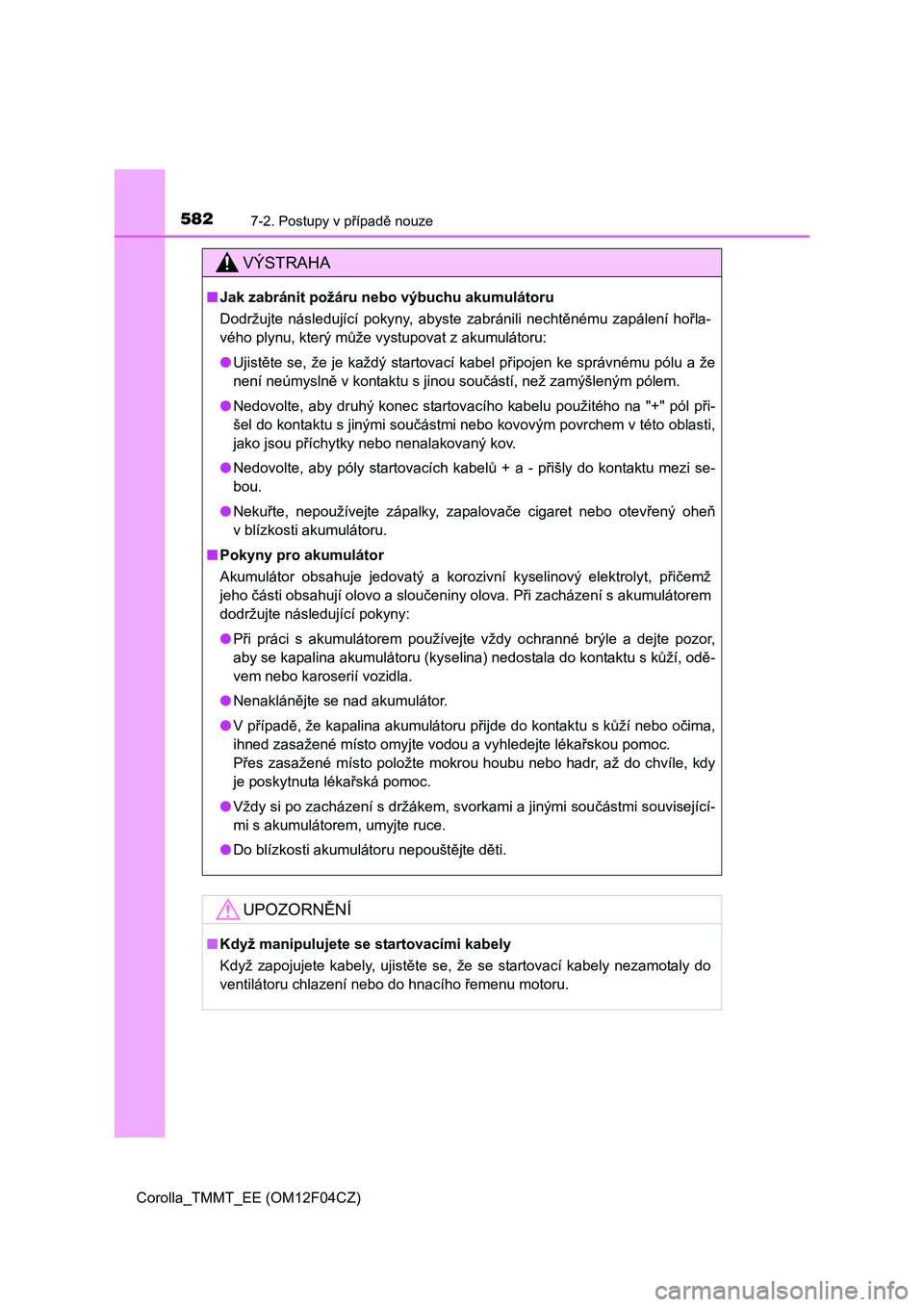

5827-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
VÝSTRAHA
■Jak zabránit požáru nebo výbuchu akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapálení hořla-
vého plynu, který může vystupovat z akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólu a že
není neúmyslně v kontaktu s jinou součástí, než zamýšleným pólem.
●Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pól při-
šel do kontaktu s jinými součástmi nebo kovovým povrchem v této oblasti,
jako jsou příchytky nebo nenalakovaný kov.
●Nedovolte, aby póly startovacích kabelů + a - přišly do kontaktu mezi se-
bou.
●Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti akumulátoru.
■Pokyny pro akumulátor
Akumulátor obsahuje jedovatý a korozivní kyselinový elektrolyt, přičemž
jeho části obsahují olovo a sloučeniny olova. Při zacházení s akumulátorem
dodržujte následující pokyny:
●Při práci s akumulátorem používejte vždy ochranné brýle a dejte pozor,
aby se kapalina akumulátoru (kyselina) nedostala do kontaktu s kůží, odě-
vem nebo karoserií vozidla.
●Nenaklánějte se nad akumulátor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíle, kdy
je poskytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, svorkami a jinými souč
ástmi související-
mi s akumulátorem, umyjte ruce.
●Do blízkosti akumulátoru nepouštějte děti.
UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátoru chlazení nebo do hnacího řemenu motoru.

5837-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
●Vozidla bez multiinformačního displeje: Výstražná kontrolka vysoké
teploty chladicí kapaliny motoru (S. 496) se rozsvítí, nebo pociťu-
jete ztrátu výkonu.
Vozidla s multiinformačním displejem: Ukazatel teploty chladicí ka-
paliny motoru (S. 93) ukazuje do červené oblasti nebo pociťujete
ztrátu výkonu.
●Zpod kapoty vystupuje pára.
Zastavte vozidlo na bezpečném místě a vypněte systém klimatiza-
ce, a pak vypněte motor.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se motor dostatečně
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda
neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, kontaktujte kterého-
koliv autorizovaného prodejce
nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybave-
ného odborníka.
Když se vozidlo přehřívá
Následující může signalizovat, že se vaše vozidlo přehřívá.
Nápravná opatření
1
2
3
1
2

5847-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to potřebné, doplňte
chladicí kapalinu motoru.
V případě nouze, pokud není do-
stupná chladicí kapalina motoru,
může být použita voda.
Nastartujte motor a zapněte systém klimatizace, abyste zkontrolo-
vali, že běží ventilátor chladiče a abyste zkontrolovali úniky chladicí
kapaliny z chladiče nebo hadic.
Ve n t i l á t o r běží, když je zapnut systém klimatizace ihned po studeném startu.
Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění vzduchu.
Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypněte systém kli-
matizace. (Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Vypněte ihned motor a kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vyba-
veného odborníka.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat co nejdříve u kteréhokoliv autorizova-
ného prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifiko-
vaného a vybaveného odborníka.
4
1
2
3
5
6
7
