2015 Seat Altea Freetrack Betriebsanleitung (in German)

Airbag-System
●
Die Airbags schützen Sie nur bei einem Un-
fall und müssen nach einer Auslösung ersetzt
werden.
● Alle Arbeiten am Airbag sowie der Aus- und
Einbau von Systemteilen wegen anderer Re-
paraturarbeiten (z.B. Vordersitz aus- und ein-
bauen) dürfen nur von einem Fachbetrieb
ausgeführt werden. Ist dies nicht der Fall,
kann eine Störung des Airbag-Systems auf-
treten.
● An den Teilen des Airbag-Systems dürfen
keinerlei Veränderungen vorgenommen wer-
den.
● Die Steuerung der Seiten- und Kopfairbags
erfolgt mittels Sensoren, die sich im Innern
der Vordertüren befinden. Um die korrekte
Funktion der Seiten- und Kopfairbags nicht zu
beeinträchtigen, dürfen weder die Türen noch
die Türverkleidungen verändert werden (z. B.
durch den nachträglichen Einbau von Laut-
sprechern). Schäden an der Vordertür können
die korrekte Funktion des Airbag-Systems be-
einträchtigen. Alle Arbeiten an der Vordertür
müssen in einem Fachbetrieb ausgeführt wer-
den.
● Bei einem seitlichen Aufprall werden die
Seitenairbags nicht ausgelöst, wenn die Sen-
soren den Druckanstieg im Innern der Türen
nicht korrekt messen, da die Luft aus Berei-
chen mit Löchern oder Öffnungen in den Tür-
verkleidungen entweicht.
● Fahren Sie nicht mit ausgebauten Innenver-
kleidungen der Türen. ●
Fahren Sie nicht, wenn Teile der inneren
Türverkleidungen ausgebaut wurden oder
nicht korrekt ausgerichtet sind.
● Fahren Sie nicht, wenn die Lautsprecher in
den Türverkleidungen ausgebaut wurden; es
sei denn, die Lautsprecheröffnungen wurden
ordnungsgemäß abgedeckt.
● Stellen Sie immer sicher, dass die Öffnun-
gen abgedeckt oder verschlossen wurden,
nachdem zusätzliche Lautsprecher oder an-
deres Zubehör in den inneren Türverkleidun-
gen eingebaut wurden.
● Alle Arbeiten an den Türen müssen in ei-
nem zugelassenen Fachbetrieb ausgeführt
werden. Kopfairbags*
Abb. 17
Lage der Kopfairbags auf der linken
Fahrzeugseite. Abb. 18
Aufgeblasene Kopfairbags. Die Kopfairbags befinden sich auf beiden
Seiten im Innenraum oberhalb der Türen
››› Abb. 17 und sind jeweils durch den Schrift-
z ug „AIRB
AG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergänzung
zu den Sicherheitsgurten einen zusätzlichen
Schutz für den Kopf- und Oberkörperbereich
der Insassen bei Seitenkollisionen mit höhe-
rer Unfallschwere. ACHTUNG
● Die bestmögliche Schutzwirkung der Kopf-
airbags kann nur im Zusammenwirken mit ei-
ner richtigen Sitzposition und einem richtig
angelegten Sicherheitsgurt während der ge-
samten Fahrt erreicht werden.
● Aus Sicherheitsgründen muss bei Fahrzeu-
gen, in denen eine Innenraum-Trennscheibe
eingebaut wird, der Kopfairbag abgeschaltet
werden. Wenden Sie sich zur Ausführung die-
ser Abschaltung an Ihren Fachbetrieb. » 23
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Sicherheit
●
Zwischen den Insassen und dem Austritts-
bereich der Kopfairbags dürfen sich keine
weiteren Personen, Tiere oder Gegenstände
befinden, damit sich die Kopfairbags unge-
hindert entfalten und ihre maximale Schutz-
funktion ausüben können. Deshalb dürfen an
den Seitenscheiben keine Art von Rollos an-
gebaut werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben
sind ››› Seite 158.
● An den Kl eiderh
aken im Fahrzeug darf nur
leichte Bekleidung aufgehängt werden. In
den Taschen der Kleidungsstücke dürfen sich
keine schweren und scharfkantigen Gegen-
stände befinden. Außerdem dürfen Sie zum
Aufhängen der Kleidung keine Kleiderbügel
verwenden.
● Die Airbags schützen Sie nur bei einem Un-
fall und müssen nach einer Auslösung ersetzt
werden.
● Alle Arbeiten am Kopfairbag sowie der Aus-
und Einbau von Systemteilen wegen anderer
Reparaturarbeiten (z.B. Dachhimmel ausbau-
en) dürfen nur von einem Fachbetrieb ausge-
führt werden. Ist dies nicht der Fall, kann eine
Störung des Airbag-Systems auftreten.
● An den Teilen des Airbag-Systems dürfen
keinerlei Veränderungen vorgenommen wer-
den.
● Die Steuerung der Seiten- und Kopfairbags
erfolgt mittels Sensoren, die sich im Innern
der Vordertüren befinden. Um die korrekte
Funktion der Seiten- und Kopfairbags nicht zu
beeinträchtigen, dürfen weder die Türen noch
die Türverkleidungen verändert werden (z. B. durch den nachträglichen Einbau von Laut-
sprechern). Schäden an der Vordertür können
die korrekte Funktion des Airbag-Systems be-
einträchtigen. Alle Arbeiten an der Vordertür
müssen in einem Fachbetrieb ausgeführt wer-
den.
Airbags abschalten
Frontairbag für den Beifahrer
abschalten Abb. 19
Im Handschuhfach: Schlüsselschal-
ter zum Ein- und Abschalten des Beifahrer-Air-
bags Abb. 20
Kontrollleuchte für Abschaltung der
Beifahrerairbags Der Frontairbag für den Beifahrer muss abge-
schaltet werden, wenn auf den Beifahrersitz
ein rückwärts ausgerichteter Kindersitzes in
Fahrtrichtung montiert wird.
Wenn der Beifahrerairbag
abgeschaltet ist,
bedeut et

dies, dass nur der Frontairbag ab-
geschaltet ist. Alle anderen Airbags im Fahr-
zeug sind weiterhin funktionsfähig.
Beifahrer-Frontairbag abschalten
– Schalten Sie die Zündung aus.
– Öffnen Sie das Handschuhfach.
– Den Schlüsselbart in den für die Abschal-
tung des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 19. Dabei sollte
der Sc

hlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
– Anschließend ist der Schlüssel vorsichtig
auf die Position OFF zu drehen. Sollten Sie
24

Airbag-System
einen Widerstand spüren, üben Sie bitte
keine Kraft aus, sondern überprüfen Sie, ob
der Schlüsselbart bis in die Endstellung
eingeführt wurde.
– Überprüfen Sie, ob bei eingeschalteter Zün-
dung die Kontrollleuchte „OFF“ der Instru-
mententafel ››› Abb. 20 aufleuchtet
›
›› .
Beifahrer-Frontairbag einschalten – Schalten Sie die Zündung aus.
– Öffnen Sie das Handschuhfach.
– Den Schlüsselbart in den für die Abschal-
tung des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 19 . Dabei sollte
der Sc
hlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
– Drehen Sie den Schlüssel nun vorsichtig,
um die Position ON einzustellen. Üben Sie
k

einen übermäßigen Druck aus, wenn Sie
Widerstand verspüren, und stellen Sie si-
cher, dass der Schlüsselbart bis zum An-
schlag eingesteckt ist.
– Vergewissern Sie sich, dass bei eingeschal-
teter Zündung, die Kontrollleuchte der In-
strumententafel ››› Abb. 20 nicht leuchtet
›

›› .
ACHTUNG
● Die Verantwortung für die richtige Stellung
des Schlüsselschalters liegt beim Fahrer. ●
Der Beifahrer-Frontairbag darf nur dann ab-
geschaltet werden, wenn Sie in Ausnahmefäl-
len auf dem Beifahrersitz einen Kindersitz
verwenden müssen, bei dem das Kind mit
dem Rücken zur Fahrtrichtung sitzt ››› Sei-
te 26, Kinder sicher befördern.
● Bef

estigen Sie niemals einen Kindersitz auf
dem Beifahrersitz, wenn das Kind mit dem
Rücken zur Fahrtrichtung sitzt und der Bei-
fahrer-Frontairbag funktionsfähig ist - Le-
bensgefahr!
● Sobald der Kindersitz auf dem Beifahrersitz
nicht mehr benutzt wird, schalten Sie den
Beifahrer-Frontairbag wieder ein.
● Schalten Sie den Beifahrer-Frontairbag nur
bei ausgeschalteter Zündung ab, sonst könn-
te eine Störung im Airbag-System verursacht
werden, wodurch dann der Frontairbag bei ei-
nem Unfall nicht richtig oder überhaupt nicht
ausgelöst würde.
● Der Schlüssel sollte in keinem Fall im
Schalter für die Airbag-Deaktivierung verblei-
ben, da er sonst beschädigt werden oder bei
der Fahrt versehentlich den Airbag ein- oder
ausschalten könnte.
● Wenn bei abgeschaltetem Beifahrer-Front-
airbag die Kontrollleuchte an der Instrumen-
tentafel nicht dauerhaft leuchtet, kann ein
Defekt im Airbag-System vorliegen:
– Lassen Sie das Airbag-System umgehend
von einem Fachbetrieb überprüfen.
– Verwenden Sie keinen Kindersitz auf der
Beifahrerseite! Der Beifahrer-Frontairbag
könnte trotz eines Defektes bei einem Unfall auslösen und das Kind schwer ver-
letzen oder töten.
– Es lässt sich nicht vorhersagen, ob die
Beifahrerairbags bei einem Unfall auslö-
sen! Weisen Sie Ihre Mitfahrer darauf hin.
● Bei Betätigung des Schlüssels zum Ein- und
Ausschalten des Beifahrer-Frontairbags wird
nur der Beifahrer-Frontairbag ein- bzw. aus-
geschaltet. Der Seiten- und Kopfairbag auf
der Beifahrerseite bleiben immer eingeschal-
tet. 25
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Sicherheit
Kinder sicher befördern
Sicherheit von Kindern Einführung Aus Sicherheitsgründen und aufgrund der
Unfallstatistiken sollten Kinder bis zu einem
Alter von 12 Jahren immer auf dem Rücksitz
transportiert werden. Je nach Alter, Körper-
größe und Gewicht sind Kinder auf den Rück-
sitzen in einem Kindersitz zu transportieren
oder durch die vorhandenen Sicherheitsgurte
zu sichern. Der Kindersitz muss aus Sicher-
heitsgründen in der Mitte der Rücksitzbank
oder hinter dem Beifahrersitz montiert wer-
den.
Auch Kinder unterliegen im Falle eines Un-
falls den physikalischen Gesetzen
›››
Sei-
te 14 . Im Gegensatz zu Erwachsenen sind die
M u
skeln und die Knochenstruktur von Kin-
dern noch nicht vollständig ausgebildet. Kin-
der sind deshalb einem erhöhten Verlet-
zungsrisiko ausgesetzt.
Um dieses Verletzungsrisiko zu reduzieren,
dürfen Kinder nur in speziellen Kindersitzen
befördert werden!
Wir möchten Ihnen empfehlen, für Ihr Fahr-
zeug Kinderrückhaltesysteme aus dem Origi-
nal SEAT-Zubehörprogramm zu verwenden,
das Ihnen unter der Bezeichnung „Peke“ Sys- teme für alle Altersklassen bietet (nicht in al-
len Ländern).
Diese speziell entworfenen und zugelasse-
nen Systeme erfüllen die Norm ECE-R44.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten. Lesen und be-
achten Sie in jedem Fall
››› Seite 26.
Wir empf

ehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch
beizulegen und immer im Fahrzeug mitzufüh-
ren.
Wichtige Hinweise zum
Beifahrerairbag Abb. 21
Sonnenblende auf der Beifahrersei-
te: Airbagaufkleber. Abb. 22
Im hinteren Rahmen der Beifahrer-
tür: Aufkleber mit Angaben zum Airbag. Auf der Sonnenblende und/oder dem hint-
eren Türrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht. Beachten Sie die
Sicherheitshinweise folgender Kapitel:
● Sicherheitsabstand zum Beifahrerairbag
››› Seite 18 .
● Ge g

enstände zwischen dem Beifahrer und
dem Beifahrerairbag ››› in Frontairbags auf
Seite 21 .
D er f

unktionsfähige Beifahrer-Frontairbag
stellt für ein mit dem Rücken zur Fahrtrich-
tung sitzendes Kind eine große Gefahr dar,
da die Aufprallwucht des Airbags gegen den
Kindersitz lebensgefährliche oder tödliche
Verletzungen verursachen kann. Transportie-
ren Sie Kinder im Alter bis 12 Jahre stets auf
dem Rücksitz.
26

Kinder sicher befördern
Aus diesem Grund empfehlen wir Ihnen drin-
gend, Kinder auf den Rücksitzen zu transpor-
tieren. Es ist der sicherste Ort im Fahrzeug.
Alternativ kann der Beifahrerairbag mit dem
Schlüsselschalter deaktiviert werden ››› Sei-
te 24 . Benutzen Sie für den Transport des
Kinde s
einen für das Alter und die Größe ge-
eigneten Kindersitz ››› Seite 26. ACHTUNG
● Wenn auf dem Beifahrersitz ein Kindersitz
montiert wird, erhöht sich im Falle eines Un-
falles für das Kind das Risiko lebensgefährli-
cher oder tödlicher Verletzungen.
● Ein auslösender Beifahrerairbag kann den
rückwärtsgerichteten Kindersitz treffen und
diesen mit voller Wucht gegen die Tür, den
Dachhimmel oder die Rückenlehne katapul-
tieren.
● Befestigen Sie niemals einen Kindersitz auf
dem Beifahrersitz, wenn das Kind mit dem
Rücken zur Fahrtrichtung sitzt und der Bei-
fahrerairbag funktionsfähig ist – Lebensge-
fahr! Sollte es in Ausnahmefällen notwendig
sein, ein Kind auf dem Beifahrersitz zu trans-
portieren, schalten Sie immer den Beifahrera-
irbag ab ››› Seite 24, Frontairbag für den Bei-
fahrer abschalten. Wenn der Beifahrersitz in
der Höhe v

erstellt werden kann, stellen Sie
ihn auf die höchste Position.
● Bei Modellausführungen ohne Schlüssel-
schalter müssen Sie für die Abschaltung des
Airbags eine Fachwerkstatt aufsuchen. ●
Alle Fahrzeuginsassen – insbesondere Kin-
der – müssen während der Fahrt die richtige
Sitzposition eingenommen haben und richtig
angegurtet sein.
● Befördern Sie niemals Kinder oder Babys
auf dem Schoß – Lebensgefahr!
● Erlauben Sie einem Kind niemals, ungesi-
chert im Fahrzeug mitgenommen zu werden
oder während der Fahrt im Fahrzeug zu ste-
hen bzw. auf den Sitzen zu knien. Im Falle ei-
nes Unfalls wird das Kind durch das Fahrzeug
geschleudert und kann sich und andere Mit-
fahrer dadurch lebensgefährlich verletzen.
● Wenn Kinder während der Fahrt eine fal-
sche Sitzposition einnehmen, werden sie im
Falle eines plötzlichen Bremsmanövers oder
Unfalls einem erhöhten Verletzungsrisiko
ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn
das Airbag-System bei einem Unfall auslöst,
was zu schweren und lebensgefährlichen Ver-
letzungen führen kann.
● Ein geeigneter Kindersitz kann Kinder
schützen!
● Niemals ein Kind alleine im Kindersitz oder
im Fahrzeug lassen, da in dem abgestellten
Fahrzeug, je nach Jahreszeit, sehr hohe bis
tödliche Temperaturen erreicht werden kön-
nen.
● Kinder unter 1,50 m Körpergröße dürfen
ohne Kindersitz nicht mit einem normalen Si-
cherheitsgurt angegurtet werden, da es sonst
bei plötzlichen Bremsmanövern oder einem
Unfall zu Verletzungen im Bauch- und Halsbe-
reich kommen kann. ●
In einem Kindersitz darf jeweils nur ein
Kind angegurtet werden ››› Seite 27, Kin-
dersitze.
● Wenn ein Kinder

sitz auf den Rücksitzen
montiert wird, empfiehlt es sich, die Kindersi-
cherung der Türen zu aktivieren ››› Seite 70. Kindersitze
Einteilung der Kindersitze in Gruppen Es dürfen nur Kindersitze benutzt werden, die
amtlich zugelassen und für das Kind geeig-
net sind.
Für diese Sitze gilt die Norm ECE-R 44. ECE-R
bedeutet: Economic Commision of Europe-
Regelung
Die Kindersitze sind in fünf Gruppen einge-
teilt:
Gruppe 0 : bis 10 kg (bis etwa 9 Monate)
Grup pe 0+
: bis 13 kg (bis etwa 18 Monate)
Gruppe 1
: von 9 bis 18 kg (bis etwa 4 Jah-
re)
Gruppe 2
: von 15 bis 25 kg (bis etwa 7 Jah-
re)
Gruppe 3
: von 22 bis 36 kg (über etwa 7
Jahre) »
27
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Sicherheit
Kindersitze, die nach der Norm ECE-R 44 ge-
prüft sind, haben am Sitz das ECE-R 44-Prüf-
zeichen (großes E im Kreis, darunter die Prüf-
nummer) fest angebracht.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten.
Wir empfehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch
beizulegen und immer im Fahrzeug mitzufüh-
ren. ACHTUNG
Lesen und beachten Sie in jedem Fall die In-
formationen und Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 26. Möglichkeiten der
Kindersitzbefestigung
Folgende Möglichkeiten stehen Ihnen zur
Auswahl, um einen Kindersitz sicher auf den Rücksitzen und auf dem Beifahrersitz zu be-
festigen:
●
Kindersitze der Gruppe 0 bis 3 können mit
dem Sicherheitsgurt befestigt werden.
● Kindersitze der Gruppe 0, 0+ und 1 mit
dem „ISOFIX“ und Toptether*-System können
ohne Sicherheitsgurte an den „ISOFIX“- bzw.
Toptether*-Halteösen befestigt werden
››› Seite 29 .Gewichts-
gruppe
Sitzplatz
Beifah-rersitzSeitli- cher
RücksitzMittlerer Rücksitz
Gruppe 0bis 10 kgU*UU
Gruppe 0+ bis 13 kgU*UU
Gruppe I
9 bis 18 kgU*UU
Gruppe II
15 bis 25 kgU*UU
Gruppe III
22 bis 36 kgU*UU Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Schieben Sie den Beifahrersitz so weit
wie möglich nach hinten, stellen Sie ihn
so hoch wie möglich ein und schalten
Sie unbedingt den Beifahrerairbag ab.
ACHTUNG
● Kinder müssen während der Fahrt mit ei-
nem dem Alter, dem Körpergewicht und der
Körpergröße entsprechenden Rückhaltesys-
tem im Fahrzeug gesichert sein.
● Lesen und beachten Sie in jedem Fall die In-
formationen und Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 26. U:
*:
28

Kinder sicher befördern

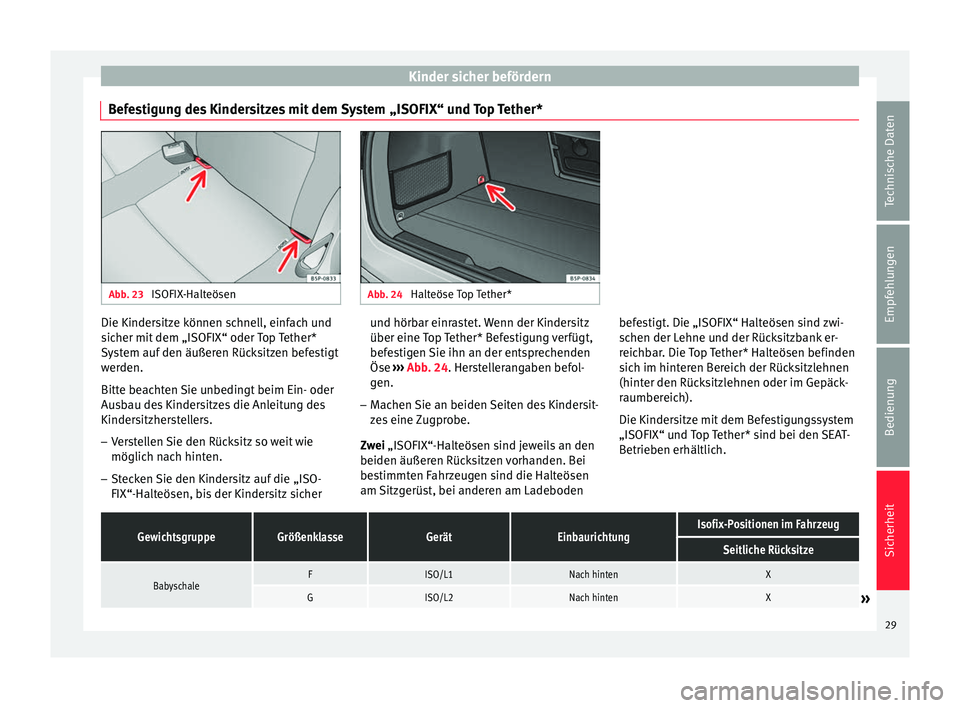

Befestigung des Kindersitzes mit dem System „ISOFIX“ und Top Tether* Abb. 23
ISOFIX-Halteösen Abb. 24
Halteöse Top Tether* Die Kindersitze können schnell, einfach und
sicher mit dem „ISOFIX“ oder Top Tether*
System auf den äußeren Rücksitzen befestigt
werden.
Bitte beachten Sie unbedingt beim Ein- oder
Ausbau des Kindersitzes die Anleitung des
Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie
möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bis der Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz
über eine Top Tether* Befestigung verfügt,
befestigen Sie ihn an der entsprechenden
Öse
››› Abb. 24 . Herstellerangaben befol-
g en.
– M
achen Sie an beiden Seiten des Kindersit-
zes eine Zugprobe.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rüc
ksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen
am Sitzgerüst, bei anderen am Ladeboden befestigt. Die „ISOFIX“ Halteösen sind zwi-
schen der Lehne und der Rücksitzbank er-
reichbar. Die Top Tether* Halteösen befinden
sich im hinteren Bereich der Rücksitzlehnen
(hinter den Rücksitzlehnen oder im Gepäck-
raumbereich).
Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top Tether* sind bei den SEAT-
Betrieben erhältlich.
GewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im Fahrzeug
Seitliche Rücksitze
BabyschaleFISO/L1Nach hintenX
GISO/L2Nach hintenX»
29
Technische Daten
Empfehlungen
Bedienung
Sicherheit

SicherheitGewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im Fahrzeug
Seitliche Rücksitze
Gruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kg
EISO/R1Nach hintenIU
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
BISO/F2Nach vornIU
B1ISO/F2XNach vornIU
AISO/F3Nach vornIU
Gruppe II 15 bis 25 kg------Nach vorn---
Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinder-
rückhaltesysteme, die für den Einsatz in
dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser Gewichtsgrup-
pe oder Größenklasse geeignet.
ACHTUNG
● Die Halteösen wurden exklusiv für Sitze mit
den Systemen „ISOFIX“ und Top Tether* ent-
worfen. IU:
X:
●
Befestigen Sie niemals andere Kindersitze
ohne die Systeme „ISOFIX“ oder Top Tether*,
noch Gurte oder andere Gegenstände an den
Halteösen, ansonsten besteht die Gefahr töd-
licher Verletzungen.
● Achten Sie darauf, dass der Kindersitz kor-
rekt in den Halteösen „ISOFIX“ und Top Te-
ther* befestigt ist. 30
