2015 Peugeot Partner Manual do proprietário (in Portuguese)

143
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

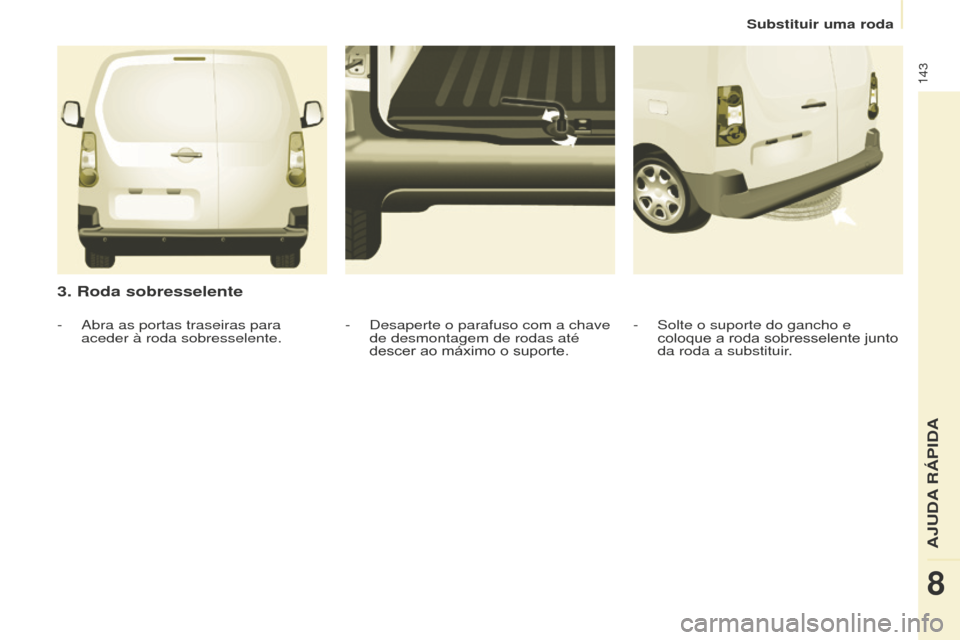

3. Roda sobresselente
- Solte o suporte do gancho e
coloque a roda sobresselente junto
da roda a substituir.
-
Desaperte o parafuso com a chave
de desmontagem de rodas até
descer ao máximo o suporte.
-
Abra as portas traseiras para
aceder à roda sobresselente.
Substituir uma roda
AJUDA R

144
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

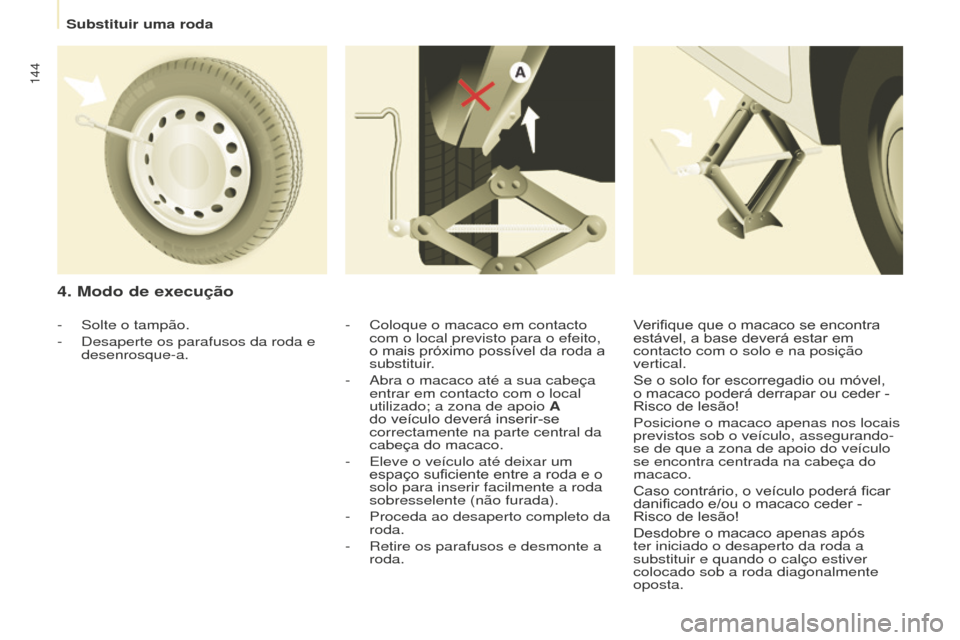

4. Modo de execução
- Coloque o macaco em contacto
com o local previsto para o efeito,
o mais próximo possível da roda a
substituir.
-

Abra o macaco até a sua cabeça
entrar em contacto com o local
utilizado; a zona de apoio

A
do veículo deverá inserir-se
correctamente na parte central da
cabeça do macaco.
-

Eleve o veículo até deixar um
espaço suficiente entre a roda e o
solo para inserir facilmente a roda
sobresselente (não furada).
-


Proceda ao desaperto completo da
roda.
-


Retire os parafusos e desmonte a
roda.
-

Solte o tampão.
-

Desaperte os parafusos da roda e
desenrosque-a. V

erifique que o macaco se encontra
estável, a base deverá estar em
contacto com o solo e na posição
vertical.
Se o solo for escorregadio ou móvel,
o macaco poderá derrapar ou ceder -
Risco de lesão!
Posicione o macaco apenas nos locais
previstos sob o veículo, assegurando-
se de que a zona de apoio do veículo
se encontra centrada na cabeça do
macaco.
Caso contrário, o veículo poderá ficar
danificado e/ou o macaco ceder -
Risco de lesão!
Desdobre o macaco apenas após
ter iniciado o desaperto da roda a
substituir e quando o calço estiver
colocado sob a roda diagonalmente
oposta.
Substituir uma roda

145
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

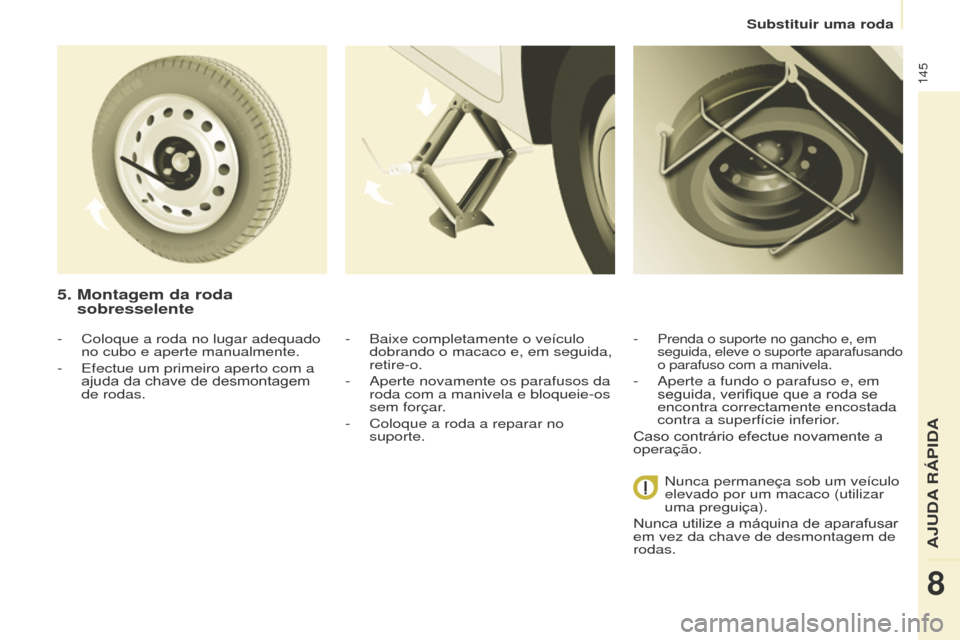

5. Montagem da roda
sobresselente
- Baixe completamente o veículo
dobrando o macaco e, em seguida,
retire-o.
-

Aperte novamente os parafusos da
roda com a manivela e bloqueie-os
sem forçar

.
-

Coloque a roda a reparar no
suporte. -

Prenda o suporte no gancho e, em
seguida, eleve o suporte aparafusando
o parafuso com a manivela.
- Aperte a fundo o parafuso e, em
seguida, verifique que a roda se
encontra correctamente encostada
contra a superfície inferior
.
Caso contrário efectue novamente a
operação.
-

Coloque a roda no lugar adequado
no cubo e aperte manualmente.
-

Efectue um primeiro aperto com a
ajuda da chave de desmontagem
de rodas.
Nunca permaneça sob um veículo
elevado por um macaco (utilizar
uma preguiça).
Nunca utilize a máquina de aparafusar
em vez da chave de desmontagem de
rodas.
Substituir uma roda
AJUDA R

Pára-neve
146
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

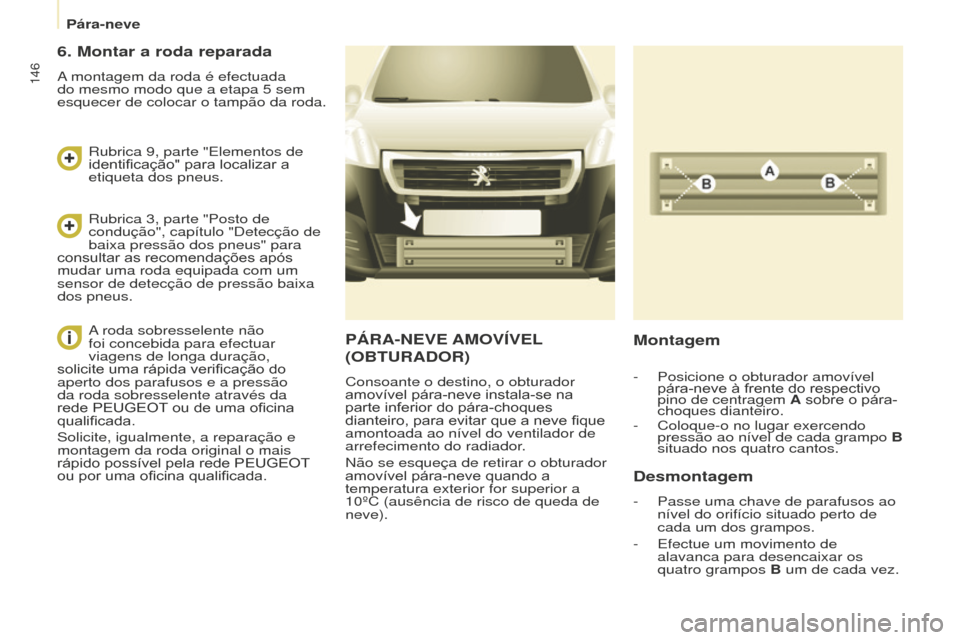

PÁRA-NEVE AMOVÍVEL
( OBTURADOR )
Consoante o destino, o obturador
amovível pára-neve instala-se na
parte inferior do pára-choques
dianteiro, para evitar que a neve fique
amontoada ao nível do ventilador de
arrefecimento do radiador.
Não se esqueça de retirar o obturador
amovível pára-neve quando a
temperatura exterior for superior a
10ºC (ausência de risco de queda de
neve).
Montagem
Desmontagem
- Passe uma chave de parafusos ao
nível do orifício situado perto de
cada um dos grampos.
-

Efectue um movimento de
alavanca para desencaixar os
quatro grampos

B um de cada vez.
-

Posicione o obturador amovível
pára-neve à frente do respectivo
pino de centragem

A sobre o pára-
choques dianteiro.
-
Coloque-o no lugar exercendo
pressão ao nível de cada grampo

B
situado nos quatro cantos.
6. Montar a roda reparada
A montagem da roda é efectuada
do mesmo modo que a etapa 5
sem
esquecer de colocar o tampão da roda.
Rubrica 9, parte "Elementos de
identificação" para localizar a
etiqueta dos pneus.
Rubrica 3, parte "Posto de
condução", capítulo "Detecção de
baixa pressão dos pneus" para
consultar as recomendações após
mudar uma roda equipada com um
sensor de detecção de pressão baixa
dos pneus.
A roda sobresselente não
foi concebida para efectuar
viagens de longa duração,
solicite uma rápida verificação do
aperto dos parafusos e a pressão
da roda sobresselente através da
rede PEUGEOT ou de uma oficina
qualificada.
Solicite, igualmente, a reparação e
montagem da roda original o mais
rápido possível pela rede PEUGEOT
ou por uma oficina qualificada.

147
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

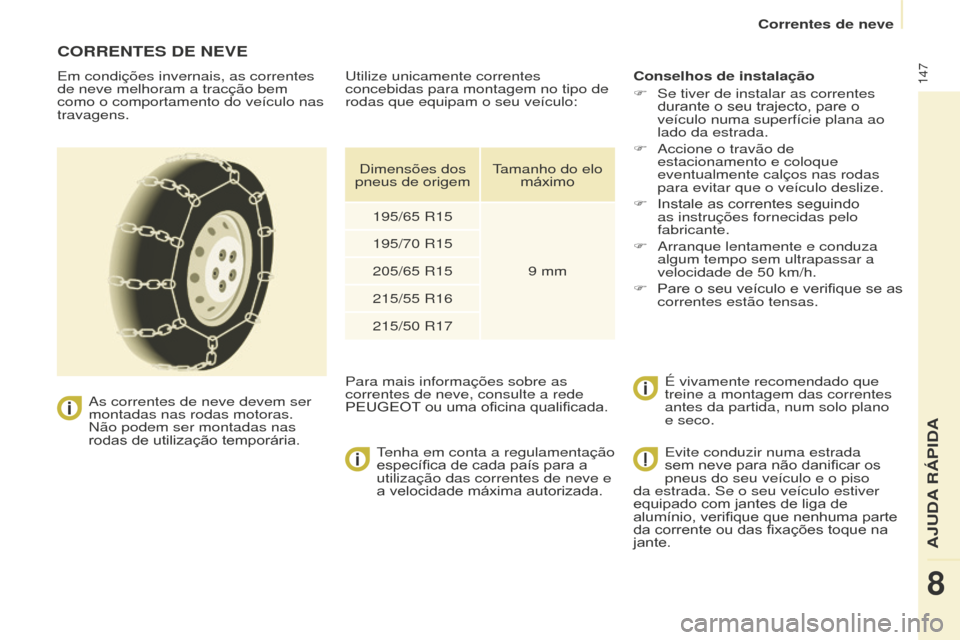

CORRENTES DE NEVE
Em condições invernais, as correntes
de neve melhoram a tracção bem
como o comportamento do veículo nas
travagens.
As correntes de neve devem ser
montadas nas rodas motoras.

Não podem ser montadas nas
rodas de utilização temporária.
T

enha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e
a velocidade máxima autorizada. Conselhos de instalação
F

Se tiver de instalar as correntes
durante o seu trajecto, pare o
veículo numa superfície plana ao
lado da estrada.
F


Accione o travão de
estacionamento e coloque
eventualmente calços nas rodas
para evitar que o veículo deslize.
F


Instale as correntes seguindo
as instruções fornecidas pelo
fabricante.
F


Arranque lentamente e conduza
algum tempo sem ultrapassar a
velocidade de 50

km/h.
F

Pare o seu veículo e verifique se as
correntes estão tensas.
É vivamente recomendado que
treine a montagem das correntes
antes da partida, num solo plano
e seco.
Utilize unicamente correntes
concebidas para montagem no tipo de
rodas que equipam o seu veículo:
Para mais informações sobre as
correntes de neve, consulte a rede
PEUGEOT

ou uma oficina qualificada.
Dimensões dos
pneus de origem Tamanho do elo
máximo
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Evite conduzir numa estrada
sem neve para não danificar os
pneus do seu veículo e o piso
da estrada. Se o seu veículo estiver
equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toque na
jante.
Correntes de neve
AJUDA R

148
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

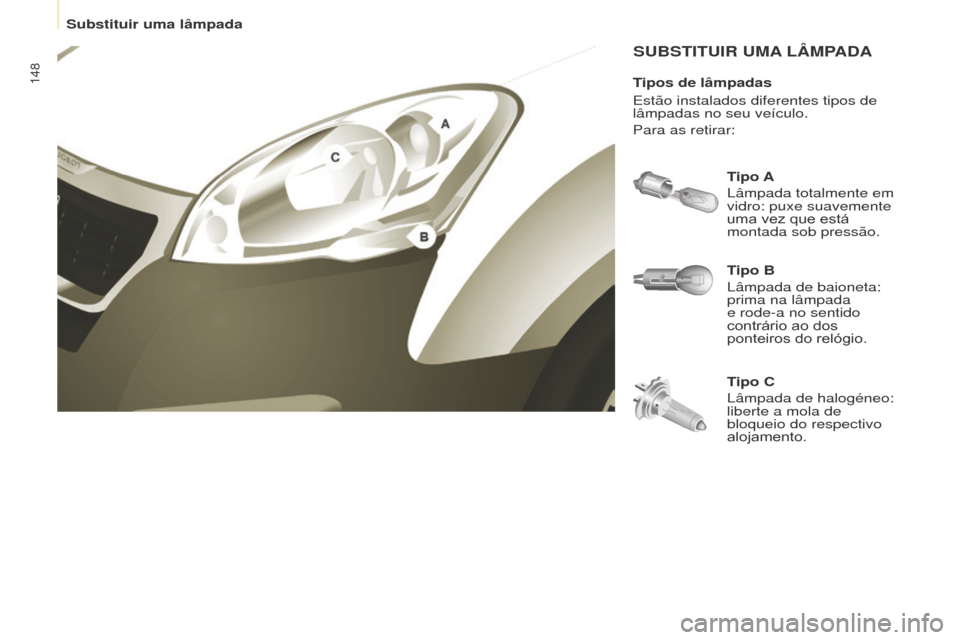

SUBSTITUIR UMA L â MPADA
Tipo B
Lâmpada de baioneta:
prima na lâmpada
e rode-a no sentido
contrário ao dos
ponteiros do relógio. Tipo A
Lâmpada totalmente em
vidro: puxe suavemente
uma vez que está
montada sob pressão.
Tipo C
Lâmpada de halogéneo:
liberte a mola de
bloqueio do respectivo
alojamento.
Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:
Substituir uma lâmpada

149
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

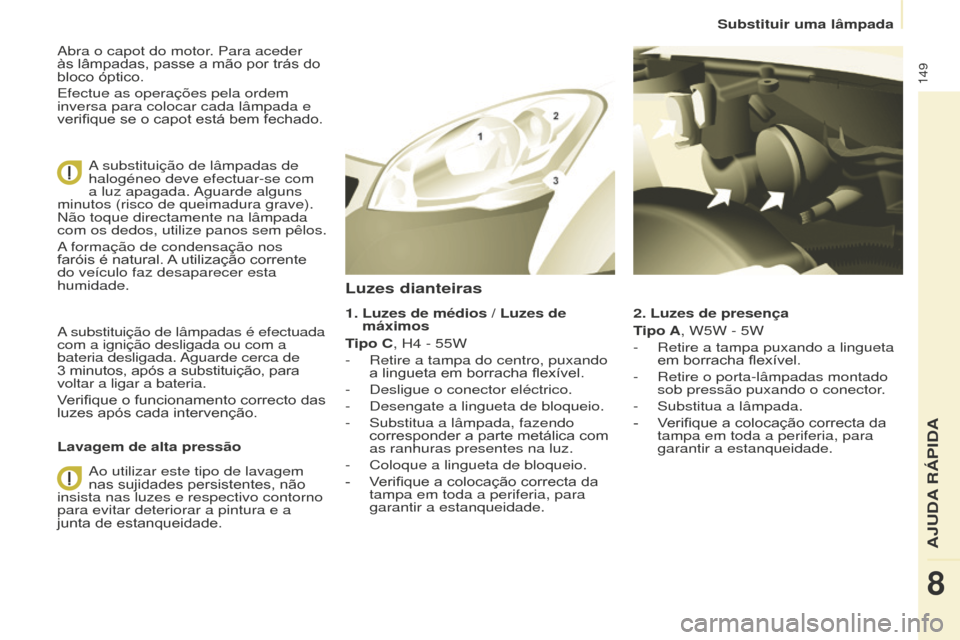

Abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
Efectue as operações pela ordem
inversa para colocar cada lâmpada e
verifique se o capot está bem fechado.A substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada. Aguarde alguns
minutos (risco de queimadura grave).
Não toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
A formação de condensação nos
faróis é natural. A utilização corrente
do veículo faz desaparecer esta
humidade.
A substituição de lâmpadas é efectuada
com a ignição desligada ou com a
bateria desligada. Aguarde cerca de
3
minutos, após a substituição, para
voltar a ligar a bateria.
Verifique o funcionamento correcto das
luzes após cada intervenção.
Lavagem de alta pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. 2. Luzes de presença
Tipo A, W5W - 5W
-

Retire a tampa puxando a lingueta
em borracha flexível.
-


Retire o porta-lâmpadas montado
sob pressão puxando o conector

.
-

Substitua a lâmpada.
-


V
erifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
Luzes dianteiras
1. Luzes de médios / Luzes de
máximos
T
ipo C, H4 - 55W
-

Retire a tampa do centro, puxando
a lingueta em borracha flexível.
-


Desligue o conector eléctrico.
-


Desengate a lingueta de bloqueio.
-


Substitua a lâmpada, fazendo
corresponder a parte metálica com
as ranhuras presentes na luz.
-


Coloque a lingueta de bloqueio.
-


V
erifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
Substituir uma lâmpada
AJUDA R

150
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

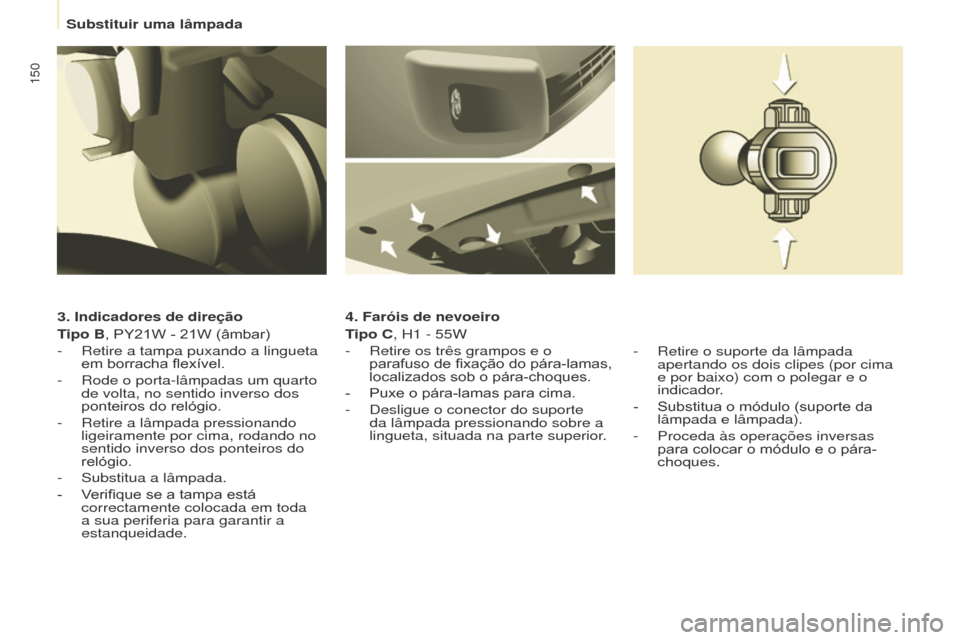

3. Indicadores de direção
Tipo B, PY21W - 21W (âmbar)
-
Retire a tampa puxando a lingueta
em borracha flexível.
-


Rode o porta-lâmpadas um quarto
de volta, no sentido inverso dos
ponteiros do relógio.
-


Retire a lâmpada pressionando
ligeiramente por cima, rodando no
sentido inverso dos ponteiros do
relógio.
-


Substitua a lâmpada.
-


V
erifique se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade. 4. Faróis de nevoeiro
Tipo C, H1
- 55W
-

Retire os três grampos e o
parafuso de fixação do pára-lamas,
localizados sob o pára-choques.
-


Puxe o pára-lamas para cima.
-


Desligue o conector do suporte
da lâmpada pressionando sobre a
lingueta, situada na parte superior

.-

Retire o suporte da lâmpada
apertando os dois clipes (por cima
e por baixo) com o polegar e o
indicador

.
-

Substitua o módulo (suporte da
lâmpada e lâmpada).
-


Proceda às operações inversas
para colocar o módulo e o pára-
choques.
Substituir uma lâmpada
