2015 Peugeot Partner Manual do proprietário (in Portuguese)

151
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015
Luz de mudança de direcção lateral
Tipo A, WY5W - 5W (âmbar)
- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a frente.
-

Consulte a rede PEUGEOT
para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
-

Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente. Dianteiras/T

raseiras
Luzes de tecto
Tipo A, 12V5W - 5W
-

Desencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
-


Puxe a lâmpada e substitua-a.
-


Encaixe a tampa transparente no
respectivo alojamento e certifique-
se de que está fixa.
Substituir uma lâmpada
AJUDA R

152
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015
Este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda.-
Afaste as 4 linguetas para extrair o
porta-lâmpadas.
-

Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-


Substitua a lâmpada.
Ao retirar o bloco óptico:
-


com a porta traseira, puxe o bloco
para o centro do veículo,
-


com portas com dobradiças, puxe o
bloco para fora.Aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fio
de alimentação para não o entalar

.
Depois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
Luzes traseiras
Para obter mais informações sobre as
lâmpadas, consulte "Tipos de lâmpadas".
1. Luzes de travagem / luzes de
presença
T

ipo B, P21/5W - 21/5W
2.

Luzes de mudança de direcção

T

ipo B, PY21W - 21W (âmbar)
3.

Luzes de marcha-atrás

T

ipo B, P21W - 21W
4.

Luzes de nevoeiro

T

ipo B, P21W - 21W
Lavagem de alta pressão Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. Rubrica 9, parte "Substituir uma
roda".
Rubrica 3, parte "Aberturas".
-

Identifique a lâmpada avariada e, em
seguida, abra as portas traseiras a 180º.
- Retire os dois parafusos de fixação
com a ajuda da chave fornecida.
-

A partir do exterior, puxe o bloco óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
Substituir uma lâmpada

153
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

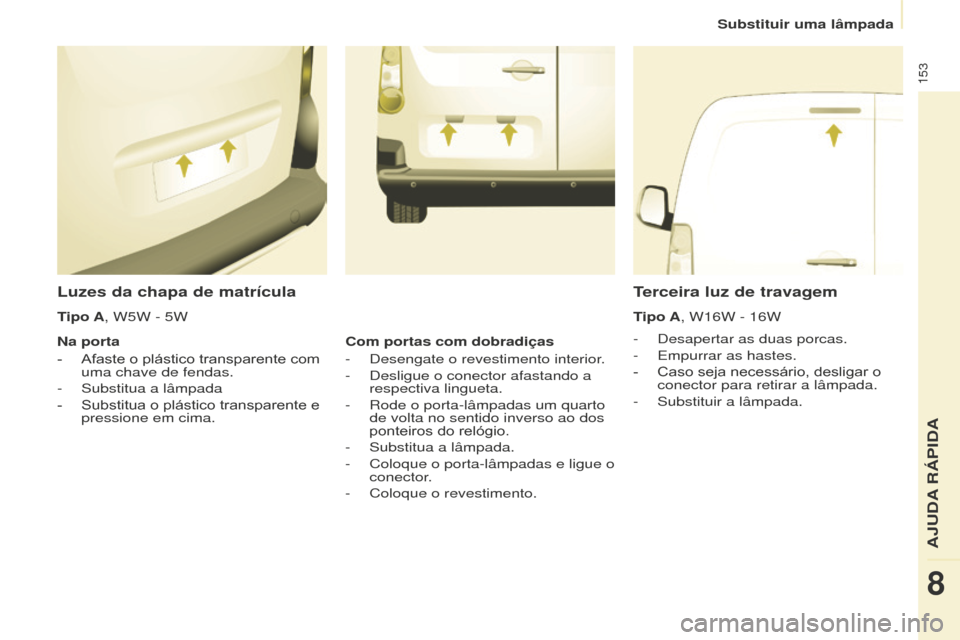

Luzes da chapa de matrícula
- Desapertar as duas porcas.
-
Empurrar as hastes.
-


Caso seja necessário, desligar o
conector para retirar a lâmpada.
-


Substituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-

Afaste o plástico transparente com
uma chave de fendas.
-


Substitua a lâmpada
-


Substitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-


Desengate o revestimento interior

.
-

Desligue o conector afastando a
respectiva lingueta.
-


Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-


Substitua a lâmpada.
-


Coloque o porta-lâmpadas e ligue o
conector

.
-

Coloque o revestimento.
Substituir uma lâmpada
AJUDA R

154
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

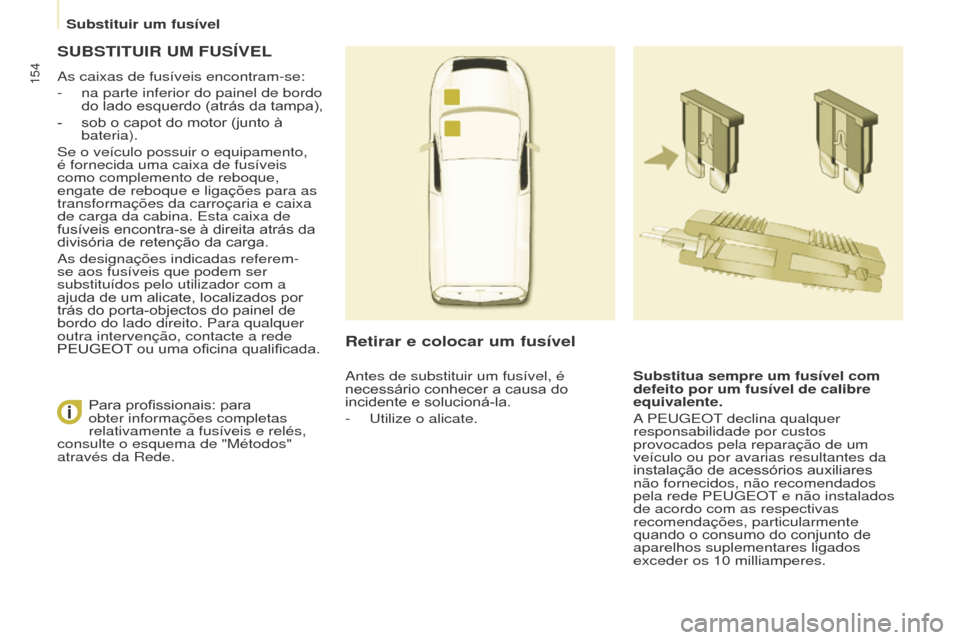

SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis encontram-se:
-
na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
-


sob o capot do motor (junto à
bateria).
Se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina. Esta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
As designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate, localizados por
trás do porta-objectos do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
PEUGEOT

ou uma oficina qualificada.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A PEUGEOT declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PEUGEOT e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 milliamperes.
Para profissionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
-

Utilize o alicate.
Substituir um fusível

155
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

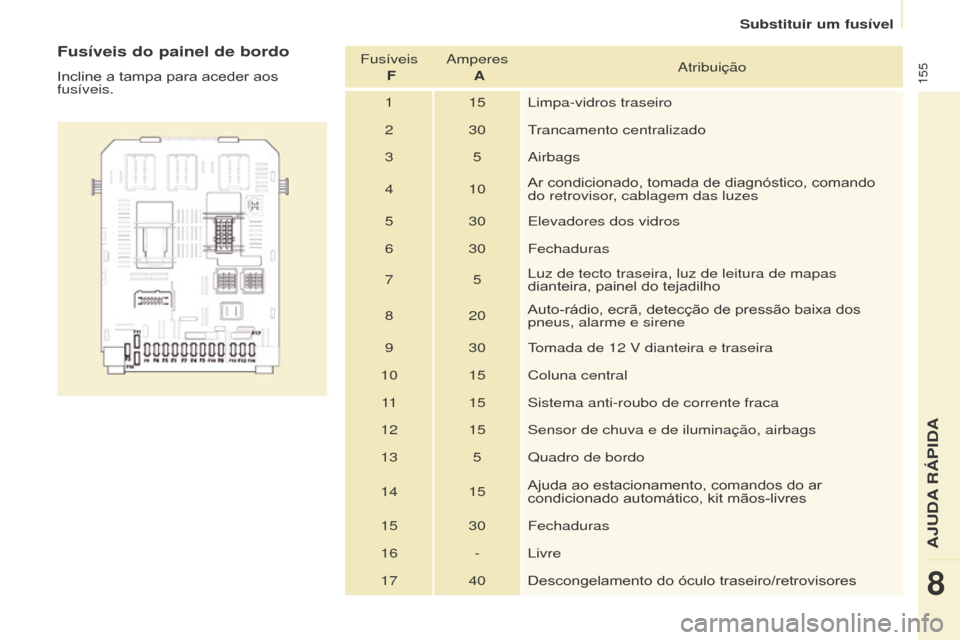

Fusíveis do painel de bordo
Incline a tampa para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 15 Limpa-vidros traseiro
2 30 Trancamento centralizado
3 5 Airbags
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12
V dianteira e traseira
10 15 Coluna central 11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbags
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre 17 40 Descongelamento do óculo traseiro/retrovisores
Substituir um fusível
AJUDA R

156
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

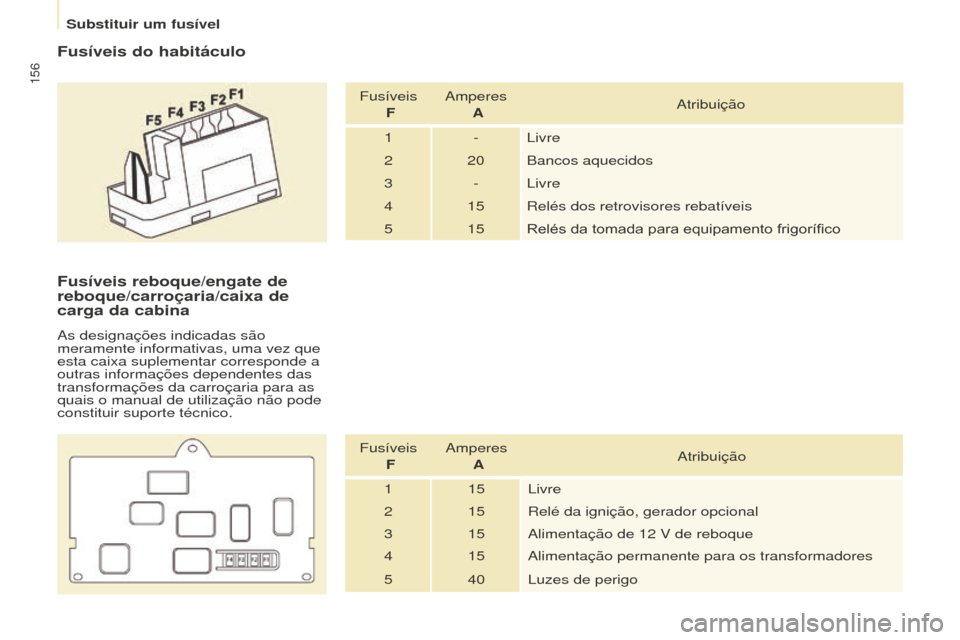

Fusíveis do habitáculo
Fusíveis F Amperes
A Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigorífico
Fusíveis reboque/engate de
reboque/carroçaria/caixa de
carga da cabina
As designações indicadas são
meramente informativas, uma vez que
esta caixa suplementar corresponde a
outras informações dependentes das
transformações da carroçaria para as
quais o manual de utilização não pode
constituir suporte técnico.
Fusíveis F Amperes
A Atribuição
1 15 Livre
2 15 Relé da ignição, gerador opcional
3 15 Alimentação de 12
V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de perigo
Substituir um fusível

157
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015
Fusíveis sob o capot do motor
Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis ou LED
5 15 Componentes do motor
6 10 Sensor angular do volante, ESC
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor 11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda
Substituir um fusível
AJUDA R

158
Partner-2-VU_pt_Chap08_Aide-rapide_ed01-2015

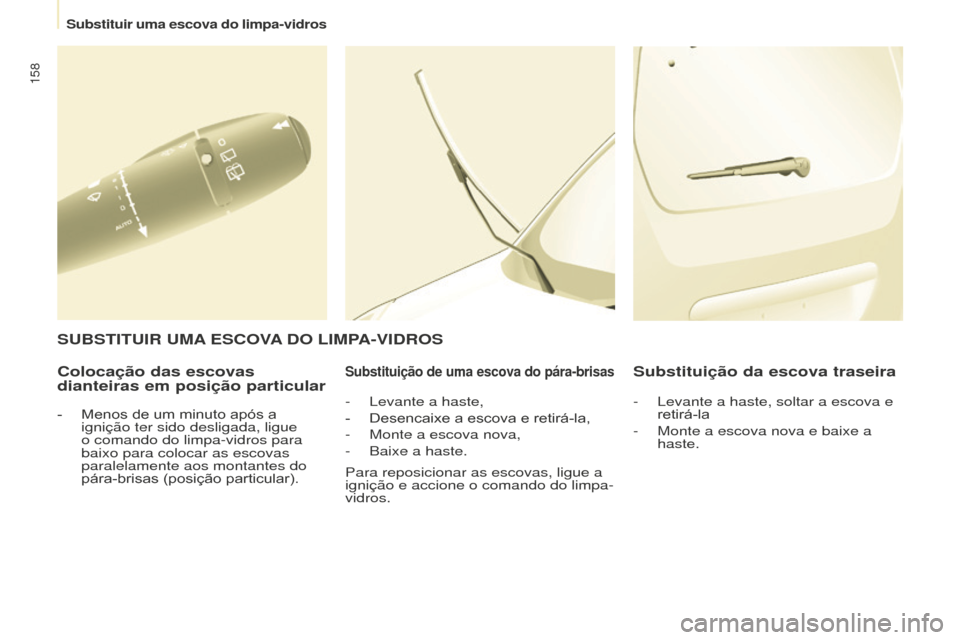

Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do pára-brisasSubstituição da escova traseira
S
UBSTITUIR

UMA


ESCOVA


DO

LIMPA
-
VIDROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular). -
Levante a haste,
- Desencaixe a escova e retirá-la,
-

Monte a escova nova,
-


Baixe a haste.
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros. -

Levante a haste, soltar a escova e
retirá-la
-

Monte a escova nova e baixe a
haste.
Substituir uma escova do limpa-vidros
