2015 Peugeot Partner Manual do proprietário (in Portuguese)

11 9
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015

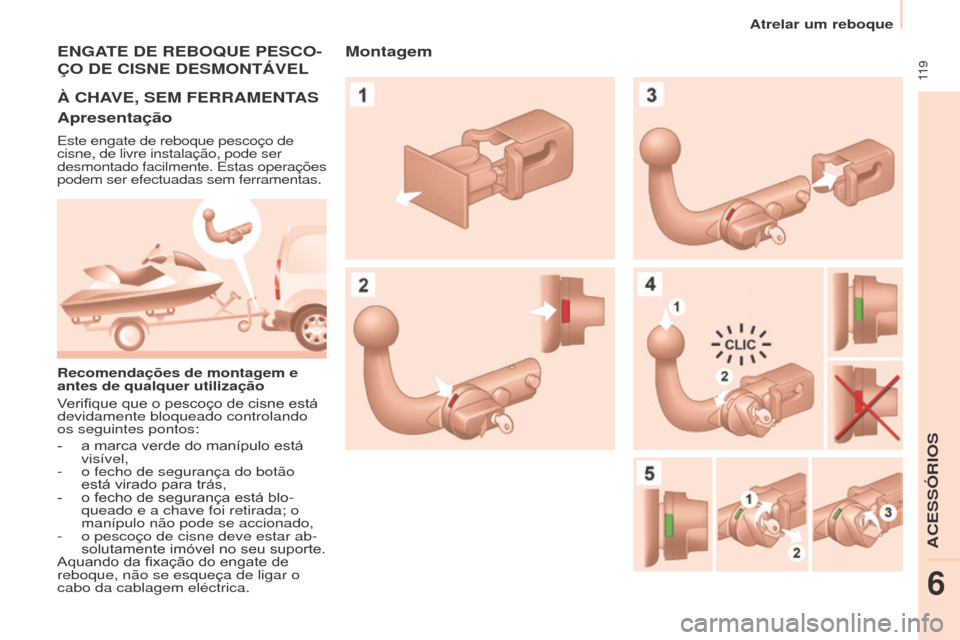

ENGATE DE REBOqUE PESCO-
ÇO
DE CISNE DESMONTÁVEL
à

C h AVE , SEM FERRAMENTAS
Apresentação
Este engate de reboque pescoço de
cisne, de livre instalação, pode ser
desmontado facilmente. Estas operações
podem ser efectuadas sem ferramentas.
Recomendações de montagem e
antes de qualquer utilização
Verifique que o pescoço de cisne está
devidamente bloqueado controlando
os seguintes pontos:
-

a marca verde do manípulo está
visível,
-


o fecho de segurança do botão
está virado para trás,
-


o fecho de segurança está blo
-
queado e a chave foi retirada; o
manípulo não pode se accionado,
-

o pescoço de cisne deve estar ab
-
solutamente imóvel no seu suporte.
Aquando da fixação do engate de
reboque, não se esqueça de ligar o
cabo da cablagem eléctrica.
Montagem
Atrelar um reboque
ACESS

120
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015

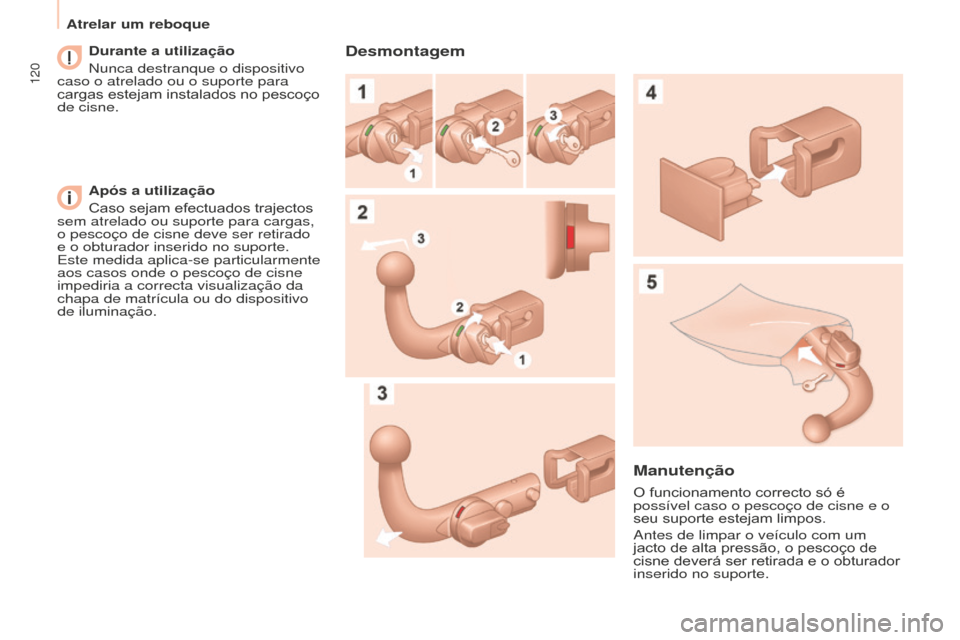

Durante a utilização
Nunca destranque o dispositivo
caso o atrelado ou o suporte para
cargas estejam instalados no pescoço
de cisne.
Após a utilização
Caso sejam efectuados trajectos
sem atrelado ou suporte para cargas,
o pescoço de cisne deve ser retirado
e o obturador inserido no suporte.
Este medida aplica-se particularmente
aos casos onde o pescoço de cisne
impediria a correcta visualização da
chapa de matrícula ou do dispositivo
de iluminação.Desmontagem
Manutenção
O funcionamento correcto só é
possível caso o pescoço de cisne e o
seu suporte estejam limpos.
Antes de limpar o veículo com um
jacto de alta pressão, o pescoço de
cisne deverá ser retirada e o obturador
inserido no suporte.
Atrelar um reboque

121
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015
Auto-rádios, kit mãos-livres,
altifalantes, carregador de CD,
navegação, USB Box, kit vídeo...
Independentemente do material áudio
e telemática proposto no mercado,
as restrições técnicas ligadas à
montagem de um equipamento destas
famílias de produtos obrigam a que
sejam levadas em consideração
as especificidades do material e as
respectivas compatibilidades com
as capacidades do equipamento
de série do seu veículo. Informe-se
previamente junto da rede PEUGEOT. Para evitar qualquer incómodo nos
pedais:
-
posicione correctamente os tapetes
e as fixações,
-

nunca sobreponha vários tapetes
adicionais.
Pesos máximos nas barras
-

Galeria do tejadilho: 120
kg.
-

Barras transversais no tejadilho:
100

kg.
-

Barras transversais sobre barras
longitudinais: 75

kg. Instalação de emissores de rádio-
comunicação
Antes de qualquer instalação de
emissores de rádio-comunicação
em equipamento adicional, com
antenas exteriores no seu veículo,
aconselhamo-lo a contactar um
representante da marca PEUGEOT.
A Rede PEUGEOT comunicar-lhe-á as
características dos emissores (banda
de frequência, potência de saída
máxima, posição da antena, condições
específicas de instalação) que podem
ser montados, em conformidade com a
Directiva Contabilidade Electromagnética
Automóvel (2004/104/CE).
Palas dianteiras, palas traseiras, rodas
em alumínio de 15/17
polegadas,
revestimento das cavas das rodas,
volante em pele, etc.
Líquido lava-vidros, produtos de
limpeza e manutenção interior e
exterior, lâmpadas de substituição,...
Alarme anti-intrusão, gravação
dos vidros, estojo de primeiros-
socorros, colete de segurança de alta
visibilidade, ajuda ao estacionamento
dianteiro e traseiro, triângulo de pré-
sinalização, parafuso anti-roubo das
jantes em alumínio... Revestimentos dos bancos
compatíveis com airbags laterais,
banco, tapetes em borracha e alcatifa,
correntes para a neve, cortina, suporte
para bicicletas na porta da mala, etc.

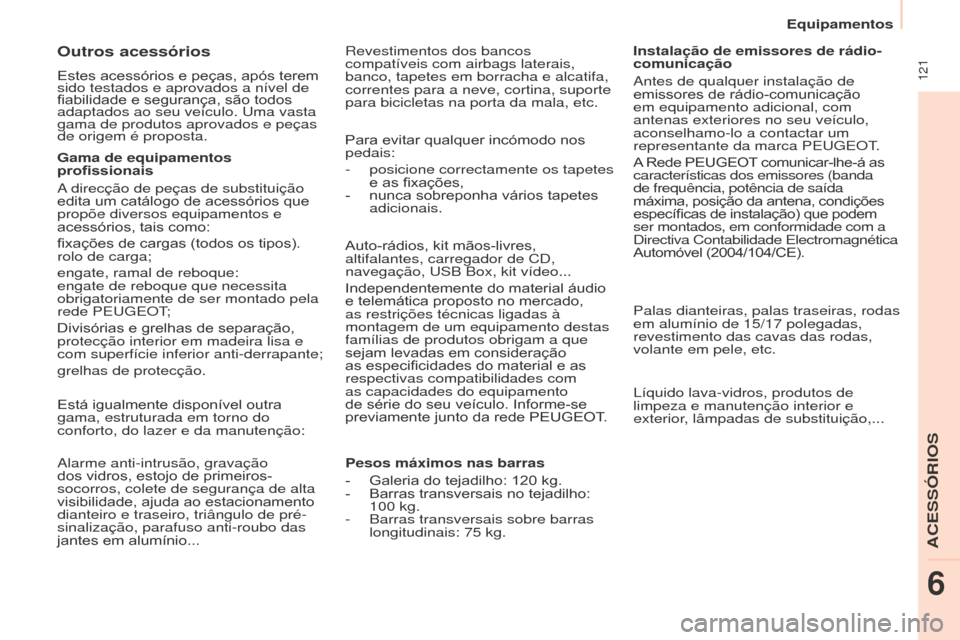

Outros acessórios
Estes acessórios e peças, após terem
sido testados e aprovados a nível de
fiabilidade e segurança, são todos
adaptados ao seu veículo. Uma vasta
gama de produtos aprovados e peças
de origem é proposta.
Gama de equipamentos
profissionais
A direcção de peças de substituição
edita um catálogo de acessórios que
propõe diversos equipamentos e
acessórios, tais como:
fixações de cargas (todos os tipos).
rolo de carga;
engate, ramal de reboque:
engate de reboque que necessita
obrigatoriamente de ser montado pela
rede PEUGEOT;
Divisórias e grelhas de separação,
protecção interior em madeira lisa e
com superfície inferior anti-derrapante;
grelhas de protecção.
Está igualmente disponível outra
gama, estruturada em torno do
conforto, do lazer e da manutenção:
Equipamentos
ACESS

122
Partner-2-VU_pt_Chap06_Accessoire_ed01-2015
A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela Automóveis
PEUGEOT, pode provocar uma
avaria do sistema eléctrico do seu
veículo. Tenha isto em consideração
e recomendamos que contacte
um representante da marca, para
que lhe seja apresentada a gama
de equipamentos ou acessórios
aprovados.
Consoante os países de
comercialização, os equipamentos
como: coletes de segurança de
alta visibilidade, triângulos de pré-
sinalização, lâmpadas de substituição,
fusíveis, testes de alcoolémia, etc. são
obrigatórias a bordo do veículo.
Equipamentos

123
Partner-2-VU_pt_Chap07_Verification_ed01-2015

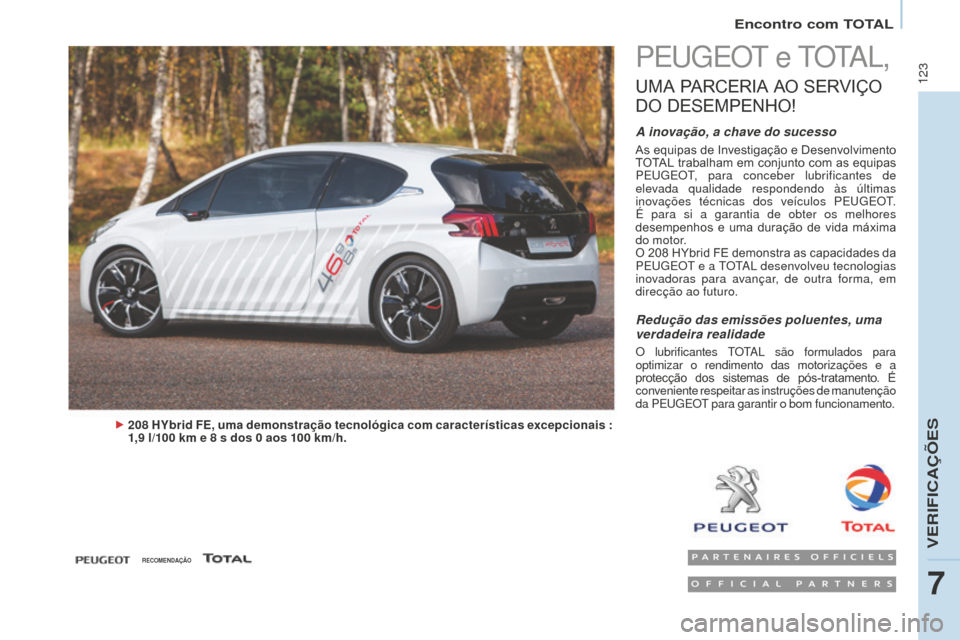

PEUGEOT e TOTAL,
UMA PARCERIA A O S ERVIÇO
D

O
DE
SEMPENHO
!
A inovação, a chave do sucesso
As equipas de Investigação e Desenvolvimento
TOTAL trabalham em conjunto com as equipas
PEUGEOT, para conceber lubrificantes de
elevada qualidade respondendo às últimas
inovações técnicas dos veículos PEUGEOT.
É para si a garantia de obter os melhores
desempenhos e uma duração de vida máxima
do motor.
O 208

H
Ybrid FE demonstra as capacidades da
PEUGEOT e a TOTAL desenvolveu tecnologias
inovadoras para avançar, de outra forma, em
direcção ao futuro.
208 hybrid FE, uma demonstração tecnológica com características excepcionais :
1,9 l/100 km e 8 s dos 0 aos 100 km/h.
Redução das emissões poluentes, uma
verdadeira realidade
O lubrificantes TOTAL são formulados para
optimizar o rendimento das motorizações e a
protecção dos sistemas de pós-tratamento. É
conveniente respeitar as instruções de manutenção
da PEUGEOT para garantir o bom funcionamento.
RECOMENDAÇÃO
Encontro com TOTAL
VERIFICA

124
Partner-2-VU_pt_Chap07_Verification_ed01-2015
ABERTURA DO CAPOT
h aste do capot
Fixar a haste no respectivo
compartimento, identificado por um
autocolante no lado esquerdo do veículo,
no sentido de manter o capot aberto.
Antes de fechar o capot, voltar a
colocar a haste no respectivo suporte
sem forçar em demasia.
A partir do exterior
Elevar ligeiramente o capot, passando
a mão aberta com a palma para baixo
para facilitar o acesso.
Com esta mão, empurrar a barra para
a esquerda e abrir o capot.
A partir do interior
Puxar o comando colocado debaixo do
painel de bordo. O capot do motor é
desbloqueado.
Para fechar
Baixar o capot e largá-lo perto do fim de
curso. Verificar se o capot fica fechado.
Evitar manobrar o capot quando
estiver vento forte.
Abertura do capot

125
Partner-2-VU_pt_Chap07_Verification_ed01-2015
MOTOR A GASOLINA
1. Reservatório do líquido lava-vidros
dianteiro.
2.

Caixa de fusíveis.
3.


Depósito do líquido de
arrefecimento do motor

. Ligações da bateria:
+

Ponto metálico positivo.
-


Ponto metálico negativo (massa).
T

enha atenção a todas as intervenções efectuadas no capot do \
motor.
4. Depósito do líquido dos travões e
embraiagem.
5.

Filtro do ar
.
6.

V
areta do óleo do motor.7.
Enchimento do óleo do motor .
8.
Depósito de líquido da direcção
assistida.
Debaixo do capot
VERIFICA

126
Partner-2-VU_pt_Chap07_Verification_ed01-2015

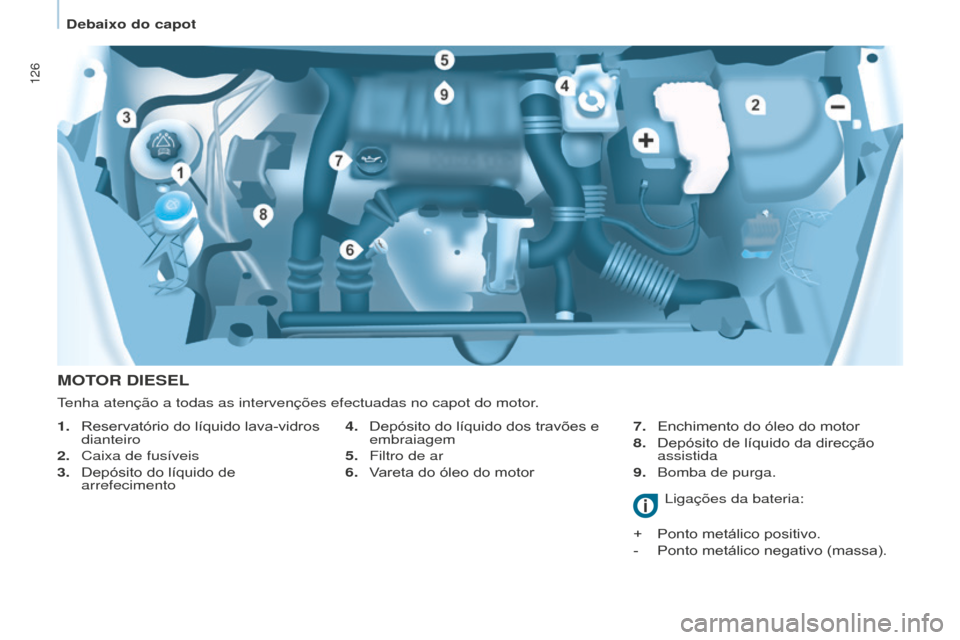

MOTOR DIESEL
4. Depósito do líquido dos travões e
embraiagem
5.

Filtro de ar
6.


V
areta do óleo do motor 7.
Enchimento do óleo do motor
8.
Depósito de líquido da direcção
assistida
9.


Bomba de purga.
1.

Reservatório do líquido lava-vidros
dianteiro
2.

Caixa de fusíveis
3.


Depósito do líquido de
arrefecimento Ligações da bateria:
+


Ponto metálico positivo.
-


Ponto metálico negativo (massa).
T

enha atenção a todas as intervenções efectuadas no capot do \
motor.
Debaixo do capot
