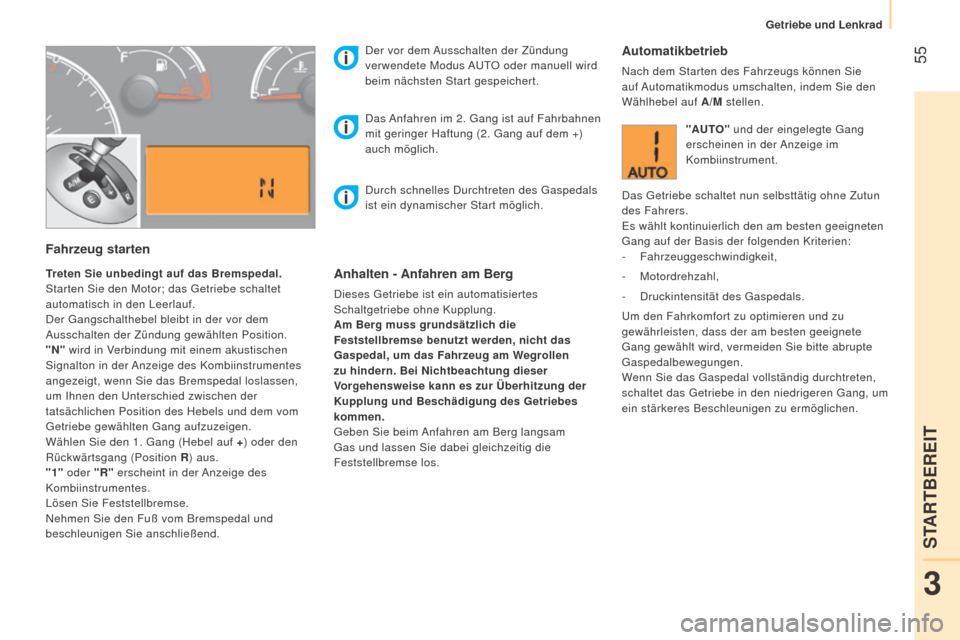

Fahrzeug starten
Treten Sie unbedingt auf das Bremspedal.
Starten Sie den Motor; das Getriebe schaltet
automatisch in den Leerlauf.
Der Gangschalthebel bleibt in der vor dem
Ausschalten der Zündung gewählten Position.
"N" wird in Verbindung mit einem akustischen
Signalton in der Anzeige des Kombiinstrumentes
angezeigt, wenn Sie das Bremspedal loslassen,
um Ihnen den Unterschied zwischen der
tatsächlichen Position des Hebels und dem vom
Getriebe gewählten Gang aufzuzeigen.
Wählen Sie den 1. Gang (Hebel auf +) oder den
Rückwärtsgang (Position R ) aus.
"1" oder "R" erscheint in der Anzeige des
Kombiinstrumentes.
Lösen Sie Feststellbremse.
n

ehmen Sie den Fuß vom Bremspedal und
beschleunigen Sie anschließend. Der vor dem Ausschalten der Zündung
verwendete Modus AUTO oder manuell wird
beim nächsten Start gespeichert.Anhalten - Anfahren am Berg
Dieses Getriebe ist ein automatisiertes
Schaltgetriebe ohne Kupplung.
Am Berg muss grundsätzlich die
Feststellbremse benutzt werden, nicht das
Gaspedal, um das Fahrzeug am Wegrollen
zu hindern. Bei Nichtbeachtung dieser
Vorgehensweise kann es zur Überhitzung der
Kupplung und Beschädigung des Getriebes
kommen.
Geben Sie beim Anfahren am Berg langsam
Gas und lassen Sie dabei gleichzeitig die
Feststellbremse los.
Das Anfahren im 2. Gang ist auf Fahrbahnen
mit geringer Haftung (2. Gang auf dem +)
auch möglich.
Automatikbetrieb
nach dem Starten des Fahrzeugs können Sie
auf Automatikmodus umschalten, indem Sie den
Wählhebel auf A/M stellen.
"AUTO" und der eingelegte Gang
erscheinen in der Anzeige im
Kombiinstrument.
Das Getriebe schaltet nun selbsttätig ohne Zutun
des Fahrers.
Es wählt kontinuierlich den am besten geeigneten
Gang auf der Basis der folgenden Kriterien:
-
Fahrzeuggeschwindigkeit,
-
Motordrehzahl,
-

Druckintensität des Gaspedals.
Um den Fahrkomfort zu optimieren und zu


gewährleisten, dass der am besten geeignete
Gang gewählt wird, vermeiden Sie bitte abrupte
Gaspedalbewegungen.
Wenn Sie das Gaspedal vollständig durchtreten,
schaltet das Getriebe in den niedrigeren Gang, um
ein stärkeres Beschleunigen zu ermöglichen.
Durch schnelles Durchtreten des Gaspedals


ist ein dynamischer Start möglich.
3
STARTBEREIT
Getriebe und Lenkrad

56
Bipper_de_Chap03_pret-a-partir_ed02-2014
Fahrzeug anhalten
Um den Motor auszustellen, sollten Sie bei
getretenem Bremspedal:
-
den 1. Gang oder den Rückwärtsgang

auswählen,
-

die Feststellbremse anziehen, um das

Fahrzeug gegen Wegrollen abzusichern,
-

die Zündung ausschalten.
Kurzzeitiger Gangwechsel im
Modus

AUTO
Sie können einen Gangwechsel auch mit Hilfe des
Gangwählhebels durchführen.
Durch diesen Vorgang wird der Automatikbetrieb
nicht deaktiviert, ermöglicht jedoch eine kurzzeitige
n

utzung der Funktionen des Stufenschaltbetriebs
(z.B. bei einem Überholmanöver, ...).
"AUTO" wird weiterhin in der Anzeige des
Kombiinstrumentes angezeigt.
"ECO"-Modus
Dieses Programm ergänzt die Funktion des
Automatikbetriebs und dient der Reduktion des
Kraftstoffverbrauchs.
Drücken Sie auf die Taste E , um das Programm zu
aktivieren.
Stufenschaltbetrieb
Wenn Sie im Automatikbetrieb gefahren sind, können
Sie in den Stufenschaltbetrieb umschalten, indem Sie
erneut den Wählhebel auf A /M stellen.
"E" erscheint in der Anzeige des
Kombiinstrumentes neben "AUTO"
und dem vom Getriebe gewählten
Gang.
Das Getriebe wählt also den an die
Fahrzeuggeschwindigkeit, die Motordrehzahl und
die Druckintensität des Gaspedals angepassten
Gang, um den Kraftstoffverbrauch zu senken. "AUTO" erlischt und in der Anzeige
im Kombiinstrument erscheinen
nacheinander die eingelegten Gänge.
Sie müssen Ihren Fuß nicht vom Gas nehmen, um
einen Gang zu wechseln.
Die Schaltbefehle werden nur ausgeführt, wenn es
die Motordrehzahl zulässt. Wenn ein Gangwechsel
nicht möglich ist, löst das System einen
akustischen Signalton aus.
Bei geringem Tempo zum Beispiel bei Annäherung
an ein Stoppschild oder eine Ampel schaltet das
Getriebe automatisch bis in den 1. Gang zurück. Lösen Sie die Feststellbremse nachdem der
eingelegte Gang im Kombiinstrument nicht
mehr angezeigt wird.
Verlassen Sie das Fahrzeug nie, wenn das
Getriebe in Leerlaufstellung steht (Position N
).
In diesem Fall ertönt ein akustischer Signalton
beim Ausschalten der Zündung (Zündschlüssel auf
Position STOP).
Getriebe und Lenkrad

57
Bipper_de_Chap03_pret-a-partir_ed02-2014
Reinitialisierung
Drehen Sie den Zündschlüssel in Position MAR.nach 10 Sekunden sollte der eingelegte Gang in
der Anzeige des Kombiinstrumentes erscheinen.
Drehen Sie ansonsten der Zündschlüssel in die
Position STOP und warten Sie bis die Anzeige im
Kombiinstrument erlischt.
Drehen Sie erneut den Zündschlüssel in die
Position MAR. Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit der Anzeige
einer Meldung in der Anzeige des
Kombiinstrumentes weist auf eine
unsachgemäße Bedienung des
Getriebes durch den Fahrer hin.
Wenn bei eingeschalteter Zündung diese
Kontrollleuchte in Verbindung mit einem
akustischen Signal und einer Meldung in der
Anzeige des Kombiinstruments blinkt, weist dies
auf eine Betriebsstörung im Getriebe hin.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Sollte das Problem weiterbestehen, lassen


Sie das System von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Schalten Sie während der Fahrt niemals in
den Leerlauf (Position N).
Legen Sie den Rückwärtsgang (Position R ) nur
ein, wenn Sie das Fahrzeug mit dem Fuß auf der
Bremse festhalten.
Durch gleichzeitiges Treten des Gas- und
Bremspedals kann das Getriebe beschädigt
werden.
Notbetrieb - verzögertes Starten
Dieses Verfahren sollte angewandt werden, wenn
das System das Treten des Bremspedals nicht
erkennt oder das Getriebe beim Starten des
Motors eine Funktionsstörung aufweist.
Treten Sie das Bremspedal durch.
Drehen Sie mindestens 7
Sekunden lang den
Zündschlüssel in Position AV V .
Der Motor springt an.
Das System bleibt im
n otbetrieb; das Getriebe
schaltet nicht über den eingelegten 3. Gang hinaus
und der Automatikbetrieb ist deaktiviert.
Falls der Motor nicht anspringt, lassen


Sie das System von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Betriebsstörung Bei längerem Fahrzeugstillstand bei
laufendem Motor empfiehlt es sich, das
Getriebe in der
n eutralstellung (Position N )
zu halten.
Bei Fahrzeugstillstand, laufendem Motor und
eingelegtem 1., 2. Gang oder Rückwärtsgang
schaltet das Getriebe unter folgenden
Bedingungen automatisch in den Leerlauf, wobei
gleichzeitig ein akustischer Signalton ertönt:
-

wenn Gas- und/oder Bremspedal innerhalb von

mindestens 3
Minuten nicht betätigt wurden,
-

wenn das Bremspedal länger als 10
Minuten
betätigt wird,
-

wenn die Fahrertür geöf
fnet wird und Gas und/
oder Bremspedal seit mindestens anderthalb
Sekunden nicht mehr betätigt worden sind,
-

wenn ein Defekt des Getriebes vorliegt. V

ergewissern Sie sich beim Abschleppen
Ihres Fahrzeugs, dass das Getriebe in
n

eutralstellung steht (Position N).
Beim Durchqueren einer überschwemmten
Straße oder Furt stets im Schritttempo
fahren.
3
STARTBEREIT
Getriebe und Lenkrad

58
Bipper_de_Chap03_pret-a-partir_ed02-2014

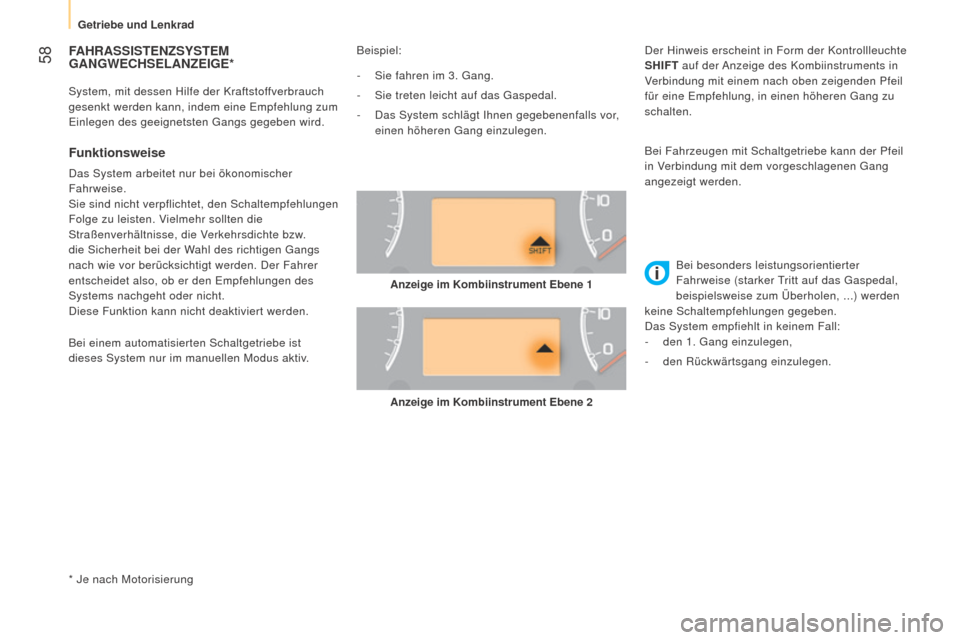

FAHRASSISTENZSy STEM
G ANGWECHSELANZEIGE *
* Je nach Motorisierung
Funktionsweise
Das System arbeitet nur bei ökonomischer
Fahrweise.
Sie sind nicht verpflichtet, den Schaltempfehlungen
Folge zu leisten. Vielmehr sollten die
Straßenverhältnisse, die Verkehrsdichte bzw.
die Sicherheit bei der Wahl des richtigen Gangs
nach wie vor berücksichtigt werden. Der Fahrer
entscheidet also, ob er den Empfehlungen des
Systems nachgeht oder nicht.
Diese Funktion kann nicht deaktiviert werden. Beispiel:
System, mit dessen Hilfe der Kraftstoffverbrauch
gesenkt werden kann, indem eine Empfehlung zum
Einlegen des geeignetsten Gangs gegeben wird.
Anzeige im Kombiinstrument Ebene 2Bei besonders leistungsorientierter
Fahrweise (starker Tritt auf das Gaspedal,
beispielsweise zum Überholen, ...) werden
keine Schaltempfehlungen gegeben.
Das System empfiehlt in keinem Fall:
-

den 1. Gang einzulegen,
-


den Rückwärtsgang einzulegen.
-


Sie fahren im 3. Gang.
-

Sie treten leicht auf das Gaspedal.
-

Das System schlägt Ihnen gegebenenfalls vor
,
einen höheren Gang einzulegen.
Bei Fahrzeugen mit Schaltgetriebe kann der Pfeil
in Verbindung mit dem vorgeschlagenen Gang
angezeigt werden.
Bei einem automatisierten Schaltgetriebe ist
dieses System nur im manuellen Modus aktiv. Der Hinweis erscheint in Form der Kontrollleuchte
SHIFT auf der Anzeige des Kombiinstruments in
Verbindung mit einem nach oben zeigenden Pfeil
für eine Empfehlung, in einen höheren Gang zu
schalten.
Anzeige im Kombiinstrument Ebene 1
Getriebe und Lenkrad

59
Bipper_de_Chap03_pret-a-partir_ed02-2014

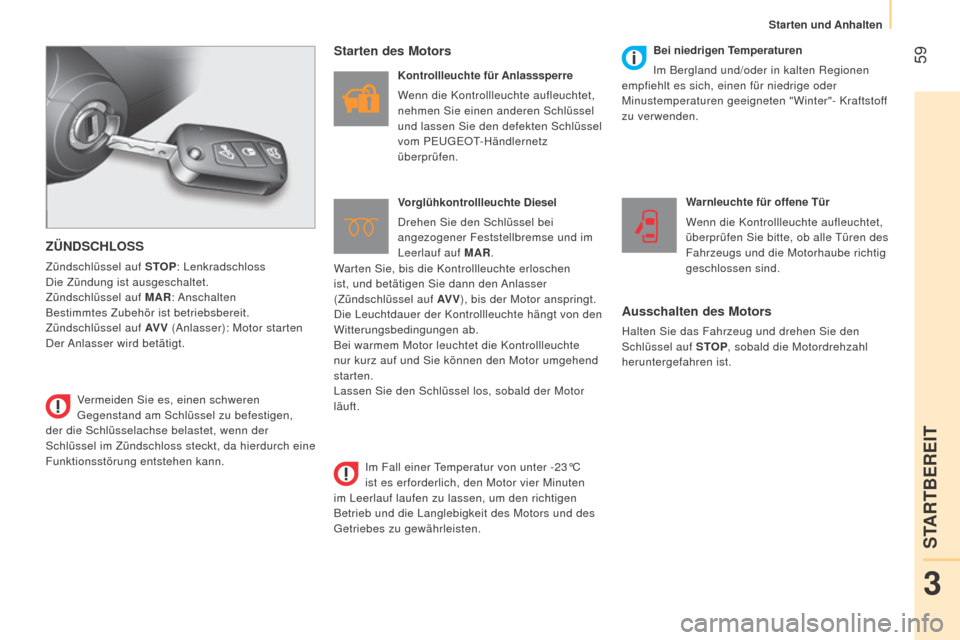

ZÜNDSCHLOSS
Zündschlüssel auf STOP: Lenkradschloss
Die Zündung ist ausgeschaltet.
Zündschlüssel auf MAR: Anschalten
Bestimmtes Zubehör ist betriebsbereit.
Zündschlüssel auf AV V (Anlasser): Motor starten
Der Anlasser wird betätigt.
Starten des Motors
Kontrollleuchte für Anlasssperre
Wenn die Kontrollleuchte aufleuchtet,
nehmen Sie einen anderen Schlüssel
und lassen Sie den defekten Schlüssel
vom PEUGEOT-Händlernetz
überprüfen.
Vorglühkontrollleuchte Diesel
Drehen Sie den Schlüssel bei
angezogener Feststellbremse und im
Leerlauf auf MAR. Warnleuchte für offene Tür
Wenn die Kontrollleuchte aufleuchtet,
überprüfen Sie bitte, ob alle Türen des
Fahrzeugs und die Motorhaube richtig
geschlossen sind.
Ausschalten des Motors
Halten Sie das Fahrzeug und drehen Sie den
Schlüssel auf STOP, sobald die Motordrehzahl
heruntergefahren ist.
Vermeiden Sie es, einen schweren
Gegenstand am Schlüssel zu befestigen,
der die Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, da hierdurch eine
Funktionsstörung entstehen kann. Bei niedrigen Temperaturen
Im Bergland und/oder in kalten Regionen
empfiehlt es sich, einen für niedrige oder
Minustemperaturen geeigneten "Winter"- Kraftstoff
zu verwenden.
Warten Sie, bis die Kontrollleuchte erloschen
ist, und betätigen Sie dann den Anlasser
(Zündschlüssel auf AV V ), bis der Motor anspringt.
Die Leuchtdauer der Kontrollleuchte hängt von den
Witterungsbedingungen ab.
Bei warmem Motor leuchtet die Kontrollleuchte
nur kurz auf und Sie können den Motor umgehend
starten.
Lassen Sie den Schlüssel los, sobald der Motor
läuft.
Im Fall einer Temperatur von unter -23°C
ist es erforderlich, den Motor vier Minuten
im Leerlauf laufen zu lassen, um den richtigen
Betrieb und die Langlebigkeit des Motors und des
Getriebes zu gewährleisten.
3
STARTBEREIT
Starten und Anhalten

60
Bipper_de_Chap03_pret-a-partir_ed02-2014

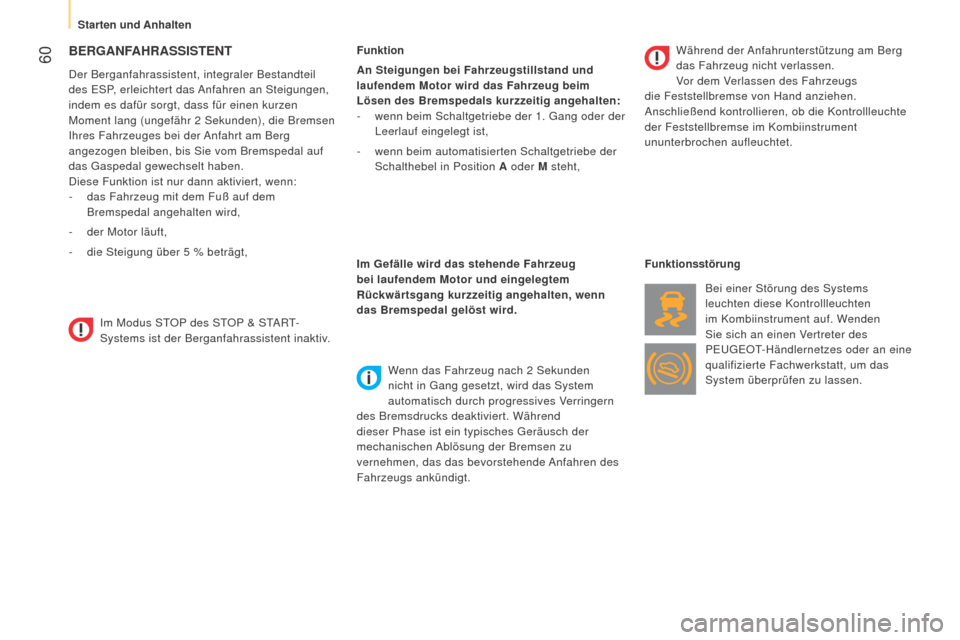

BERGANFAHRASSISTENT
Der Berganfahrassistent, integraler Bestandteil
des ESP, erleichtert das Anfahren an Steigungen,
indem es dafür sorgt, dass für einen kurzen
Moment lang (ungefähr 2 Sekunden), die Bremsen
Ihres Fahrzeuges bei der Anfahrt am Berg
angezogen bleiben, bis Sie vom Bremspedal auf
das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert, wenn:
-

das Fahrzeug mit dem Fuß auf dem

Bremspedal angehalten wird,
-

der Motor läuft,
-


die Steigung über 5
% beträgt, Funktion
An Steigungen bei Fahrzeugstillstand und
laufendem Motor wird das Fahrzeug beim
Lösen des Bremspedals kurzzeitig angehalten:
-

wenn beim Schaltgetriebe der 1. Gang oder der

Leerlauf eingelegt ist,
-

wenn beim automatisierten Schaltgetriebe der

Schalthebel in Position A oder M steht,
Im Gefälle wird das stehende Fahrzeug
bei laufendem Motor und eingelegtem
Rückwärtsgang kurzzeitig angehalten, wenn
das Bremspedal gelöst wird. Wenn das Fahrzeug nach 2
Sekunden
nicht in Gang gesetzt, wird das System
automatisch durch progressives Verringern
des Bremsdrucks deaktiviert. Während
dieser Phase ist ein typisches Geräusch der
mechanischen Ablösung der Bremsen zu
vernehmen, das das bevorstehende Anfahren des
Fahrzeugs ankündigt. Während der Anfahrunterstützung am Berg
das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs
die Feststellbremse von Hand anziehen.
Anschließend kontrollieren, ob die Kontrollleuchte
der Feststellbremse im Kombiinstrument
ununterbrochen aufleuchtet.
Funktionsstörung
Bei einer Störung des Systems
leuchten diese Kontrollleuchten
im Kombiinstrument auf. Wenden
Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das
System überprüfen zu lassen.
Im Modus STOP des STOP & START-
Systems ist der Berganfahrassistent inaktiv.
Starten und Anhalten

61
Bipper_de_Chap03_pret-a-partir_ed02-2014
- Schalten Sie beim Schaltgetriebe den
Schalthebel bei stehendem Fahrzeug in den
Leerlauf und lassen Sie anschließend das
Kupplungspedal wieder los,
-

Halten Sie beim
automatisierten
Schaltgetriebe bei stehendem Fahrzeug das
Bremspedal getreten. Spezielle Situationen: Modus STOP nicht
verfügbar
Der Modus STOP wird in den folgenden Fällen
nicht aktiviert:
-

wenn die Fahrertür geöf
fnet ist,
-
wenn der Sicherheitsgurt des Fahrers gelöst ist,
-

wenn der Rückwärtsgang eingelegt ist,
-

wenn bestimmte Bedingungen (Batterieladung,

Motortemperatur, Regenerierung des
Partikelfilters, Bremsunterstützung,
Außentemperatur, etc.) dies erfordern, um
Kontrolle des Systems sicherzustellen.
In diesem Fall erscheint eine Meldung
in der Anzeige des Kombiinstrumentes
in Verbindung mit der Kontrollleuchte
"S", die einige Sekunden lang blinkt und
dann erlischt.
Dies ist eine normale Funktion.

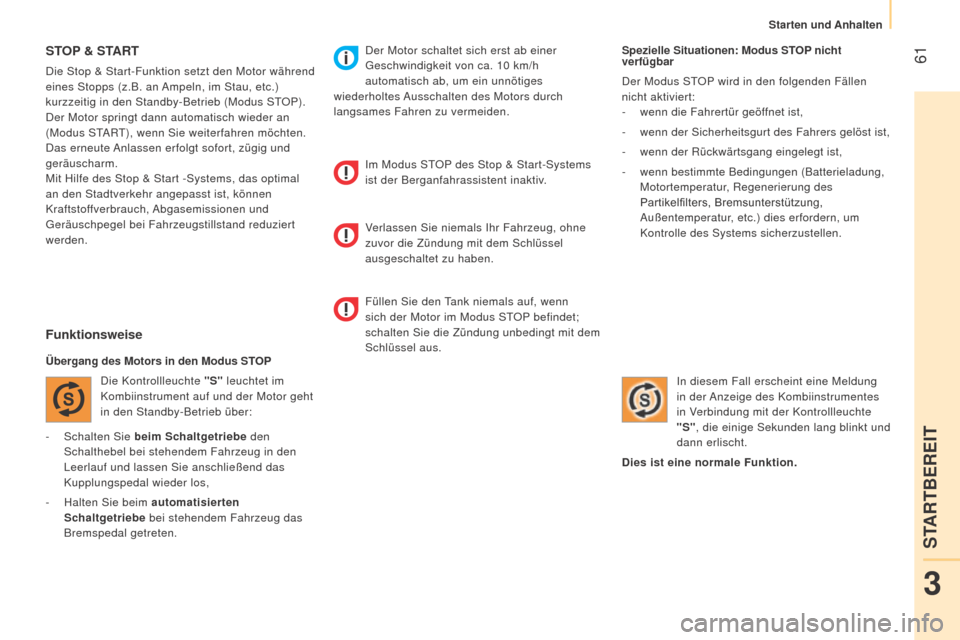

STOP & START
Die Stop & Start-Funktion setzt den Motor während
eines Stopps (z.B. an Ampeln, im Stau, etc.)
kurzzeitig in den Standby-Betrieb (Modus STOP).
Der Motor springt dann automatisch wieder an
(Modus START), wenn Sie weiterfahren möchten.
Das erneute Anlassen erfolgt sofort, zügig und
geräuscharm.
Mit Hilfe des Stop & Start -Systems, das optimal
an den Stadtverkehr angepasst ist, können
Kraftstoffverbrauch, Abgasemissionen und
Geräuschpegel bei Fahrzeugstillstand reduziert
werden.
Funktionsweise
Übergang des Motors in den Modus STOP Die Kontrollleuchte "S" leuchtet im
Kombiinstrument auf und der Motor geht
in den Standby-Betrieb über: Der Motor schaltet sich erst ab einer
Geschwindigkeit von ca. 10
km/h
automatisch ab, um ein unnötiges
wiederholtes Ausschalten des Motors durch
langsames Fahren zu vermeiden.
Im Modus STOP des Stop & Start-Systems
ist der Berganfahrassistent inaktiv.
Verlassen Sie niemals Ihr Fahrzeug, ohne
zuvor die Zündung mit dem Schlüssel
ausgeschaltet zu haben.
Füllen Sie den
Tank niemals auf, wenn
sich der Motor im Modus STOP befindet;
schalten Sie die Zündung unbedingt mit dem
Schlüssel aus.
3
STARTBEREIT
Starten und Anhalten

62
Bipper_de_Chap03_pret-a-partir_ed02-2014

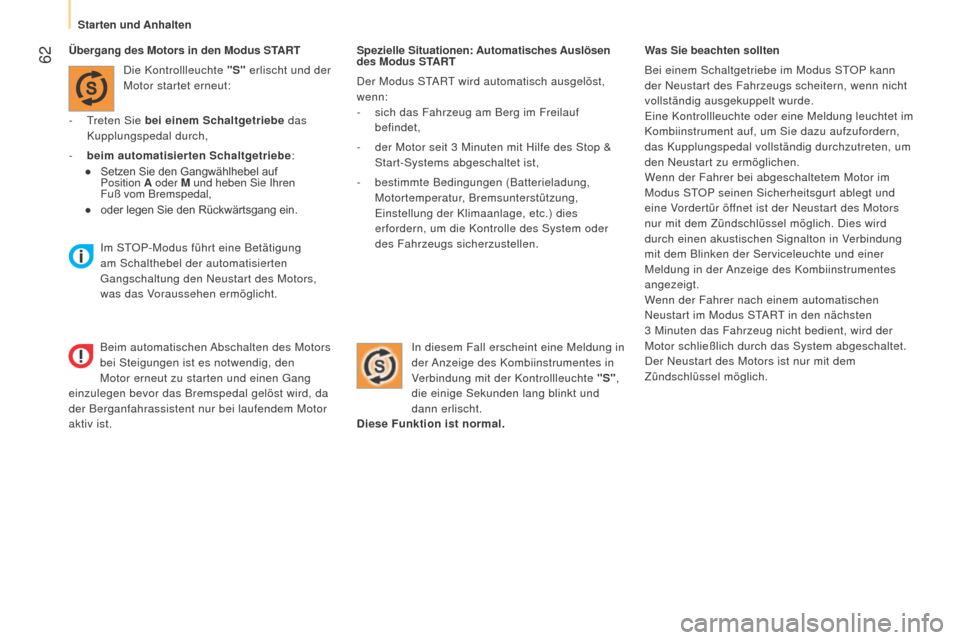

Spezielle Situationen: Automatisches Auslösen
des Modus START
Der Modus START wird automatisch ausgelöst,
wenn:
-
sich das Fahrzeug am Berg im Freilauf

befindet,
-

der Motor seit 3
Minuten mit Hilfe des Stop &
Start-Systems abgeschaltet ist,
-

bestimmte Bedingungen (Batterieladung,

Motortemperatur, Bremsunterstützung,
Einstellung der Klimaanlage, etc.) dies
erfordern, um die Kontrolle des System oder
des Fahrzeugs sicherzustellen. Was Sie beachten sollten
Bei einem Schaltgetriebe im Modus STOP kann
der
n eustart des Fahrzeugs scheitern, wenn nicht
vollständig ausgekuppelt wurde.
Eine Kontrollleuchte oder eine Meldung leuchtet im
Kombiinstrument auf, um Sie dazu aufzufordern,
das Kupplungspedal vollständig durchzutreten, um
den
n eustart zu ermöglichen.
Wenn der Fahrer bei abgeschaltetem Motor im
Modus STOP seinen Sicherheitsgurt ablegt und
eine Vordertür öffnet ist der
n eustart des Motors
nur mit dem Zündschlüssel möglich. Dies wird
durch einen akustischen Signalton in Verbindung
mit dem Blinken der Serviceleuchte und einer
Meldung in der Anzeige des Kombiinstrumentes
angezeigt.
Wenn der Fahrer nach einem automatischen
n

eustart im Modus START in den nächsten
3
Minuten das Fahrzeug nicht bedient, wird der
Motor schließlich durch das System abgeschaltet.
Der
n eustart des Motors ist nur mit dem
Zündschlüssel möglich.
Übergang des Motors in den Modus START
Die Kontrollleuchte "S" erlischt und der
Motor startet erneut:
-

T

reten Sie bei einem Schaltgetriebe das
Kupplungspedal durch,
-

beim automatisierten Schaltgetriebe

:
●

Setzen Sie den Gangwählhebel auf
Position

A oder M und heben Sie Ihren
Fuß vom Bremspedal,
●

oder legen Sie de

n Rückwärtsgang ein. In diesem Fall erscheint eine Meldung in
der Anzeige des Kombiinstrumentes in
Verbindung mit der Kontrollleuchte "S",
die einige Sekunden lang blinkt und
dann erlischt.
Diese Funktion ist normal.
Im STOP-Modus führt eine Betätigung
am Schalthebel der automatisierten
Gangschaltung den
n
eustart des Motors,
was das Voraussehen ermöglicht.
Beim automatischen Abschalten des Motors
bei Steigungen ist es notwendig, den
Motor erneut zu starten und einen Gang
einzulegen bevor das Bremspedal gelöst wird, da
der Berganfahrassistent nur bei laufendem Motor
aktiv ist.
Starten und Anhalten
