2015 Peugeot 308 Инструкция по эксплуатации (in Russian)

279
308_ru_Chap08_verifications_ed01-2015
Присадка AdBlue® и система SCR
для дизельных двигателей BlueHDi
Чтобы не загрязнять окру жающую среду и
соответствовать новым нормативам Евро- 6, не
ухудшая при этом технических характеристик
и экономичности своих дизельных двигателей,
компания PEUGEOT приняла решение оснащать
выпускаемые ею автомобили системой,
объединяющей селективный каталитический
преобразователь SCR и сажевый фильтр FAP
для очистки отработавших газов.
Система SCR
Работающий на содержащей мочевину
присадке AdBlue® конвертер преобразует
до 85% оксидов азота (NOx) в азот и воду,
безвредные для здоровья и окру жающей
среды. Присадка AdBlue
® заливается в
предназначенный для нее отдельный бак,
расположенный под днищем багажного
отделения. Его емкость 17 литров: этого
хватает на запас хода около 20 000 км -
вплоть до подачи сигнала о том, что остаток
пробега по присадке позволяет проехать
еще 2400 км.
В ходе очередного технического обслу живания
в сервисной сети PEUGEOT или в
специализированном техцентре бак полностью
заправляется свежей присадкой AdBlue
®, чтобы
обеспечить бесперебойную работу системы SCR.
Если расчетный межсервисный пробег
превышает пороговое значение в 20 000 км,
рекомендуем обратиться в сервисную сеть
PEUGEOT или в специализированный
техцентр, чтобы пополнить запас присадки до
необходимого уровня.
Если присадка AdBlue® в баке
закончилась, специальное устройство
не позволит запустить двигатель.
В случае выхода системы SCR из строя,
отработавшие газы вашего автомобиля
больше не соответствуют нормативам
Euro 6: он становится токсичным.
Как только обнару жится
подтверж денный сбой в работе системы
SCR, необходимо в кратчайшие
сроки обратиться в сервисную сеть
PEUGEOT или в специализированный
техцентр: иначе после пробега 1 100
км
автоматически включится система
блокировки пуска двигателя.
8
Текущие проверки

280
308_ru_Chap08_verifications_ed01-2015

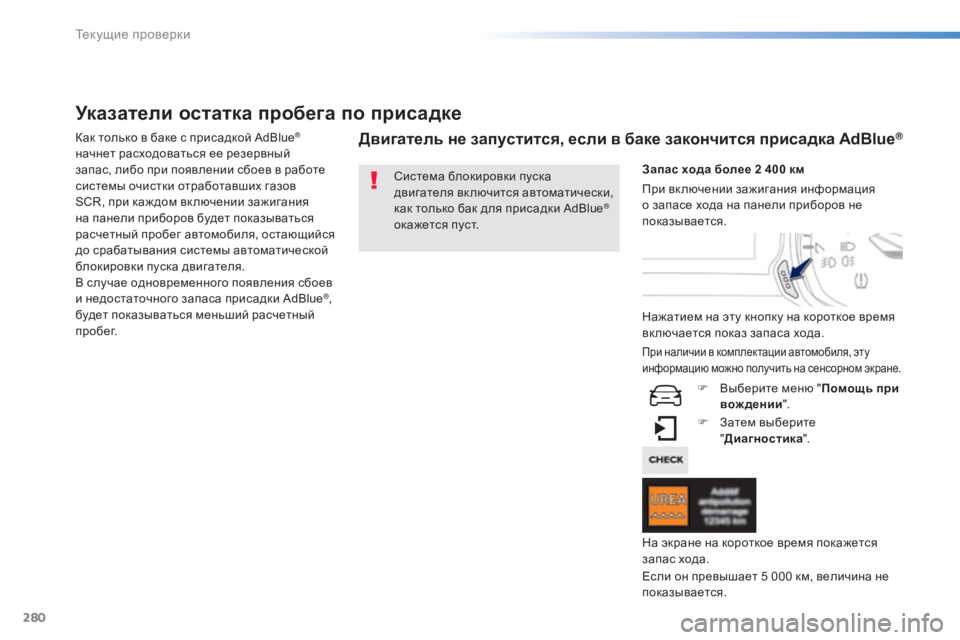

Указатели остатка пробега по присадке
Как только в баке с присадкой AdBlue®
начнет расходоваться ее резервный
запас, либо при появлении сбоев в работе
системы очистки отработавших газов
SCR, при каж дом вк лючении зажигания
на панели приборов будет показываться
расчетный пробег автомобиля, остающийся
до срабатывания системы автоматической
блокировки пуска двигателя.
В случае одновременного появления сбоев
и недостаточного запаса присадки AdBlue
®,
будет показываться меньший расчетный
пробег.
Двигатель не запустится, если в баке закончится присадка AdBlue®
Система блокировки пуска
двигателя включится автоматически,
как только бак для присадки AdBlue
®
окажется пуст. Запас хода более 2 400 км
Нажатием на эту кнопку на короткое время
вк лючается показ запаса хода.
F

З
атем выберите
" Диагностика ".
Если он превышает 5 000 км, величина не
показывается. При включении зажигания информация
о запасе хода на панели приборов не
показывается.
На экране на короткое время покажется
запас хода.
При наличии в комплектации автомобиля, эту
информацию можно получить на сенсорном экране.
F Выберите меню " Помощь при
вождении ".
Текущие проверки

281
308_ru_Chap08_verifications_ed01-2015
Запас хода от 600 до 2 400 км
При вк лючении зажигания загорается
контрольная лампа UREA в сопровож дении
звукового сигнала и сообщения (напр.:
"Долейте присадку сажевого фильтра: пуск
запрещен через 1 500 км") с указанием
остатка запаса хода в км или милях.
Во время движения сообщение будет
показываться через каж дые 300 км пробега
до тех пор, пока присадка не будет долита.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр, чтобы
заправиться присадкой AdBlue
®.
Можно дозаправиться и самостоятельно.
См. рубрику "Пополнение уровней". Запас хода от 0 до 600 км
При вк лючении зажигания загорается
сигнализатор SERVICE, а контрольная
лампа UREA мигает в сопровож дении
звукового сигнала и сообщения
(напр.: "Долейте присадку сажевого
фильтра: пуск запрещен через 600 км") с
указанием остатка запаса хода в км или
милях.
Во время движения сообщение будет
показываться через каж дые 30 секунд
пробега до тех пор, пока присадка не будет
долита.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр, чтобы
заправиться присадкой AdBlue
®.
Можно дозаправиться и самостоятельно.
См. рубрику "Пополнение уровней".
В противном случае двигатель больше не
запустится.
Двигатель не запускается без присадки AdBlue®
При вк лючении зажигания загорается
сигнализатор SERVICE, а контрольная лампа
UREA мигает в сопровож дении звукового
сигнала и сообщения "Долейте присадку
сажевого фильтра: пуск запрещен".
Бак для присадки AdBlue
® пуст:
специальное устройство не позволяет
запустить двигатель.
Для восстановления пуска
двигателя обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр,
чтобы пополнить запас присадки.
При самостоятельной дозаправке
необходимо залить в бак не менее
3,8 л присадки AdBlue
®.
См. рубрику "Пополнение уровней".
8
Текущие проверки

282
308_ru_Chap08_verifications_ed01-2015

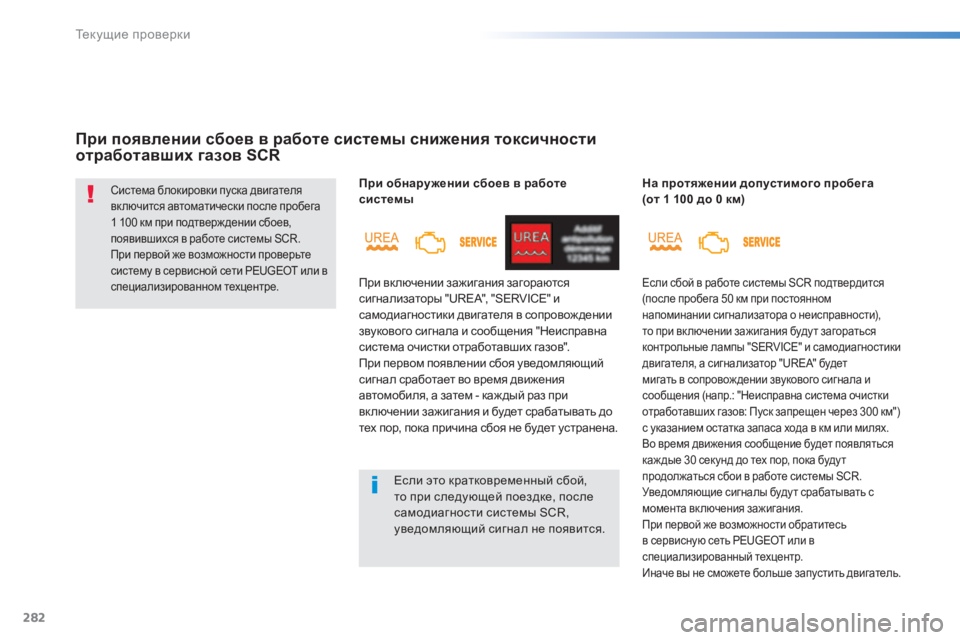

При появлении сбоев в работе системы снижения токсичности
отработавших газов SCR
Система блокировки пуска двигателя
вк лючится автоматически после пробега
1 100 км при подтверж дении сбоев,
появившихся в работе системы SCR.
При первой же возможности проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Если это кратковременный сбой,
то при следующей поездке, после
самодиагности системы SCR,
уведомляющий сигнал не появится.
При обнаружении сбоев в работе
системы
При вк лючении зажигания загораются
сигнализаторы "UREA", "SERVICE" и
самодиагностики двигателя в сопровож дении
звукового сигнала и сообщения "Неисправна
система очистки отработавших газов".
При первом появлении сбоя уведомляющий
сигнал сработает во время движения
автомобиля, а затем - каж дый раз при
вк лючении зажигания и будет срабатывать до
тех пор, пока причина сбоя не будет устранена.
На протяжении допустимого пробега
(от 1 100 до 0 км)
Если сбой в работе системы SCR подтвердится
(после пробега 50 км при постоянном
напоминании сигнализатора о неисправности),
то при вк лючении зажигания буду т загораться
контрольные лампы "SERVICE" и самодиагностики
двигателя, а сигнализатор "UREA" будет
мигать в сопровож дении звукового сигнала и
сообщения (напр.: "Неисправна система очистки
отработавших газов: Пуск запрещен через 300 км")
с указанием остатка запаса хода в км или милях.
Во время движения сообщение будет появляться
каж дые 30 секунд до тех пор, пока буду т
продолжаться сбои в работе системы SCR.
Уведомляющие сигналы буду т срабатывать с
момента включения зажигания.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Иначе вы не сможете больше запустить двигатель.
Текущие проверки

283
308_ru_Chap08_verifications_ed01-2015

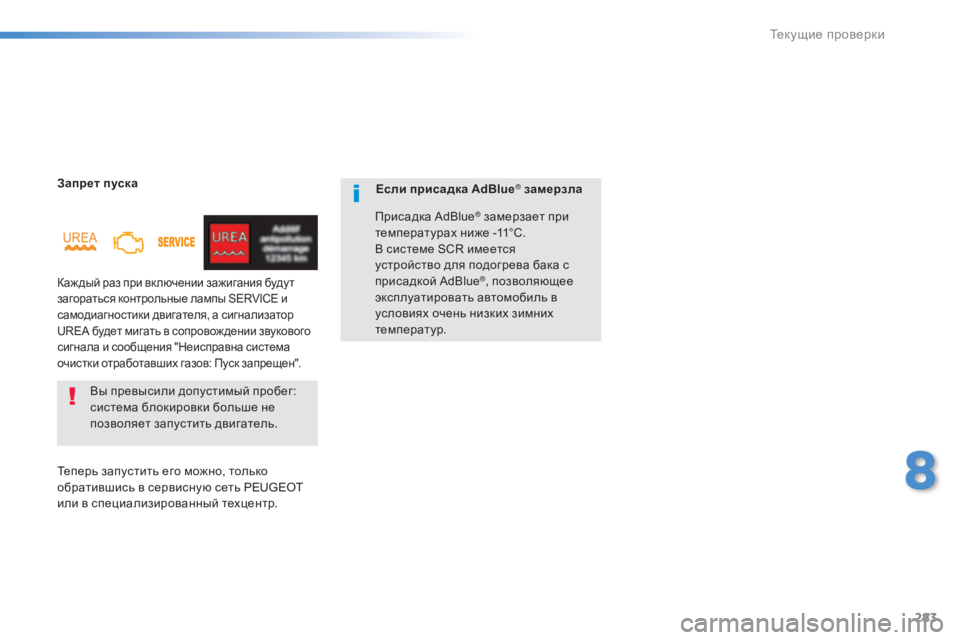

Запрет пуска
Каж дый раз при вк лючении зажигания буду т
загораться контрольные лампы SERVICE и
самодиагностики двигателя, а сигнализатор
UREA будет мигать в сопровож дении звукового
сигнала и сообщения "Неисправна система
очистки отработавших газов: Пуск запрещен".
Вы превысили допустимый пробег:
система блокировки больше не
позволяет запустить двигатель.
Теперь запустить его можно, только
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр. Если присадка AdBlue
® замерзла
Присадка AdBlue
® замерзает при
температурах ниже -11°C.
В системе SCR имеется
устройство для подогрева бака с
присадкой AdBlue
®, позволяющее
эксплуатировать автомобиль в
условиях очень низких зимних
температур.
8
Текущие проверки

284
308_ru_Chap08_verifications_ed01-2015

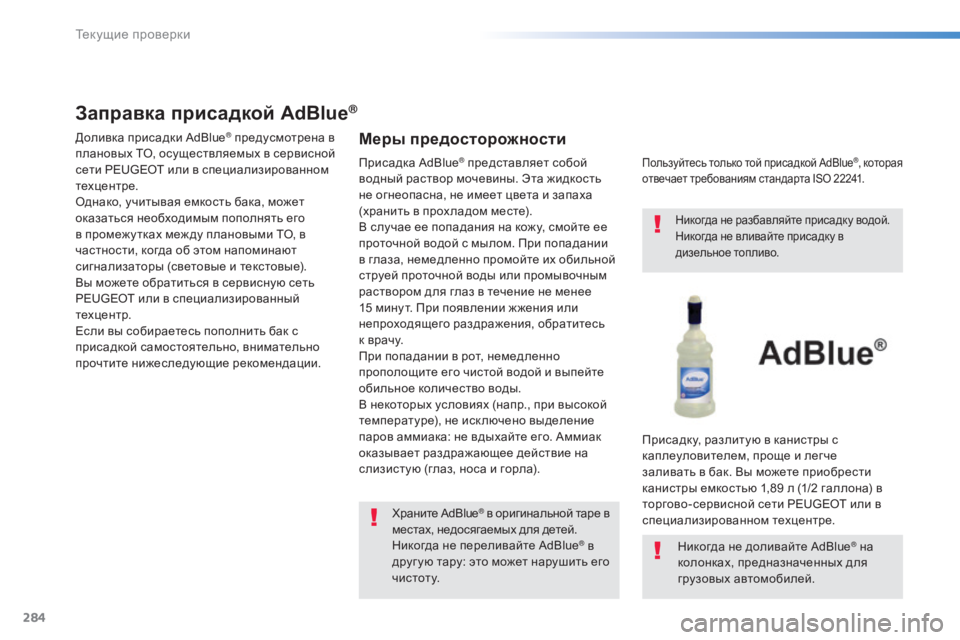

Заправка присадкой AdBlue®
Доливка присадки AdBlue® предусмотрена в
плановых ТО, осуществляемых в сервисной
сети PEUGEOT или в специализированном
техцентре.
Однако, учитывая емкость бака, может
оказаться необходимым пополнять его
в промежу тках меж ду плановыми ТО, в
частности, когда об этом напоминают
сигнализаторы (световые и текстовые).
Вы можете обратиться в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Если вы собираетесь пополнить бак с
присадкой самостоятельно, внимательно
прочтите нижеследующие рекомендации.Меры предосторожности
Храните AdBlue® в оригинальной таре в
местах, недосягаемых для детей.
Никогда не переливайте AdBlue
® в
друг ую тару: это может нарушить его
ч и с т о т у.
Пользуйтесь только той присадкой AdBlue®, которая
отвечает требованиям стандарта ISO 22241.
Никогда не разбавляйте присадку водой.
Никогда не вливайте присадку в
дизельное топливо.
Присадку, разлитую в канистры с
каплеуловителем, проще и легче
заливать в бак. Вы можете приобрести
канистры емкостью 1,89 л (1/2 галлона) в
торгово-сервисной сети PEUGEOT или в
специализированном техцентре.
Никогда не доливайте AdBlue
® на
колонках, предназначенных для
грузовых автомобилей.
Присадка AdBlue
® представляет собой
водный раствор мочевины. Эта жидкость
не огнеопасна, не имеет цвета и запаха
(хранить в прох ладом месте).
В случае ее попадания на кожу, смойте ее
проточной водой с мылом. При попадании
в глаза, немедленно промойте их обильной
струей проточной воды или промывочным
раствором для глаз в течение не менее
15 мину т. При появлении ж жения или
непроходящего раздражения, обратитесь
к врачу.
При попадании в рот, немедленно
прополощите его чистой водой и выпейте
обильное количество воды.
В некоторых условиях (напр., при высокой
температуре), не иск лючено выделение
паров аммиака: не вдыхайте его. Аммиак
оказывает раздражающее действие на
слизистую (глаз, носа и горла).
Текущие проверки

285
308_ru_Chap08_verifications_ed01-2015

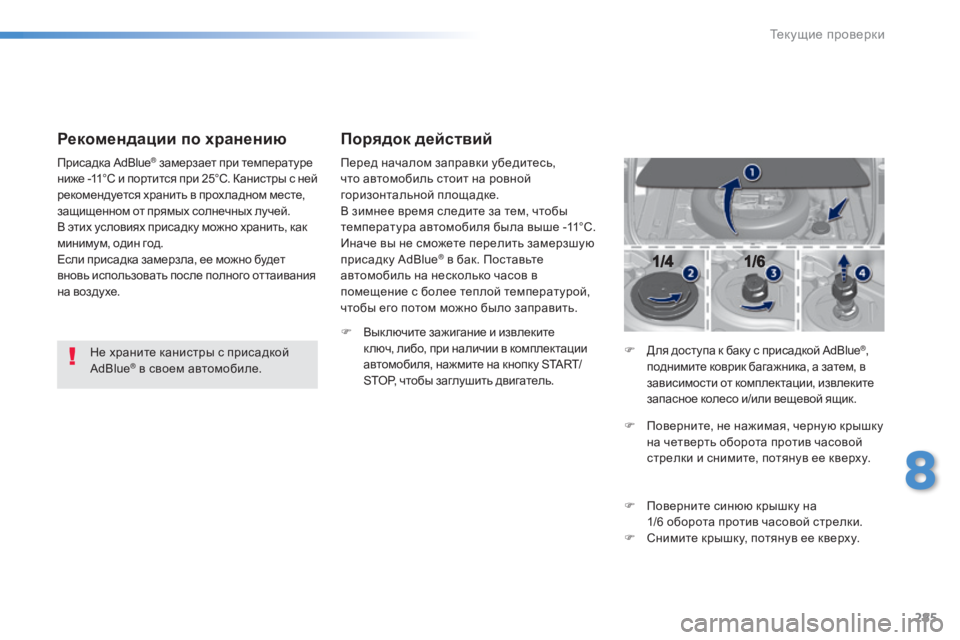

Рекомендации по хранению
Не храните канистры с присадкой
AdBlue® в своем автомобиле.
Присадка AdBlue
® замерзает при температуре
ниже -11°C и портится при 25°C. Канистры с ней
рекомендуется хранить в прох ладном месте,
защищенном от прямых солнечных лучей.
В этих условиях присадку можно хранить, как
минимум, один год.
Если присадка замерзла, ее можно будет
вновь использовать после полного оттаивания
на воздухе.
Порядок действий
Перед началом заправки убедитесь,
что автомобиль стоит на ровной
горизонтальной площадке.
В зимнее время следите за тем, чтобы
температура автомобиля была выше
-11°C.
Иначе вы не сможете перелить замерзшую
присадку AdBlue
® в бак. Поставьте
автомобиль на несколько часов в
помещение с более теплой температурой,
чтобы его потом можно было заправить.
F

В

ык лючите зажигание и извлеките
к люч, либо, при наличии в комплектации
автомобиля, нажмите на кнопку START/
STOP, чтобы заглушить двигатель. F

Д
ля доступа к баку с присадкой AdBlue
®,
поднимите коврик багажника, а затем, в
зависимости от комплектации, извлеките
запасное колесо и/или вещевой ящик.
F

П

оверните, не нажимая, черную крышку
на четверть оборота против часовой
стрелки и снимите, потянув ее кверху.
F

П

оверните синюю крышку на
1/6

оборота против часовой стрелки.
F

С

нимите крышку, потянув ее кверху.
8
Текущие проверки

286
308_ru_Chap08_verifications_ed01-2015
Не выбрасывайте канистры из-под
присадки AdBlue® в места сбора
бытовых отходов. Ск ладывайте их
в специальные контейнеры, или
сдавайте туда, где купили.
Важно знать
: если присадка
AdBlue
® в баке автомобиля
полностью закончилась - об этом
свидетельствуют уведомляющие
сообщения и невозможность
запустить двигатель - необходимо
залить в него не менее 3,8 л (т.е. две
канистры по 1,89 л). F

В с
лучае подтеканий после заливки
присадки в бак, удалите канистру и
протрите горловину бака влажной
тряпкой.
В случае разбрызгиваний присадки,
немедленно смойте ее обильной струей
холодной воды или вытрите влажной тряпкой.
Образовавшиеся от пролитой присадки
кристаллы удалите г убкой с теплой водой.
F Наденьте на горловину бака синюю крышку и поверните ее на 1/6 оборота
по часовой стрелке до упора.
F

Н
аденьте черную крышку и, не
нажимая, поверните ее на четверть
оборота по часовой стрелке. При этом
проследите за тем, чтобы метка крышки
совпала с меткой на кронштейне.
F

В з
ависимости от комплектации,
уберите на место запасное колесо и/
или вещевой ящик в багажнике.
F

У
ложите на пол коврик и закройте
крышку багажника. Важное условие: в случае
дозаправки присадки после ее
полной выработки
и появления
сообщения "Долейте присадку
сажевого фильтра: пуск запрещен",
необходимо обязательно выждать
5 мину т перед тем как вк лючить
зажигание - при этом не открывайте
дверь водителя, не отпирайте замки
автомобиля, не вставляйте к люч
в замок зажигания и не вносите
дистанционный к люч-пульт в салон.
Вк лючите зажигание и, выж дав
10
секунд, запустите даигатель.
F

В

озьмите канистру с присадкой AdBlue
®.
Проверьте на ней дату и убедитесь,
что она не просрочена, внимательно
прочтите этикетку с указаниями по
использованию перед тем, как залить
AdBlue
® в бак своего автомобиля.
Текущие проверки
