2015 Peugeot 308 Инструкция по эксплуатации (in Russian)

247
308_ru_Chap07_info-pratiques_ed01-2015

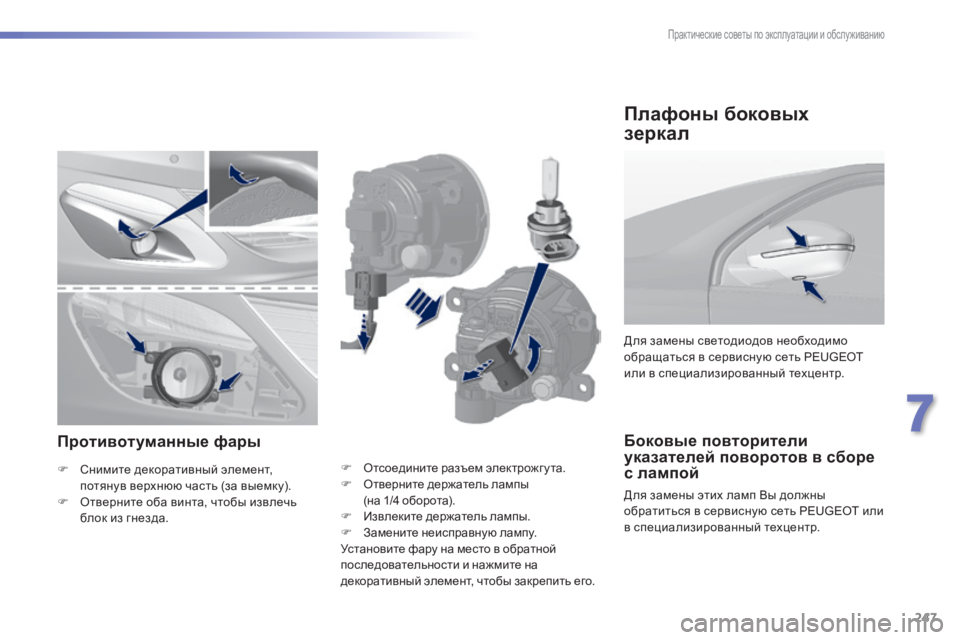

Боковые повторители
указателей поворотов в сборе
с лампой
Для замены этих ламп Вы должны
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр. Для замены светодиодов необходимо
обращаться в сервисную сеть PEUGEOT
или в специализированный техцентр.
Противотуманные фары
F Снимите декоративный элемент, потянув верхнюю часть (за выемку).
F

О
тверните оба винта, чтобы извлечь
блок из гнезда. F
О тсоедините разъем электрожгута.
F О тверните держатель лампы
(на 1/4 оборота).
F

И
звлеките держатель лампы.
F

З
амените неисправную лампу.
Установите фару на место в обратной
последовательности и нажмите на
декоративный элемент, чтобы закрепить его.
Плафоны боковых
зеркал
7
Практические советы по эксплуатации и обслуживанию

248
308_ru_Chap07_info-pratiques_ed01-2015
1. Стояночные огни (LED-светодиоды).
2. Фонари заднего хода (W16W).
3.
У

казатели поворотов (PY21W - желтые).
4.
С

топ-сигналы (LED-светодиоды).
5.
П

ротивот уманные фонари (P21W).
Задние фонари (седан)
LED-светодиоды
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.
Фонари заднего хода, указатели
поворотов (на крыльях)
F Отсоедините от фонаря разъем электрожгута.
F

О
тверните гайку крепления фонаря.
F

О
сторожно извлеките фонарь нару жу.
F

П
оверните держатель лампы
(на 1/4 оборота) и замените лампу.
Установку фонаря производите в обратной
последовательности.
F
О
ткройте крышку багажника и снимите
заглушку, закрывающую доступ к
фонарю.
Практические советы по эксплуатации и обслуживанию

249
308_ru_Chap07_info-pratiques_ed01-2015

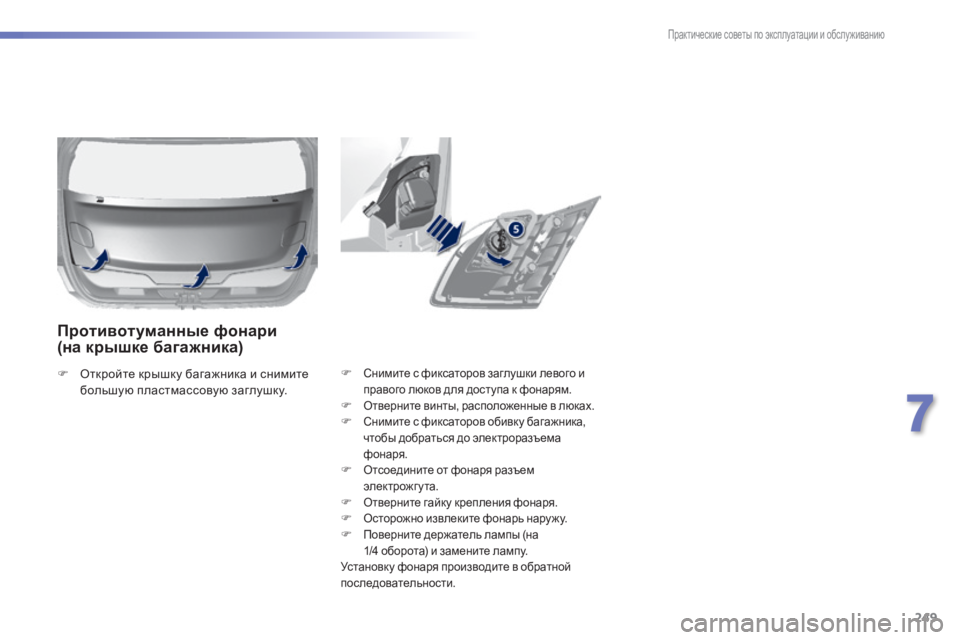

F Снимите с фиксаторов заглушки левого и
правого люков для доступа к фонарям.
F Отверните винты, расположенные в люках.F Снимите с фиксаторов обивку багажника, чтобы добраться до электроразъема
фонаря.
F Отсоедините от фонаря разъем электрожгута.
F Отверните гайку крепления фонаря.F Осторожно извлеките фонарь нару жу.F Поверните держатель лампы (на 1/4 оборота) и замените лампу.
Установку фонаря производите в обратной
последовательности.
Противотуманные фонари
(на крышке багажника)
F Откройте крышку багажника и снимите
большую пластмассовую заглушку.
7
Практические советы по эксплуатации и обслуживанию

250
308_ru_Chap07_info-pratiques_ed01-2015

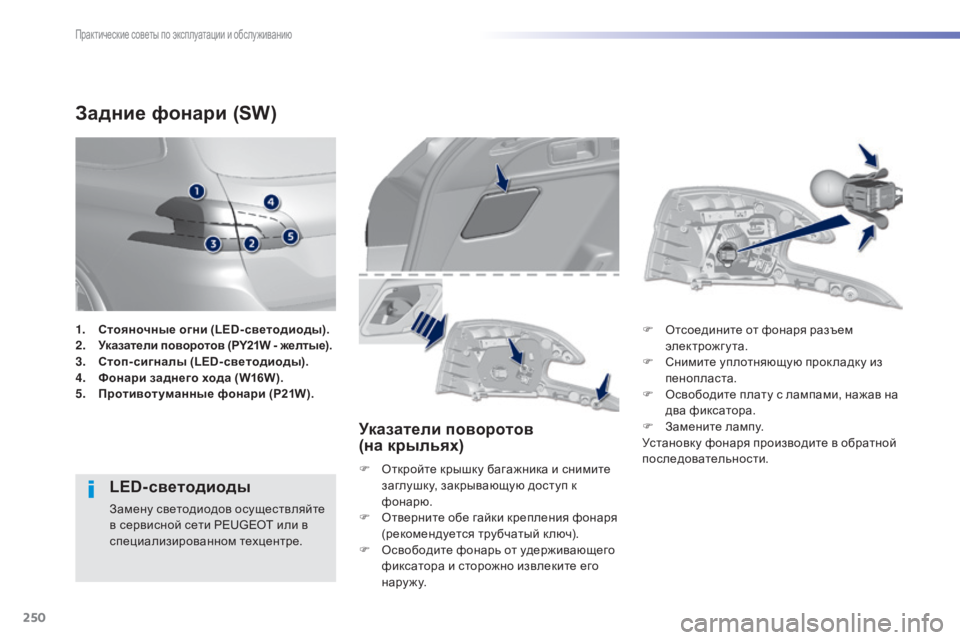

Задние фонари (SW)
LED-светодиоды
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.
Указатели поворотов
(на крыльях)
F Откройте крышку багажника и снимите
заглушку, закрывающую доступ к
фонарю.
F

О
тверните обе гайки крепления фонаря
(рекомендуется трубчатый к люч).
F

О
свободите фонарь от удерживающего
фиксатора и сторожно извлеките его
н а р у ж у. F

О
тсоедините от фонаря разъем
электрожгута.
F
С
нимите уплотняющую прок ладку из
пенопласта.
F
О
свободите плату с лампами, нажав на
два фиксатора.
F
З
амените лампу.
Установку фонаря производите в обратной
последовательности.
1.
С

тояночные огни (LED-светодиоды).
2.
У

казатели поворотов (PY21W - желтые).
3.
С

топ-сигналы (LED-светодиоды).
4.
Ф

онари заднего хода (W16W).
5.
П

ротивот уманные фонари (P21W).
Практические советы по эксплуатации и обслуживанию

251
308_ru_Chap07_info-pratiques_ed01-2015

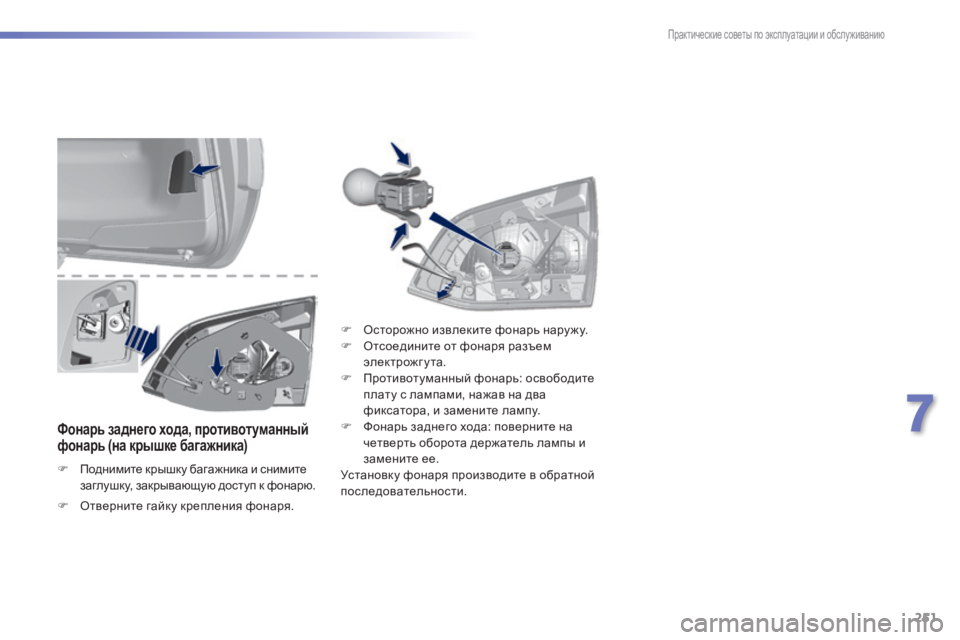

Фонарь заднего хода, противотуманный
фонарь (на крышке багажника)
F Поднимите крышку багажника и снимите заглушку, закрывающую доступ к фонарю. F

О
сторожно извлеките фонарь нару жу.
F
О
тсоедините от фонаря разъем
электрожгута.
F
П
ротивотуманный фонарь: освободите
плату с лампами, нажав на два
фиксатора, и замените лампу.
F
Ф
онарь заднего хода: поверните на
четверть оборота держатель лампы и
замените ее.
Установку фонаря производите в обратной
последовательности.
F

О
тверните гайку крепления фонаря.
7
Практические советы по эксплуатации и обслуживанию

252
308_ru_Chap07_info-pratiques_ed01-2015

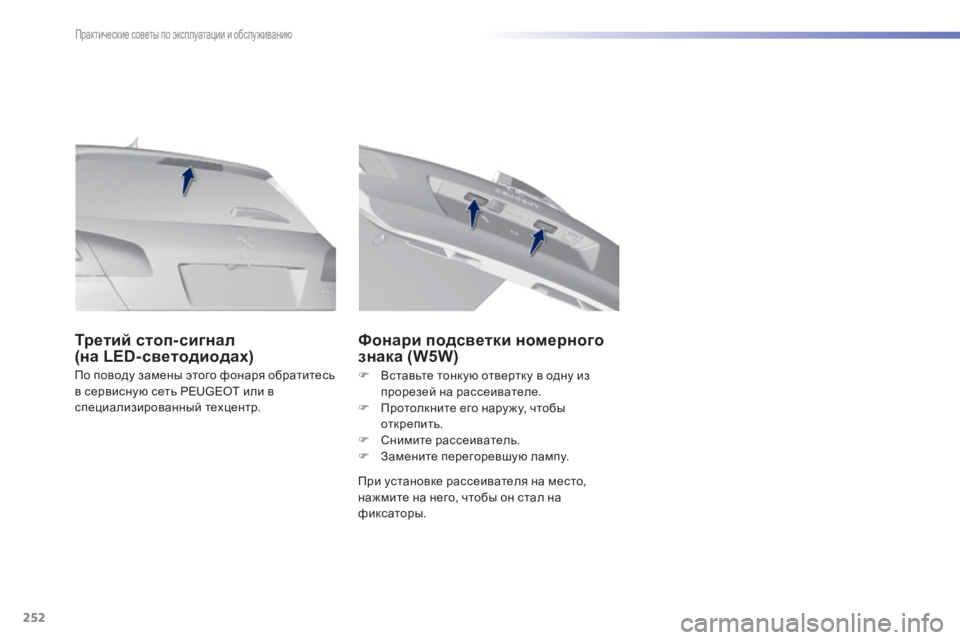

По поводу замены этого фонаря обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Третий стоп- сигнал
(на LED- светодиодах)Фонари подсветки номерного
знака
(W5W)
При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы. F
В
ставьте тонкую отвертку в одну из
прорезей на рассеивателе.
F
П
ротолкните его нару жу, чтобы
открепить.
F
С
нимите рассеиватель.
F
З
амените перегоревшую лампу.
Практические советы по эксплуатации и обслуживанию

253
308_ru_Chap07_info-pratiques_ed01-2015
F Снимите крышку с фиксаторов, потянув ее за верхнюю часть слева, затем
справа.
F

С
нимите крышку полностью.
Доступ к инструментам
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину
неисправности,
F

в
ыключить все потребители
электроэнергии,
F

о
беспечить неподвижность автомобиля
и выключить зажигание,
F

о
пределить сгоревший предохранитель
по таблицам соответствия и схемам,
представленным ниже.
Замена предохранителя
Исправный
предохранитель Сгоревший
предохранитель
Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Пинцет
Замена предохранителя
При замене предохранителя необходимо:
F
п ользоваться специальным пинцетом
для извлечения предохранителя из
гнезда и его проверки,
F

вс
егда заменять сгоревший
предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).
Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование в
сервисной сети PEUGEOT или в
специализированном техцентре.
F

Д

останьте пинцет, закрепленный на
обратной стороне крышки.
Специальный пинцет для демонтажа
расположен на обратной стороне крышки
блока предохранителей в панели приборов.
7
Практические советы по эксплуатации и обслуживанию

254
308_ru_Chap07_info-pratiques_ed01-2015
Компания PEUGEOT не несет
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 мА.Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего автомобиля
рассчитана на работу как со стандартным
электрооборудованием, так и с дополнительными
устройствами.
Преж де чем установить на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.
