2015 MAZDA MODEL BT-50 Manual del propietario (in Spanish)

Black plate (177,1)

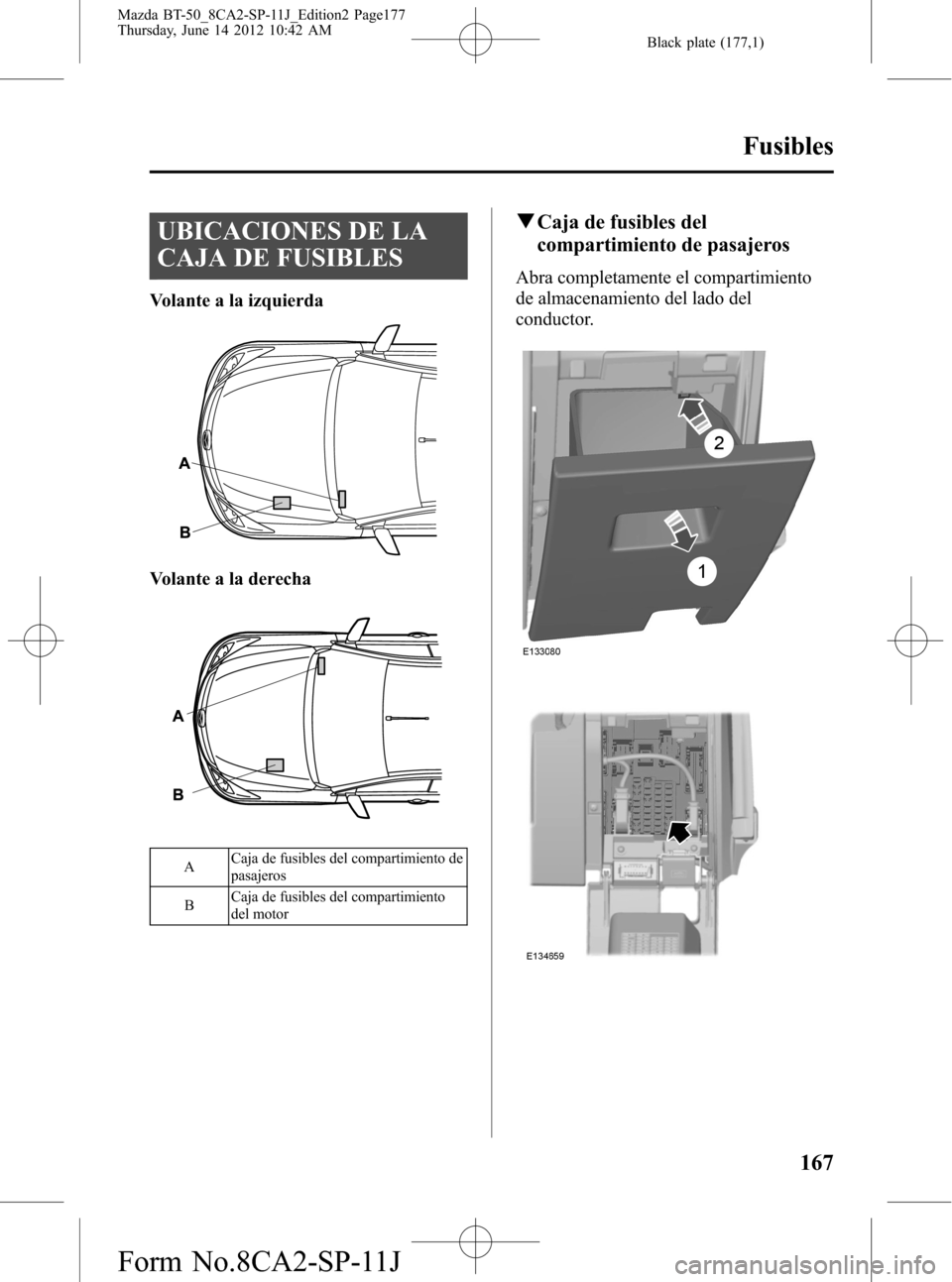

UBICACIONES DE LA
CAJA DE FUSIBLES
Volante a la izquierda
Volante a la derecha
ACaja de fusibles del compartimiento de
pasajeros
BCaja de fusibles del compartimiento
del motor
qCaja de fusibles del
compartimiento de pasajeros
Abra completamente el compartimiento
de almacenamiento del lado del
conductor.
Fusibles
167
Mazda BT-50_8CA2-SP-11J_Edition2 Page177
Thursday, June 14 2012 10:42 AM
Form No.8CA2-SP-11J

Black plate (178,1)

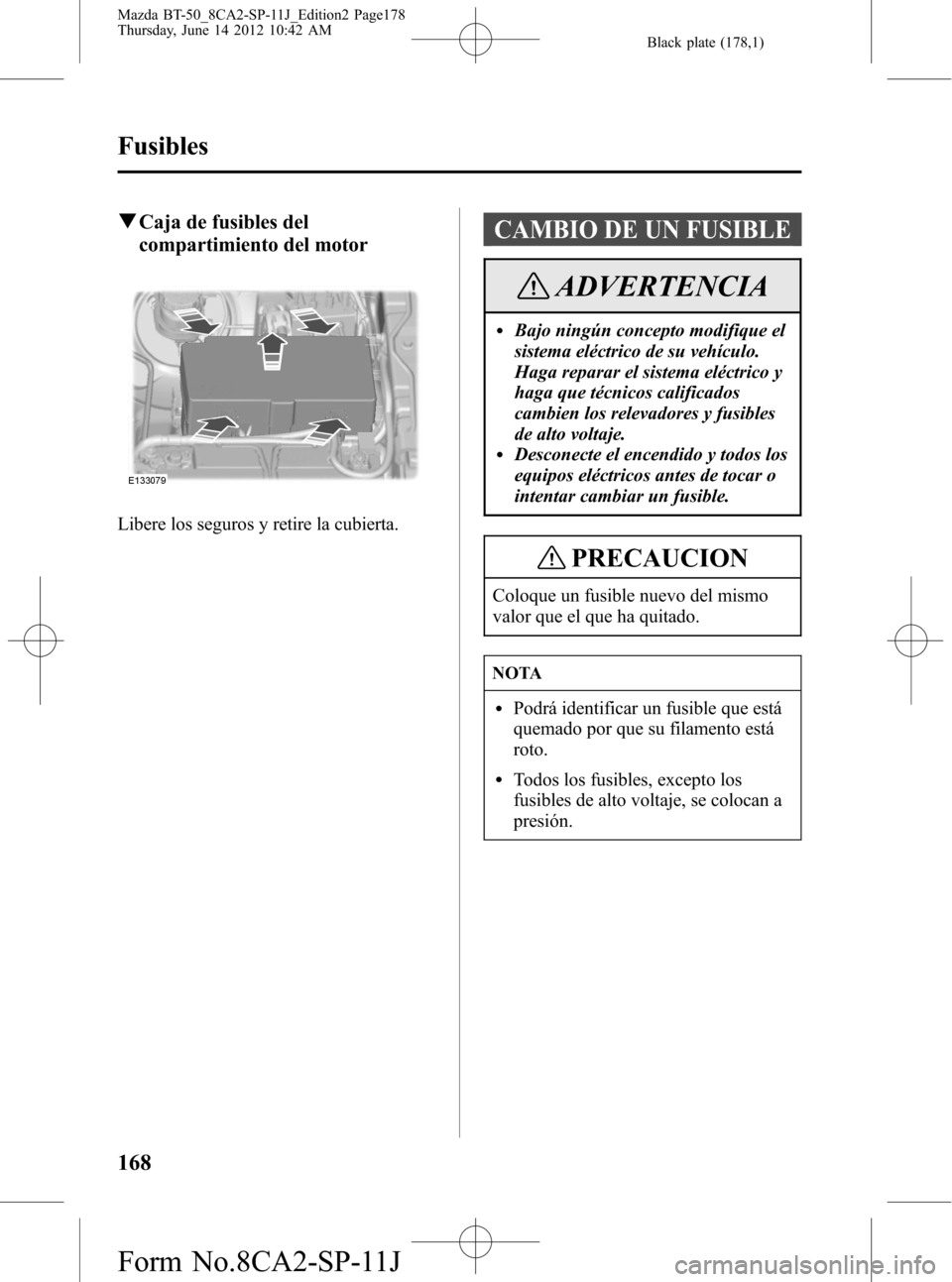

qCaja de fusibles del
compartimiento del motor
Libere los seguros y retire la cubierta.
CAMBIO DE UN FUSIBLE
ADVERTENCIA
lBajo ningún concepto modifique el
sistema eléctrico de su vehículo.
Haga reparar el sistema eléctrico y
haga que técnicos calificados
cambien los relevadores y fusibles
de alto voltaje.
lDesconecte el encendido y todos los
equipos eléctricos antes de tocar o
intentar cambiar un fusible.
PRECAUCION
Coloque un fusible nuevo del mismo
valor que el que ha quitado.
NOTA
lPodrá identificar un fusible que está
quemado por que su filamento está
roto.
lTodos los fusibles, excepto los
fusibles de alto voltaje, se colocan a
presión.
168
Fusibles
Mazda BT-50_8CA2-SP-11J_Edition2 Page178
Thursday, June 14 2012 10:42 AM
Form No.8CA2-SP-11J

Black plate (179,1)
CUADRO DE ESPECIFICACIONES DE FUSIBLES
qCaja de fusibles del compartimiento del motor
El equipo y la posición de instalación varía de acuerdo al vehículo.
Fusible Amperaje Circuitos protegidos
1 60 CEM Potencia A
2 60 CEM Potencia B
3 (Gasolina) 50 Ventilador de enfriamiento del motor
3 (Diesel) 60 Módulo de control de bujías de incandescencia
4 40 Módulo del ABS
5 30 Elevalunas eléctricos
6 25 Tierra de motor de tracción en las cuatro ruedas (4×4)
7―No usado
8―No usado
9 20 Asiento eléctrico
10 25 Elevalunas eléctricos
Fusibles
169
Mazda BT-50_8CA2-SP-11J_Edition2 Page179
Thursday, June 14 2012 10:42 AM
Form No.8CA2-SP-11J

Black plate (180,1)

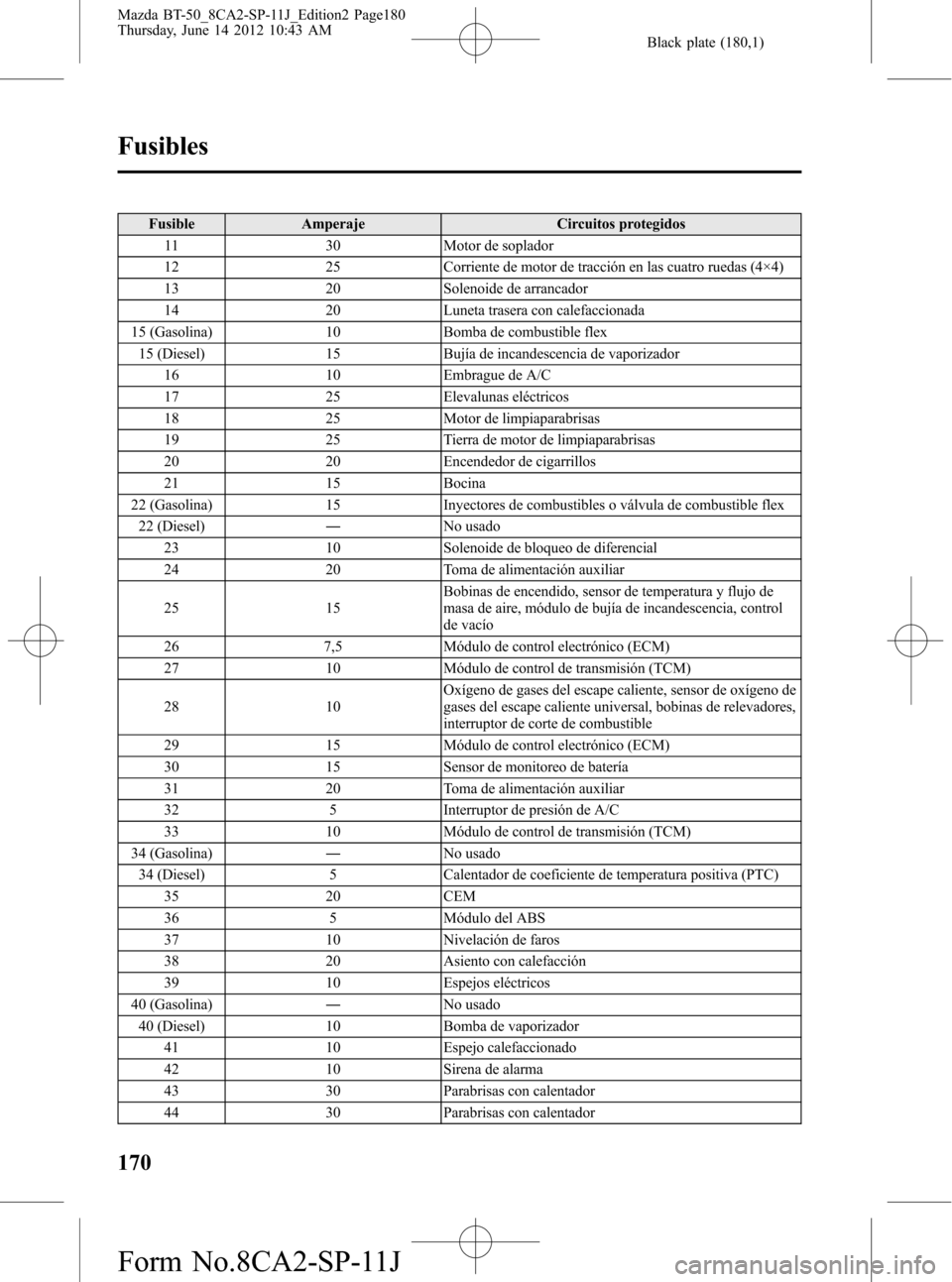

Fusible Amperaje Circuitos protegidos
11 30 Motor de soplador
12 25 Corriente de motor de tracción en las cuatro ruedas (4×4)
13 20 Solenoide de arrancador
14 20 Luneta trasera con calefaccionada
15 (Gasolina) 10 Bomba de combustible flex
15 (Diesel) 15 Bujía de incandescencia de vaporizador
16 10 Embrague de A/C
17 25 Elevalunas eléctricos
18 25 Motor de limpiaparabrisas
19 25 Tierra de motor de limpiaparabrisas
20 20 Encendedor de cigarrillos
21 15 Bocina
22 (Gasolina) 15 Inyectores de combustibles o válvula de combustible flex
22 (Diesel)―No usado
23 10 Solenoide de bloqueo de diferencial
24 20 Toma de alimentación auxiliar
25 15Bobinas de encendido, sensor de temperatura y flujo de
masa de aire, módulo de bujía de incandescencia, control
de vacío
26 7,5 Módulo de control electrónico (ECM)
27 10 Módulo de control de transmisión (TCM)
28 10Oxígeno de gases del escape caliente, sensor de oxígeno de
gases del escape caliente universal, bobinas de relevadores,
interruptor de corte de combustible
29 15 Módulo de control electrónico (ECM)
30 15 Sensor de monitoreo de batería
31 20 Toma de alimentación auxiliar
32 5 Interruptor de presión de A/C
33 10 Módulo de control de transmisión (TCM)
34 (Gasolina)―No usado
34 (Diesel) 5 Calentador de coeficiente de temperatura positiva (PTC)
35 20 CEM
36 5 Módulo del ABS
37 10 Nivelación de faros
38 20 Asiento con calefacción
39 10 Espejos eléctricos
40 (Gasolina)―No usado
40 (Diesel) 10 Bomba de vaporizador
41 10 Espejo calefaccionado
42 10 Sirena de alarma
43 30 Parabrisas con calentador
44 30 Parabrisas con calentador
170
Fusibles
Mazda BT-50_8CA2-SP-11J_Edition2 Page180
Thursday, June 14 2012 10:43 AM
Form No.8CA2-SP-11J

Black plate (181,1)

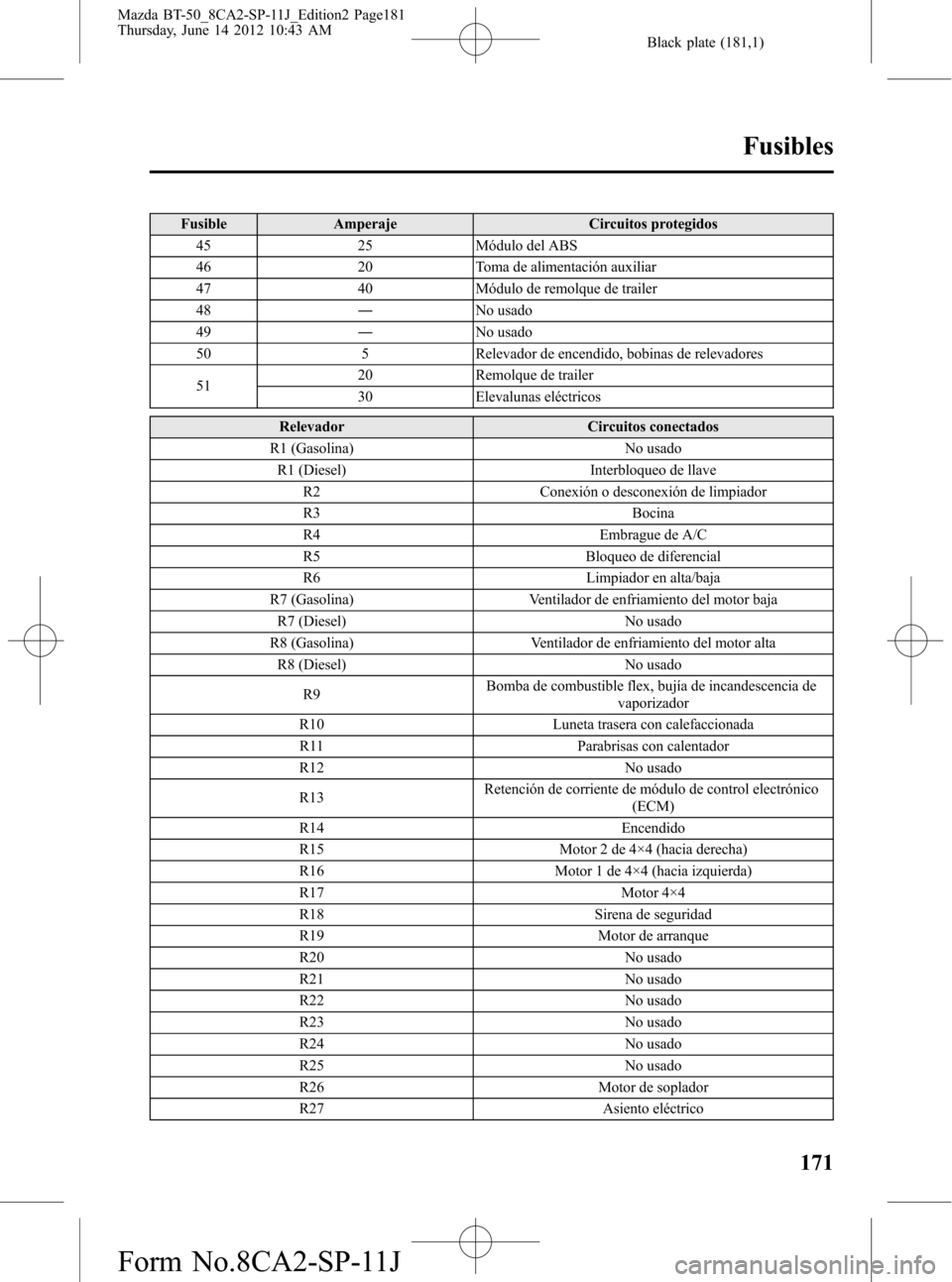

Fusible Amperaje Circuitos protegidos
45 25 Módulo del ABS
46 20 Toma de alimentación auxiliar
47 40 Módulo de remolque de trailer
48―No usado
49―No usado
50 5 Relevador de encendido, bobinas de relevadores
5120 Remolque de trailer
30 Elevalunas eléctricos
Relevador Circuitos conectados
R1 (Gasolina) No usado
R1 (Diesel) Interbloqueo de llave
R2 Conexión o desconexión de limpiador
R3 Bocina
R4 Embrague de A/C
R5 Bloqueo de diferencial
R6 Limpiador en alta/baja
R7 (Gasolina) Ventilador de enfriamiento del motor baja
R7 (Diesel) No usado
R8 (Gasolina) Ventilador de enfriamiento del motor alta
R8 (Diesel) No usado
R9Bomba de combustible flex, bujía de incandescencia de
vaporizador
R10 Luneta trasera con calefaccionada
R11 Parabrisas con calentador
R12 No usado
R13Retención de corriente de módulo de control electrónico
(ECM)
R14 Encendido
R15 Motor 2 de 4×4 (hacia derecha)
R16 Motor 1 de 4×4 (hacia izquierda)
R17 Motor 4×4
R18 Sirena de seguridad
R19 Motor de arranque
R20 No usado
R21 No usado
R22 No usado
R23 No usado
R24 No usado
R25 No usado
R26 Motor de soplador
R27 Asiento eléctrico
Fusibles
171
Mazda BT-50_8CA2-SP-11J_Edition2 Page181
Thursday, June 14 2012 10:43 AM
Form No.8CA2-SP-11J

Black plate (182,1)

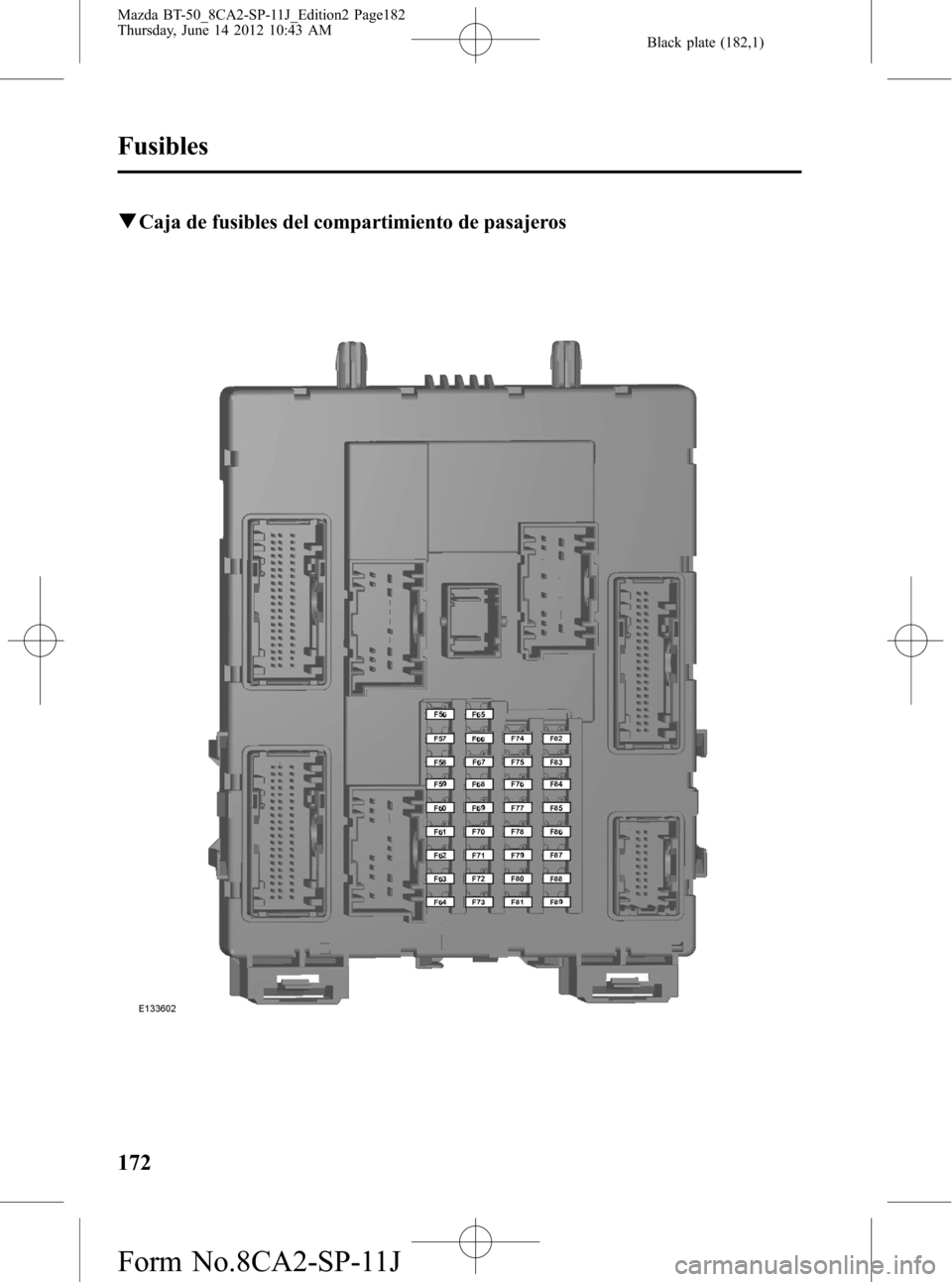

qCaja de fusibles del compartimiento de pasajeros
172
Fusibles
Mazda BT-50_8CA2-SP-11J_Edition2 Page182
Thursday, June 14 2012 10:43 AM
Form No.8CA2-SP-11J

Black plate (183,1)

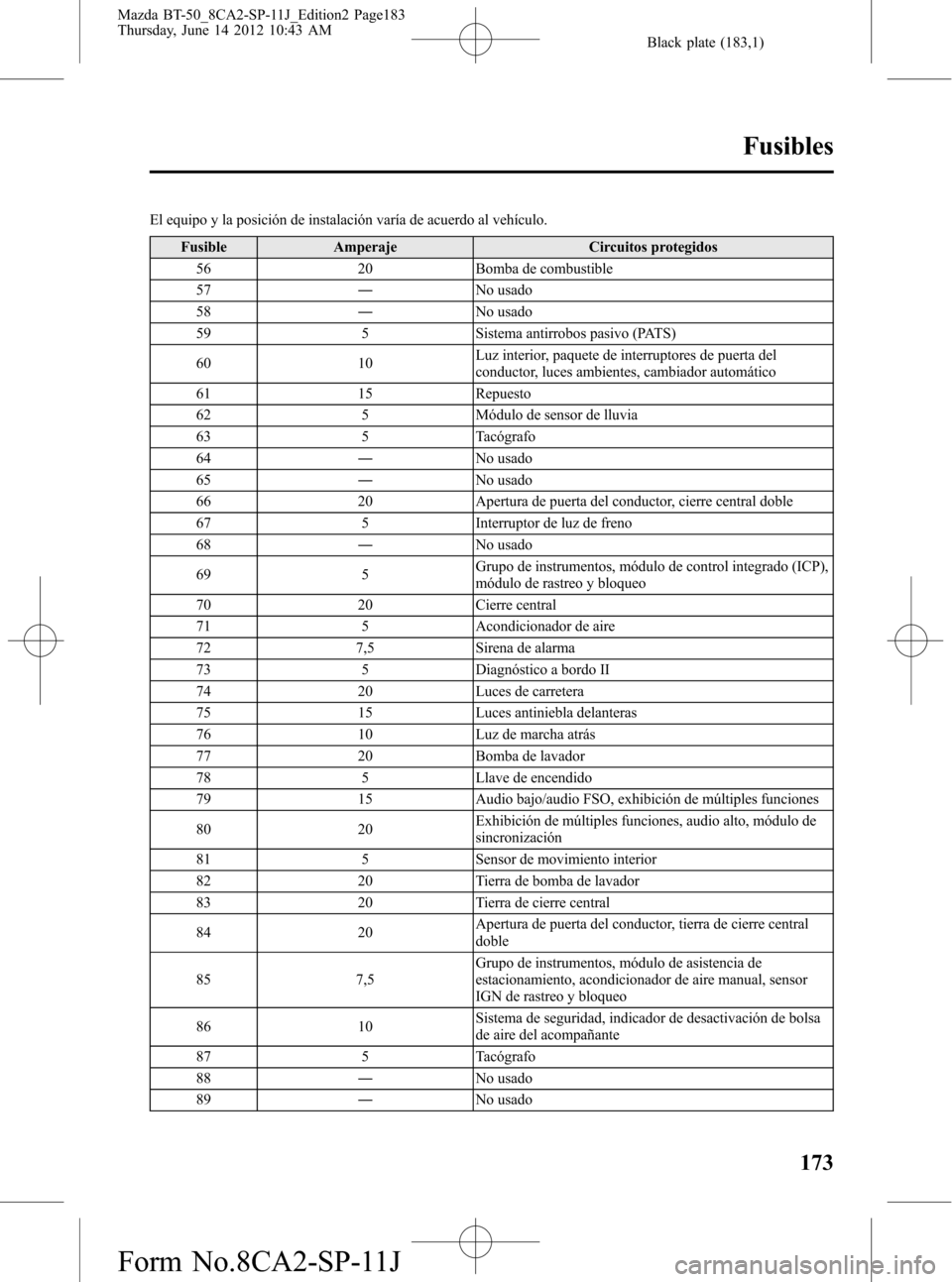

El equipo y la posición de instalación varía de acuerdo al vehículo.
Fusible Amperaje Circuitos protegidos
56 20 Bomba de combustible
57―No usado
58―No usado
59 5 Sistema antirrobos pasivo (PATS)
60 10Luz interior, paquete de interruptores de puerta del
conductor, luces ambientes, cambiador automático
61 15 Repuesto
62 5 Módulo de sensor de lluvia
63 5 Tacógrafo
64―No usado
65―No usado
66 20 Apertura de puerta del conductor, cierre central doble
67 5 Interruptor de luz de freno
68―No usado
69 5Grupo de instrumentos, módulo de control integrado (ICP),
módulo de rastreo y bloqueo
70 20 Cierre central
71 5 Acondicionador de aire
72 7,5 Sirena de alarma
73 5 Diagnóstico a bordo II
74 20 Luces de carretera
75 15 Luces antiniebla delanteras
76 10 Luz de marcha atrás
77 20 Bomba de lavador
78 5 Llave de encendido
79 15 Audio bajo/audio FSO, exhibición de múltiples funciones
80 20Exhibición de múltiples funciones, audio alto, módulo de
sincronización
81 5 Sensor de movimiento interior
82 20 Tierra de bomba de lavador
83 20 Tierra de cierre central
84 20Apertura de puerta del conductor, tierra de cierre central
doble
85 7,5Grupo de instrumentos, módulo de asistencia de
estacionamiento, acondicionador de aire manual, sensor
IGN de rastreo y bloqueo
86 10Sistema de seguridad, indicador de desactivación de bolsa
de aire del acompañante
87 5 Tacógrafo
88―No usado
89―No usado
Fusibles
173
Mazda BT-50_8CA2-SP-11J_Edition2 Page183
Thursday, June 14 2012 10:43 AM
Form No.8CA2-SP-11J

Black plate (184,1)

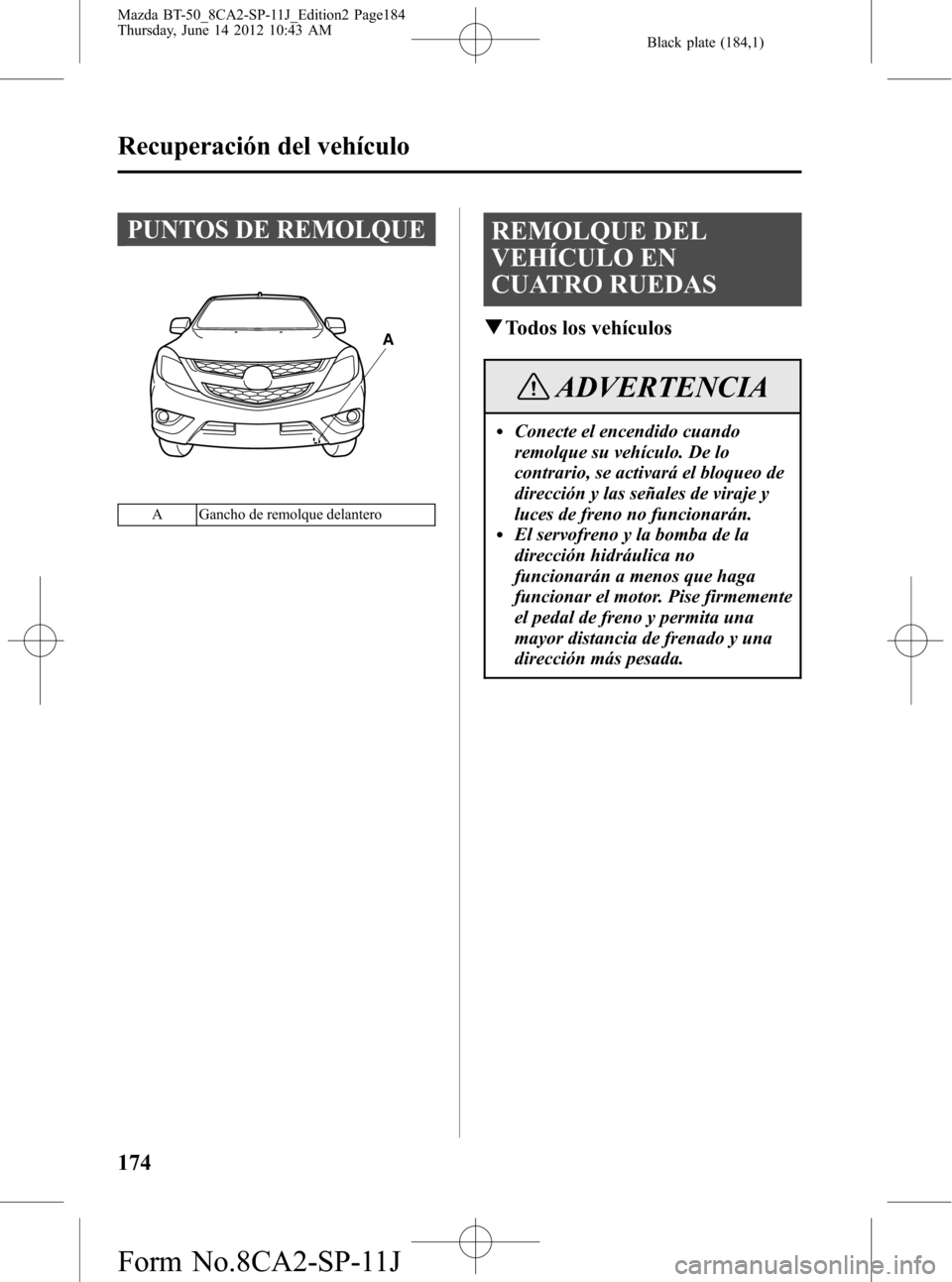

PUNTOS DE REMOLQUE
A
A Gancho de remolque delantero
REMOLQUE DEL
VEHÍCULO EN
CUATRO RUEDAS
qTodos los vehículos
ADVERTENCIA
lConecte el encendido cuando
remolque su vehículo. De lo
contrario, se activará el bloqueo de
dirección y las señales de viraje y
luces de freno no funcionarán.
lEl servofreno y la bomba de la
dirección hidráulica no
funcionarán a menos que haga
funcionar el motor. Pise firmemente
el pedal de freno y permita una
mayor distancia de frenado y una
dirección más pesada.
174
Recuperación del vehículo
Mazda BT-50_8CA2-SP-11J_Edition2 Page184
Thursday, June 14 2012 10:43 AM
Form No.8CA2-SP-11J
