2015 MAZDA MODEL 6 Priročnik za lastnika (in Slovenian)

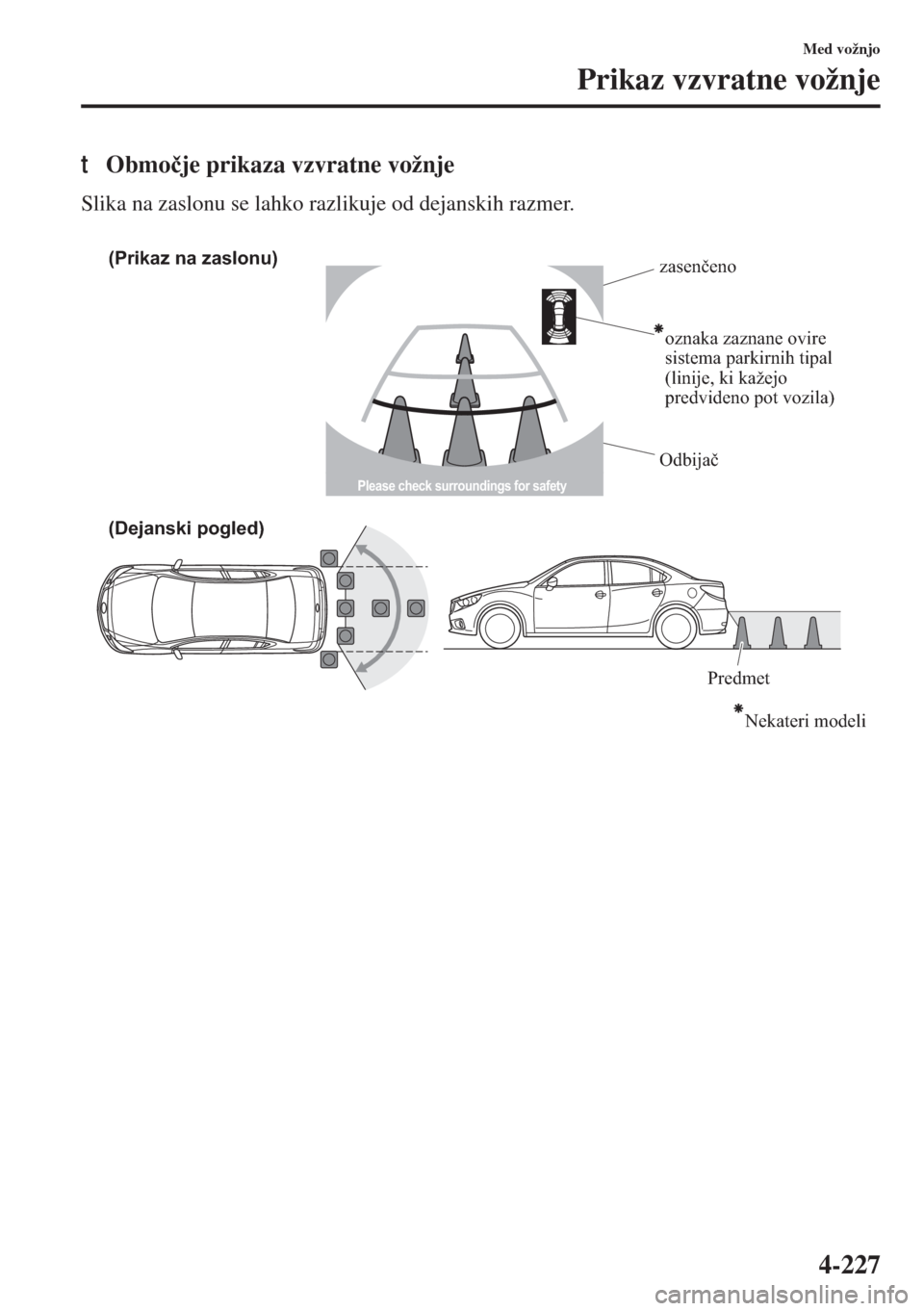

4-227
Med vožnjo
Prikaz vzvratne vožnje
tObmoþje prikaza vzvratne vožnje
Slika na zaslonu se lahko razlikuje od dejanskih razmer.
(Prikaz na zaslonu)
(Dejanski pogled)
Nekateri modeli Predmet Odbijač zasenčeno
oznaka zaznane ovire
sistema parkirnih tipal
(linije, ki kažejo
predvideno pot vozila)
Please check surroundings for safety

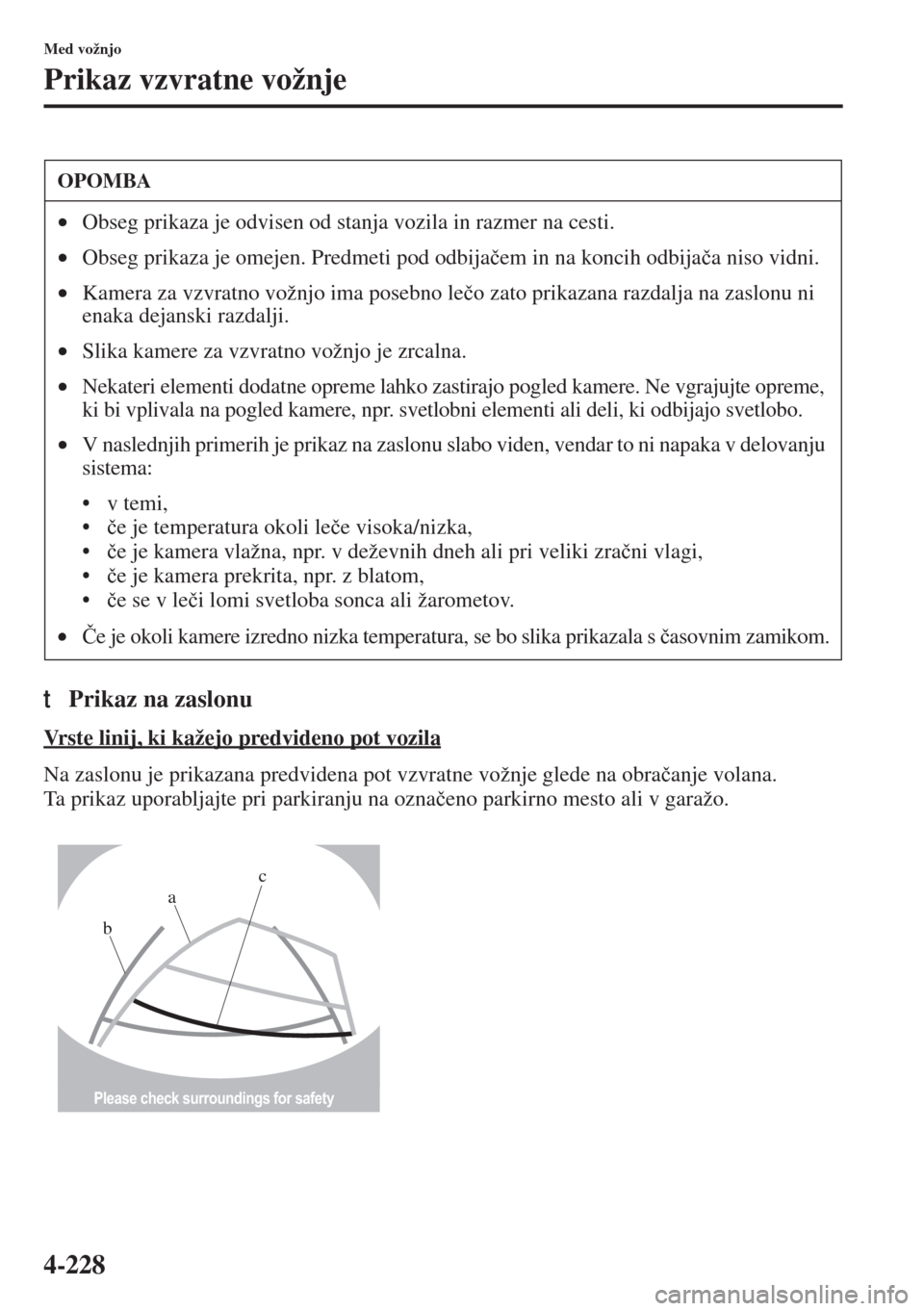

4-228
Med vožnjo
Prikaz vzvratne vožnje
tPrikaz na zaslonu
Vrste linij, ki kažejo predvideno pot vozila
Na zaslonu je prikazana predvidena pot vzvratne vožnje glede na obraþanje volana.
Ta prikaz uporabljajte pri parkiranju na oznaþeno parkirno mesto ali v garažo.
OPOMBA
•Obseg prikaza je odvisen od stanja vozila in razmer na cesti.
•Obseg prikaza je omejen. Predmeti pod odbijaþem in na koncih odbijaþa niso vidni.
•Kamera za vzvratno vožnjo ima posebno leþo zato prikazana razdalja na zaslonu ni
enaka dejanski razdalji.
•Slika kamere za vzvratno vožnjo je zrcalna.
•Nekateri elementi dodatne opreme lahko zastirajo pogled kamere. Ne vgrajujte opreme,
ki bi vplivala na pogled kamere, npr. svetlobni elementi ali deli, ki odbijajo svetlobo.
•V naslednjih primerih je prikaz na zaslonu slabo viden, vendar to ni napaka v delovanju
sistema:
•v temi,
•þe je temperatura okoli leþe visoka/nizka,
•þe je kamera vlažna, npr. v deževnih dneh ali pri veliki zraþni vlagi,
•þe je kamera prekrita, npr. z blatom,
•þe se v leþi lomi svetloba sonca ali žarometov.
•ýe je okoli kamere izredno nizka temperatura, se bo slika prikazala s þasovnim zamikom.
Please check surroundings for safety
bac

4-229
Med vožnjo
Prikaz vzvratne vožnje
a) Linija predvidene poti (rumena)
Liniji kažeta predvideno pot vozila pri vzvratni vožnji.
Smer linij se spreminja skladno z obraþanjem volana.
b) Liniji poveþane širine vozila (modra)
Liniji oznaþujeta širino vozila glede na vzvratno vožnjo.
Liniji nista prikazani, kadar je volan obrnjen naravnost.
c) Linije razdalje
Linije prikazujejo približno oddaljenost predmetov od sredine zadnjega odbijaþa.
Modra linija oznaþuje razdaljo približno 50 cm od zadnjega odbijaþa.
Rdeþa in rumena linija, ki spreminjata položaj glede na obraþanje volana, prikazujeta
toþke, ki so oddaljene približno 50 cm (rdeþa linija) in 100 cm (rumena linija) od
zadnjega odbijaþa (sredina obeh linij).
Kadar volan ni obrnjen naravnost, pride do manjših odstopanj.
ýe obrnete volan v desno, kot je prikazano na sliki, je desna stran linije bližje in leva stran
dlje od dejanske razdalje(rdeþa približno 50 cm, rumena 100 cm od zadnjega odbijaþa).
Položaj vodilnih linij se lahko spreminja glede na stanje vozila (število potnikov,
natovorjenost) in okolišþine na cesti (klanec za vozilom).
Vozite previdno in se o stanju za vozilom in okoli njega vedno prepriþajte na lastne oþi.
OPOZORILO

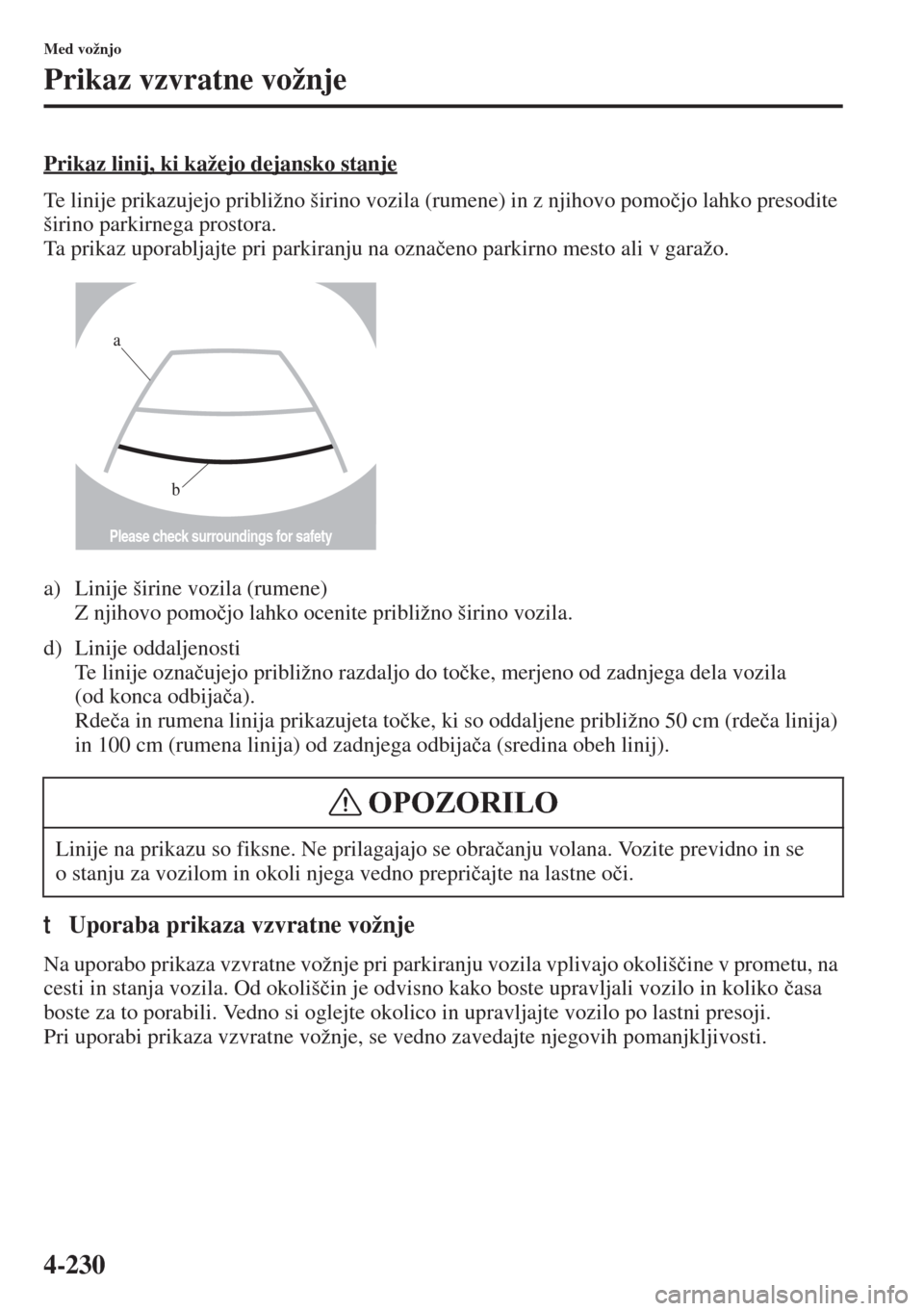

4-230
Med vožnjo
Prikaz vzvratne vožnje
Prikaz linij, ki kažejo dejansko stanje
Te linije prikazujejo približno širino vozila (rumene) in z njihovo pomoþjo lahko presodite
širino parkirnega prostora.
Ta prikaz uporabljajte pri parkiranju na oznaþeno parkirno mesto ali v garažo.
a) Linije širine vozila (rumene)
Z njihovo pomoþjo lahko ocenite približno širino vozila.
d) Linije oddaljenosti
Te linije oznaþujejo približno razdaljo do toþke, merjeno od zadnjega dela vozila
(od konca odbijaþa).
Rdeþa in rumena linija prikazujeta toþke, ki so oddaljene približno 50 cm (rdeþa linija)
in 100 cm (rumena linija) od zadnjega odbijaþa (sredina obeh linij).
tUporaba prikaza vzvratne vožnje
Na uporabo prikaza vzvratne vožnje pri parkiranju vozila vplivajo okolišþine v prometu, na
cesti in stanja vozila. Od okolišþin je odvisno kako boste upravljali vozilo in koliko þasa
boste za to porabili. Vedno si oglejte okolico in upravljajte vozilo po lastni presoji.
Pri uporabi prikaza vzvratne vožnje, se vedno zavedajte njegovih pomanjkljivosti.Linije na prikazu so fiksne. Ne prilagajajo se obraþanju volana. Vozite previdno in se
o stanju za vozilom in okoli njega vedno prepriþajte na lastne oþi.
Please check surroundings for safety
b
a
OPOZORILO

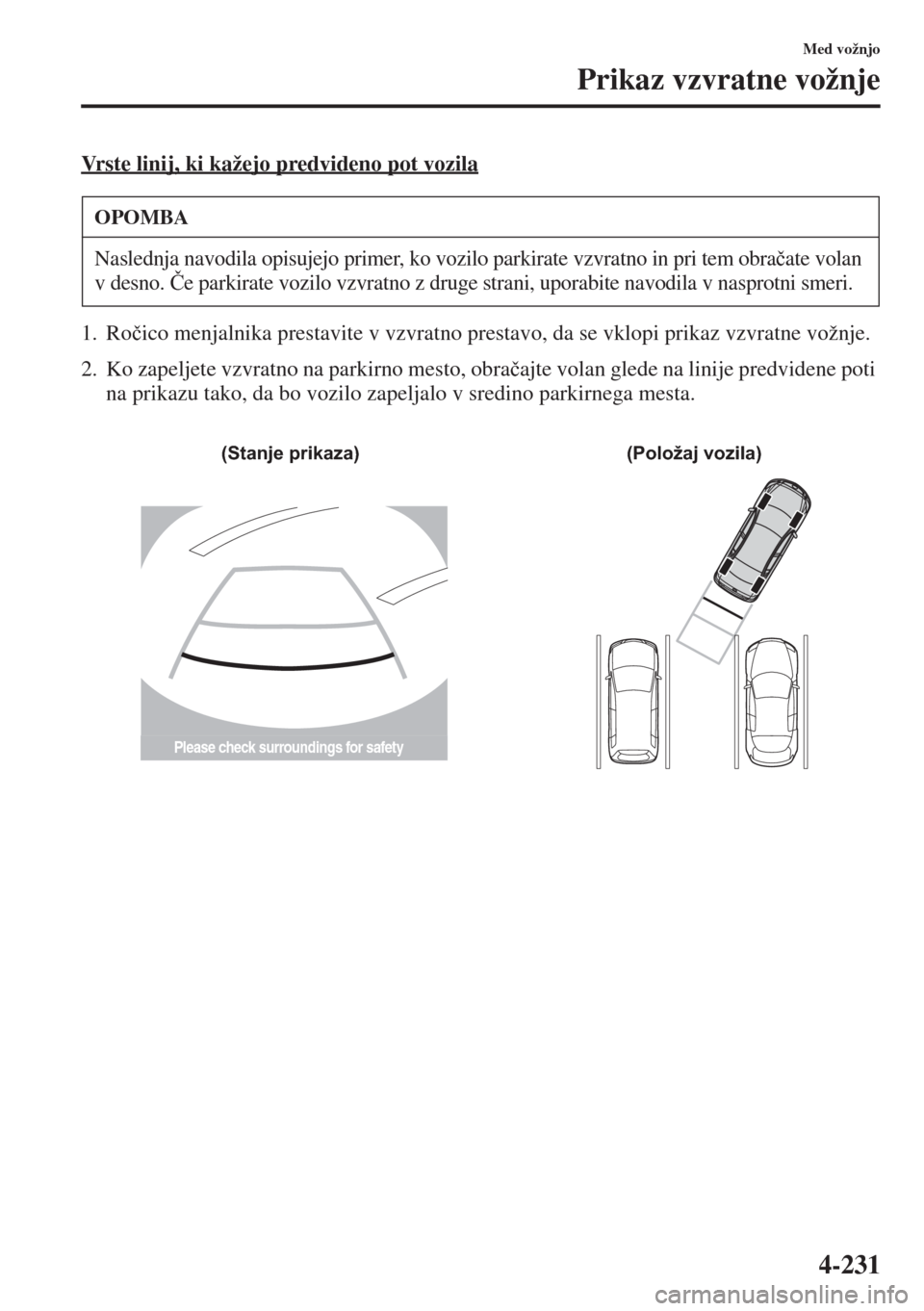

4-231
Med vožnjo
Prikaz vzvratne vožnje
Vrste linij, ki kažejo predvideno pot vozila
1. Roþico menjalnika prestavite v vzvratno prestavo, da se vklopi prikaz vzvratne vožnje.
2. Ko zapeljete vzvratno na parkirno mesto, obraþajte volan glede na linije predvidene poti
na prikazu tako, da bo vozilo zapeljalo v sredino parkirnega mesta.
OPOMBA
Naslednja navodila opisujejo primer, ko vozilo parkirate vzvratno in pri tem obraþate volan
v desno. ýe parkirate vozilo vzvratno z druge strani, uporabite navodila v nasprotni smeri.
Please check surroundings for safety
(Stanje prikaza)(Položaj vozila)

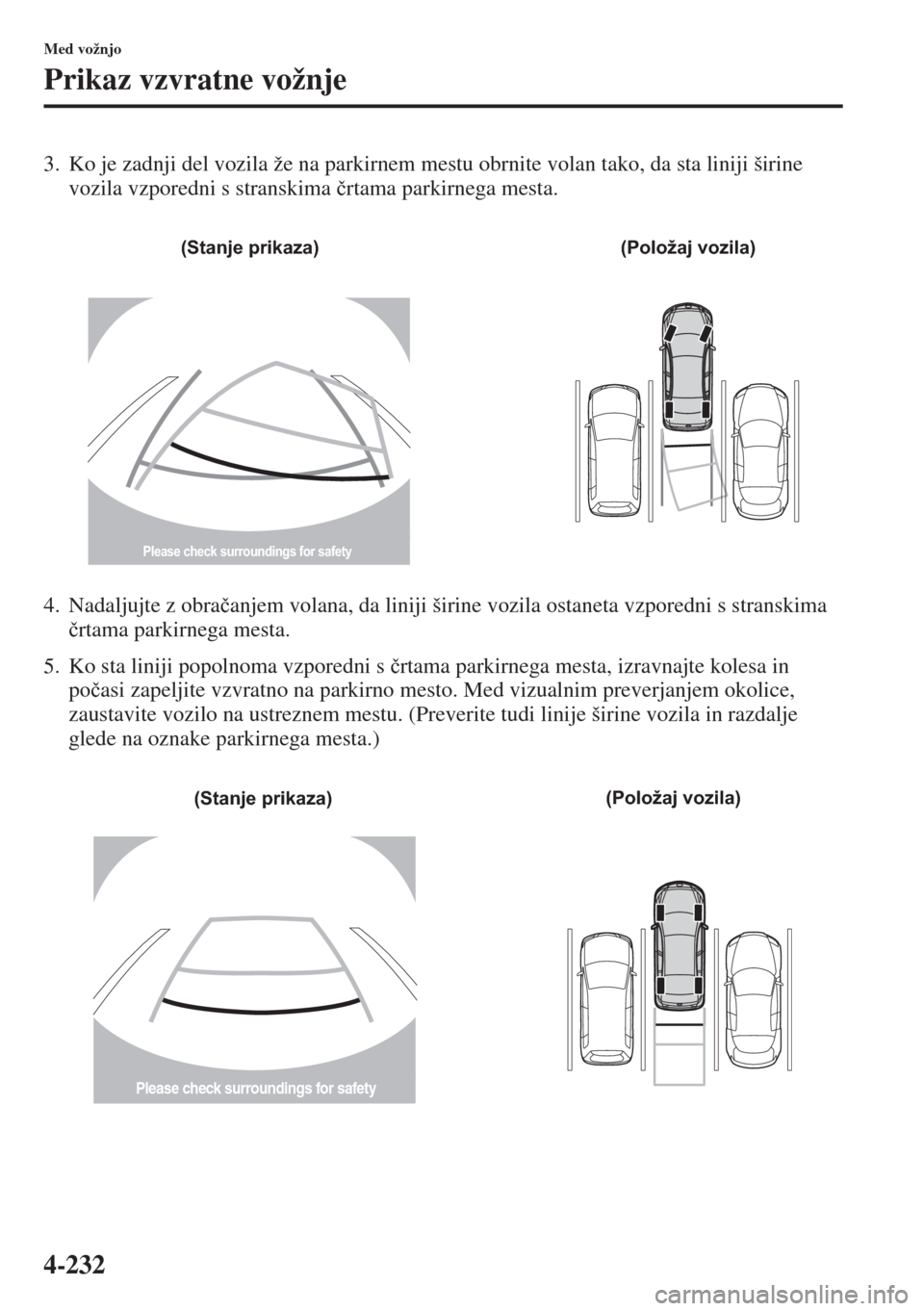

4-232
Med vožnjo
Prikaz vzvratne vožnje
3. Ko je zadnji del vozila že na parkirnem mestu obrnite volan tako, da sta liniji širine
vozila vzporedni s stranskima þrtama parkirnega mesta.
4. Nadaljujte z obraþanjem volana, da liniji širine vozila ostaneta vzporedni s stranskima
þrtama parkirnega mesta.
5. Ko sta liniji popolnoma vzporedni s þrtama parkirnega mesta, izravnajte kolesa in
poþasi zapeljite vzvratno na parkirno mesto. Med vizualnim preverjanjem okolice,
zaustavite vozilo na ustreznem mestu. (Preverite tudi linije širine vozila in razdalje
glede na oznake parkirnega mesta.)
Please check surroundings for safety
(Stanje prikaza) (Položaj vozila)
(Stanje prikaza)(Položaj vozila)
Please check surroundings for safety

4-233
Med vožnjo
Prikaz vzvratne vožnje
6. Ko roþico menjalnika prestavite iz položaja za vzvratno vožnjo, se bo na zaslon vrnil
prejšnji prikaz.
Prikaz linij, ki kažejo dejansko stanje
1. Roþico menjalnika prestavite v vzvratno prestavo, da se vklopi prikaz vzvratne vožnje.
OPOMBA
Slika na zaslonu se lahko razlikuje od dejanskega stanja. Vozite previdno in se o stanju
za vozilom in okoli njega vedno prepriþajte na lastne oþi.
•ýe se na sliki na zaslonu prikaže zakljuþna þrta parkirnega mesta in je videti, da je
vzporedna z linijo razdalje, lahko v resnici ni tako.
•ýe ima parkirno mesto samo eno stransko þrto in je na zaslonu videti, da je
vzporedna z linijo širine vozila, lahko v resnici ni tako.
OPOMBA
Slika kamere za vzvratno vožnjo je zrcalna.
Please check surroundings for safety

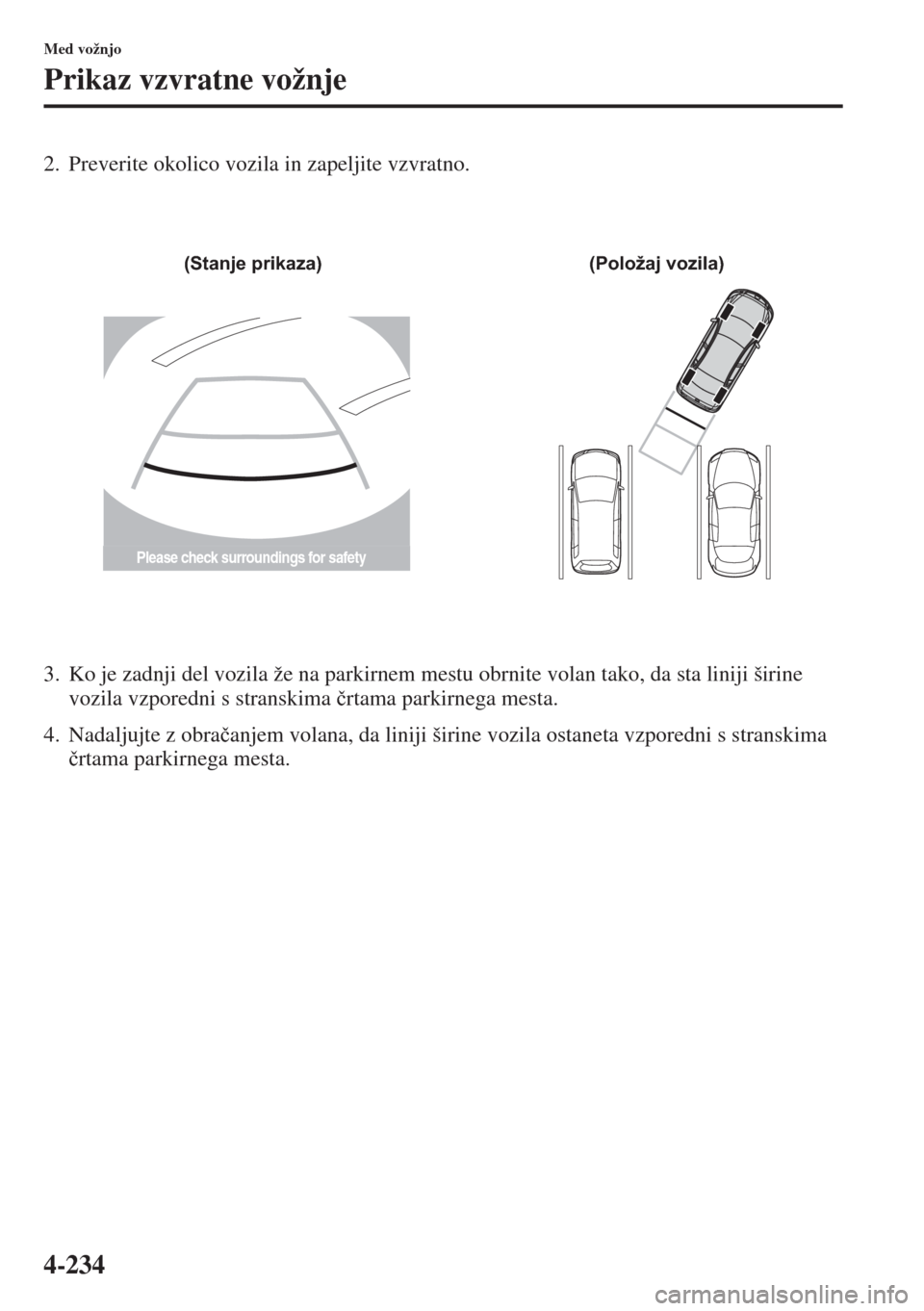

4-234
Med vožnjo
Prikaz vzvratne vožnje
2. Preverite okolico vozila in zapeljite vzvratno.
3. Ko je zadnji del vozila že na parkirnem mestu obrnite volan tako, da sta liniji širine
vozila vzporedni s stranskima þrtama parkirnega mesta.
4. Nadaljujte z obraþanjem volana, da liniji širine vozila ostaneta vzporedni s stranskima
þrtama parkirnega mesta.
Please check surroundings for safety
(Stanje prikaza)(Položaj vozila)
