2015 Lancia Ypsilon Návod k použití a údržbě (in Czech)

Žárovky
Použití Typ Výkon Viz obr.
Potkávací / dálkové světlomety H4 55W D
Xenonové potkávací světlomety (u příslušných
verzí vozidla)D1S 35W F
Přední poziční W5W 5W A
Denní světla (D.R.L.) W21W 21W B
Zadní poziční světla LED - -
Přední směrová světla PY24W 24W B
Boční směrová světla W5W 5W A
Zadní směrová světla PY21W 21W B
Stop W16W 16W B
Třetí brzdové světlo LED - -
Mlhový světlomet H3 55W E
Zpětný chod P21W 21W B
Zadní světlo do mlhy P21W 21W B
Osvětlení registrační značky W5W 5W C
Přední stropní svítilna C5W 5W C
Svítilna v zavazadlovém prostoru W5W 5W A
Stropní svítilna v odkládací schránce C5W 5W C
173
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky postupujte podle
pokynů uvedených v bodě "Výměna žárovky".
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky obrysových/denních světel (D.R.L),
potkávacích, dálkových a směrových světel. Žárovky
jsou umístěny takto obr. 129:
ADenní světla (D.R.L.)
BPoziční světla a potkávací/dálkové světlomety
CSměrová světlaDENNÍ SVĚTLA (D.R.L.)
Postup při výměně žárovky:
❒sejměte kryt A obr. 129;
❒žárovkovou objímkou B obr. 130, která je
namontovaná zatlačením, otočte doleva, vytáhněte
žárovkuCavyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku B zpět do uložení;
❒nasaďte zpět kryt A obr. 129.
obr. 129L0F0033obr. 130L0F0070
174
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZIČNÍ SVĚTLA
Postup při výměně žárovky:
❒sejměte kryt B obr. 129;
❒vytáhněte žárovkovou objímku C obr. 131
namontovanou zatlačením, vytáhněte žárovku D a
vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku C zpět do uložení;
❒nasaďte zpět kryt B obr. 129.DÁLKOVÉ/POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte kryt B obr. 129;
❒vytáhněte žárovkovou objímku C obr. 132
upevněnou zatlačením;
❒vytáhněte žárovkuDzkonektoruEavyměňte ji;
❒vložte novou žárovku do konektoru, ujistěte se, zda
je řádně upevněná, a zasuňte objímkou skupinu C
do uložení;
❒nasaďte zpět kryt B obr. 129.
obr. 131L0F0069obr. 132L0F0068
175
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

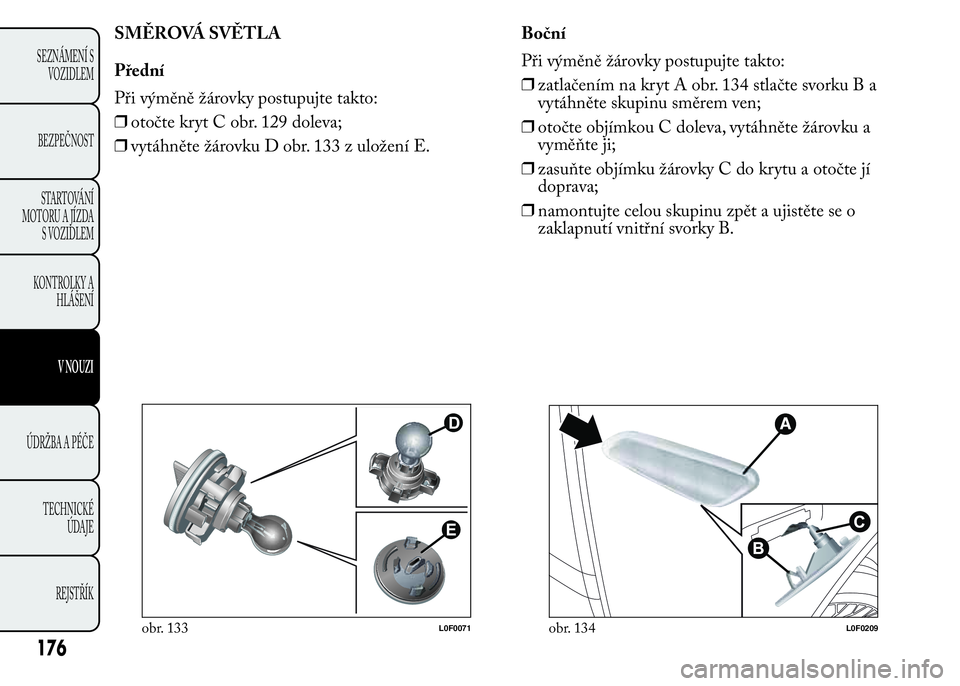

SMĚROVÁ SVĚTLA
Přední
Při výměně žárovky postupujte takto:
❒otočte kryt C obr. 129 doleva;
❒vytáhněte žárovku D obr. 133 z uložení E.Boční
Při výměně žárovky postupujte takto:
❒zatlačením na kryt A obr. 134 stlačte svorku B a
vytáhněte skupinu směrem ven;
❒otočte objímkou C doleva, vytáhněte žárovku a
vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí
doprava;
❒namontujte celou skupinu zpět a ujistěte se o
zaklapnutí vnitřní svorky B.
obr. 133L0F0071obr. 134L0F0209
176
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒natočte kola stranou;
❒zatlačte na výstupky A obr. 135 a odstraňte víko B;
❒zatlačte na svorku C obr. 136 a odpojte elektrický
konektor D;
❒sejměte víko E otočením doprava (viz nápis OFF a
šipky na víku);
❒vyhákněte svorky F obr. 137 a vytáhněte je ven;
obr. 135L0F0205
obr. 136L0F0206
obr. 137L0F0207
177
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒vyhákněte konektor G obr. 138 a vyměňte žárovku
H;
❒namontujte novou žárovku a postupujte v opačném
pořadí úkonů.
ZADNÍ OPTICKÉ SKUPINY
Obsahují žárovky pozičních, brzdových a směrových
světel. Světla zpětného pojezdu a zadní svítilna do
mlhy jsou umístěny v zadním nárazníku.
Uspořádání žárovek obr. 139:
ASměrová světla
BBrzdová světla
obr. 138L0F0208obr. 139L0F0034
178
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SMĚROVÁ SVĚTLA/BRZDOVÁ SVĚTLA
Při výměně žárovek otočte žárovkové objímky
směremO(open - zavřeno). Vyměňte žárovku a pak
otočte žárovkové objímky směremC(close -
zavřeno).
POZIČNÍ SVĚTLA
Jsou s diodami LED. Žárovky si nechejte vyměnit u
autorizovaného servisu Lancia.
3.TŘETÍ BRZDOVÉ SVĚTLO
Jedená se o diody LED umístěné ve víku
zavazadlového prostoru. Žárovky si nechejte vyměnit
u autorizovaného servisu Lancia.
ZADNÍ SVÍTILNA DO MLHY
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku A obr. 140;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
POZOR
Před výměnou žárovky počkejte, až
vychladne tlumič výfuku: NEBEZPEČÍ
POPÁLENIN!SVĚTLO ZPĚTNÉHO POJEZDU
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku B obr. 140;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
obr. 140L0F0219
179
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒vyjměte průhlednou část střechy obr. 141;
❒otočte žárovkovou objímkou B obr. 142 doleva,
vytáhněte žárovkuCavyměňte ji;
❒namontujte kryt zpět.VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky viz oddíl "Výměna
žárovky".
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a
vytáhněte stropní svítilnu A obr. 143;
❒otevřete kryt B obr. 144, vyměňte žárovky C
uvolněním z bočních kontaktů. Zkontrolujte, zda
nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 144 a upevněte stropní svítilnu
A obr. 143 do uložení; ujistěte se o řádném
zajištění v tomto uložení.
obr. 141L0F0259obr. 142L0F0214
180
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
