2015 Lancia Ypsilon Návod k použití a údržbě (in Czech)

NÁPLNĚ
Benzínové verze 0.9 TwinAir 85 k 1.2 8V 69 kPředepsaná paliva a orig-
inální maziva
Palivová nádrž (v litrech): 40 40Bezolovnatý benzín
nejméně 95 RON (Norma
EN 228) včetně rezervy (litry): 5 ÷ 7 5 ÷ 7
Chladicí soustava motoru
(litry):5,3 4,9Směs destilované vody a
kapaliny PARAFLU
UPv
poměru 50 %
(*)
Olejová vana motoru (litry): 2,8 2,5
SELENIA K P.E.
Olejová vana a filtr (litry): 3,2 2,8
Převodovka/diferenciál
(litry):1,65 1,65TUTELA
TRANSMISSION
GEARFORCE
Okruh hydraulických brzd
(litry):0,55 0,55 TUTELA TOP 4
Nádržka kapaliny do
ostřikovačů čelního a
zadního okna (litry):2,55 2,5Směs vody a kapaliny
TUTELA
PROFESSIONAL SC35
(*) V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody.
237
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Provedení se vznětovým motorem 1.3 16V MultijetPředepsaná paliva a originální
maziva
Palivová nádrž (v litrech): 40
Nafta pro motorová vozidla
(Specifikace EN 590)
včetně rezervy (litry): 5 ÷ 7
Chladicí soustava motoru (litry): 6,35Směs destilované vody a kapaliny
PARAFLU
UPvpoměru50%(*)
Olejová vana motoru (litry): 2,8
SELENIA WR P.E.
Olejová vana a filtr (litry): 3,0
Převodovka/diferenciál (litry): 1,65TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd (litry): 0,55 TUTELA TOP 4
Nádržka kapaliny do ostřikovačů
čelního a zadního okna (litry):2,5Směs vody a kapaliny TUTELA
PROFESSIONAL SC35
(*) V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody.
238
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PROVOZNÍ KAPALINY A MAZIVA
CHARAKTERISTIKY PRODUKTŮ
PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaInter val výměny
Mazivo pro
zážehové motory
(verze 0.9
TwinAir Turbo
85 k a 1.2 8V 69
k)Plně syntetické mazivo třídy SAE 5W-40
ACEA C3. Předpis FIAT 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07V souladu s plánem
údržby
Mazivo pro
dieselové motorySyntetické mazivo SAE 5W-30. Předpis FIAT
9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07V souladu s plánem
údržby
239
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
U dieselových motorů lze ve výjimečném případě, kdy nejsou dostupné originální produkty, použít maziva s
minimálním výkonem ACEA C2. V takovém případě nejsou zaručeny optimální výkony motoru a doporučuje
se je vyměnit co nejdříve za maziva doporučená autorizovanou servisní sítí Lancia.
Při používání produktů s nižšími charakteristikami než ACEA C3 u benzínových motorů a ACEA C2 u
dieselových motorů by se mohl motor mohl poškodit způsobem, na který se nevztahuje záruka.
Verze 0.9 TwinAir 85 k: Používání maziv s charakteristikami nižšími než ACEA C3 a jiným stupněm SAE než
5W - 40 může způsobit poškození motoru, na něž se nevztahuje záruka.

PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Maziva a tuky
pro převodná
ústrojí pohybuSyntetické mazivo třídy SAE 75W. Předpis
FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanická
převodovka a
diferenciál
Vazelína na bázi sirníku molybdeničitého pro
vysoké provozní teploty. Konzistence N.L.G.I.
1-2. Předpis FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby
na straně kola
Speciální tuk pro stejnoběžné spojky s nízkým
součinitel tření. Konzistence N.L.G.I. 0-1.
Předpis FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Stejnoběžné klouby
na straně diferenciálu
Brzdová kapalinaSyntetické mazivo pro brzdovou soustavu a
spojku. Podle specifikací: FMVSS n° 116 DOT
4, ISO 4925 SAE J1704. Předpis FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulické brzdy a
hydraulická ovládání
spojky
240
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

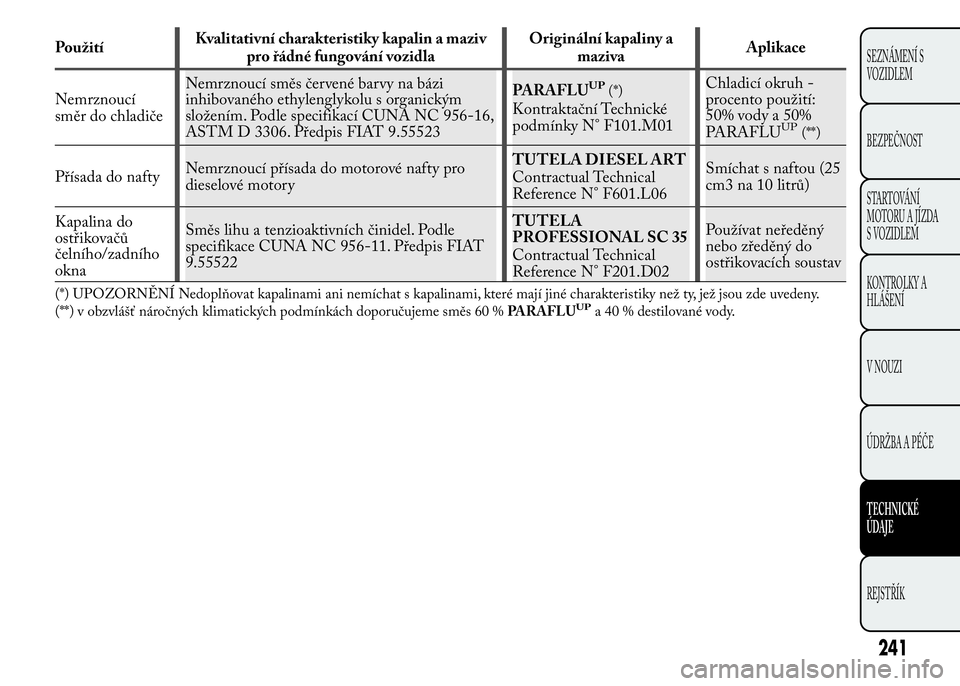

PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Nemrznoucí
směr do chladičeNemrznoucí směs červené barvy na bázi
inhibovaného ethylenglykolu s organickým
složením. Podle specifikací CUNA NC 956-16,
ASTM D 3306. Předpis FIAT 9.55523PARAFLU
UP(*)
Kontraktační Technické
podmínky N° F101.M01Chladicí okruh -
procento použití:
50% vody a 50%
PARAFLU
UP(**)
Přísada do naftyNemrznoucí přísada do motorové nafty pro
dieselové motoryTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Smíchat s naftou (25
cm3 na 10 litrů)
Kapalina do
ostřikovačů
čelního/zadního
oknaSměs lihu a tenzioaktivních činidel. Podle
specifikace CUNA NC 956-11. Předpis FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Používat neředěný
nebo zředěný do
ostřikovacích soustav
(*) UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné charakteristiky než ty, jež jsou zde uvedeny.
(**) v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLUUPa 40 % destilované vody.
241
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v následující tabulce byly stanoveny homologačními zkouškami předepsanými
příslušnými směrnicemi Evropské unie.
Postupy při měření spotřeby:
❒městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
❒mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi
při všech rychlostních stupních a cestovní rychlosti v rozsahu 0 - 120 km/h;
❒kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Typologie trasy, dopravní situace, atmosférické podmínky, styl jízdy, celkový stav vozidla,
verze a výbava spotřebičů, používání klimatizace, zatížení vozidla, instalace střešního nosiče a ostatní podmínky,
které zhoršují aerodynamiku vozidla nebo odpor vzduchu ovlivňují hodnoty spotřeby, které se mohou lišit od
stanovených.
UPOZORNĚNÍ Spotřeba paliva se usadí až po ujetí 3 000 km.
SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)
Verze Po městě Mimoměstský cyklus Kombinovaný
0.9 TwinAir 85 k5,0 3,8 4,2
1.2 8V 69 k
(*)6,4 4,1 4,9
1.2 8V 69 k
(**)6,4 4,3 5,1
1.2 8V 69 k
(***)6,7 4,3 5,2
1.3 16V Multijet4,7 3,2 3,8
(*) Verze s dlouhými převodovými poměry (u příslušné verze vozidla)
(**) Verze s krátkými převodovými poměry a se Start&Stop (u příslušné verze vozidla)
(***) Verze s krátkými převodovými poměry bez Start&Stop (u příslušné verze vozidla)
242
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce jsou stanoveny pro spotřebu paliva při kombinovaném cyklu.
Verze Emise CO2podle platné evropské směrnice (g/km)
0.9 TwinAir 85 k99
1.2 8V 69 k
(*)115
1.2 8V 69 k
(**)118
1.2 8V 69 k
(***)120
1.3 16V Multijet99
(*)Verze s dlouhými převodovými poměry (u příslušné verze vozidla)
(**)Verze s krátkými převodovými poměry a se Start&Stop (u příslušné verze vozidla)
(***) Verze s krátkými převodovými poměry bez Start&Stop (u příslušné verze vozidla)
243
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI ŽIVOTNOSTI
244
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Automobilka FCA vyvíjí celá léta značné úsilí při ochraně životního prostředí průběžným zlepšováním
výrobních postupů a vyráběním výrobků, jež jsou stále více ekologicky kompatibilní. Pro poskytování co
nejlepších služeb zákazníkům v rámci předpisů o ochraně životního prostředí a povinností stanovených
evropskou směrnicí 2000/53/ES o vozidlech s ukončenou životností nabízí FCA možnost takové vozidlo*
bezplatně odevzdat. Podle výše uvedené směrnice EU může poslední držitel nebo vlastník vozidla s ukončenou
životností předat k likvidaci bez jakýchkoli výdajů, protože vozidlo má nulovou nebo zápornou tržní hodnotu.
Vozidla se skončenou životností lze bez jakýchkoli výdajů předat buď našim dealerům nebo některému
sběrnému a zpracovatelskému zařízení autorizovanému společností FCA. Tato zařízení byla uváženě vybrána
tak, aby byly zaručeny služby s odpovídajícími kvalitativními standardy z hlediska sběru, zpracování a recyklace
vozidel se skončenou životností s ohledem na ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízeních získáte u dealerů FCA nebo zatelefonováním na
číslo uvedené v Záruční knížce nebo na webových stránkách jednotlivých značek FCA.
