2015 FIAT DUCATO BASE CAMPER Návod na použitie a údržbu (in Slovak)

HMOTNOSŤ PODVOZKU S KABÍNOU
Verzie PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximálne povolené zaťaženie (**)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3500 3500 3500
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
301

HMOTNOSŤ PODVOZKU S KABÍNOU
Verzie PTT 3510
kgVerzie PTT 3650 kg
110 (*)
/130/150
Multijet115 Multijet (*)110 (*)/130/150
Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90
% a bez zvláštneho vybavenia)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Maximálne povolené zaťaženie (**)
– predná náprava: 1850 1850 1850 1850
– zadná náprava: 2000 2000 2000 2000
– celkom: 3510 3650 3650 3650
Ťahané náklady
– brzdený príves: 2500 2000 2500 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100 100
(*) Verzia pre určené trhy
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
302
TECHNICKÉ ÚDAJE

HMOTNOSTI PODVOZKOV S KABÍNOU MAXI (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005
kg - 4250 kgVerzie PTT
4400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Maximálne povolené zaťaženie (**)
– predná náprava: 2100 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– celkom: 3500 3500 3995 - 4250 3995 - 4250 4400
Ťahané náklady
– brzdený príves: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– nebrzdený príves: 750 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Verzia pre určené trhy
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
303

HMOTNOSŤ PODVOZKOV S KABÍNKOU A PLOŠINOU
Verzie PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000 3000 3000
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
304
TECHNICKÉ ÚDAJE

HMOTNOSŤ PODVOZKOV S KABÍNKOU A PLOŠINOU
Verzie PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
305

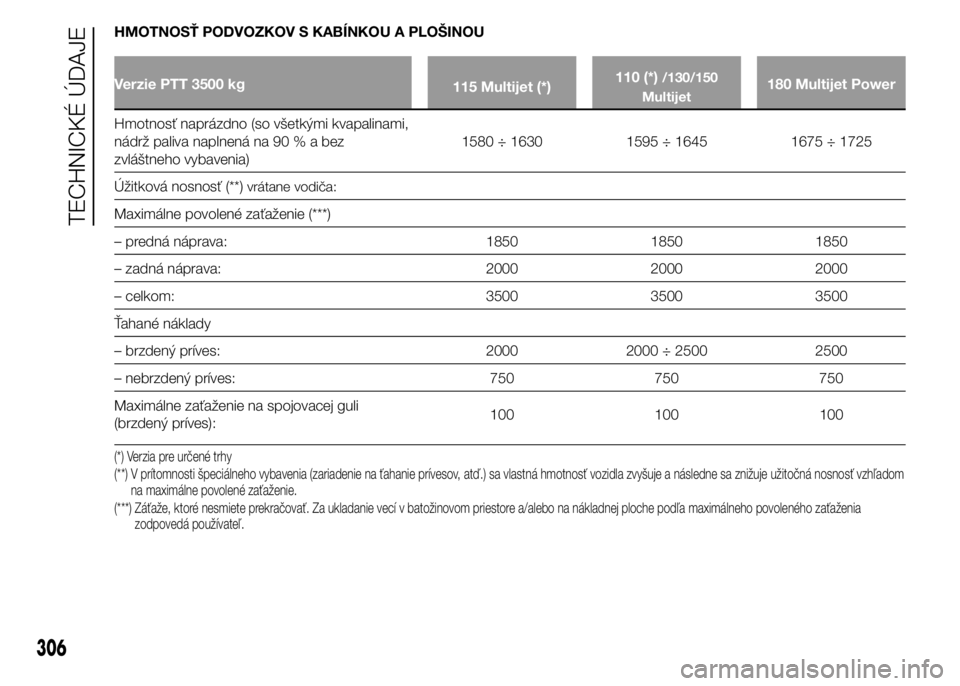

HMOTNOSŤ PODVOZKOV S KABÍNKOU A PLOŠINOU
Verzie PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3500 3500 3500
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
306
TECHNICKÉ ÚDAJE

HMOTNOSTI PODVOZKOV S KABÍNKOU A PLOŠINOU (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005 kg - 4250
kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90
% a bez zvláštneho vybavenia)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkom: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Ťahané náklady
– brzdený príves: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):120 120 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
307

HMOTNOSŤ PODVOZKOV S PREDĹŽENOU KABÍNOU
Verzie PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Úžitková nosnosť (**)
vrátane vodiča:
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(**) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje užitočnánosnosť vzhľadom
na maximálne povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
308
TECHNICKÉ ÚDAJE
