OBRYSOVÉ/DENNÉ
SVETLÁ (LED)
Sú to diódové svetlá. Pri výmene sa
obráťte na Autorizovaný servis Fiat.
OBRYSOVÉ/DENNÉ
SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒odstráňte ochranný gumený kryt A
obr. 203;
❒otočte smerom vľavo objímku
žiarovky B obr. 204;
❒vytiahnite žiarovku a vymeňte ju;
❒vytiahnite žiarovku ľahkým zatlačením
a otočením proti smeru pohybu
hodinových ručičiek („bajonetová
objímka");❒znovu založte objímku B tak, že ju
otočíte v smere hodinových ručičiek,
pričom sa uistite, že je správne
zablokovaná;
❒opäť namontujte ochranný gumený
kryt A obr. 203;
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:❒odstráňte ochranný gumený kryt C
obr. 203;
❒uvoľnite objímku žiarovky A obr. 205
od bočných pružín B a vytiahnite ju;
❒odpojte elektrický konektor;
❒namontujte novú žiarovku, tak aby sa
obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok;
❒opäť zapojte elektrický konektor;
❒opäť namontujte ochranný gumený
kryt C obr. 203;
STRETÁVACIE SVETLÁ
So žiarivkou
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
203F1A0314
204F1A0386
205F1A0315206F1A0316
205

❒odstráňte ochranný gumený kryt B
obr. 203;
❒uvoľnite objímku žiarovky A obr. 206
od bočných pružín B a vytiahnite ju;
❒odpojte elektrický konektor;
❒namontujte novú žiarovku, tak aby sa
obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok;
❒opäť zapojte elektrický konektor;
❒opäť namontujte ochranný gumený
kryt B obr. 203;
SMEROVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒odstráňte ochranný gumený kryt A
obr. 203;
❒otočte smerom vľavo objímku
žiarovky B obr. 207;
❒vytiahnite žiarovku a vymeňte ju;
❒vytiahnite žiarovku ľahkým zatlačením
a otočením proti smeru pohybu
hodinových ručičiek („bajonetová
objímka");
❒znovu založte objímku B tak, že ju
otočíte v smere hodinových ručičiek,
pričom sa uistite, že je správne
zablokovaná;❒opäť namontujte ochranný gumený
kryt A obr. 203;
Bočné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom obr. 208:
❒ručne odtiahnite zrkadlo, aby ste sa
dostali k dvom fixačným skrutkám
A;
❒pomocou dodaného krížového
skrutkovača odkrúťte skrutky,
vytiahnite skupinu objímok a
vytiahnite ju zo zúbkov;
❒odkrúťte žiarovku a vymeňte žiarovku
B otočením proti smeru pohybu
hodinových ručičiek.HMLOVÉ SVETLÁ
(pre verzie/trhy, kde je k dispozícii)
Pri výmene žiaroviek v predných
hmlových svetlách treba postupovať
takto:
❒úplne otočte koleso smerom
dovnútra;
❒uvoľnite skrutky A a odstráňte kryt B
obr. 209;
❒pomocou pružinu C obr. 210 a
odpojte elektrický konektor D;
❒otočte a odmontujte objímku E;
❒uvoľnite žiarovku a vymeňte ju;
❒namontujte novú žiarovku a vykonajte
vyššie opísaný postup v opačnom
poradí.
207F1A0317
208F1A0195
206
NÚDZOVÝ STAV

ZADNÉ SVETELNÉ
JEDNOTKY
Umiestnenie žiaroviek tejto svetelnej
jednotky je nasledujúce obr. 211:
A brzdové svetlá/obrysové
B obrysové svetlá
C smerové svetlá
D svetlá spiatočky
E zadné hmlové svetláPri výmene žiarovky postupujte
nasledujúcim spôsobom obr. 212, obr.
213:
❒otvorte zadné krídlo dverí
❒odskrutkujte 7 upevňovacích skrutiek
plastového krytu;
❒odskrutkujte dve upevňovacie skrutky
B;
❒vytiahnite jednotku smerom von a
odpojte elektrický konektor;
❒odskrutkujte skrutky C pomocou
dodaného skrutkovača a vytiahnite
objímky žiaroviek;
❒vytiahnite žiarovku, ktorá sa má
vymeniť D, E, F jemným zatlačením a
otočením proti smeru pohybu
hodinových ručičiek („bajonetové"
zaistenie) a vymeňte ju; vytiahnite
žiarovku G, H smerom von;❒namontujte objímku a zaskrutkujte
skrutky C;
❒opäť zapojte elektrický konektor,
správne umiestnite skupinu na
pôvodné miesto v karosérii vozidla a
potom zaskrutkujte upevňovacie
skrutky B;
❒Opäť namontujte plastový kryt
pomocou 7 upevňovacích skrutiek A.
209F1A0361
210F1A0362
211F1A0318
212F1A0319
207

Pre nákladné verzie a
verzie s kabínou:
Odskrutkujte štyri skrutky H obr. 214 a
vymeňte žiarovky:
I žiarovka pre hmlové svetlo
L žiarovka pre zadné hmlové svetlo
M žiarovka pre obrysové svetlá
N žiarovka pre brzdové svetlo
O žiarovka pre smerové svetlo.3. BRZDOVÉ SVETLOPri výmene žiarovky postupujte
nasledovne:
❒odskrutkujte dve upevňovacie skrutky
A obr. 215;
❒vytiahnite priesvitnú skupinu;
❒opačným zatlačením na krídelká B
obr. 216 vytiahnite objímky;
❒vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiarovky postupujte
nasledovne:
❒zatlačte v bode označenom šípkou a
odstráňte priesvitný kryt A obr. 217;
❒odpojte žiarovku od bočných
kontaktov a vymeňte žiarovku, dbajte
na to, aby nová žiarovka dobre
dosadala na kontakty;
213F1A0320214F1A0200
215F1A0204
216F1A0205
208
NÚDZOVÝ STAV

❒nainštalujte späť priesvitný kryt, ktorá
sa zaistí zatlačením.
BOČNÉ OBRYSOVÉ
SVETLÁ
(pre verzie/trhy, kde je k dispozícii)Pri výmene žiarovky postupujte
nasledovne:
❒pre extra dlhé dodávkové vozidlo:
– odskrutkujte dve upevňovacie skrutky
C obr. 218 a odstráňte svetlomet;
– vyberte objímku D na zadnej strane
svetlometu otočením do 1/4 otáčky;
– vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
❒pre kabínové verzie s korbou:
– vyberte objímku na zadnej strane
svetlometu otočením o 1/4 otáčky;
– vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
VÝMENA
VNÚTORNEJ
ŽIAROVKY
Pre typ žiarovky a jej výkonu si pozrite
odsek „Výmena žiarovky".
PREDNÉ STROPNÉ
SVETLO
Pri výmene žiaroviek postupujte
nasledovne:
❒stlačte bod označený šípkou a
vyberte priehľadný kryt A obr. 219;
❒otvorte ochranný kryt B obr. 220;
❒nahraďte žiarovky C obr. 220
uvoľnením od bočných kontaktov a
uistite sa, že nové žiarovky sú medzi
správne zaistené medzi kontaktmi;
❒zatvorte kryt B obr. 220 a upevnite
stropné svetlo A obr. 219 na svoje
miesto a uistite sa že zapadlo.
217F1A0206
218F1A0207
219F1A0208
209

ZADNÉ STROPNÉ
SVETLO
Pri výmene žiaroviek postupujte
nasledovne:
❒zatlačte v bodoch označených
šípkami a odmontujte stropné svetlo
D obr. 221 ;
❒otvorte ochranný kryt E obr. 222;
❒vymeňte žiarovku F obr. 222 tak, že
ju uvoľníte od bočných kontaktov,
dbajte na to, aby sa nová žiarovka
dobre zaistila medzi kontakty;
❒zatvorte ochranný kryt E obr. 222 a
stropné svetlo D obr. 221 vložte
späť a ubezpečte sa, že zapadlo na
miesto.
VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
46)
165) 166) 167) 168)
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia. Ak teda
zariadenie nefunguje, je treba overiť
účinnosť príslušnej bezpečnostnej
poistky: vodivý prvok A obr. 223 nesmie
byť prerušený. V opačnom prípade je
potrebné vymeniť vypálenú žiarovku
inou s rovnakým výkonom (tá istá
farba).
B neporušená poistka.
C poistka s prerušenou vodiacou
časťou.
220F1A0209221F1A0210
222F1A0211
223F1A0212
210
NÚDZOVÝ STAV

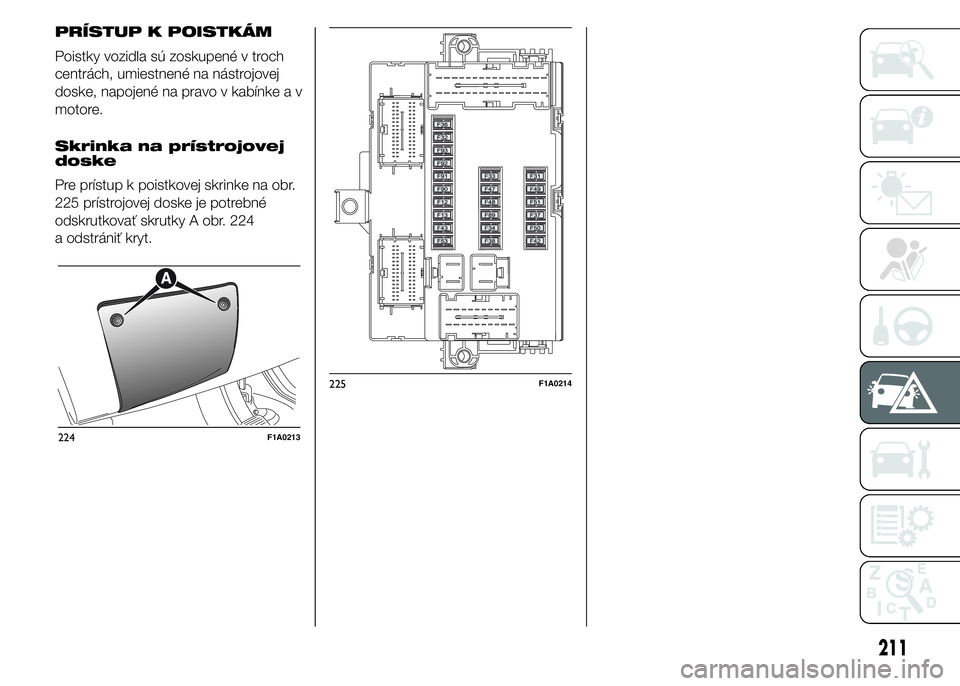

PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v troch
centrách, umiestnené na nástrojovej
doske, napojené na pravo v kabínke a v
motore.
Skrinka na prístrojovej
doske
Pre prístup k poistkovej skrinke na obr.
225 prístrojovej doske je potrebné
odskrutkovať skrutky A obr. 224
a odstrániť kryt.
224F1A0213
225F1A0214
211

Poistková skrinka v
priestore motora
Pre prístup do centra poistiek do
motora obr. 227, odstráňte ochranný
kryt obr. 226.
Postupujte nasledujúcim spôsobom:
❒stlačte nadoraz skrutku, použite
pritom príslušný dodaný krížový
skrutkovač;
❒skrutku pomaly otočte v smere
doľava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
❒skrutku pomaly uvoľnite;
❒otvorenie indikuje vysunutie celej
hlavy skrutky zo svojho osadenia;
❒odmontujte kryt.
Pri opätovnej montáži krytu postupujte
nasledujúcim spôsobom:
❒opäť správne nasaďte kryt skrinky;
❒stlačte nadoraz skrutku, použite
pritom príslušný dodaný krížový
skrutkovač;
❒skrutku pomaly otočte v smere
doprava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
❒skrutku pomaly uvoľnite;
❒zatvorenie indikuje zasadenie celej
hlavy skrutky zo svojho osadenia.
226F1A0334
227F1A0216
212
