2015 FIAT DUCATO BASE CAMPER Manual de Uso e Manutenção (in Portuguese)

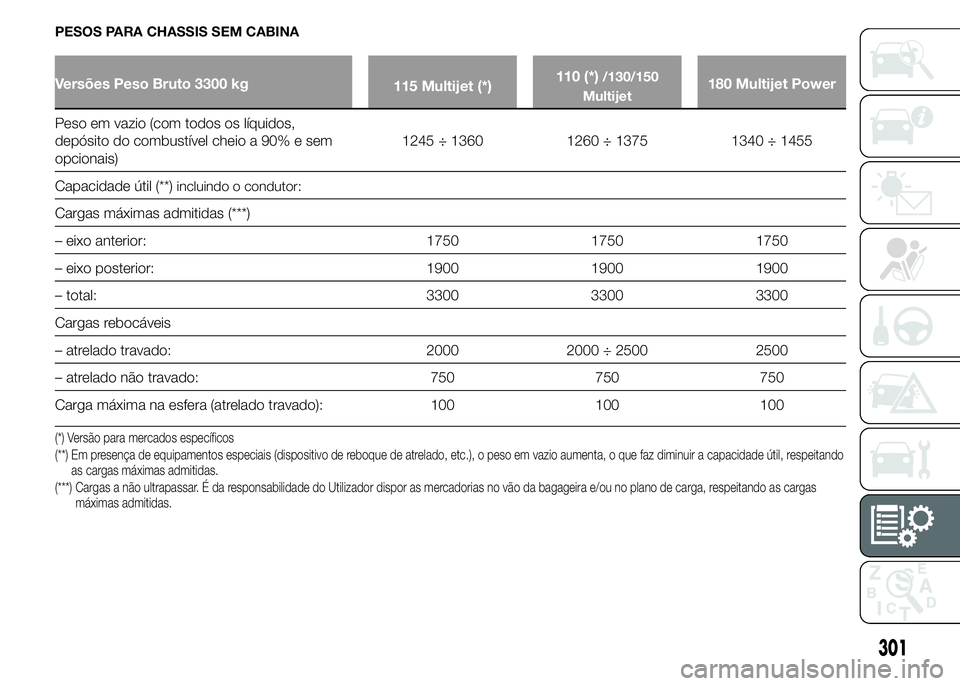

PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3300 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
301

PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3500 3500 3500
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
302
CARACTERÍSTICAS TÉCNICAS

PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3650 3650 3650
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
303

PESOS PARA CHASSIS SEM CABINA (versões MAXI)
Versões Peso Bruto 3500
kgVersões Peso Bruto 3995
kg - 4005 kg - 4250 kgVersões
Peso Bruto
4400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Capacidade útil (**)
incluindo o condutor:
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– total: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Cargas rebocáveis
– atrelado travado: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– atrelado não travado: 750 750 750 750 750
Carga máxima na esfera (atrelado travado): 100 ÷ 120 100 ÷ 120 100 100 100
(*) Versão para mercados específicos
(**) Em presença de equipamentos especiais (dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta, o que faz diminuir a capacidade útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
304
CARACTERÍSTICAS TÉCNICAS

PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Cargas máximas admitidas (**)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 3000 3000 3000
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
305

PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Cargas máximas admitidas (**)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3300 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
306
CARACTERÍSTICAS TÉCNICAS

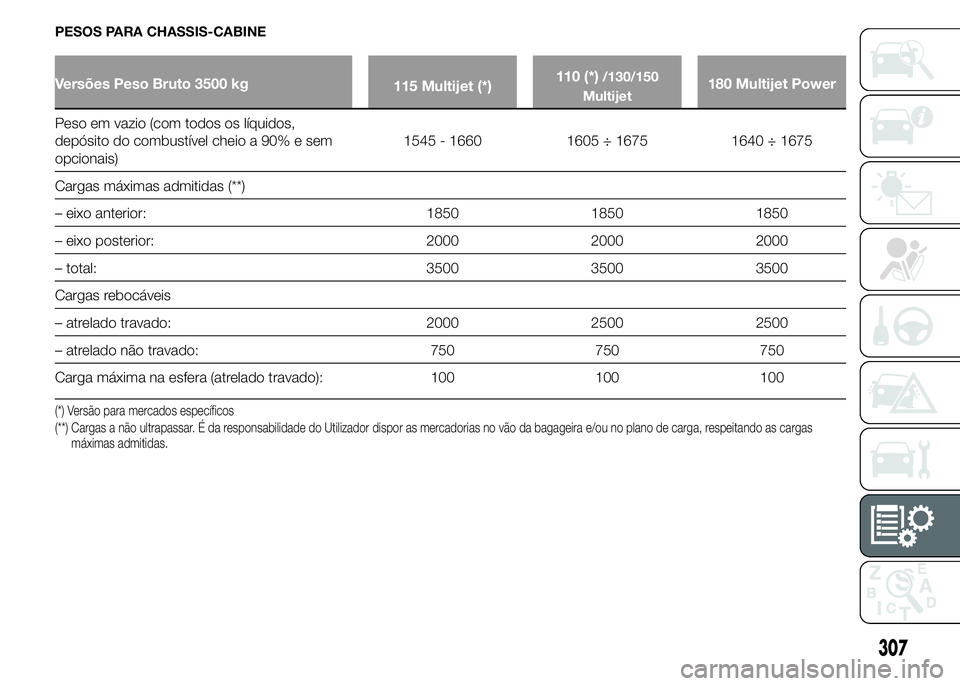

PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Cargas máximas admitidas (**)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3500 3500 3500
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
307

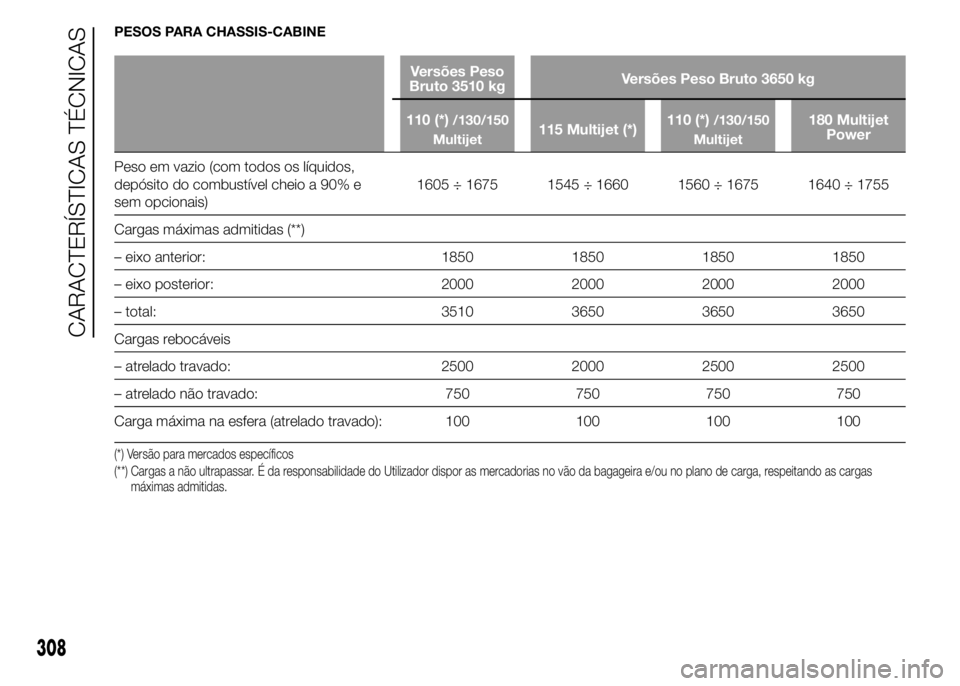

PESOS PARA CHASSIS-CABINE
Versões Peso
Bruto 3510 kgVersões Peso Bruto 3650 kg
110 (*)
/130/150
Multijet115 Multijet (*)110 (*)/130/150
Multijet180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Cargas máximas admitidas (**)
– eixo anterior: 1850 1850 1850 1850
– eixo posterior: 2000 2000 2000 2000
– total: 3510 3650 3650 3650
Cargas rebocáveis
– atrelado travado: 2500 2000 2500 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
308
