2015 CITROEN JUMPER Ghiduri De Utilizare (in Romanian)

Niveluri si verificari
127
7
VERIFICĂRI
JUMPER-PAPIER_RO_CHAP07_VERIFICATIONS_ED01-2014
Cutia de viteze manuală
Verificaţi nivelul conform planului de
întreţinere al constructorului.
Utilizare corecta
Pentru a efectua verificarea principalelor
niveluri şi controlul anumitor elemente,
în conformitate cu planul de întreţinere
al constructorului, citiţi paginile
corespunzătoare motorizării vehiculului
dumneavoastră în carnet de intretinere si
garantii.
Nu utilizaţi decât produse recomandate de
CITROËN, sau produse de calitate si cu
caracteristici echivalente.
În scopul optimizării funcţionării unor
sisteme importante, cum ar fi direcţia
asistată şi sistemul de frânare, CITROËN
selectează şi propune produse specifice.

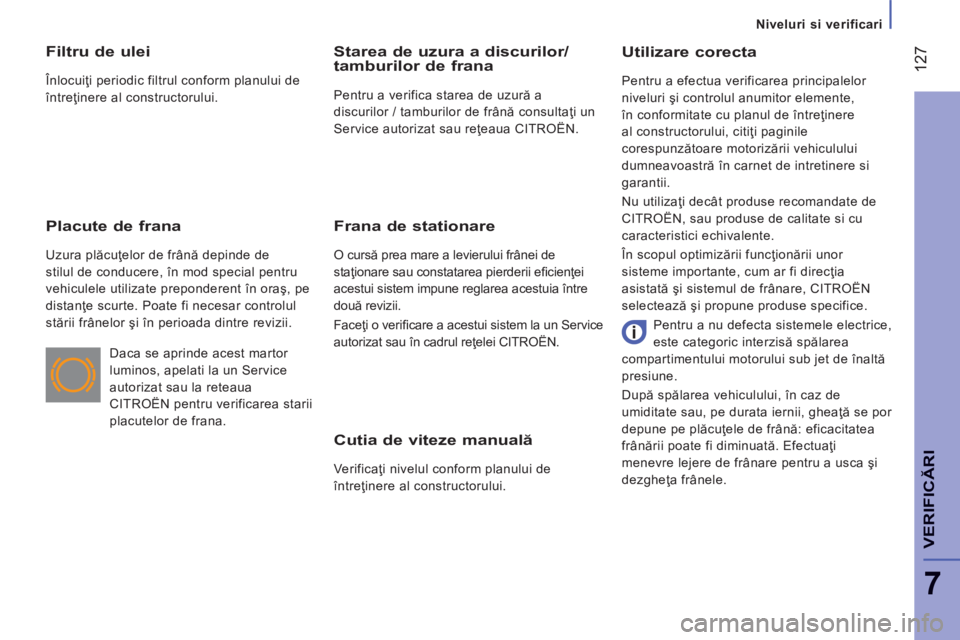

Filtru de ulei
Înlocuiţi periodic filtrul conform planului de
întreţinere al constructorului.
Placute de frana
Uzura plăcuţelor de frână depinde de
stilul de conducere, în mod special pentru
vehiculele utilizate preponderent în oraş, pe
distanţe scurte. Poate fi necesar controlul
stării frânelor şi în perioada dintre revizii.
Starea de uzura a discurilor/tamburilor de frana
Pentru a verifica starea de uzură a
discurilor / tamburilor de frână consultaţi un
Service autorizat sau reţeaua CITROËN.
Frana de stationare
O cursă prea mare a levierului frânei de
staţionare sau constatarea pierderii efi cienţei
acestui sistem impune reglarea acestuia între
două revizii.
Faceţi o verifi care a acestui sistem la un Service
autorizat sau în cadrul reţelei CITROËN.
Daca se aprinde acest martor
luminos, apelati la un Service
autorizat sau la reteaua
CITROËN pentru verificarea starii
placutelor de frana. Pentru a nu defecta sistemele electrice,
este categoric interzisă spălarea
compartimentului motorului sub jet de înaltă
presiune.
După spălarea vehiculului, în caz de
umiditate sau, pe durata iernii, gheaţă se por
depune pe plăcuţele de frână: eficacitatea
frânării poate fi diminuată. Efectuaţi
menevre lejere de frânare pentru a usca şi
dezgheţa frânele.

Niveluri si verificari
128
JUMPER-PAPIER_RO_CHAP07_VERIFICATIONS_ED01-2014
Disfunctie
Daca aceasta avertizare persista, nu ignorati
acest avertisment; acesta indica faptul ca
a aparut o disfunctie in ansamblul liniei de
esapament / filtru de particule.
Apelati la reteaua CITROËN sau la
un service autorizat pentru verificarea
ansamblului.
In cazul in care exista riscul de
colmatare a filtrului, acest martor
se aprinde si un mesaj este afisat
pe ecranul de pe tabloul de bord.
Colmatare / Regenerare Din cauza temperaturilor ridicate la
evacuare, rezultate in urma functionarii
normale a filtrului de particule, nu este
recomandat sa opriti vehiculul pe materiale
inflamabile (iarba, frunze uscate, ace de
pin, ...) pentru a evita orice risc de incendiu.

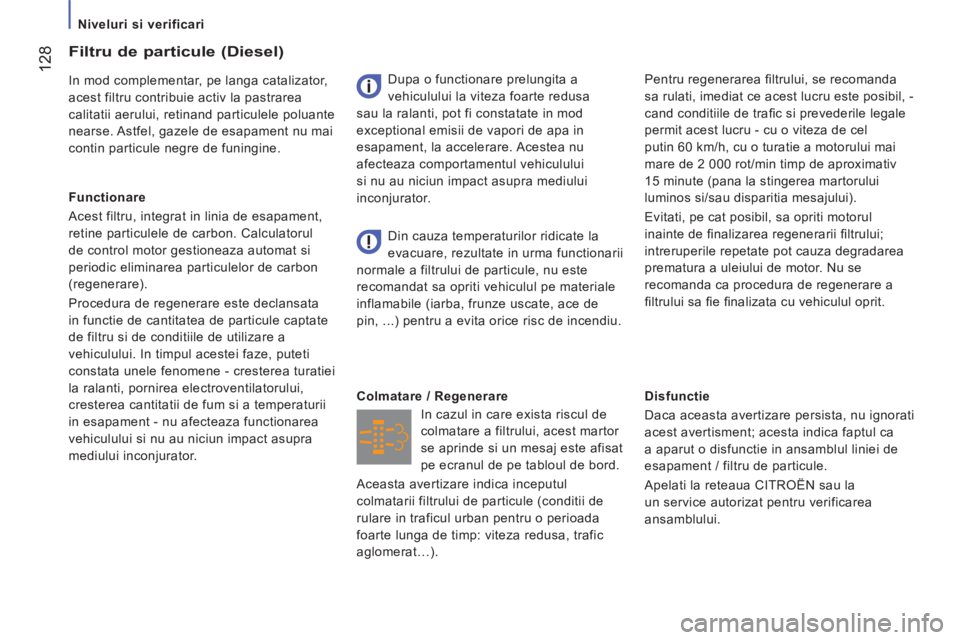

Filtru de particule (Diesel)
In mod complementar, pe langa catalizator,
acest filtru contribuie activ la pastrarea
calitatii aerului, retinand particulele poluante
nearse. Astfel, gazele de esapament nu mai
contin particule negre de funingine.
Functionare
Acest filtru, integrat in linia de esapament,
retine particulele de carbon. Calculatorul
de control motor gestioneaza automat si
periodic eliminarea particulelor de carbon
(regenerare).
Procedura de regenerare este declansata
in functie de cantitatea de particule captate
de filtru si de conditiile de utilizare a
vehiculului. In timpul acestei faze, puteti
constata unele fenomene - cresterea turatiei
la ralanti, pornirea electroventilatorului,
cresterea cantitatii de fum si a temperaturii
in esapament - nu afecteaza functionarea
vehiculului si nu au niciun impact asupra
mediului inconjurator. Dupa o functionare prelungita a
vehiculului la viteza foarte redusa
sau la ralanti, pot fi constatate in mod
exceptional emisii de vapori de apa in
esapament, la accelerare. Acestea nu
afecteaza comportamentul vehiculului
si nu au niciun impact asupra mediului
inconjurator. Pentru regenerarea fi ltrului, se recomanda
sa rulati, imediat ce acest lucru este posibil, -
cand conditiile de trafi c si prevederile legale
permit acest lucru - cu o viteza de cel
putin 60 km/h, cu o turatie a motorului mai
mare de 2 000 rot/min timp de aproximativ
15 minute (pana la stingerea martorului
luminos si/sau disparitia mesajului).
Evitati, pe cat posibil, sa opriti motorul
inainte de fi nalizarea regenerarii fi ltrului;
intreruperile repetate pot cauza degradarea
prematura a uleiului de motor. Nu se
recomanda ca procedura de regenerare a
fi ltrului sa fi e fi nalizata cu vehiculul oprit.
Aceasta avertizare indica inceputul
colmatarii filtrului de particule (conditii de
rulare in traficul urban pentru o perioada
foarte lunga de timp: viteza redusa, trafic
aglomerat…).

Carburant
129
7
VERIFICĂRI
JUMPER-PAPIER_RO_CHAP07_VERIFICATIONS_ED01-2014
Nivel minim carburant
Când nivelul E (Empty)
al rezervorului este atins,
acest martor se aprinde.
Din acest moment mai aveti
aproximativ 10 sau 12 litri de rezerva,
în funcţie de capacitatea rezervorului
vehiculului, de motorizare, condiţiile de mers
şi de configuraţia drumului. Faceţi cât mai
repede alimentarea cu combustibil, pentru a
evita o pană de combustibil.
Capacitatea rezervorului este de aproximativ
90 litri.
Sunt comercializate şi rezervoare de
capacităţi diferite, de 60 şi 125 litri.
UMPLEREA REZERVORULUI
În condiţii de temperatură joasă
În zonele montane şi/sau reci, este
recomandată utilizarea unui carburant de tip
"iarnă" adaptat temperaturilor scăzute sau
negative. Cu Stop & Start, nu efectuati niciodata
o alimentare cu carburant cand motorul
este in mod STOP; este imperativa taierea
contactului cu cheia. Alimentarea cu combustibil trebuie efectuată
cu
motorul oprit .
- Deschideţi trapa de la rezervorul de combustibil.
- Ţineţi buşonul cu o singură mână.
- Cu cealaltă mână, introduceţi cheia, apoi rotiţi-o în sens anti-orar.
- Scoateţi buşonul şi agăţaţi-l pe trapa de la rezervor.
O etichetă lipită pe interiorul trapei de la
rezervor vă indică tipul de carburant care
trebuie folosit.
Când faceţi plinul rezervorului, nu insistaţi
să continuaţi alimentarea după a treia
întrerupere a pompei. Acest lucru ar putea
conduce la apariţia unor disfuncţionalităţi.
- După alimentare încuiaţi buşonul şi închideţi trapa.

Carburant
130
JUMPER-PAPIER_RO_CHAP07_VERIFICATIONS_ED01-2014

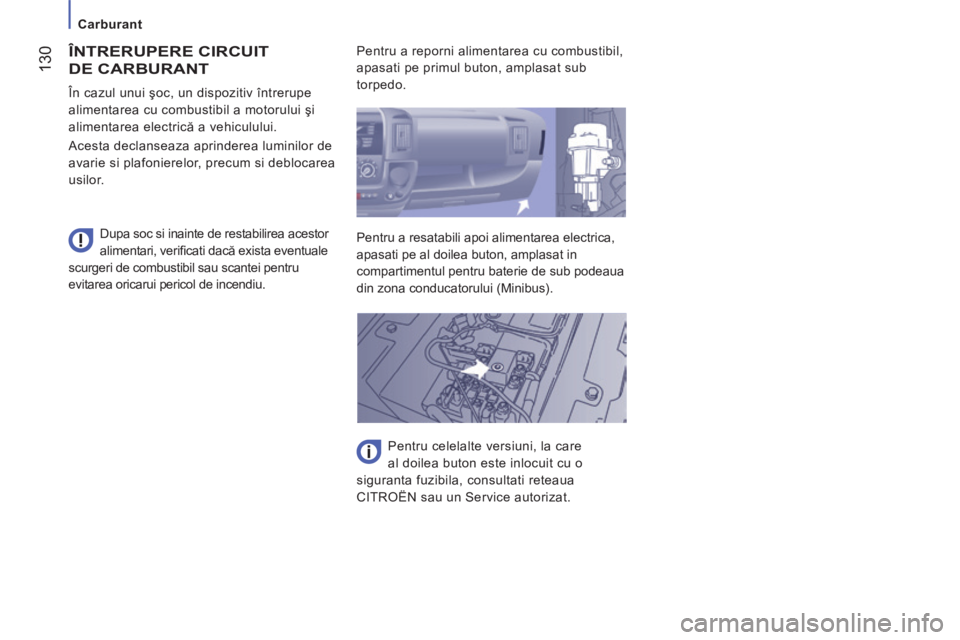

ÎNTRERUPERE CIRCUIT
DE CARBURANT
Dupa soc si inainte de restabilirea acestor
alimentari, verifi cati dacă exista eventuale
scurgeri de combustibil sau scantei pentru
evitarea oricarui pericol de incendiu. În cazul unui şoc, un dispozitiv întrerupe
alimentarea cu combustibil a motorului şi
alimentarea electrică a vehiculului.
Acesta declanseaza aprinderea luminilor de
avarie si plafonierelor, precum si deblocarea
usilor. Pentru a reporni alimentarea cu combustibil,
apasati pe primul buton, amplasat sub
torpedo.
Pentru a resatabili apoi alimentarea electrica,
apasati pe al doilea buton, amplasat in
compartimentul pentru baterie de sub podeaua
din zona conducatorului (Minibus).
Pentru celelalte versiuni, la care
al doilea buton este inlocuit cu o
siguranta fuzibila, consultati reteaua
CITROËN sau un Service autorizat.

131
Baterie descarcata
ASISTENŢĂ RAPIDĂ
8
JUMPER-PAPIER_RO_CHAP08_AIDE RAPIDE_ED01-2014

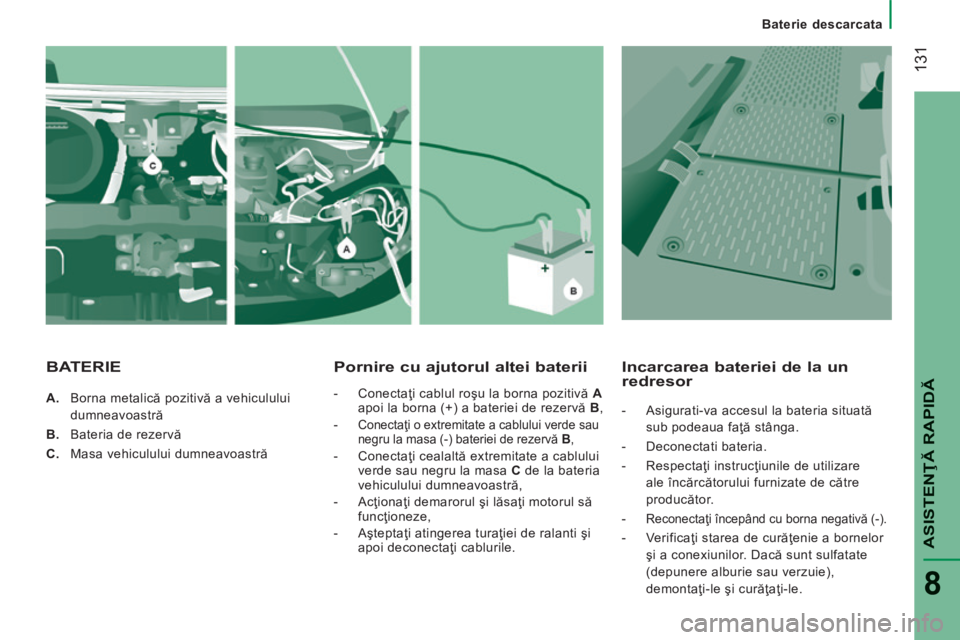

A. Borna metalică pozitivă a vehiculului dumneavoastră
B. Bateria de rezervă
C. Masa vehiculului dumneavoastră
Pornire cu ajutorul altei baterii
- Conectaţi cablul roşu la borna pozitivă A
apoi la borna (+) a bateriei de rezervă B ,
-
Conectaţi o extremitate a cablului verde sau
negru la masa (-) bateriei de rezervă B ,
- Conectaţi cealaltă extremitate a cablului
verde sau negru la masa C de la bateria
vehiculului dumneavoastră,
- Acţionaţi demarorul şi lăsaţi motorul să funcţioneze,
- Aşteptaţi atingerea turaţiei de ralanti şi apoi deconectaţi cablurile.
Incarcarea bateriei de la un redresor
- Asigurati-va accesul la bateria situată
sub podeaua faţă stânga.
- Deconectati bateria.
- Respectaţi instrucţiunile de utilizare ale încărcătorului furnizate de către
producător.
-
Reconectaţi începând cu borna negativă (-).
- Verificaţi starea de curăţenie a bornelor şi a conexiunilor. Dacă sunt sulfatate
(depunere alburie sau verzuie),
demontaţi-le şi curăţaţi-le.
BATERIE

132
Baterie descarcata
JUMPER-PAPIER_RO_CHAP08_AIDE RAPIDE_ED01-2014
Operaţiunea de încărcare trebuie
efectuată într-un mediu bine ventilat,
departe de foc sau surse de scântei pentru
a vă feri de posibilitatea de explozie sau
incendiere.
Nu încercaţi să reîncărcaţi o baterie
îngheţată: trebuie întâi să o dezgheţaţi
pentru a evita riscul unei explozii. Dacă
a îngheţat, controlaţi bateria înainte de
încărcare la un specialist care va verifica
dacă elementele componente nu au avut de
suferit şi dacă recipientul nu a fost fisurat,
ceea ce ar implica riscul pierderii de acid
toxic şi coroziv.
Efectuaţi o încarcare lentă la intensitate
scăzută timp de aproximativ 24 ore pentru a
evita deteriorarea bateriei. Bateriile conţin substanţe nocive cum
ar fi acidul sulfuric si plumbul. Ele
trebuie distruse numai conform legii şi în
nici un caz nu pot fi aruncate impreună cu
gunoiul menajer.
Duceţi bujiile şi bateriile uzate la un punct de
colectare specializat.
Înainte de a debranşa bateria, aşteptaţi
2 minute după ce aţi întrerupt contactul.
Nu deconectaţi bornele cu motorul pornit.
Nu reîncărcaţi bateriile fără să deconectaţi
bornele.
Închideţi geamurile şi portierele înainte de a
debranşa bateria.
După fiecare rebranşare a bateriei, puneţi
contactul şi aşteptaţi 1 minut înainte de
a porni, pentru a permite iniţializarea
sistemelor electronice. Totuşi, dacă după
această manevră, persistă perturbări
minore, consultaţi un Service autorizat sau
reteaua CITROËN.

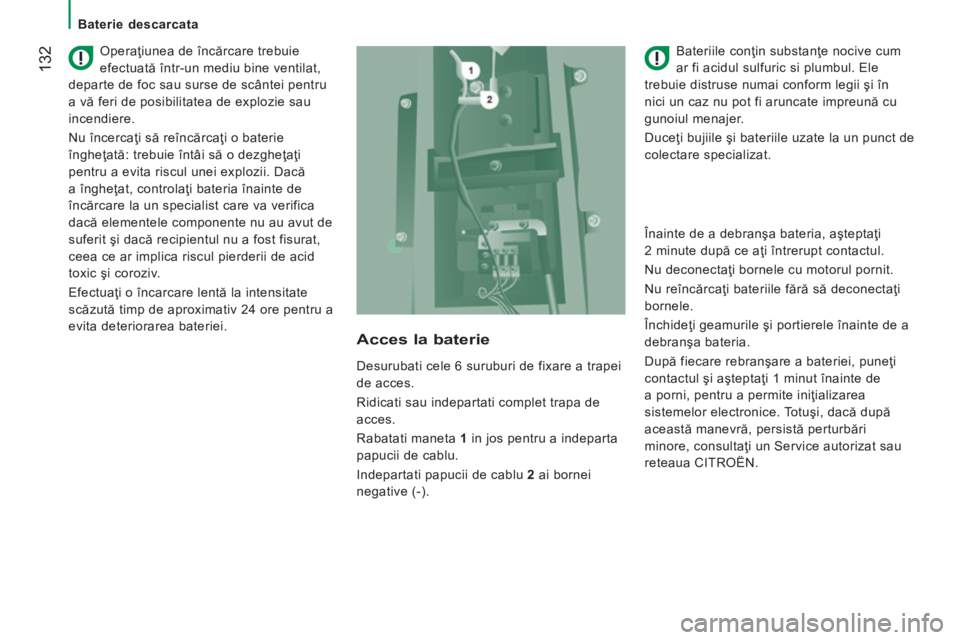

Desurubati cele 6 suruburi de fixare a trapei
de acces.
Ridicati sau indepartati complet trapa de
acces.
Rabatati maneta
1 in jos pentru a indeparta
papucii de cablu.
Indepartati papucii de cablu 2 ai bornei
negative (-).
Acces la baterie

133
Baterie descarcata
ASISTENŢĂ RAPIDĂ
8
JUMPER-PAPIER_RO_CHAP08_AIDE RAPIDE_ED01-2014

Prezenţa acestei etichete, în special
pe vehiculele echipate cu Stop & Start,
indică utilizarea unei baterii cu plumb,
de 12 V, de tehnologie şi cu caracteristici
specifice, care necesită, în caz de înlocuire
sau debranşare, o intervenţie exclusiv
în reţeaua CITROËN sau la un service
autorizat.
Nerespectarea acestor indicaţii riscă să
antreneze o uzură prematură a bateriei.
Dupa remontarea bateriei în reţeaua
CITROËN sau la un service autorizat,
sistemul Stop & Start nu va fi activ decât
dupa o imobilizarea continua a vehiculului, a
cărei durată depinde de condiţiile climatice
şi de nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Nu debranşaţi bateria pentru a o
încărca.
Vă recomandăm să debranşaţi borna (-)
a bateriei dacă preconizaţi o staţionare
mai lungă de o lună.
Descrierea procedurii de încărcare a bateriei
nu este dată decât informativ.
După o deconectare pe o perioadă
mai lungă a bateriei, poate fi necesară
reiniţializarea următoarelor funcţii:
- parametrii afişajului (dată, oră, limbă, unitate de măsură a distanţei şi
temperaturii),
- posturile radioului auto,
- închiderea centralizată.
Anumite reglaje sunt anulate, trebuie să
le configuraţi din nou, consultaţi reţeaua
CITROËN.
Dacă vehiculul dumneavoastră este echipat
cu un tahograf, în cazul unei staţionări a
vehiculului pe o durată mai mare de 5 zile
este recomandat să debranşaţi borna (-)
a bateriei (situată sub podeaua din partea
stângă, în cabină).

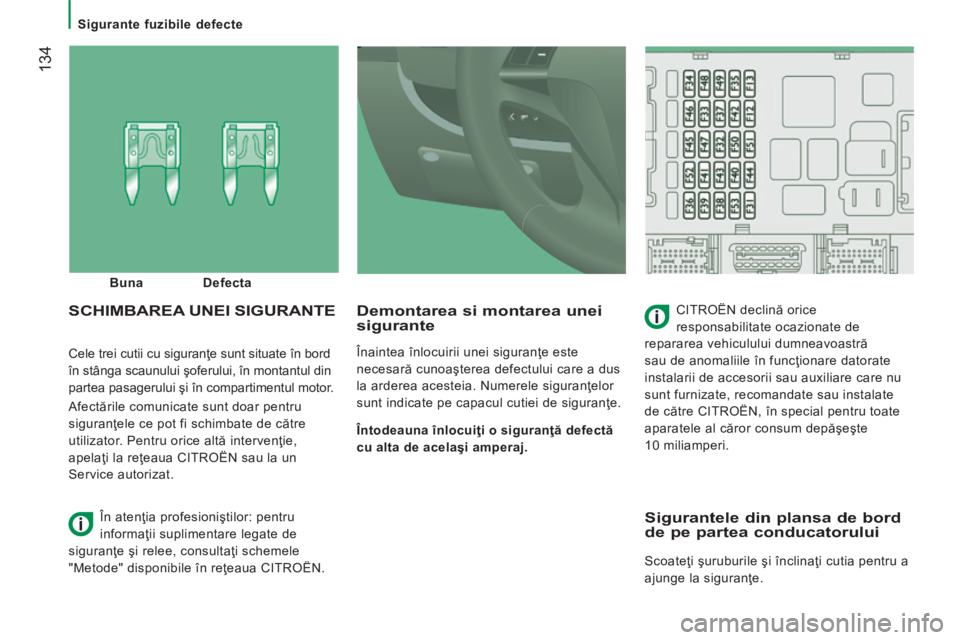

Sigurante fuzibile defecte
134
JUMPER-PAPIER_RO_CHAP08_AIDE RAPIDE_ED01-2014
Cele trei cutii cu siguranţe sunt situate în bord
în stânga scaunului şoferului, în montantul din
partea pasagerului şi în compartimentul motor.
Afectările comunicate sunt doar pentru
siguranţele ce pot fi schimbate de către
utilizator. Pentru orice altă intervenţie,
apelaţi la reţeaua CITROËN sau la un
Service autorizat.
Demontarea si montarea unei sigurante
Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia. Numerele siguranţelor
sunt indicate pe capacul cutiei de siguranţe.
Întodeauna înlocuiţi o siguranţă defectă
cu alta de acelaşi amperaj .
SCHIMBAREA UNEI SIGURANTE CITROËN declină orice
responsabilitate ocazionate de
repararea vehiculului dumneavoastră
sau de anomaliile în funcţionare datorate
instalarii de accesorii sau auxiliare care nu
sunt furnizate, recomandate sau instalate
de către CITROËN, în special pentru toate
aparatele al căror consum depăşeşte
10 miliamperi.
Buna
Defecta
În atenţia profesioniştilor: pentru
informaţii suplimentare legate de
siguranţe şi relee, consultaţi schemele
"Metode" disponibile în reţeaua CITROËN.
Sigurantele din plansa de bord de pe partea conducatorului
Scoateţi şuruburile şi înclinaţi cutia pentru a
ajunge la siguranţe.
