2015 CITROEN JUMPER Betriebsanleitungen (in German)

Bedienungseinheit
23
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014

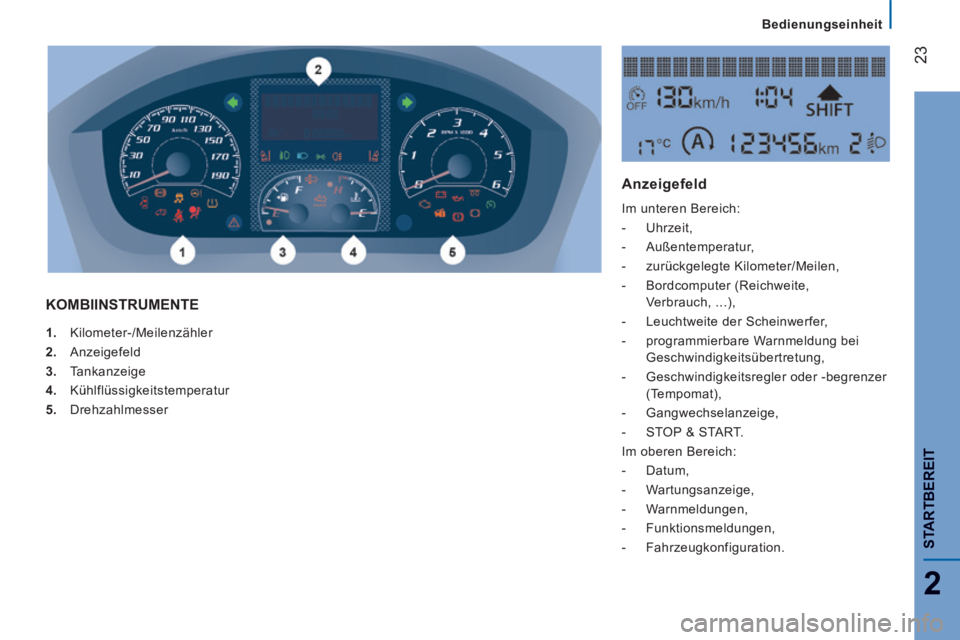

1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Tankanzeige
4. Kühlflüssigkeitstemperatur
5. Drehzahlmesser
KOMBIINSTRUMENTE
Anzeigefeld
Im unteren Bereich:
- Uhrzeit,
- Außentemperatur,
- zurückgelegte Kilometer/Meilen,
- Bordcomputer (Reichweite, Verbrauch, ...),
- Leuchtweite der Scheinwerfer,
- programmierbare Warnmeldung bei Geschwindigkeitsübertretung,
- Geschwindigkeitsregler oder -begrenzer (Tempomat),
- Gangwechselanzeige,
- STOP & START.
Im oberen Bereich:
- Datum,
- Wartungsanzeige,
- Warnmeldungen,
- Funktionsmeldungen,
- Fahrzeugkonfiguration.

Bedienungseinheit
24
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014

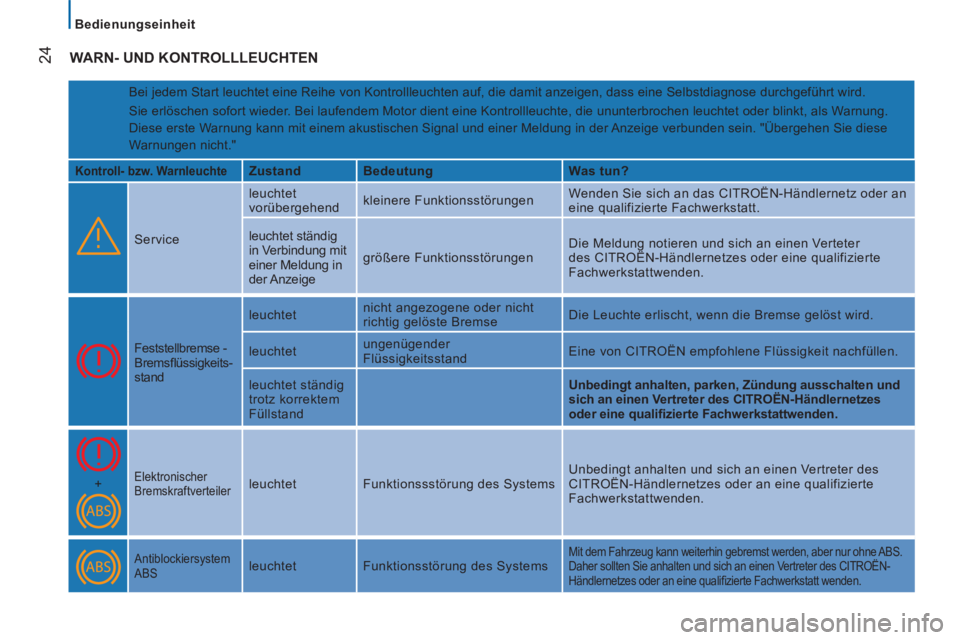

WARN- UND KONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit \
anzeigen, dass eine Selbstdiagnose durchgeführt wird.
Sie erlöschen sofort wieder. Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leu\
chtet oder blinkt, als Warnung.
Diese erste Warnung kann mit einem akustischen Signal und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese
Warnungen nicht."
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Service leuchtet
vorübergehend
kleinere Funktionsstörungen Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen
Die Meldung notieren und sich an einen Verteter
des CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstattwenden.
Feststellbremse -
Bremsfl üssigkeits-
stand leuchtet
nicht angezogene oder nicht
richtig gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender
Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand Unbedingt anhalten, parken, Zündung ausschalten und
sich an einen Vertreter des CITROËN -Händlernetzes
oder eine qualifi zierte Fachwerkstatt wenden.

+
Elektronischer
Bremskraftverteiler leuchtet Funktionssstörung des Systems Unbedingt anhalten und sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstattwenden.

Antiblockiersystem
ABS leuchtet Funktionsstörung des Systems Mit dem Fahrzeug kann weiterhin gebremst werden, aber nur ohne ABS.
Daher sollten Sie anhalten und sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Fachwerkstatt wenden.

Bedienungseinheit
25
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014

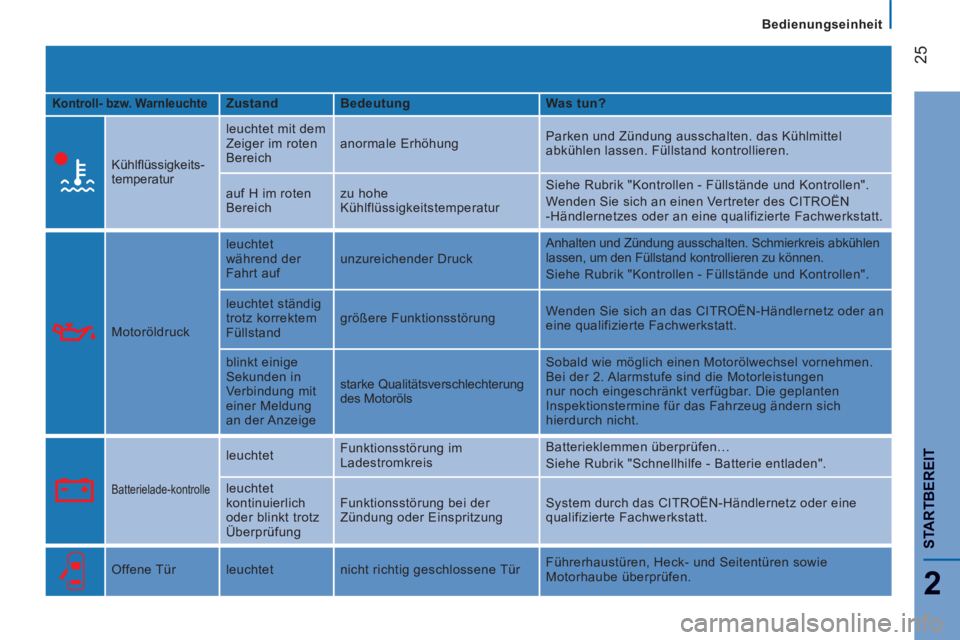

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Kühlfl üssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. das Kühlmittel
abkühlen lassen. Füllstand kontrollieren.
auf H im roten
Bereich zu hohe
Kühlflüssigkeitstemperatur Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenden Sie sich an einen Vertreter des CITROËN
-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Motoröldruck leuchtet
während der
Fahrt auf
unzureichender Druck Anhalten und Zündung ausschalten. Schmierkreis abkühlen
lassen, um den Füllstand kontrollieren zu können.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung
Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung
an der Anzeige starke Qualitätsverschlechterung
des Motoröls Sobald wie möglich einen Motorölwechsel vornehmen.
Bei der 2. Alarmstufe sind die Motorleistungen
nur noch eingeschränkt verfügbar. Die geplanten
Inspektionstermine für das Fahrzeug ändern sich
hierdurch nicht.

Batterielade-kontrolle
leuchtet Funktionsstörung im
Ladestromkreis Batterieklemmen überprüfen…
Siehe Rubrik "Schnellhilfe - Batterie entladen".
leuchtet
kontinuierlich
oder blinkt trotz
Überprüfung Funktionsstörung bei der
Zündung oder Einspritzung
System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.
Offene Tür leuchtet nicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.

Bedienungseinheit
26
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend
nicht angelegter Sicherheitsgurt
auf der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einrasten
lassen .
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist.
Siehe Rubrik "Sicherheit - Sicherheitsgurte".
Servolenkung leuchtet in
Verbindung
mit einem
akustischen
Signal und einer
Meldung in der
Anzeige Funktionsstörung des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch ohne Bremskraftverstärkung.
Das System durch das CITROËN-Händlernetz oder
durch eine qualifizierte Fachwerkstatt überprüfen
lassen.
Front-/Seiten-
Airbag blinkt oder
leuchtet ständig defekter Airbag oder defekter
Gurtstraffer Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Siehe Rubrik "Sicherheit - Airbags"
Federung leuchtet Funktionsstörung des Systems Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Bremsbeläge leuchtet Verschleiß der vorderen
Bremsbeläge Die Bremsbeläge im CITROËN-Händlernetz oder durch
eine qualifizierte Fachwerkstatt auswechseln lassen.

Bedienungseinheit
27
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
DSC/ASR blinkt
System arbeitet Das System optimiert den Antrieb und ermöglicht es,
die Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung
mit einem
akustischen
Signal und einer
Meldung in der
Anzeige. Funktionsstörung des
Systems oder Störung des
Berganfahrassistenten
Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
leuchtet. Störung der Intelligenten
Traktionskontrolle
Abgasentgiftung leuchtet Regenerierung des
Partikelfilters Es empfiehlt sich, den Motor bis zum Erlöschen
der Kontrollleuchte laufen zu lassen, damit die
Regenerierung vollständig durchgeführt wird.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Abgasent-
giftungsanlage leuchtet
Funktionsstörung des Systems Schnellstmöglich von einem Vertreter des
CITROËN -Händlernetzes oder durch eine qualifizierte
Fachwerkstattüberprüfen lassen.
Reifendruck-
überwachung leuchtet
Luftmangel oder platter Reifen Anhalten und Zündung ausschalten. Reifen wechseln
oder reparieren.
leuchtet in
Verbindung
mit Service-
Kontrollleuchte Defekter Sensor
System von einem Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.

Bedienungseinheit
28
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014

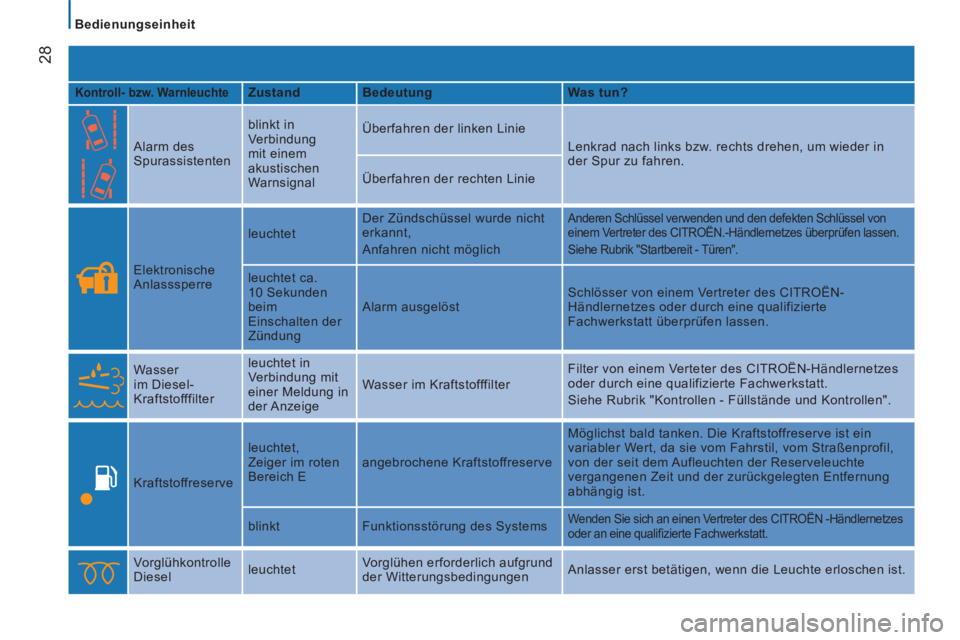

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Alarm des
Spurassistenten blinkt in
Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in
der Spur zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich
Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des CITROËN.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10 Sekunden
beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.
Wasser
im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in
der Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des CITROËN-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Kraftstoffreserve leuchtet,
Zeiger im roten
Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein
variabler Wert, da sie vom Fahrstil, vom Straßenprofil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
blinkt Funktionsstörung des Systems
Wenden Sie sich an einen Vertreter des CITROËN -Händlernetzes
oder an eine qualifi zierte Fachwerkstatt.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erloschen ist.

Bedienungseinheit
29
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014

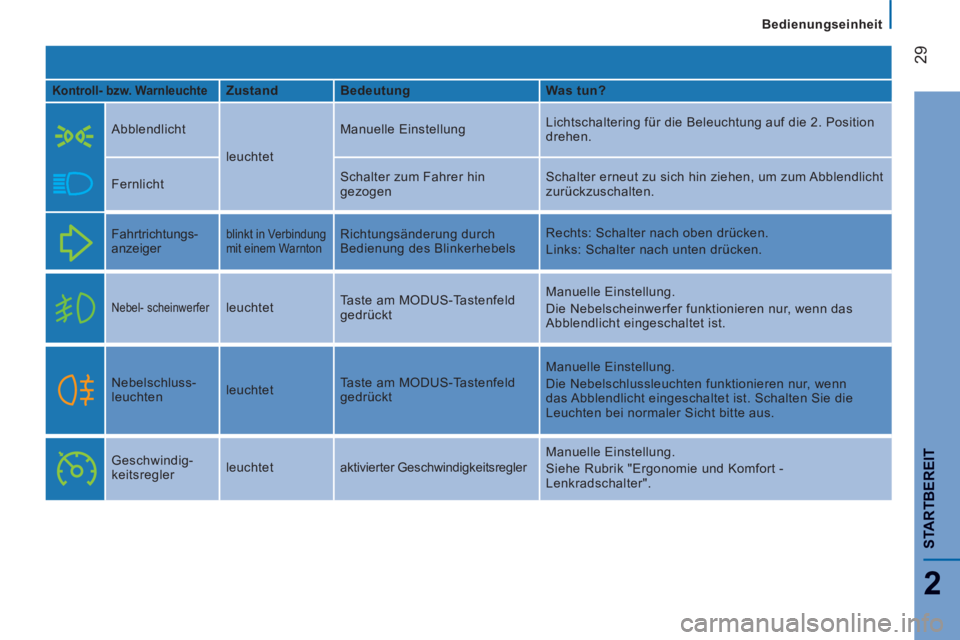

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Abblendlicht
leuchtet Manuelle Einstellung
Lichtschaltering für die Beleuchtung auf die 2. Position
drehen.
Fernlicht Schalter zum Fahrer hin
gezogen Schalter erneut zu sich hin ziehen, um zum Abblendlicht
zurückzuschalten.
Fahrtrichtungs-
anzeiger
blinkt in Verbindung
mit einem Warnton Richtungsänderung durch
Bedienung des Blinkerhebels Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.

Nebel- scheinwerfer leuchtet Taste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Abblendlicht eingeschaltet ist.
Nebelschluss-
leuchten leuchtet Taste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung.
Die Nebelschlussleuchten funktionieren nur, wenn
das Abblendlicht eingeschaltet ist. Schalten Sie die
Leuchten bei normaler Sicht bitte aus.
Geschwindig-
keitsregler leuchtet
aktivierter Geschwindigkeitsregler Manuelle Einstellung.
Siehe Rubrik "Ergonomie und Komfort -
Lenkradschalter".

Bedienungseinheit
30
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll-bzw. Warnleuchte
Zustand Bedeutung Was tun?
Temperatur /
Glatteis
Glatteiswarnleuchte,
Temperatur blinkt in
Verbindung mit einer
Meldung auf der
Anzeige Wetterbedingungen, die
zu Glatteisbildung auf der
Fahrbahn führen können Besonders aufmerksam fahren und nicht abrupt bremsen.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
Datum / Uhrzeit Einstellung:
Datum, Uhrzeit Konfiguration über das Menü
MODUS
Siehe Rubrik "Bordtechnik - Fahrzeugkonfiguration"
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellung Einstellung von 0 bis 3 je nach
Beladung Mit den Tasten des MODUS-Tastenfelds einstellen.
Siehe Rubrik "Ergonomie und Komfort -
Lenkradschalter".

Wartungsschlüssel leuchtet
ununterbrochen demnächst fälliger
Wartungstermin Die Liste der durchzuführenden Überprüfungen im
Service-/Garantieheft einsehen und ensprechende
Inspektion/Wartung durchführen lassen.
STOP & START leuchtet
Übergang in den STOP-Modus
des Fahrzeugs nach dem
Halten des Fahrzeugs. Sobald Sie weiterfahren möchten, erlischt die Leuchte
und der Motor startet im Modus START neu.
blinkt einige
Sekunden und
erlischt dann Zeitweise Nichtverfügbarkeit
des STOP-Modus oder das
automatische Auslösen des
START-Modus.
Sonderfall des STOP-Modus und des START-Modus.
Siehe Rubrik "Startbereit - Starten und Anhalten".
