Glühlampe oder Lampe defekt
143
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Dritte Bremsleuchte
Typ B , P 21 W - 21 W
- Lösen Sie die beiden Schrauben.
- Ziehen Sie die Leuchte heraus.
- Ziehen Sie die Lampenfassung heraus, indem Sie die beiden Federn spreizen.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.

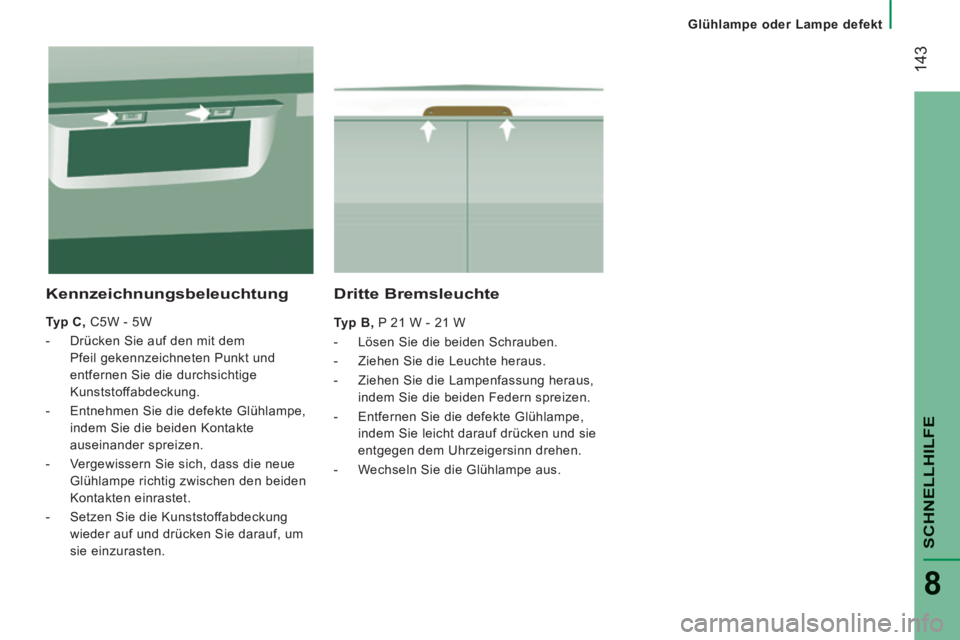

Kennzeichnungsbeleuchtung
Typ C, C5W - 5W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und
entfernen Sie die durchsichtige
Kunststoffabdeckung.
- Entnehmen Sie die defekte Glühlampe, indem Sie die beiden Kontakte
auseinander spreizen.
- Vergewissern Sie sich, dass die neue Glühlampe richtig zwischen den beiden
Kontakten einrastet.
- Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf, um
sie einzurasten.

Scheibenwischerblatt auswechseln
144
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

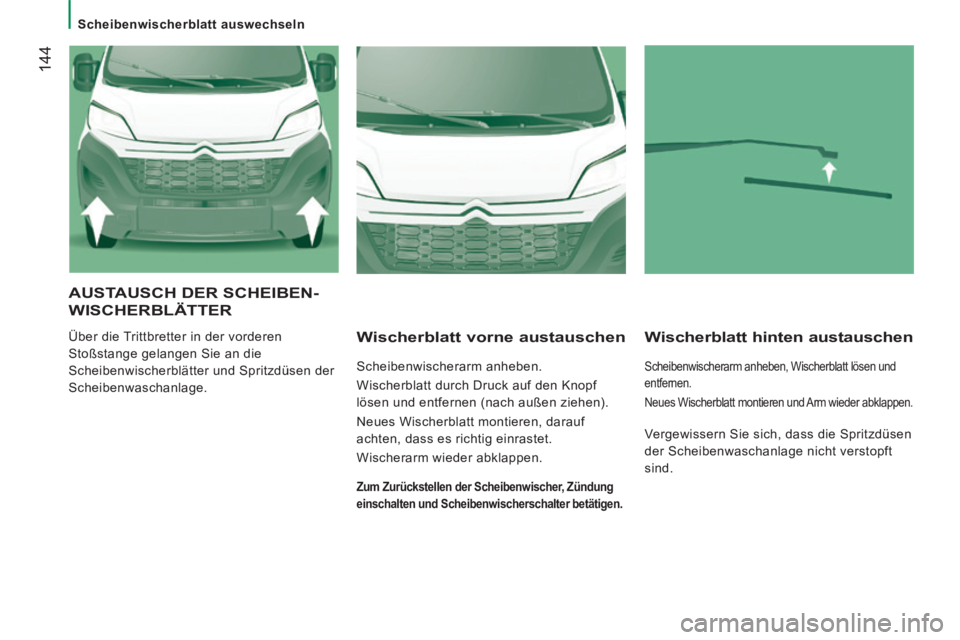

AUSTAUSCH DER SCHEIBEN-
WISCHERBLÄTTER
Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Scheibenwischerblätter und Spritzdüsen der
Scheibenwaschanlage. Wischerblatt vorne austauschen
Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt lösen und
entfernen.
Neues Wischerblatt montieren und Arm wieder abklappen.
Zum Zurückstellen der Scheibenwischer, Zündung
einschalten und Scheibenwischerschalter betätigen.
Vergewissern Sie sich, dass die Spritzdüsen
der Scheibenwaschanlage nicht verstopft
sind.

Reifenpanne
145
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Fahrzeug parken
Stellen Sie das Fahrzeug nach Möglichkeit
auf waagerechtem, festen, nicht rutschigen
Untergrund ab.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den
1. Gang ein.
Ziehen Sie die Sicherheitsweste über und
stellen Sie das Warndreieck auf.

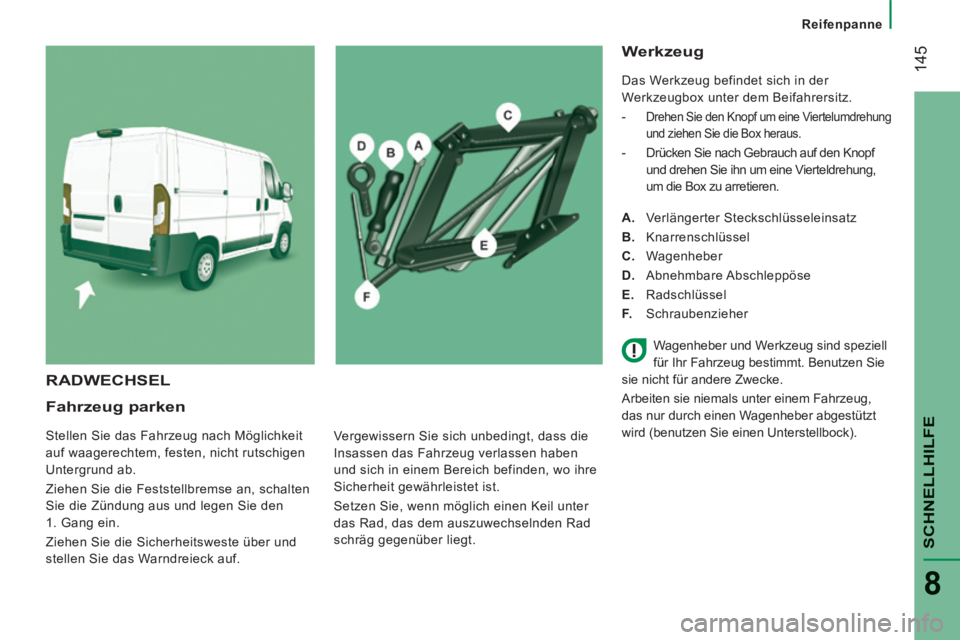

Werkzeug
Das Werkzeug befindet sich in der
Werkzeugbox unter dem Beifahrersitz.
-
Drehen Sie den Knopf um eine Viertelumdrehung
und ziehen Sie die Box heraus.
- Drücken Sie nach Gebrauch auf den Knopf und drehen Sie ihn um eine Vierteldrehung,
um die Box zu arretieren.
A. Verlängerter Steckschlüsseleinsatz
B. Knarrenschlüssel
C. Wagenheber
D. Abnehmbare Abschleppöse
E. Radschlüssel
F. Schraubenzieher
RADWECHSEL
Vergewissern Sie sich unbedingt, dass die
Insassen das Fahrzeug verlassen haben
und sich in einem Bereich befinden, wo ihre
Sicherheit gewährleistet ist.
Setzen Sie, wenn möglich einen Keil unter
das Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt. Wagenheber und Werkzeug sind speziell
für Ihr Fahrzeug bestimmt. Benutzen Sie
sie nicht für andere Zwecke.
Arbeiten sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird (benutzen Sie einen Unterstellbock).

Reifenpanne
146
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Defektes Rad ausbauen
- Hebeln Sie die Radkappe mit dem Schraubenzieher F ab.
- Lösen Sie die Radmuttern mit dem Radschlüssel E .
- Setzen Sie den Wagenheber C an einer
der vier dafür vorgesehenen Stellen an
der Karosserieunterseite in der Nähe der
Räder an.

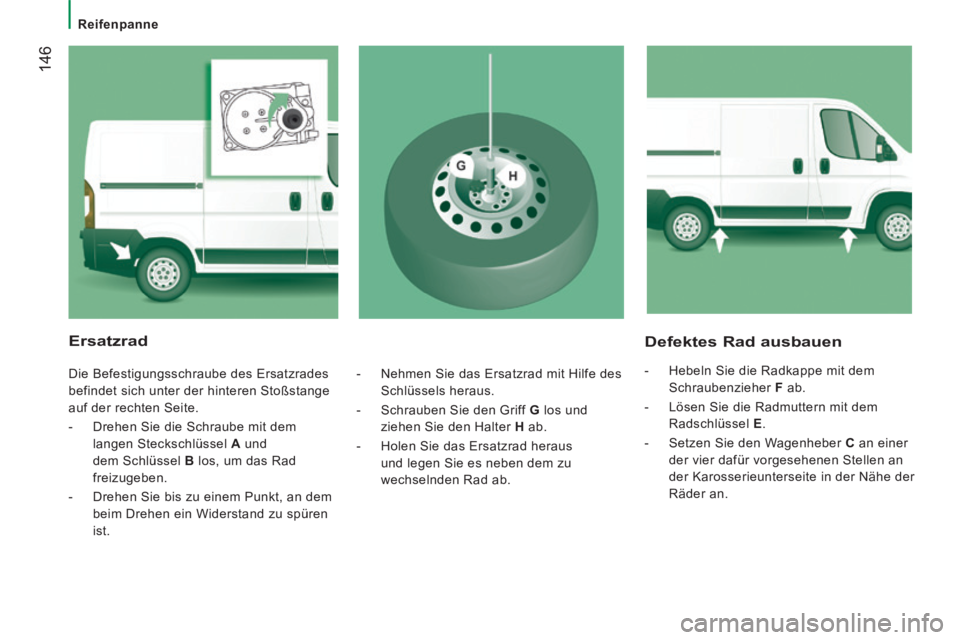

Ersatzrad
Die Befestigungsschraube des Ersatzrades
befindet sich unter der hinteren Stoßstange
auf der rechten Seite.
- Drehen Sie die Schraube mit dem langen Steckschlüssel A und
dem Schlüssel B los, um das Rad
freizugeben.
- Drehen Sie bis zu einem Punkt, an dem beim Drehen ein Widerstand zu spüren
ist. - Nehmen Sie das Ersatzrad mit Hilfe des
Schlüssels heraus.
- Schrauben Sie den Griff G los und
ziehen Sie den Halter H ab.
- Holen Sie das Ersatzrad heraus und legen Sie es neben dem zu
wechselnden Rad ab.

Reifenpanne
147
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Repariertes Rad montieren
Das reparierte Rad wird das Ersatzrad
montiert, wie oben beschrieben. Denken Sie
daran, die Radkappe wieder aufzusetzen. In der Rubrik "Technische Daten -
Kenndaten" ist die Position des
Reifendruckaufklebers angegeben.
Das Ersatzrad ist nicht für lange Strecken
ausgelegt. Lassen Sie schnellstmöglich
vom CITROËN-Händlernetz oder von einer
qualifizierten Fachwerkstatt prüfen, ob die
Schrauben richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie auch das Originalrad so schnell
wie möglich vom CITROËN-Händlernetz
oder von einer qualifizierten Fachwerkstatt
reparieren und wieder montieren.

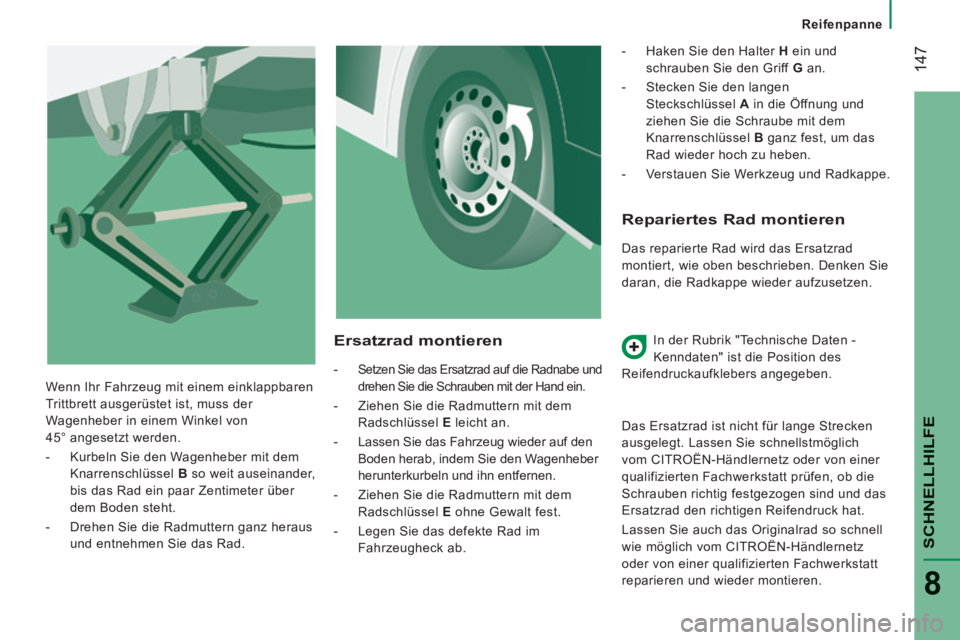

Ersatzrad montieren
- Setzen Sie das Ersatzrad auf die Radnabe und
drehen Sie die Schrauben mit der Hand ein.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E leicht an.
- Lassen Sie das Fahrzeug wieder auf den Boden herab, indem Sie den Wagenheber
herunterkurbeln und ihn entfernen.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E ohne Gewalt fest.
- Legen Sie das defekte Rad im Fahrzeugheck ab. - Haken Sie den Halter
H ein und
schrauben Sie den Griff G an.
- Stecken Sie den langen Steckschlüssel A in die Öffnung und
ziehen Sie die Schraube mit dem
Knarrenschlüssel B ganz fest, um das
Rad wieder hoch zu heben.
- Verstauen Sie Werkzeug und Radkappe.
Wenn Ihr Fahrzeug mit einem einklappbaren
Trittbrett ausgerüstet ist, muss der
Wagenheber in einem Winkel von
45° angesetzt werden.
- Kurbeln Sie den Wagenheber mit dem Knarrenschlüssel B so weit auseinander,
bis das Rad ein paar Zentimeter über
dem Boden steht.
- Drehen Sie die Radmuttern ganz heraus und entnehmen Sie das Rad.

Reifenpanne
148
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

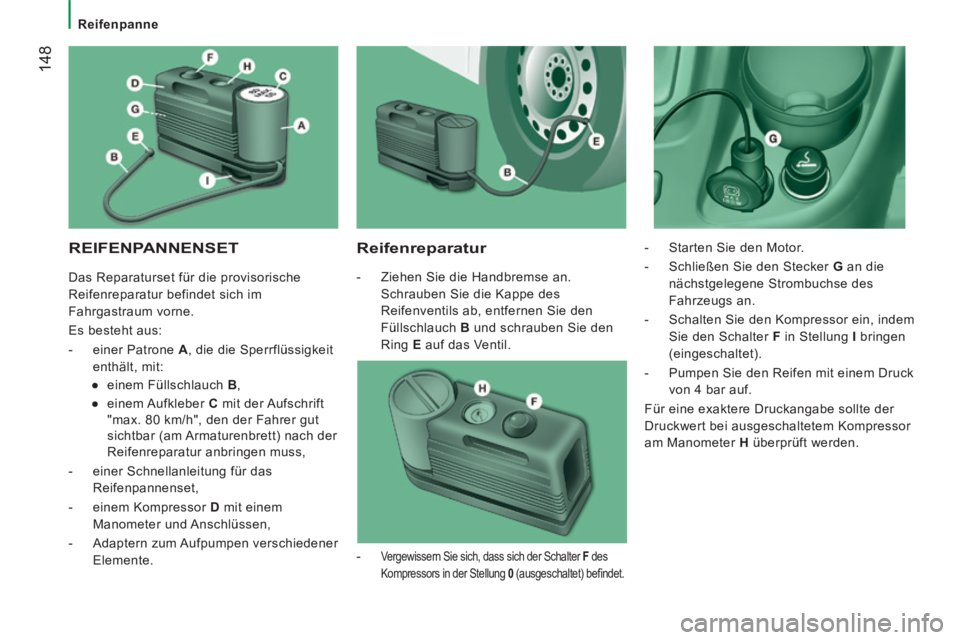

REIFENPANNENSET Reifenreparatur
- Ziehen Sie die Handbremse an. Schrauben Sie die Kappe des
Reifenventils ab, entfernen Sie den
Füllschlauch B und schrauben Sie den
Ring E auf das Ventil. - Starten Sie den Motor.
- Schließen Sie den Stecker
G an die
nächstgelegene Strombuchse des
Fahrzeugs an.
- Schalten Sie den Kompressor ein, indem Sie den Schalter F in Stellung I bringen
(eingeschaltet).
- Pumpen Sie den Reifen mit einem Druck von 4 bar auf.
Für eine exaktere Druckangabe sollte der
Druckwert bei ausgeschaltetem Kompressor
am Manometer H überprüft werden.
-
Vergewissern Sie sich, dass sich der Schalter F des
Kompressors in der Stellung 0 (ausgeschaltet) befi ndet.
Das Reparaturset für die provisorische
Reifenreparatur befindet sich im
Fahrgastraum vorne.
Es besteht aus:
- einer Patrone A , die die Sperrflüssigkeit
enthält, mit:
● einem Füllschlauch B ,
● einem Aufkleber C mit der Aufschrift
"max. 80 km/h", den der Fahrer gut
sichtbar (am Armaturenbrett) nach der
Reifenreparatur anbringen muss,
- einer Schnellanleitung für das Reifenpannenset,
- einem Kompressor D mit einem
Manometer und Anschlüssen,
- Adaptern zum Aufpumpen verschiedener Elemente.

Reifenpanne
149
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
- Sollte der Druck innerhalb von 5 Minuten nicht auf mindestens 3 bar steigen,
trennen Sie den Kompressor vom
Ventil und vom Stromanschluss und
fahren Sie das Fahrzeug etwa 10 Meter
weiter, damit sich die Sperrflüssigkeit im
Reifeninneren verteilt.
- Wiederholen Sie anschließend den Pumpvorgang:
● Sollte der Druck innerhalb von 10 Minuten nicht auf mindestens
3 bar steigen, stellen Sie das
Fahrzeug ab: Der Reifen ist zu stark
beschädigt und kann nicht repariert
werden. Wenden Sie sich an das an
das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.
● Wenn Sie einen Druck von 4 bar
erreichen, starten Sie umgehend
wieder.
Halten Sie nach etwa 10 Minuten Fahrt
wieder an und prüfen Sie erneut den
Reifendruck.
Stellen Sie gegebenenfalls den korrekten
Druckwert wieder her und wenden Sie
sich schnellstmöglich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Prüfen und Wiederherstellen des Drucks
Der Kompressor kann nur zum Prüfen und
Wiederherstellen des Drucks verwendet
werden.
- Klemmen Sie den Schlauch I ab
und schließen Sie ihn direkt an das
Reifenventil an. Dadurch wird die
Patrone mit dem Kompressor verbunden
und die Sperrflüssigkeit wird nicht
eingespritzt.
Falls Luft abgelassen werden muss,
verbinden Sie den Schlauch I mit dem
Reifenventil und drücken Sie auf die gelbe
Taste in der Mitte des Kompressorschalters.
Austausch der Patrone
Gehen Sie beim Austauschen der
Sperrflüssigkeitspatrone wie folgt vor:
- Klemmen Sie den Schlauch I ab.
-
Drehen Sie die auszutauschende Patrone
gegen den Uhrzeigersinn und heben Sie sie an.
- Setzen Sie die neue Patrone ein und drehen Sie sie im Uhrzeigersinn.
-
Schließen Sie den Schlauch I an und befestigen
Sie den Schlauch B an seinem Platz.
Die Patrone enthält Ethylenglykol, das
gesundheitsschädlich beim Verschlucken
ist und zu Augenreizungen führt.
Außer Reichweite von Kindern aufbewahren.
Entsorgen Sie die Patrone nach Gebrauch
nicht in der freien Natur. Geben Sie sie im
CITROËN-Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Dieses Reifenpannenset und die
Austauschpatronen sind im CITROËN-
Händlernetz erhältlich.

Abschleppen oder abgeschleppt werden
150
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

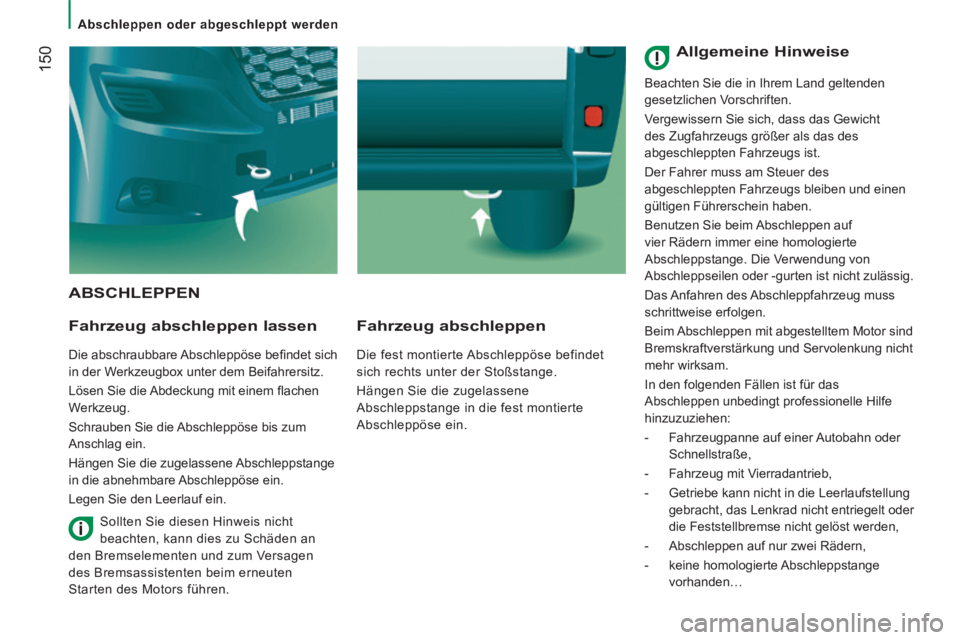

ABSCHLEPPEN
Fahrzeug abschleppen lassen
Die abschraubbare Abschleppöse befi ndet sich
in der Werkzeugbox unter dem Beifahrersitz.
Lösen Sie die Abdeckung mit einem fl achen
Werkzeug.
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
Hängen Sie die zugelassene Abschleppstange
in die abnehmbare Abschleppöse ein.
Legen Sie den Leerlauf ein.
Fahrzeug abschleppen
Die fest montierte Abschleppöse befindet
sich rechts unter der Stoßstange.
Hängen Sie die zugelassene
Abschleppstange in die fest montierte
Abschleppöse ein.
Sollten Sie diesen Hinweis nicht
beachten, kann dies zu Schäden an
den Bremselementen und zum Versagen
des Bremsassistenten beim erneuten
Starten des Motors führen.
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeug muss
schrittweise erfolgen.
Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
- Fahrzeug mit Vierradantrieb,
- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologierte Abschleppstange vorhanden…
