2015 CITROEN JUMPER Betriebsanleitungen (in German)

55
3
ERGONOMIE und BORDKOMFORT
Bedienungsschalter am Lenkrad
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

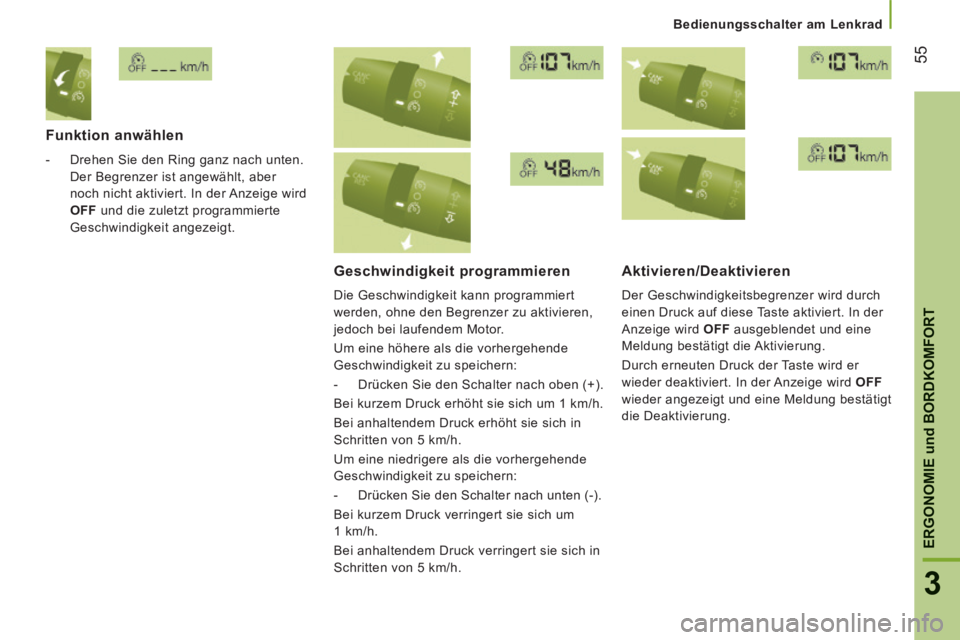

Funktion anwählen
- Drehen Sie den Ring ganz nach unten. Der Begrenzer ist angewählt, aber
noch nicht aktiviert. In der Anzeige wird
OFF und die zuletzt programmierte
Geschwindigkeit angezeigt.
Geschwindigkeit programmieren
Die Geschwindigkeit kann programmiert
werden, ohne den Begrenzer zu aktivieren,
jedoch bei laufendem Motor.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern:
- Drücken Sie den Schalter nach oben (+).
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in
Schritten von 5 km/h.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:
- Drücken Sie den Schalter nach unten (-).
Bei kurzem Druck verringert sie sich um
1 km/h.
Bei anhaltendem Druck verringert sie sich in
Schritten von 5 km/h.
Aktivieren/Deaktivieren
Der Geschwindigkeitsbegrenzer wird durch
einen Druck auf diese Taste aktiviert. In der
Anzeige wird OFF ausgeblendet und eine
Meldung bestätigt die Aktivierung.
Durch erneuten Druck der Taste wird er
wieder deaktiviert. In der Anzeige wird OFF
wieder angezeigt und eine Meldung bestätigt
die Deaktivierung.

56
Bedienungsschalter am Lenkrad
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

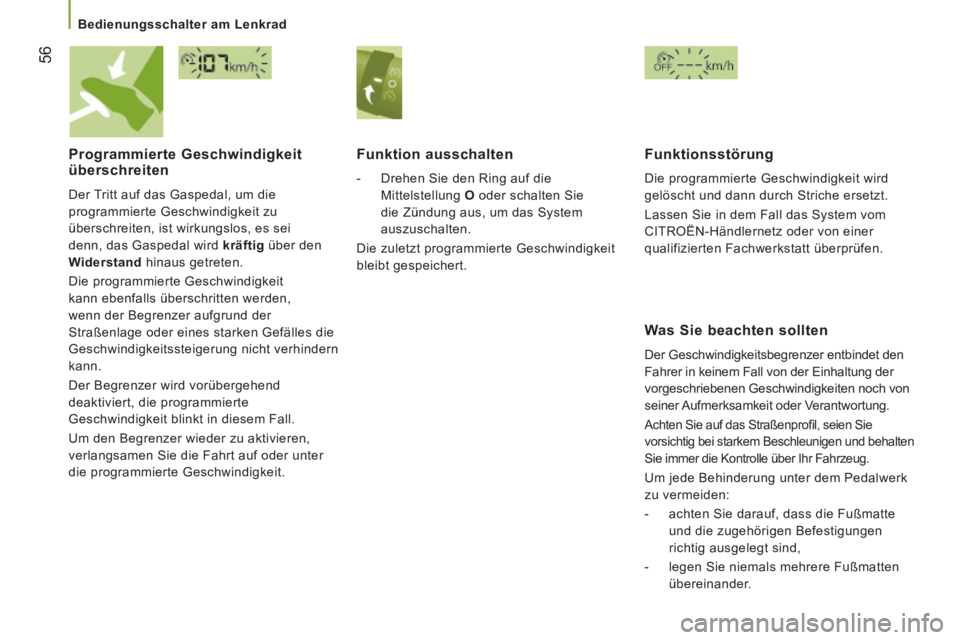

Programmierte Geschwindigkeit überschreiten
Der Tritt auf das Gaspedal, um die
programmierte Geschwindigkeit zu
überschreiten, ist wirkungslos, es sei
denn, das Gaspedal wird kräftig über den
Widerstand hinaus getreten.
Die programmierte Geschwindigkeit
kann ebenfalls überschritten werden,
wenn der Begrenzer aufgrund der
Straßenlage oder eines starken Gefälles die
Geschwindigkeitssteigerung nicht verhindern
kann.
Der Begrenzer wird vorübergehend
deaktiviert, die programmierte
Geschwindigkeit blinkt in diesem Fall.
Um den Begrenzer wieder zu aktivieren,
verlangsamen Sie die Fahrt auf oder unter
die programmierte Geschwindigkeit.
Funktion ausschalten
- Drehen Sie den Ring auf die Mittelstellung O oder schalten Sie
die Zündung aus, um das System
auszuschalten.
Die zuletzt programmierte Geschwindigkeit
bleibt gespeichert.
Funktionsstörung
Die programmierte Geschwindigkeit wird
gelöscht und dann durch Striche ersetzt.
Lassen Sie in dem Fall das System vom
CITROËN-Händlernetz oder von einer
qualifizierten Fachwerkstatt überprüfen.
Was Sie beachten sollten
Der Geschwindigkeitsbegrenzer entbindet den
Fahrer in keinem Fall von der Einhaltung der
vorgeschriebenen Geschwindigkeiten noch von
seiner Aufmerksamkeit oder Verantwortung.
Achten Sie auf das Straßenprofi l, seien Sie
vorsichtig bei starkem Beschleunigen und behalten
Sie immer die Kontrolle über Ihr Fahrzeug.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:
- achten Sie darauf, dass die Fußmatte und die zugehörigen Befestigungen
richtig ausgelegt sind,
- legen Sie niemals mehrere Fußmatten übereinander.

57
3
ERGONOMIE und BORDKOMFORT
Bedienungsschalter am Lenkrad
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

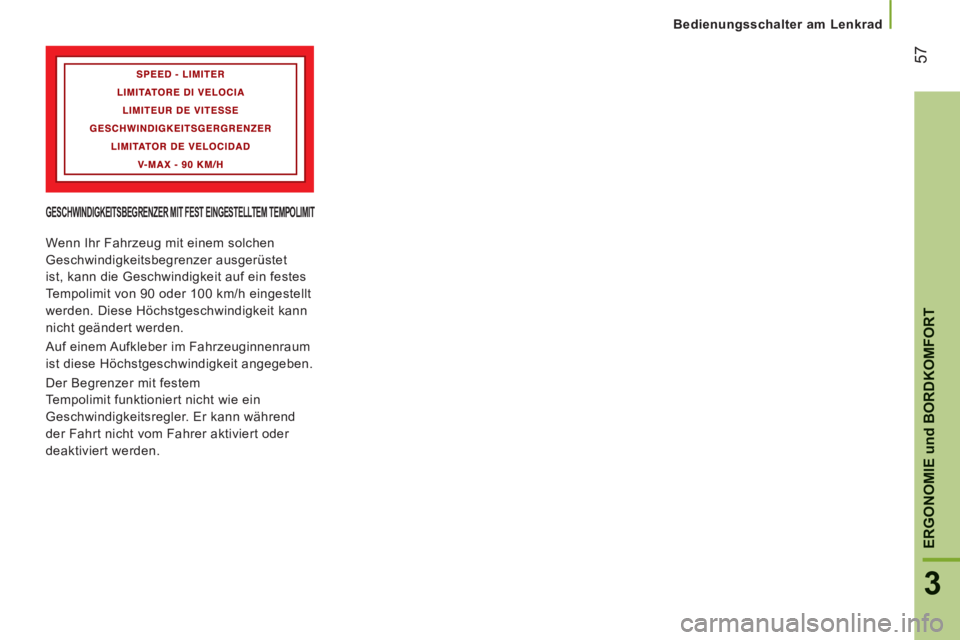

GESCHWINDIGKEITSBEGRENZER MIT FEST EINGESTELLTEM TEMPOLIMIT
Wenn Ihr Fahrzeug mit einem solchen
Geschwindigkeitsbegrenzer ausgerüstet
ist, kann die Geschwindigkeit auf ein festes
Tempolimit von 90 oder 100 km/h eingestellt
werden. Diese Höchstgeschwindigkeit kann
nicht geändert werden.
Auf einem Aufkleber im Fahrzeuginnenraum
ist diese Höchstgeschwindigkeit angegeben.
Der Begrenzer mit festem
Tempolimit funktioniert nicht wie ein
Geschwindigkeitsregler. Er kann während
der Fahrt nicht vom Fahrer aktiviert oder
deaktiviert werden.

Belüften
58
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

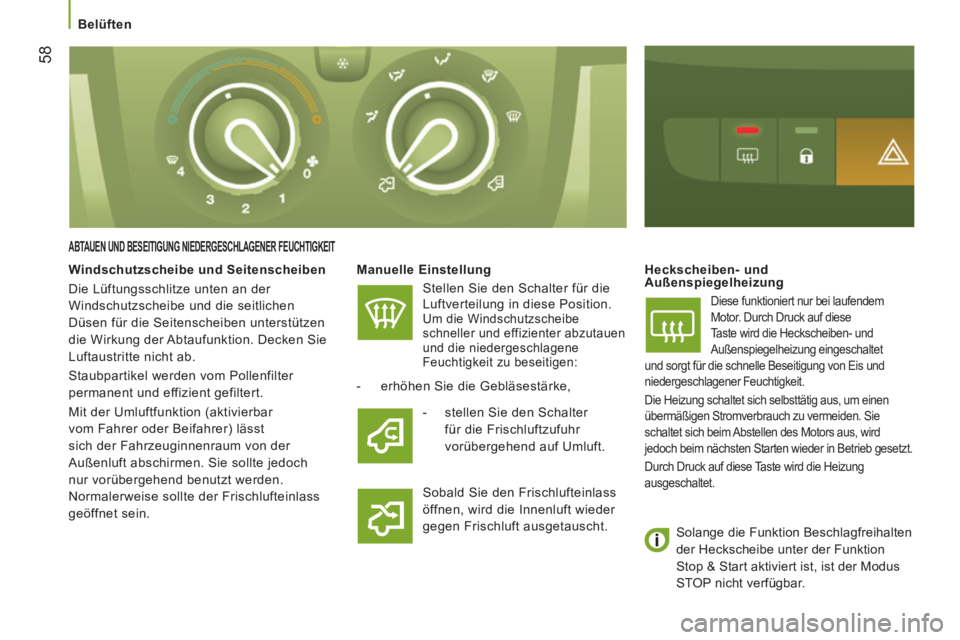

ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER FEUCHTIGKEIT
Manuelle Einstellung
Stellen Sie den Schalter für die
Luftverteilung in diese Position.
Um die Windschutzscheibe
schneller und effizienter abzutauen
und die niedergeschlagene
Feuchtigkeit zu beseitigen:
Heckscheiben- und
Außenspiegelheizung
Diese funktioniert nur bei laufendem
Motor. Durch Druck auf diese
Taste wird die Heckscheiben- und
Außenspiegelheizung eingeschaltet
und sorgt für die schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung schaltet sich selbsttätig aus, um einen
übermäßigen Stromverbrauch zu vermeiden. Sie
schaltet sich beim Abstellen des Motors aus, wird
jedoch beim nächsten Starten wieder in Betrieb gesetzt.
Durch Druck auf diese Taste wird die Heizung
ausgeschaltet.
- erhöhen Sie die Gebläsestärke,
Sobald Sie den Frischlufteinlass
öffnen, wird die Innenluft wieder
gegen Frischluft ausgetauscht.
Windschutzscheibe und Seitenscheiben
Die Lüftungsschlitze unten an der
Windschutzscheibe und die seitlichen
Düsen für die Seitenscheiben unterstützen
die Wirkung der Abtaufunktion. Decken Sie
Luftaustritte nicht ab.
Staubpartikel werden vom Pollenfilter
permanent und effizient gefiltert.
Mit der Umluftfunktion (aktivierbar
vom Fahrer oder Beifahrer) lässt
sich der Fahrzeuginnenraum von der
Außenluft abschirmen. Sie sollte jedoch
nur vorübergehend benutzt werden.
Normalerweise sollte der Frischlufteinlass
geöffnet sein.
- stellen Sie den Schalter
für die Frischluftzufuhr
vorübergehend auf Umluft.
Solange die Funktion Beschlagfreihalten
der Heckscheibe unter der Funktion
Stop & Start aktiviert ist, ist der Modus
STOP nicht verfügbar.

Belüften
59
3
ERGONOMIE und BORDKOMFORT
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

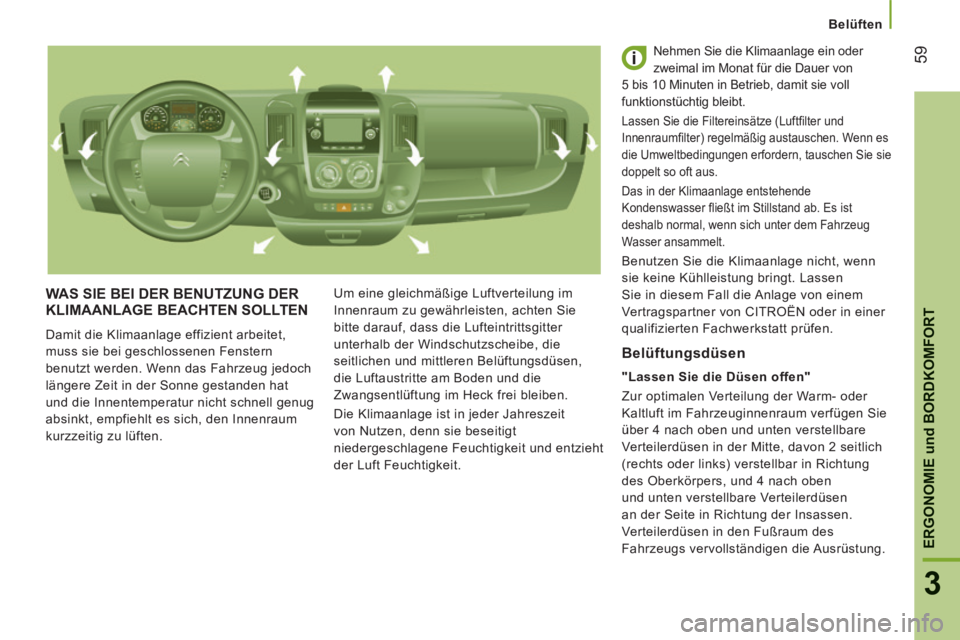

WAS SIE BEI DER BENUTZUNG DER KLIMAANLAGE BEACHTEN SOLLTEN
Damit die Klimaanlage effizient arbeitet,
muss sie bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften. Um eine gleichmäßige Luftverteilung im
Innenraum zu gewährleisten, achten Sie
bitte darauf, dass die Lufteintrittsgitter
unterhalb der Windschutzscheibe, die
seitlichen und mittleren Belüftungsdüsen,
die Luftaustritte am Boden und die
Zwangsentlüftung im Heck frei bleiben.
Die Klimaanlage ist in jeder Jahreszeit
von Nutzen, denn sie beseitigt
niedergeschlagene Feuchtigkeit und entzieht
der Luft Feuchtigkeit.
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll
funktionstüchtig bleibt.
Lassen Sie die Filtereinsätze (Luftfi lter und
Innenraumfi lter) regelmäßig austauschen. Wenn es
die Umweltbedingungen erfordern, tauschen Sie sie
doppelt so oft aus.
Das in der Klimaanlage entstehende
Kondenswasser fl ießt im Stillstand ab. Es ist
deshalb normal, wenn sich unter dem Fahrzeug
Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht, wenn
sie keine Kühlleistung bringt. Lassen
Sie in diesem Fall die Anlage von einem
Vertragspartner von CITROËN oder in einer
qualifizierten Fachwerkstatt prüfen.
"Lassen Sie die Düsen offen"
Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum verfügen Sie
über 4 nach oben und unten verstellbare
Verteilerdüsen in der Mitte, davon 2 seitlich
(rechts oder links) verstellbar in Richtung
des Oberkörpers, und 4 nach oben
und unten verstellbare Verteilerdüsen
an der Seite in Richtung der Insassen.
Verteilerdüsen in den Fußraum des
Fahrzeugs vervollständigen die Ausrüstung.
Belüftungsdüsen

Belüften
60
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

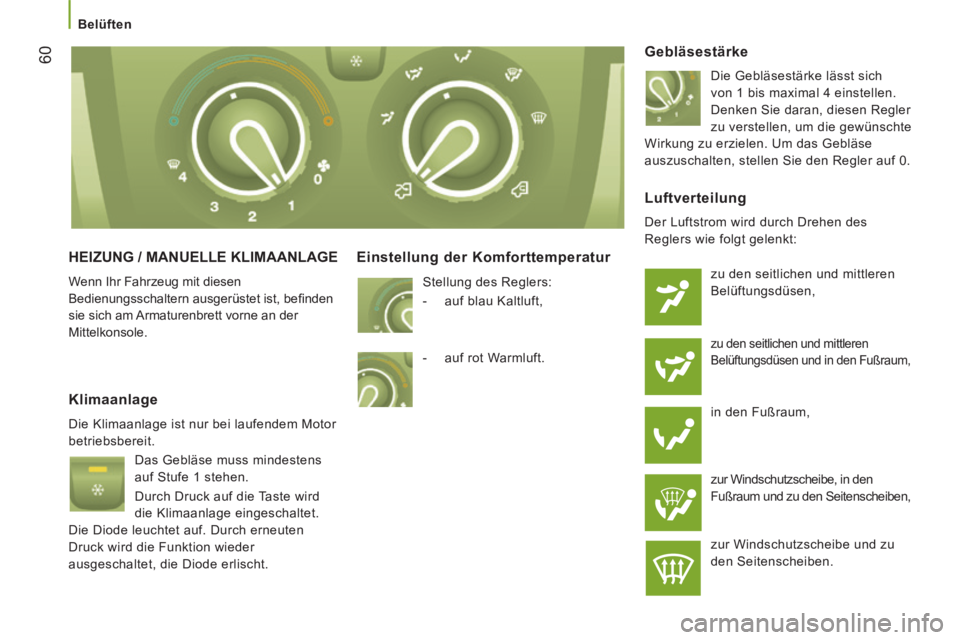

HEIZUNG / MANUELLE KLIMAANLAGE
Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist, befi nden
sie sich am Armaturenbrett vorne an der
Mittelkonsole.
Einstellung der Komforttemperatur
Gebläsestärke
Die Gebläsestärke lässt sich
von 1 bis maximal 4 einstellen.
Denken Sie daran, diesen Regler
zu verstellen, um die gewünschte
Wirkung zu erzielen. Um das Gebläse
auszuschalten, stellen Sie den Regler auf 0.
Klimaanlage
Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.
Das Gebläse muss mindestens
auf Stufe 1 stehen.
Durch Druck auf die Taste wird
die Klimaanlage eingeschaltet.
Die Diode leuchtet auf. Durch erneuten
Druck wird die Funktion wieder
ausgeschaltet, die Diode erlischt.
Luftverteilung
Der Luftstrom wird durch Drehen des
Reglers wie folgt gelenkt:
zu den seitlichen und mittleren
Belüftungsdüsen,
zu den seitlichen und mittleren
Belüftungsdüsen und in den Fußraum,
in den Fußraum,
zur Windschutzscheibe, in den
Fußraum und zu den Seitenscheiben,
zur Windschutzscheibe und zu
den Seitenscheiben.
Stellung des Reglers:
- auf blau Kaltluft,
- auf rot Warmluft.

Belüften
61
3
ERGONOMIE und BORDKOMFORT
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

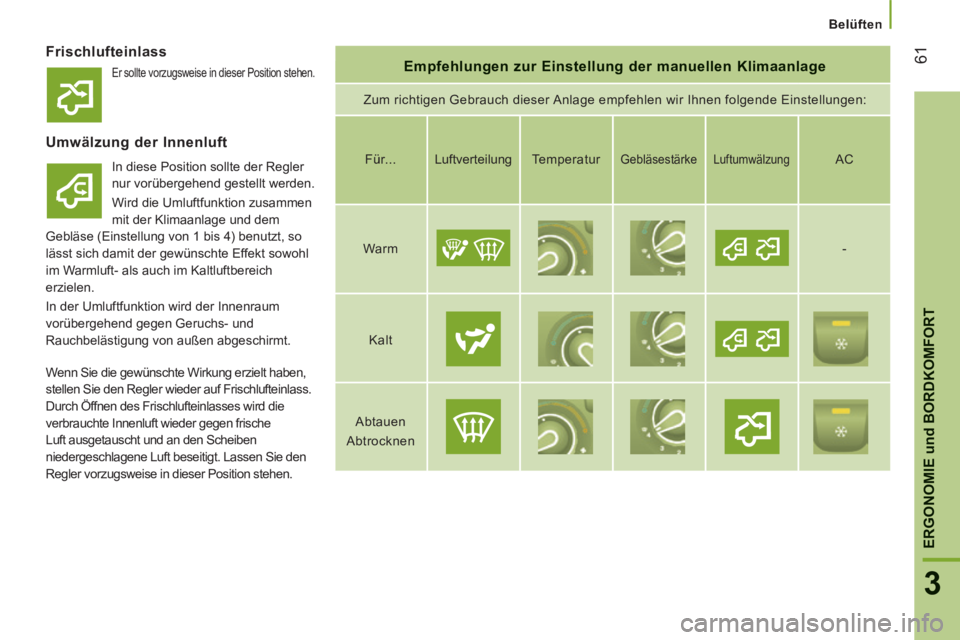

Frischlufteinlass Empfehlungen zur Einstellung der manuellen Klimaanlage
Zum richtigen Gebrauch dieser Anlage empfehlen wir Ihnen folgende Einstellungen:
Umwälzung der Innenluft
In diese Position sollte der Regler
nur vorübergehend gestellt werden.
Wird die Umluftfunktion zusammen
mit der Klimaanlage und dem
Gebläse (Einstellung von 1 bis 4) benutzt, so
lässt sich damit der gewünschte Effekt sowohl
im Warmluft- als auch im Kaltluftbereich
erzielen.
In der Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs- und
Rauchbelästigung von außen abgeschirmt. Für...
Luftverteilung Temperatur Gebläsestärke Luftumwälzung AC
Warm -
Kalt
Abtauen
Abtrocknen

Wenn Sie die gewünschte Wirkung erzielt haben,
stellen Sie den Regler wieder auf Frischlufteinlass.
Durch Öffnen des Frischlufteinlasses wird die
verbrauchte Innenluft wieder gegen frische
Luft ausgetauscht und an den Scheiben
niedergeschlagene Luft beseitigt. Lassen Sie den
Regler vorzugsweise in dieser Position stehen.
Er sollte vorzugsweise in dieser Position stehen.

Belüften
62
JUMPER-PAPIER_DE_CHAP03_ERGO ET CONFORT_ED01-2014

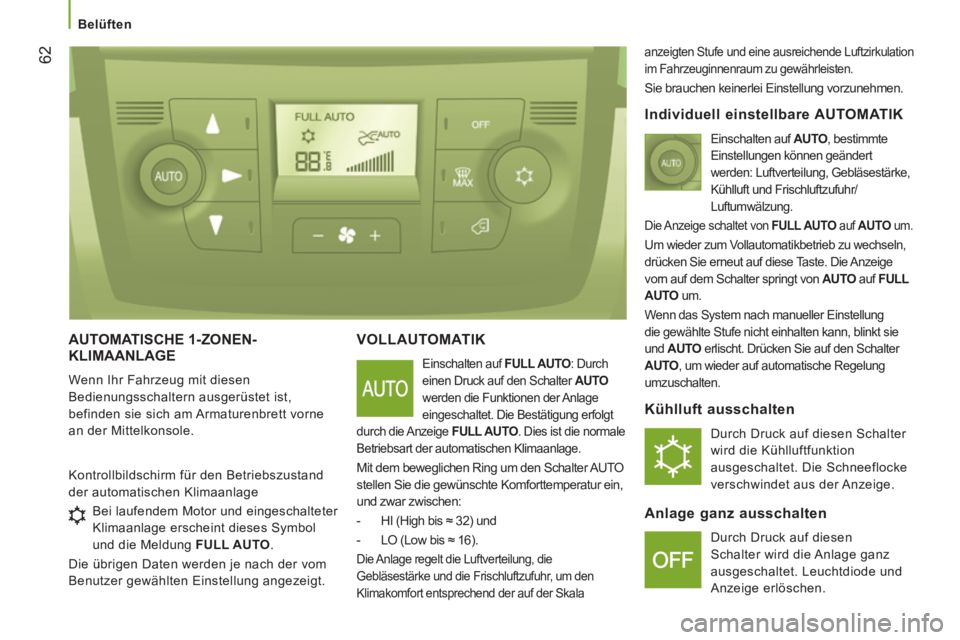

AUTOMATISCHE 1-ZONEN-KLIMAANLAGE
Wenn Ihr Fahrzeug mit diesen
Bedienungsschaltern ausgerüstet ist,
befinden sie sich am Armaturenbrett vorne
an der Mittelkonsole.
VOLLAUTOMATIK
Einschalten auf FULL AUTO : Durch
einen Druck auf den Schalter AUTO
werden die Funktionen der Anlage
eingeschaltet. Die Bestätigung erfolgt
durch die Anzeige FULL AUTO . Dies ist die normale
Betriebsart der automatischen Klimaanlage.
Mit dem beweglichen Ring um den Schalter AUTO
stellen Sie die gewünschte Komforttemperatur ein,
und zwar zwischen:
- HI (High bis ≈ 32) und
- LO (Low bis ≈ 16).
Die Anlage regelt die Luftverteilung, die
Gebläsestärke und die Frischluftzufuhr, um den
Klimakomfort entsprechend der auf der Skala anzeigten Stufe und eine ausreichende Luftzirkulation
im Fahrzeuginnenraum zu gewährleisten.
Sie brauchen keinerlei Einstellung vorzunehmen.
Kontrollbildschirm für den Betriebszustand
der automatischen Klimaanlage
Individuell einstellbare AUTOMATIK
Einschalten auf AUTO , bestimmte
Einstellungen können geändert
werden: Luftverteilung, Gebläsestärke,
Kühlluft und Frischluftzufuhr/
Luftumwälzung.
Die Anzeige schaltet von FULL AUTO auf AUTO um.
Um wieder zum Vollautomatikbetrieb zu wechseln,
drücken Sie erneut auf diese Taste. Die Anzeige
vorn auf dem Schalter springt von AUTO auf FULL
AUTO um.
Wenn das System nach manueller Einstellung
die gewählte Stufe nicht einhalten kann, blinkt sie
und AUTO erlischt. Drücken Sie auf den Schalter
AUTO , um wieder auf automatische Regelung
umzuschalten.
Kühlluft ausschalten
Durch Druck auf diesen Schalter
wird die Kühlluftfunktion
ausgeschaltet. Die Schneeflocke
verschwindet aus der Anzeige.
Anlage ganz ausschalten
Durch Druck auf diesen
Schalter wird die Anlage ganz
ausgeschaltet. Leuchtdiode und
Anzeige erlöschen.
Bei laufendem Motor und eingeschalteter
Klimaanlage erscheint dieses Symbol
und die Meldung
FULL AUTO .
Die übrigen Daten werden je nach der vom
Benutzer gewählten Einstellung angezeigt.
