2015 CITROEN JUMPER Betriebsanleitungen (in German)

Sicherung durchgebrannt
135
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Sicherungen A (Ampere)
Abgesicherter Stromkreis

12 7,5 Abblendlicht rechts
13 7,5 Abblendlicht links
31 7,5 Stromversorgung Relais
32 10 Beleuchtung Fahrgastraum
33 15 12 V-Anschluss hinten
34 - Nicht belegt
35 7,5 Rücklicht - Sonde Wasser im Diesel
36 15 Schalter Zentralverriegelung - Batterie
37 7,5 Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument
38 10 Stromversorgung Relais
39 10 Autoradio - Steckdose Diagnose - Alarmsirene - Programmierbarer Schalter Zusatzheizung - Schalter
Klimaanlage - Fahrtenschreiber - Batterie
40 15 Enteisung: Rückfenster (links), Außenspiegel Fahrerseite
41 15 Enteisung: Rückfenster (rechts), Außenspiegel Beifahrerseite
42 7,5 Steuergerät und Sensor ABS - Sensor ASR - Sensor DSC - Kontaktschalter Bremsleuchten
43 30 Motor Frontscheibenwischer
44 20 Zigarettenanzünder - 12 V-Anschluss vorne
45 7,5 Betätigung Türen
46 - Nicht belegt
47 20 Motor Fensterheber Fahrerseite
48 20 Motor Fensterheber Beifahrerseite
49 7, 5 Autoradio - Schalter Bedienungseinheit - Fensterheber Fahrerseite
50 7,5 Steuergerät Airbags und Gurtstraffer
51 7,5 Fahrtenschreiber - Geschwindigkeitsregler - Schalter Klimaanlage -
52 7,5 Stromversorgung optionale Relais
53 7,5 Kombiinstrument - Nebelschlussleuchte

Sicherung durchgebrannt
136
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Sicherungen A (Ampere)
Abgesicherter Stromkreis

54 - Nicht belegt
55 15 Sitzheizung
56 15 12 V-Anschluss Beifahrer hinten
57 10 Programmierbare Standheizung
58 10 Seitliche Standlichter
59 7,5 Radaufhängung
60 - Nicht belegt
61 - Nicht belegt
62 - Nicht belegt
63 10 Bedienungsschalter programmierbare Standheizung
64 - Nicht belegt
65 30 Gebläse programmierbare Standheizung

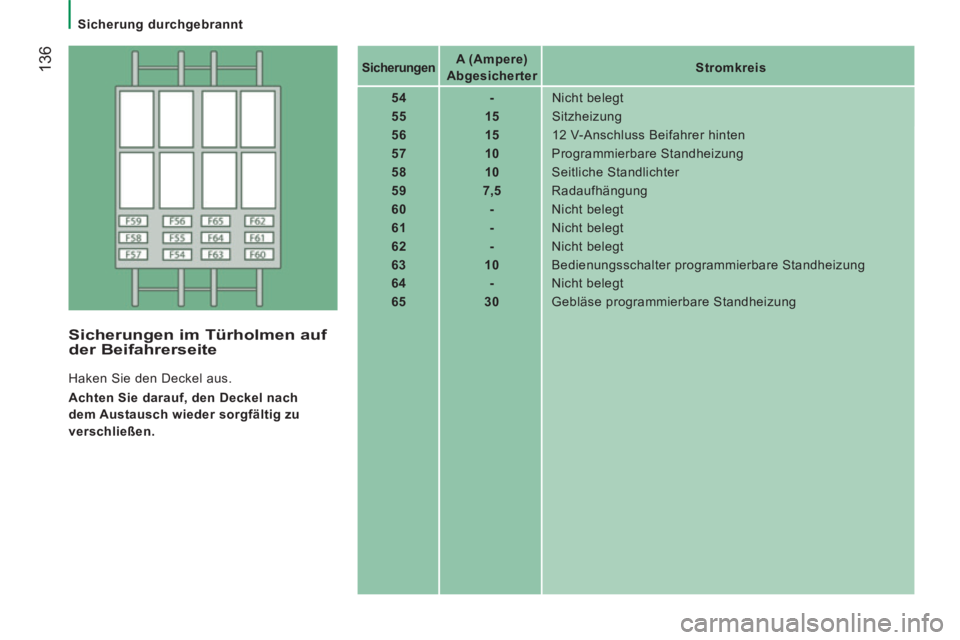

Sicherungen im Türholmen auf der Beifahrerseite
Haken Sie den Deckel aus.
Achten Sie darauf, den Deckel nach
dem Austausch wieder sorgfältig zu
verschließen.

Sicherung durchgebrannt
137
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

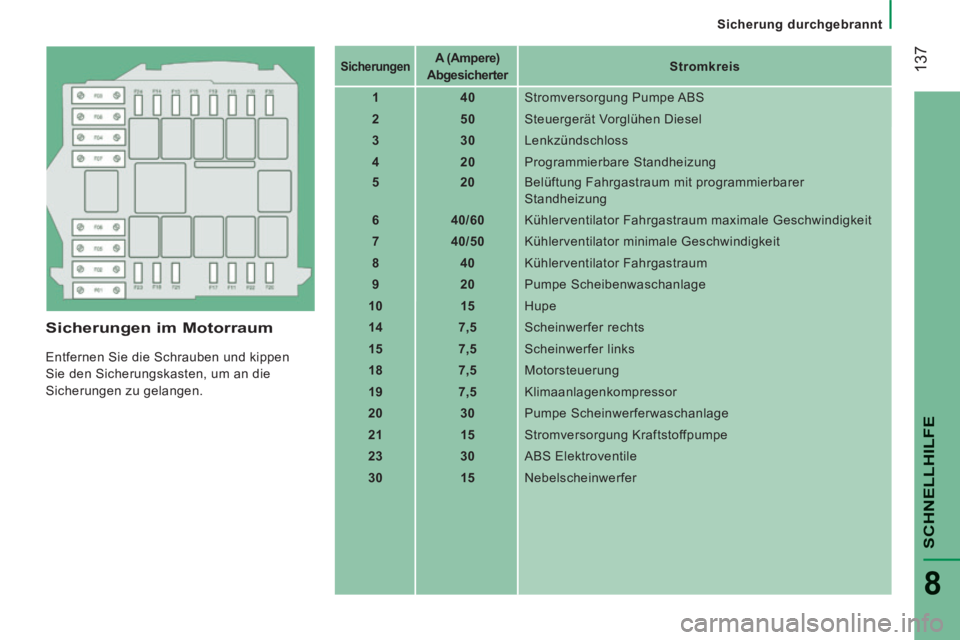

Sicherungen im Motorraum
Entfernen Sie die Schrauben und kippen
Sie den Sicherungskasten, um an die
Sicherungen zu gelangen.
Sicherungen A (Ampere)
Abgesicherter Stromkreis

1 40 Stromversorgung Pumpe ABS
2 50 Steuergerät Vorglühen Diesel
3 30 Lenkzündschloss
4 20 Programmierbare Standheizung
5 20 Belüftung Fahrgastraum mit programmierbarer
Standheizung
6 40/60 Kühlerventilator Fahrgastraum maximale Geschwindigkeit
7 40/50 Kühlerventilator minimale Geschwindigkeit
8 40 Kühlerventilator Fahrgastraum
9 20 Pumpe Scheibenwaschanlage
10 15 Hupe
14 7,5 Scheinwerfer rechts
15 7,5 Scheinwerfer links
18 7,5 Motorsteuerung
19 7,5 Klimaanlagenkompressor
20 30 Pumpe Scheinwerferwaschanlage
21 15 Stromversorgung Kraftstoffpumpe
23 30 ABS Elektroventile
30 15 Nebelscheinwerfer

Glühlampe oder Lampe defekt
138
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Wenn Sie mit einer Hochdruckwäsche
hartnäckige Verschmutzungen beseitigen,
halten Sie den Hochdruckstrahl nicht unmittelbar auf
Scheinwerfer, Leuchten oder deren Ränder, damit der
Schutzlack und die Dichtung nicht beschädigt werden.

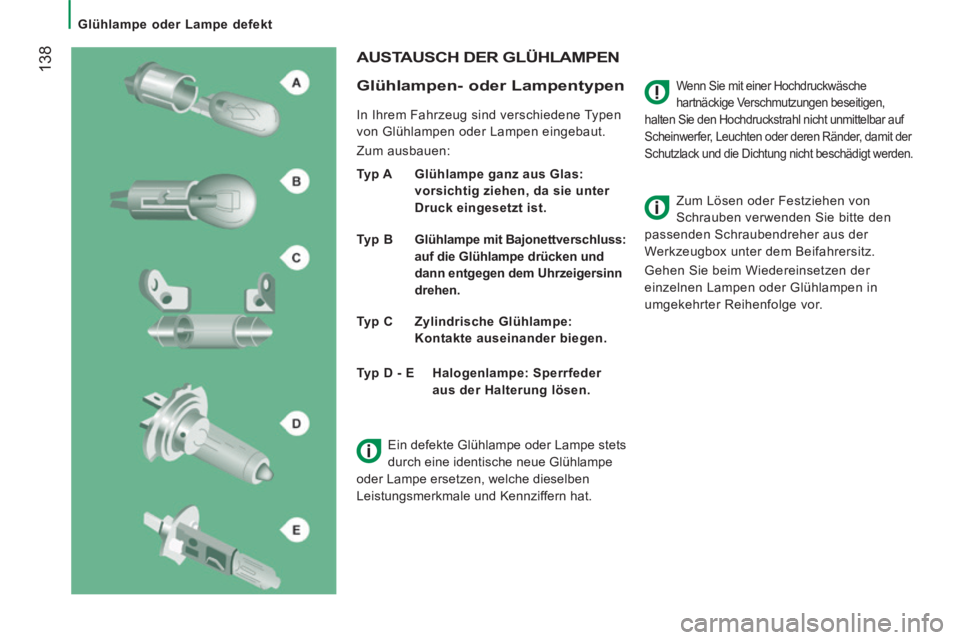

AUSTAUSCH DER GLÜHLAMPEN
Glühlampen- oder Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen oder Lampen eingebaut.
Zum ausbauen:
Typ A Glühlampe ganz aus Glas: vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Typ B Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Typ C Zylindrische Glühlampe: Kontakte auseinander biegen. Zum Lösen oder Festziehen von
Schrauben verwenden Sie bitte den
passenden Schraubendreher aus der
Werkzeugbox unter dem Beifahrersitz.
Gehen Sie beim Wiedereinsetzen der
einzelnen Lampen oder Glühlampen in
umgekehrter Reihenfolge vor.
Typ D - E Halogenlampe: Sperrfeder aus der Halterung lösen.
Ein defekte Glühlampe oder Lampe stets
durch eine identische neue Glühlampe
oder Lampe ersetzen, welche dieselben
Leistungsmerkmale und Kennziffern hat.

Glühlampe oder Lampe defekt
139
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
1 - Fernlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit der Rille an der
Leuchte übereinstimmt. 2 - Abblendlicht
Typ D
, H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil

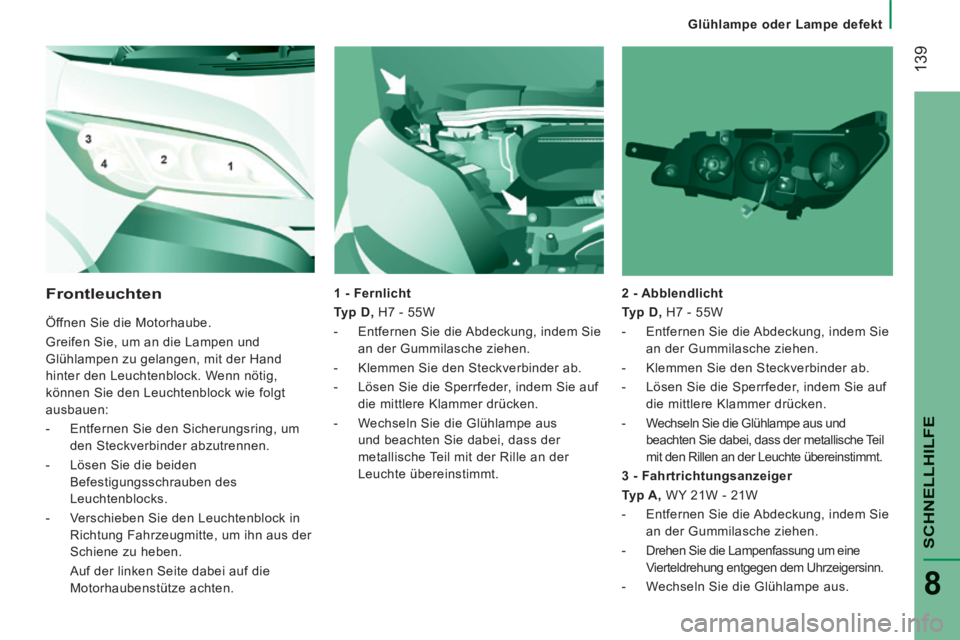

mit den Rillen an der Leuchte übereinstimmt. Frontleuchten
Öffnen Sie die Motorhaube.
Greifen Sie, um an die Lampen und
Glühlampen zu gelangen, mit der Hand
hinter den Leuchtenblock. Wenn nötig,
können Sie den Leuchtenblock wie folgt
ausbauen:
- Entfernen Sie den Sicherungsring, um den Steckverbinder abzutrennen.
- Lösen Sie die beiden Befestigungsschrauben des
Leuchtenblocks.
- Verschieben Sie den Leuchtenblock in Richtung Fahrzeugmitte, um ihn aus der
Schiene zu heben.
Auf der linken Seite dabei auf die Motorhaubenstütze achten. 3 - Fahrtrichtungsanzeiger
Typ A
, WY 21W - 21W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
140
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

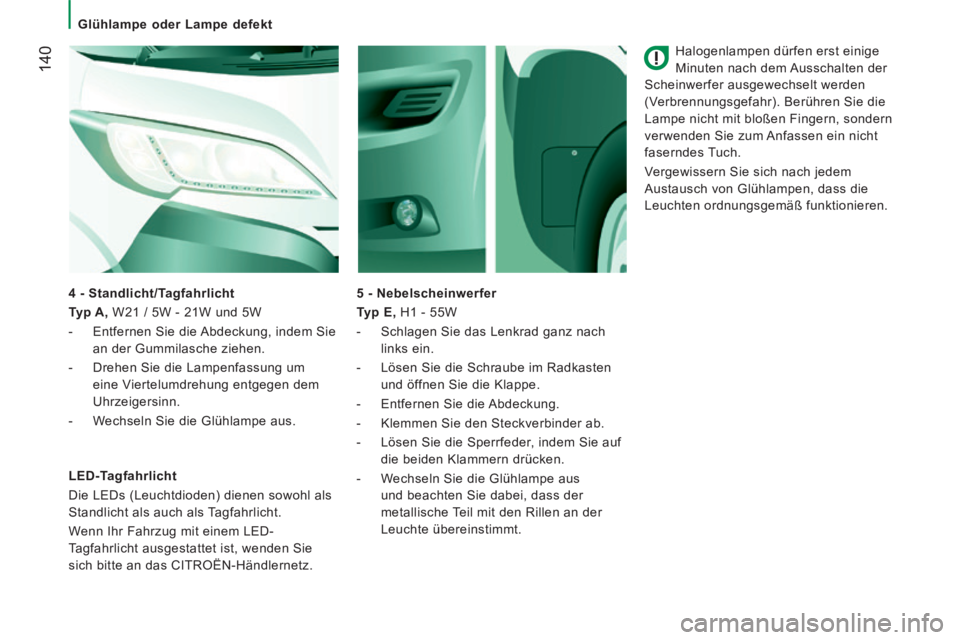

Halogenlampen dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden
(Verbrennungsgefahr). Berühren Sie die
Lampe nicht mit bloßen Fingern, sondern
verwenden Sie zum Anfassen ein nicht
faserndes Tuch.
Vergewissern Sie sich nach jedem
Austausch von Glühlampen, dass die
Leuchten ordnungsgemäß funktionieren.
5 - Nebelscheinwerfer
Typ E , H1 - 55W
- Schlagen Sie das Lenkrad ganz nach links ein.
- Lösen Sie die Schraube im Radkasten und öffnen Sie die Klappe.
- Entfernen Sie die Abdeckung.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
LED-Tagfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzug mit einem LED-
Tagfahrlicht ausgestattet ist, wenden Sie
sich bitte an das CITROËN-Händlernetz. 4 - Standlicht/Tagfahrlicht
Typ A
, W21 / 5W - 21W und 5W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Viertelumdrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
141
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

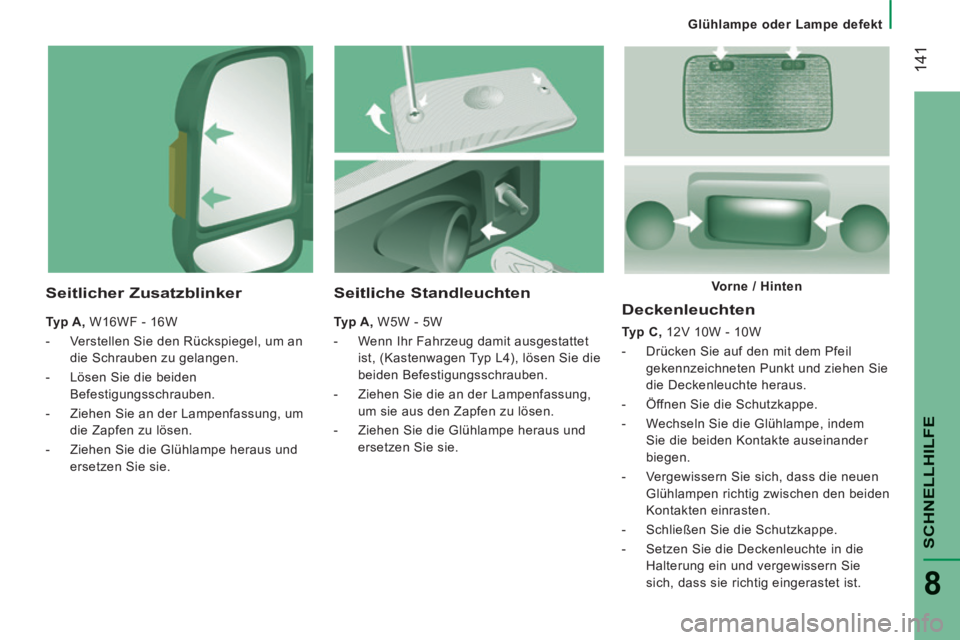

Deckenleuchten
Typ C , 12V 10W - 10W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und ziehen Sie
die Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander
biegen.
- Vergewissern Sie sich, dass die neuen Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung ein und vergewissern Sie
sich, dass sie richtig eingerastet ist.
Seitliche Standleuchten
Typ A, W5W - 5W
- Wenn Ihr Fahrzeug damit ausgestattet ist, (Kastenwagen Typ L4), lösen Sie die
beiden Befestigungsschrauben.
- Ziehen Sie die an der Lampenfassung, um sie aus den Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.
Seitlicher Zusatzblinker
Typ A , W16WF - 16W
- Verstellen Sie den Rückspiegel, um an die Schrauben zu gelangen.
- Lösen Sie die beiden Befestigungsschrauben.
- Ziehen Sie an der Lampenfassung, um die Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie. Vorne / Hinten

Glühlampe oder Lampe defekt
142
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

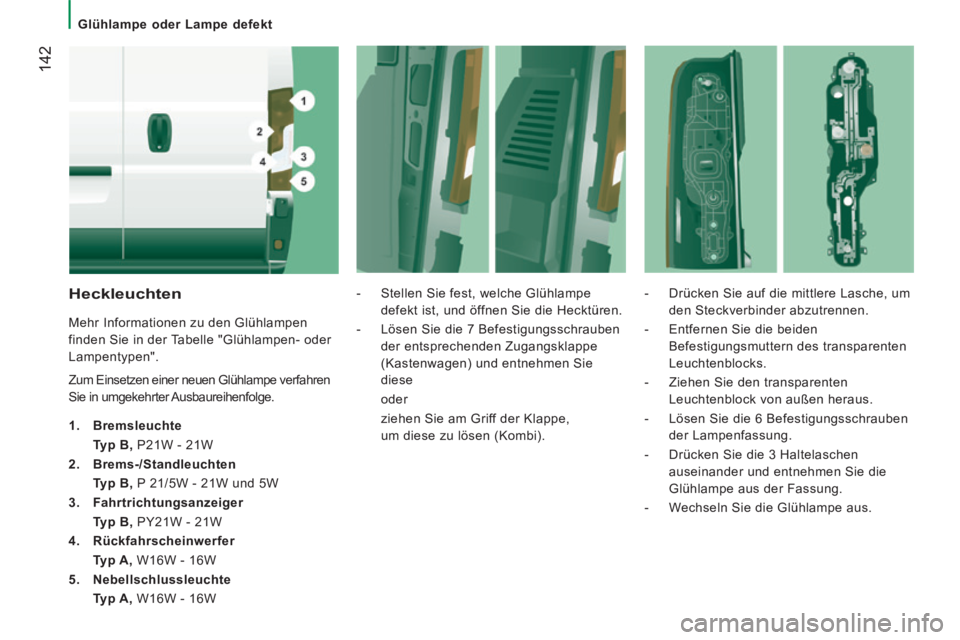

Heckleuchten
Mehr Informationen zu den Glühlampen
finden Sie in der Tabelle "Glühlampen- oder
Lampentypen".
Zum Einsetzen einer neuen Glühlampe verfahren
Sie in umgekehrter Ausbaureihenfolge.
1. Bremsleuchte
Typ B, P21W - 21W
2. Brems-/Standleuchten
Typ B, P 21/5W - 21W und 5W
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W
4. Rückfahrscheinwerfer
Typ A, W16W - 16W
5. Nebellschlussleuchte
Typ A, W16W - 16W - Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren.
- Lösen Sie die 7 Befestigungsschrauben der entsprechenden Zugangsklappe
(Kastenwagen) und entnehmen Sie
diese
oder
ziehen Sie am Griff der Klappe, um diese zu lösen (Kombi). - Drücken Sie auf die mittlere Lasche, um
den Steckverbinder abzutrennen.
- Entfernen Sie die beiden Befestigungsmuttern des transparenten
Leuchtenblocks.
- Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Lösen Sie die 6 Befestigungsschrauben der Lampenfassung.
- Drücken Sie die 3 Haltelaschen auseinander und entnehmen Sie die
Glühlampe aus der Fassung.
- Wechseln Sie die Glühlampe aus.
