247
DS5_nl_Chap09_verifications_ed01-2015
Bij auto's met HDi-motor is het in het geval van
een lege brandstoftank noodzakelijk om het
brandstofsysteem te ontluchten: raadpleeg de
afbeelding van de desbetreffende motorruimte.
Brandstoftank leeg (diesel)
Als de tank van uw auto is voorzien van
een tankbeveiliging, raadpleeg dan de
rubriek "Tankbeveiliging (diesel)".F
Vu

l de brandstoftank met minimaal 5 liter
diesel.
F
Op

en de motorkap.
F
Ma

ak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
F
Be

dien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
F
Be

dien de startmotor tot de motor aanslaat
(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en start de
motor opnieuw).
F
Al

s de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F
Pl

aats de sierkap terug en klem deze vast.
F
Sl

uit de motorkap.
1.6 HDi-motor
F Vul de brandstoftank met minimaal 5 liter
diesel.
F
Op

en de motorkap.
F
Ve

r wijder indien nodig de afdekkap van de
motor voor toegang tot de opvoerpomp.
F
Dra

ai de ontluchtingsnippel los.
F
Be

dien de handopvoerpomp tot u brandstof
door de transparante slang ziet stromen.
F
Dr

aai de ontluchtingsnippel vast.
F
Be

dien de startmotor tot de motor aanslaat
(als de motor bij de eerste poging niet
aanslaat, wacht dan vijftien seconden
alvorens opnieuw te starten).
F
Al

s de motor na enkele pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F
Br

eng de afdekkap van de motor aan en
controleer vervolgens of deze goed vastzit.
F
Sl

uit de motorkap.
2.0 HDi-motor
Als de motor niet direct aanslaat,
beëindig dan uw startpoging en herhaal
de procedure.
BlueHDi-motoren
F Vul de brandstoftank met minimaal 5 liter
diesel.
F
Ze

t het contact aan (zonder de motor te
st a r te n).
F
Wa

cht ongeveer 6 seconden en zet het
contact af.
F
He

rhaal de handelingen 10 keer.
F
Be

dien de startmotor om de motor te
starten.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015
Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
CITROËN adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen. De controle van het motorolieniveau is
alleen betrouwbaar als de auto op een
horizontale ondergrond staat en de motor
ten minste 30 minuten niet heeft gedraaid.
Controleer deze niveaus regelmatig en respecteer de voorwaarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
Controle met de oliepeilstok
Raadpleeg de rubriek "Benzinemotor" of
"Dieselmotor" om te zien waar de oliepeilstok
zich bevindt in de motorruimte van uw auto.
F
Tr

ek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F
Ve

eg de peilstok af met een schone, niet
pluizende doek.
F
St

eek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt. A = MA XI
B = MINI
Als u ziet dat het oliepeil boven het
merkteken
A

of onder het merkteken B ligt,
star t de motor dan niet .
-
Al

s het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het CITROËN-netwerk of
met een gekwalificeerde werkplaats.
-
Al

s het oliepeil lager is dan het
merkteken
MIN

I, vul dan altijd motorolie bij.

249
DS5_nl_Chap09_verifications_ed01-2015
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Het remvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden. Controleer indien dit niet het geval is
of de remblokken van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
Raadpleeg de rubriek "Benzinemotor" of
"Dieselmotor" om te zien waar de olievuldop
zich bevindt in de motorruimte van uw auto.
F
Dr
aai de dop van de vulopening.
F
Gi

et de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F
Wa

cht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F
Vu

l indien nodig nog olie bij.
F
Dr

aai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde
betrouwbaarheid van de motor en de
emissieregeling te voorkomen nooit
gebruik van additieven in de motorolie.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015

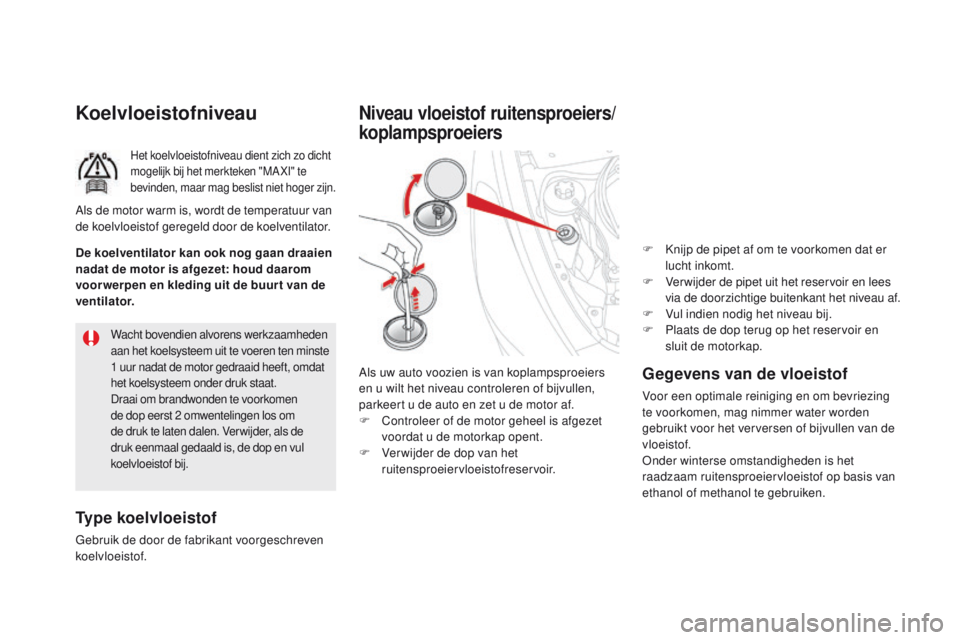

Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1
u
ur nadat de motor gedraaid heeft, omdat
het koelsysteem onder druk staat.
Draai om brandwonden te voorkomen
de dop eerst 2
om

wentelingen los om
de druk te laten dalen. Ver wijder, als de
druk eenmaal gedaald is, de dop en vul
koelvloeistof bij.
Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator.
Gegevens van de vloeistof
Voor een optimale reiniging en om bevriezing
te voorkomen, mag nimmer water worden
gebruikt voor het verversen of bijvullen van de
vloeistof.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis van
ethanol of methanol te gebruiken.
Niveau vloeistof ruitensproeiers/
koplampsproeiers
Als uw auto voozien is van koplampsproeiers
en u wilt het niveau controleren of bijvullen,
parkeert u de auto en zet u de motor af.
F
Co

ntroleer of de motor geheel is afgezet
voordat u de motorkap opent.
F
Ve

r wijder de dop van het
ruitensproeiervloeistofreservoir. F
Kn

ijp de pipet af om te voorkomen dat er
lucht inkomt.
F
Ve
r wijder de pipet uit het reservoir en lees
via de doorzichtige buitenkant het niveau af.
F
Vu
l indien nodig het niveau bij.
F
Pl
aats de dop terug op het reservoir en
sluit de motorkap.

251
DS5_nl_Chap09_verifications_ed01-2015
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere vloeistoffen
niet in het riool, in het water of op de grond.
Deponeer afgewerkte olie in de daarvoor
bestemde containers bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau wordt
aangegeven door het verklikkerlampje
Service in combinatie met een
geluidssignaal en een melding op het
display van het instrumentenpaneel.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015
Controles
12V-accu
De accu is onderhoudsvrij.Niettemin is het raadzaam om regelmatig te
controleren of de accupolen en -klemmen
schoon zijn, vooral bij warm weer en in de winter.
Deze sticker, die hoort bij het Stop & Start-
systeem, geeft aan dat er een speciale
12V-loodaccu is gebruikt die alleen
losgekoppeld en/of vervangen mag worden
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Raadpleeg, tenzij anders aangegeven, het
onderhoudsschema van de fabrikant dat
betrekking heeft op de motoruitvoering van
uw auto voor het controleren van bepaalde
onderdelen.
Laat de controles eventueel uitvoeren door
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatie
over de te nemen voorzorgsmaatregelen.

253
DS5_nl_Chap09_verifications_ed01-2015
Roetfilter (diesel)
Als het roetfilter vervuild is, wordt
u hierop geattendeerd door het
tijdelijk branden van dit lampje in
combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60
k

m/h rijden tot
het lampje dooft.
Als het lampje blijft branden is het minimum
brandstofadditiefniveau bereikt: raadpleeg
de paragraaf "Niveau brandstofadditief".
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Onderhoud

DS5_nl_Chap09_verifications_ed01-2015

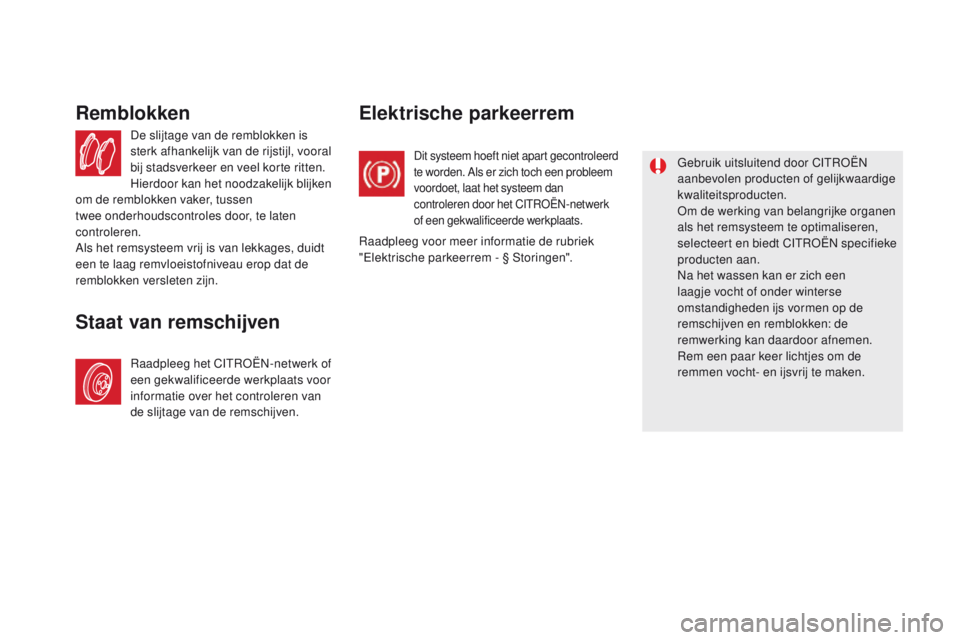

De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel korte ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Remblokken
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijven Elektrische parkeerrem
Dit systeem hoeft niet apart gecontroleerd
te worden. Als er zich toch een probleem
voordoet, laat het systeem dan
controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.Gebruik uitsluitend door CITROËN
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt CITROËN specifieke
producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Raadpleeg voor meer informatie de rubriek
"Elektrische parkeerrem - § Storingen".
