SUBSTITUIÇÃO DA LÂMPADA
EXTERNA

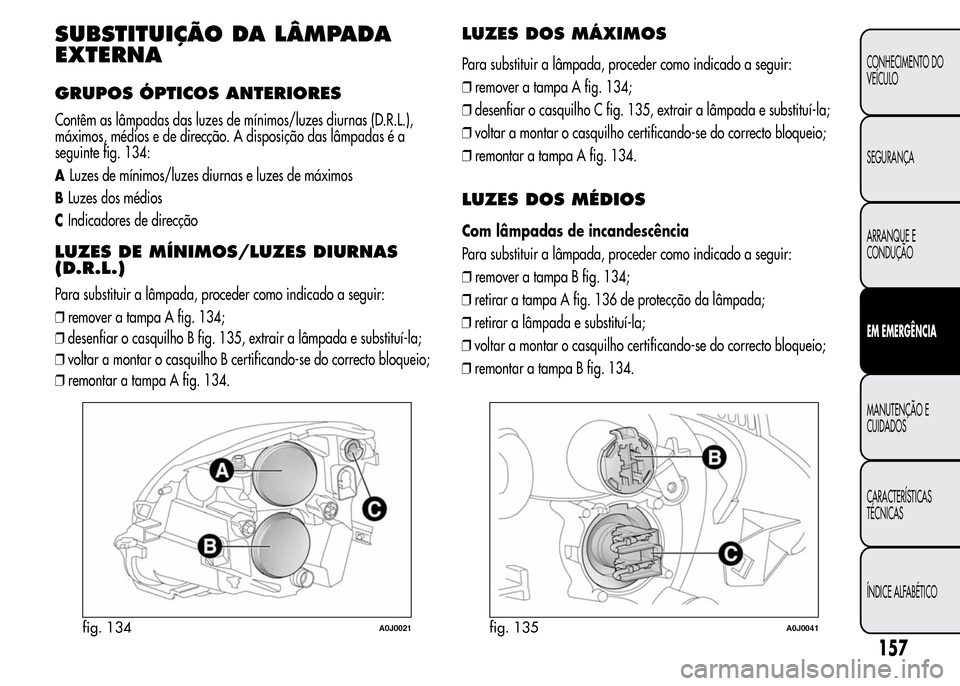

GRUPOS ÓPTICOS ANTERIORES
Contêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e de direcção. A disposição das lâmpadas é a
seguinte fig. 134:
ALuzes de mínimos/luzes diurnas e luzes de máximos
BLuzes dos médios
CIndicadores de direcção
LUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 134;
❒desenfiar o casquilho B fig. 135, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho B certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 134.
LUZES DOS MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 134;
❒desenfiar o casquilho C fig. 135, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 134.
LUZES DOS MÉDIOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 134;
fig. 134A0J0021fig. 135A0J0041
157
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
❒retirar a tampa A fig. 136 de protecção da lâmpada;
❒retirar a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa B fig. 134.

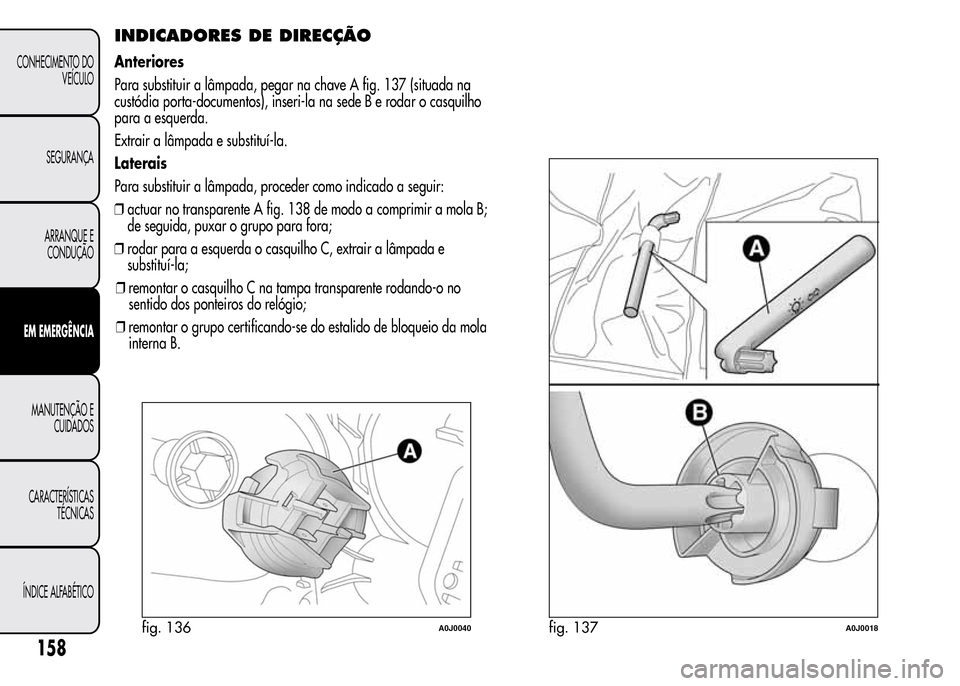

INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, pegar na chave A fig. 137 (situada na
custódia porta-documentos), inseri-la na sede B e rodar o casquilho
para a esquerda.
Extrair a lâmpada e substituí-la.
Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❒actuar no transparente A fig. 138 de modo a comprimir a mola B;
de seguida, puxar o grupo para fora;
❒rodar para a esquerda o casquilho C, extrair a lâmpada e
substituí-la;
❒remontar o casquilho C na tampa transparente rodando-o no
sentido dos ponteiros do relógio;
❒remontar o grupo certificando-se do estalido de bloqueio da mola
interna B.
fig. 136A0J0040fig. 137A0J0018
158
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.

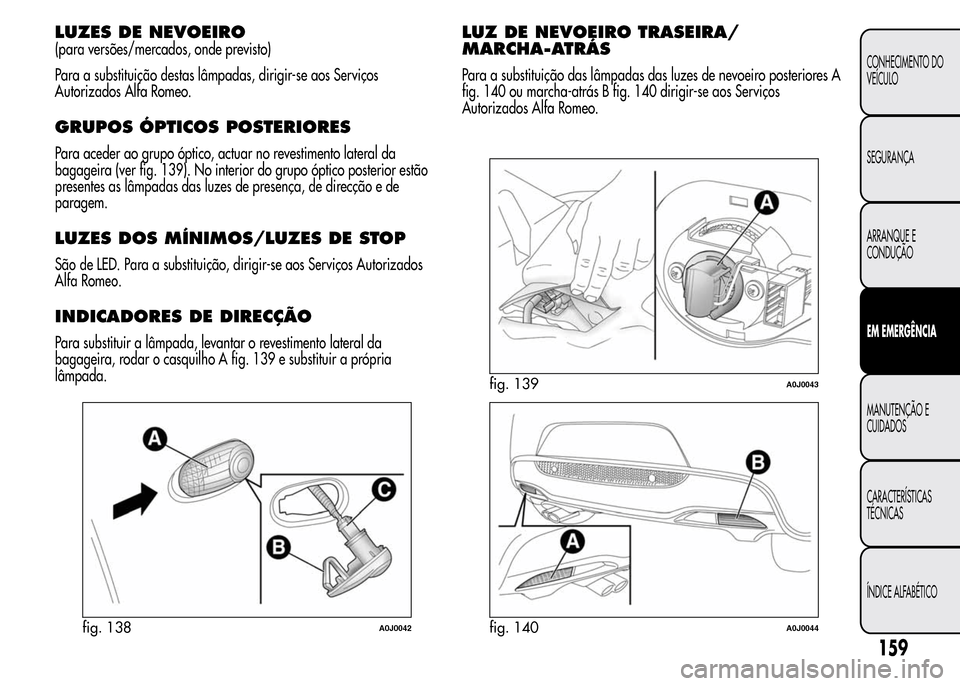

GRUPOS ÓPTICOS POSTERIORES
Para aceder ao grupo óptico, actuar no revestimento lateral da
bagageira (ver fig. 139). No interior do grupo óptico posterior estão
presentes as lâmpadas das luzes de presença, de direcção e de
paragem.
LUZES DOS MÍNIMOS/LUZES DE STOP
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
INDICADORES DE DIRECÇÃO
Para substituir a lâmpada, levantar o revestimento lateral da
bagageira, rodar o casquilho A fig. 139 e substituir a própria
lâmpada.
LUZ DE NEVOEIRO TRASEIRA/
MARCHA-ATRÁS
Para a substituição das lâmpadas das luzes de nevoeiro posteriores A
fig. 140 ou marcha-atrás B fig. 140 dirigir-se aos Serviços
Autorizados Alfa Romeo.
fig. 138A0J0042
fig. 139A0J0043
fig. 140A0J0044
159
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

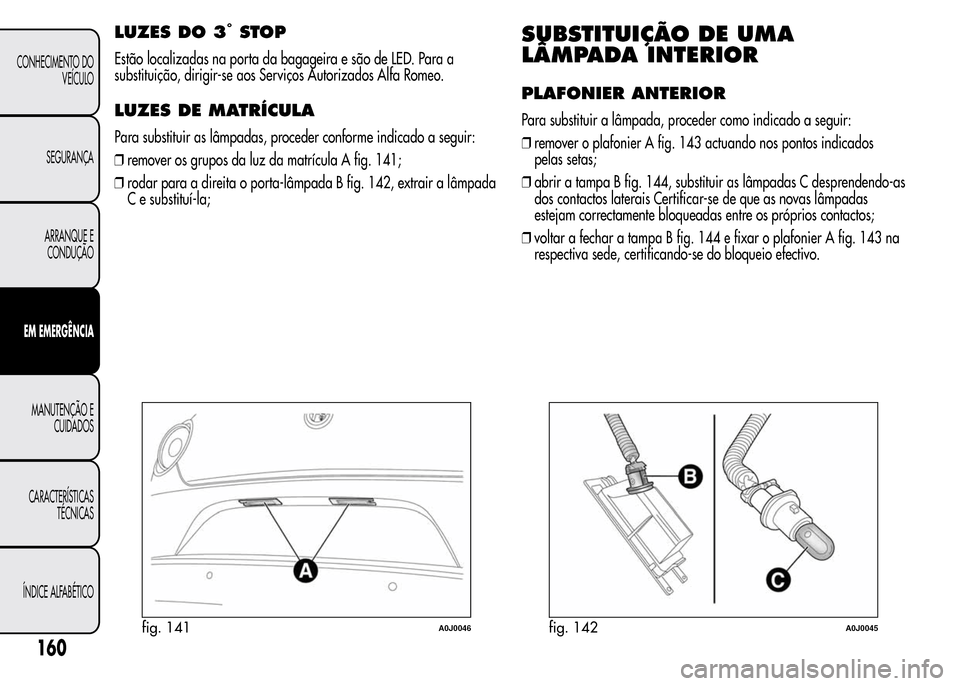

LUZES DO 3°STOP
Estão localizadas na porta da bagageira e são de LED. Para a
substituição, dirigir-se aos Serviços Autorizados Alfa Romeo.
LUZES DE MATRÍCULA
Para substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 141;
❒rodar para a direita o porta-lâmpada B fig. 142, extrair a lâmpada
C e substituí-la;
SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIOR
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 143 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 144, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;
❒voltar a fechar a tampa B fig. 144 e fixar o plafonier A fig. 143 na
respectiva sede, certificando-se do bloqueio efectivo.
fig. 141A0J0046fig. 142A0J0045
160
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

❒abrir a protecção B fig. 146 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 145 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
fig. 146A0J0118
161
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

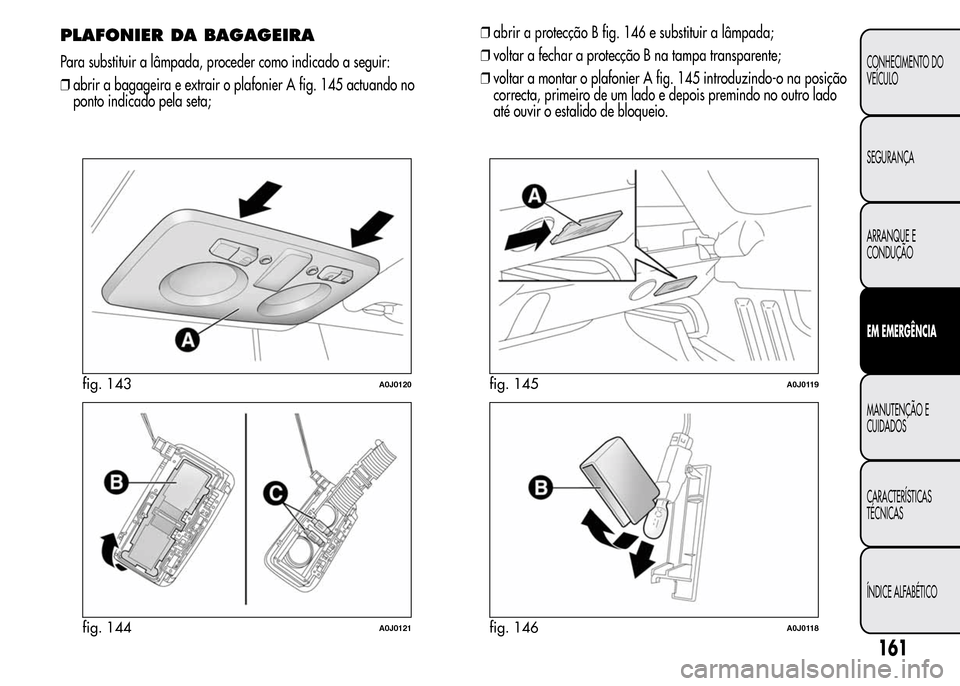

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 145 actuando no
ponto indicado pela seta;

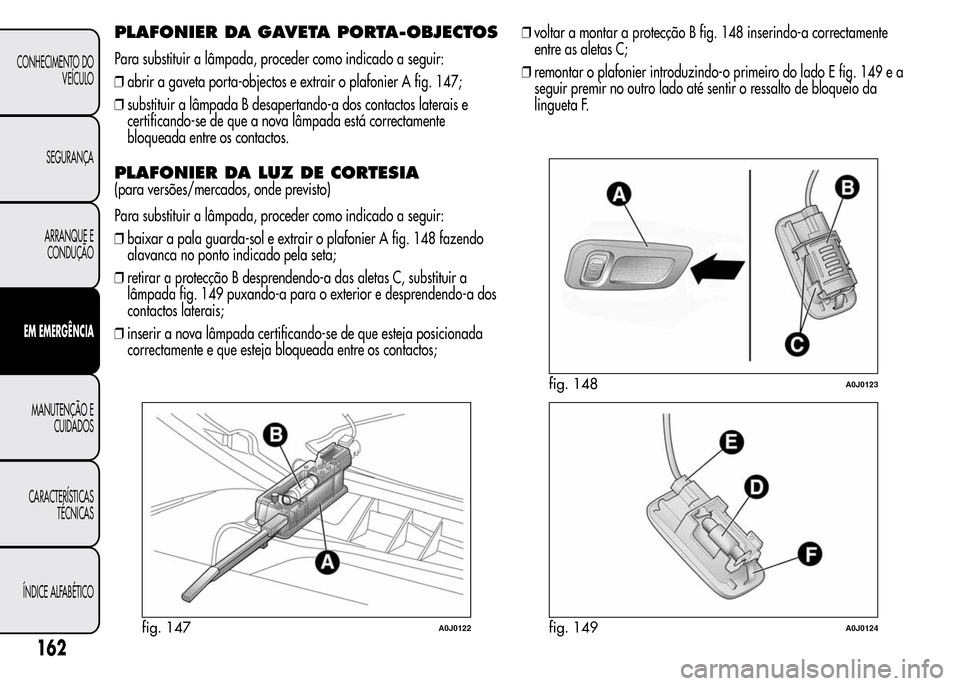

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 147;
❒substituir a lâmpada B desapertando-a dos contactos laterais e
certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos.
PLAFONIER DA LUZ DE CORTESIA
(para versões/mercados, onde previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❒baixar a pala guarda-sol e extrair o plafonier A fig. 148 fazendo
alavanca no ponto indicado pela seta;
❒retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada fig. 149 puxando-a para o exterior e desprendendo-a dos
contactos laterais;
❒inserir a nova lâmpada certificando-se de que esteja posicionada
correctamente e que esteja bloqueada entre os contactos;❒voltar a montar a protecção B fig. 148 inserindo-a correctamente
entre as aletas C;
❒remontar o plafonier introduzindo-o primeiro do lado E fig. 149 e a
seguir premir no outro lado até sentir o ressalto de bloqueio da
lingueta F.
fig. 147A0J0122
fig. 148A0J0123
fig. 149A0J0124
162
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

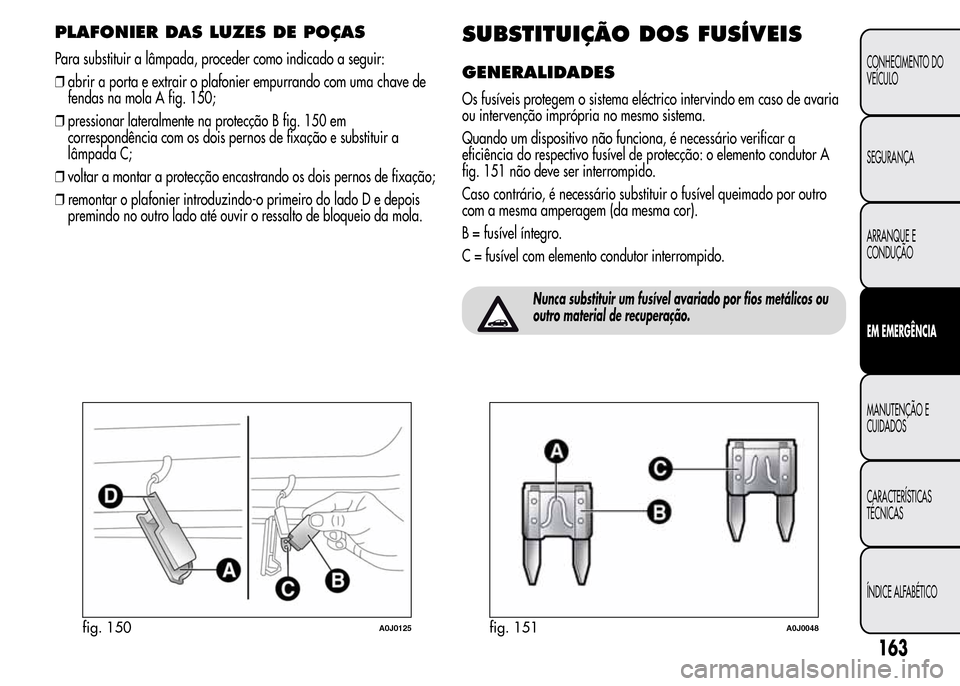

PLAFONIER DAS LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❒abrir a porta e extrair o plafonier empurrando com uma chave de
fendas na mola A fig. 150;
❒pressionar lateralmente na protecção B fig. 150 em
correspondência com os dois pernos de fixação e substituir a
lâmpada C;
❒voltar a montar a protecção encastrando os dois pernos de fixação;
❒remontar o plafonier introduzindo-o primeiro do lado D e depois
premindo no outro lado até ouvir o ressalto de bloqueio da mola.
SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento condutor A
fig. 151 não deve ser interrompido.
Caso contrário, é necessário substituir o fusível queimado por outro
com a mesma amperagem (da mesma cor).
B = fusível íntegro.
C = fusível com elemento condutor interrompido.
Nunca substituir um fusível avariado por fios metálicos ou
outro material de recuperação.
fig. 150A0J0125fig. 151A0J0048
163
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

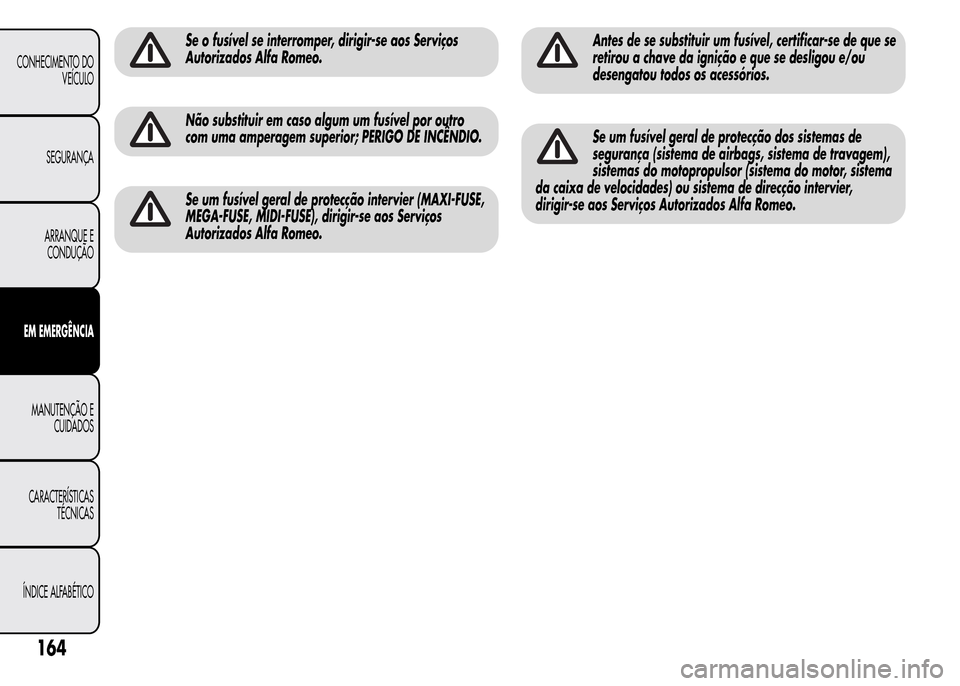

Se o fusível se interromper, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Não substituir em caso algum um fusível por outro
com uma amperagem superior; PERIGO DE INCÊNDIO.
Se um fusível geral de protecção intervier (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), dirigir-se aos Serviços
Autorizados Alfa Romeo.
Antes de se substituir um fusível, certificar-se de que se
retirou a chave da ignição e que se desligou e/ou
desengatou todos os acessórios.
Se um fusível geral de protecção dos sistemas de
segurança (sistema de airbags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema
da caixa de velocidades) ou sistema de direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.
