2015 Alfa Romeo MiTo Manual do proprietário (in Portuguese)

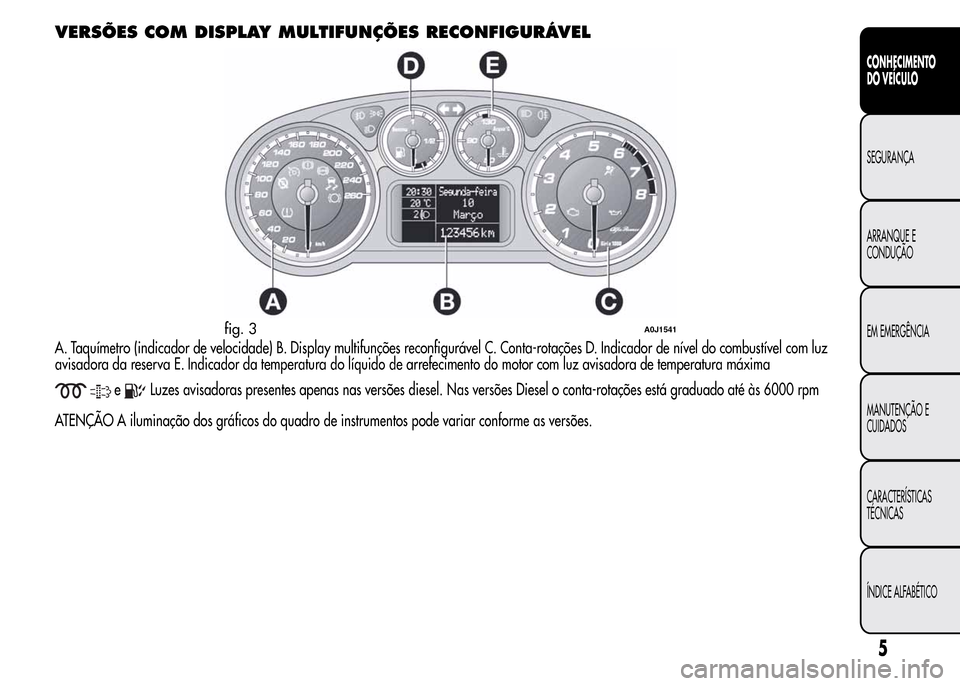

VERSÕES COM DISPLAY MULTIFUNÇÕES RECONFIGURÁVEL
A. Taquímetro (indicador de velocidade) B. Display multifunções reconfigurável C. Conta-rotações D. Indicador de nível do combustível com luz
avisadora da reserva E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
eLuzes avisadoras presentes apenas nas versões diesel. Nas versões Diesel o conta-rotações está graduado até às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
fig. 3A0J1541
5
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

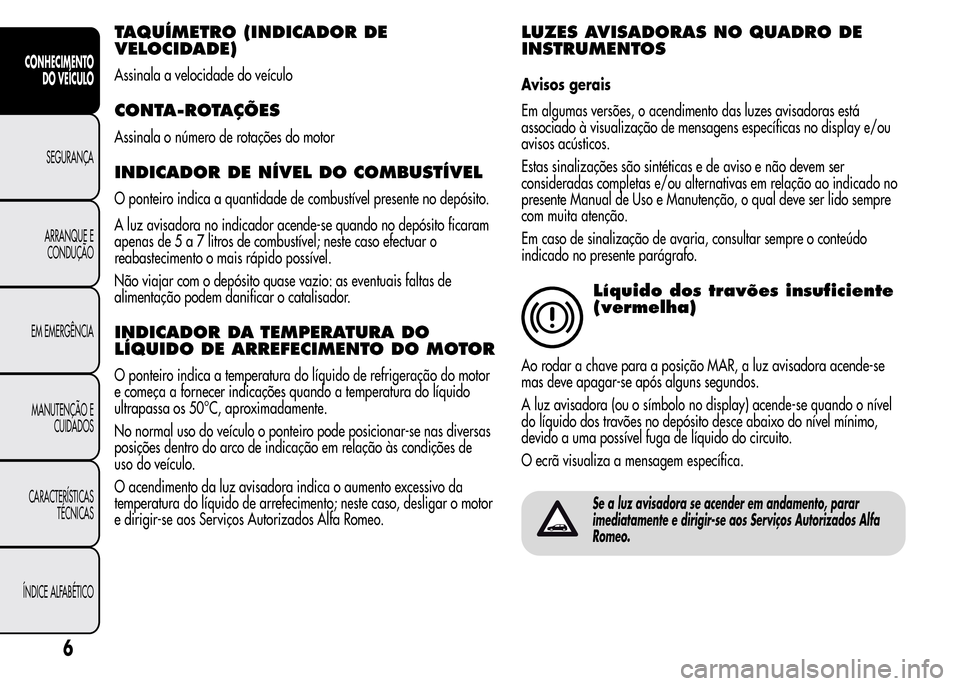

TAQUÍMETRO (INDICADOR DE
VELOCIDADE)
Assinala a velocidade do veículo
CONTA-ROTAÇÕES
Assinala o número de rotações do motor
INDICADOR DE NÍVEL DO COMBUSTÍVEL
O ponteiro indica a quantidade de combustível presente no depósito.
A luz avisadora no indicador acende-se quando no depósito ficaram
apenas de5a7litrosdecombustível; neste caso efectuar o
reabastecimento o mais rápido possível.
Não viajar com o depósito quase vazio: as eventuais faltas de
alimentação podem danificar o catalisador.
INDICADOR DA TEMPERATURA DO
LÍQUIDO DE ARREFECIMENTO DO MOTOR
O ponteiro indica a temperatura do líquido de refrigeração do motor
e começa a fornecer indicações quando a temperatura do líquido
ultrapassa os 50°C, aproximadamente.
No normal uso do veículo o ponteiro pode posicionar-se nas diversas
posições dentro do arco de indicação em relação às condições de
uso do veículo.
O acendimento da luz avisadora indica o aumento excessivo da
temperatura do líquido de arrefecimento; neste caso, desligar o motor
e dirigir-se aos Serviços Autorizados Alfa Romeo.
LUZES AVISADORAS NO QUADRO DE
INSTRUMENTOS
Avisos gerais
Em algumas versões, o acendimento das luzes avisadoras está
associado à visualização de mensagens específicas no display e/ou
avisos acústicos.
Estas sinalizações são sintéticas e de aviso e não devem ser
consideradas completas e/ou alternativas em relação ao indicado no
presente Manual de Uso e Manutenção, o qual deve ser lido sempre
com muita atenção.
Em caso de sinalização de avaria, consultar sempre o conteúdo
indicado no presente parágrafo.
Líquido dos travões insuficiente
(vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando o nível
do líquido dos travões no depósito desce abaixo do nível mínimo,
devido a uma possível fuga de líquido do circuito.
O ecrã visualiza a mensagem específica.
Se a luz avisadora se acender em andamento, parar
imediatamente e dirigir-se aos Serviços Autorizados Alfa
Romeo.
6
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

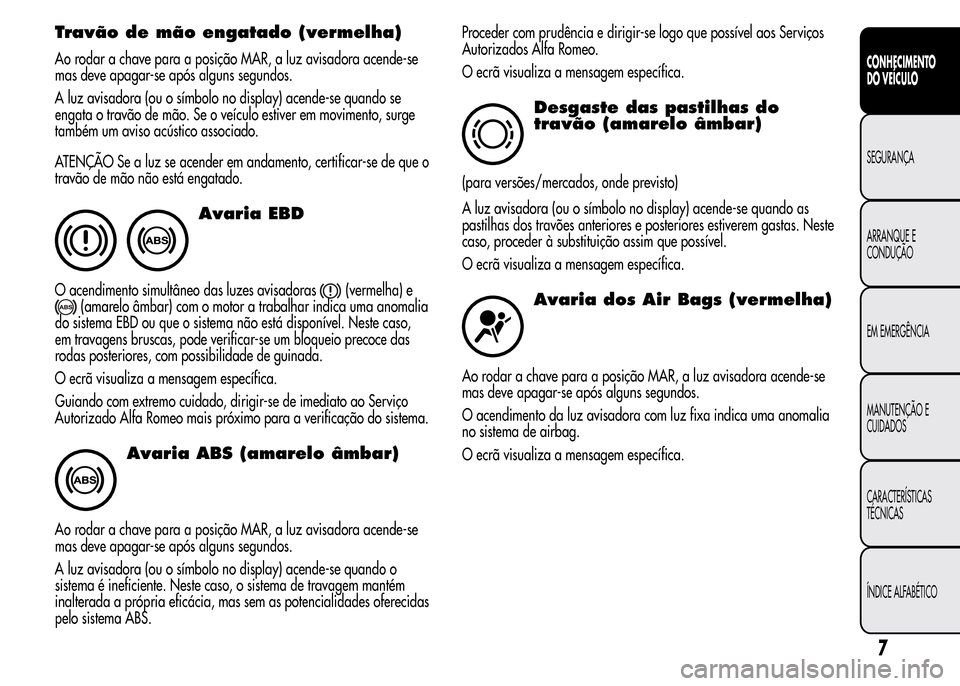

Travão de mão engatado (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando se
engata o travão de mão. Se o veículo estiver em movimento, surge
também um aviso acústico associado.
ATENÇÃO Se a luz se acender em andamento, certificar-se de que o
travão de mão não está engatado.
Avaria EBD
O acendimento simultâneo das luzes avisadoras(vermelha) e
(amarelo âmbar) com o motor a trabalhar indica uma anomalia
do sistema EBD ou que o sistema não está disponível. Neste caso,
em travagens bruscas, pode verificar-se um bloqueio precoce das
rodas posteriores, com possibilidade de guinada.
O ecrã visualiza a mensagem específica.
Guiando com extremo cuidado, dirigir-se de imediato ao Serviço
Autorizado Alfa Romeo mais próximo para a verificação do sistema.
Avaria ABS (amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando o
sistema é ineficiente. Neste caso, o sistema de travagem mantém
inalterada a própria eficácia, mas sem as potencialidades oferecidas
pelo sistema ABS.Proceder com prudência e dirigir-se logo que possível aos Serviços
Autorizados Alfa Romeo.
O ecrã visualiza a mensagem específica.
Desgaste das pastilhas do
travão (amarelo âmbar)
(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando as
pastilhas dos travões anteriores e posteriores estiverem gastas. Neste
caso, proceder à substituição assim que possível.
O ecrã visualiza a mensagem específica.
Avaria dos Air Bags (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
O acendimento da luz avisadora com luz fixa indica uma anomalia
no sistema de airbag.
O ecrã visualiza a mensagem específica.
7
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

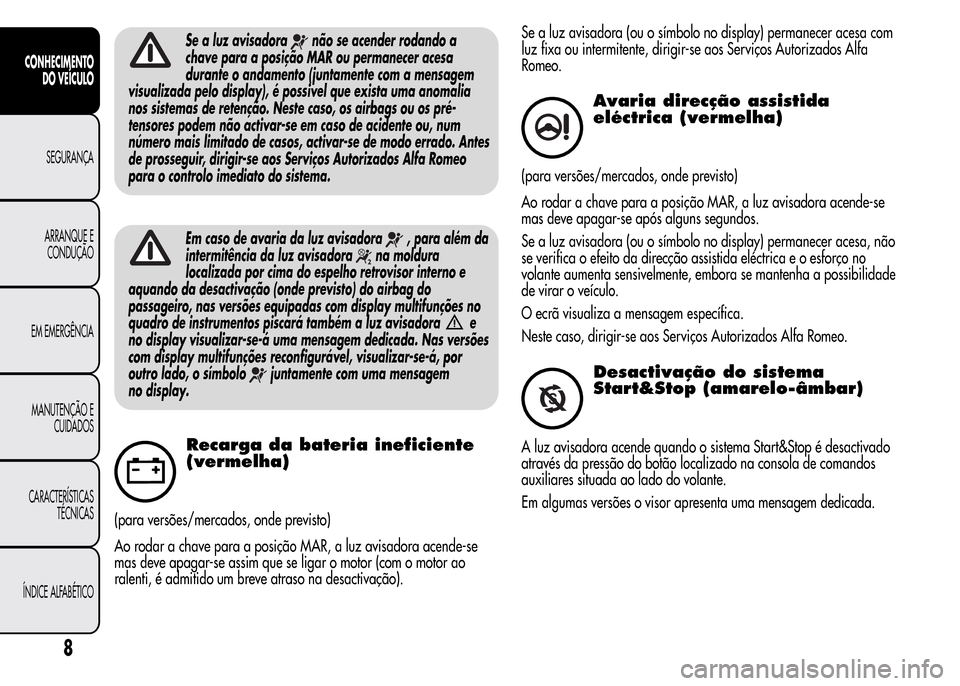

Se a luz avisadoranão se acender rodando a
chave para a posição MAR ou permanecer acesa
durante o andamento (juntamente com a mensagem
visualizada pelo display), é possivel que exista uma anomalia
nos sistemas de retenção. Neste caso, os airbags ou os pré-
tensores podem não activar-se em caso de acidente ou, num
número mais limitado de casos, activar-se de modo errado. Antes
de prosseguir, dirigir-se aos Serviços Autorizados Alfa Romeo
para o controlo imediato do sistema.
Em caso de avaria da luz avisadora, para além da
intermitência da luz avisadora
na moldura
localizada por cima do espelho retrovisor interno e
aquando da desactivação (onde previsto) do airbag do
passageiro, nas versões equipadas com display multifunções no
quadro de instrumentos piscará também a luz avisadora
e
no display visualizar-se-á uma mensagem dedicada. Nas versões
com display multifunções reconfigurável, visualizar-se-á, por
outro lado, o símbolo
juntamente com uma mensagem
no display.
Recarga da bateria ineficiente
(vermelha)
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se ligar o motor (com o motor ao
ralenti, é admitido um breve atraso na desactivação).Se a luz avisadora (ou o símbolo no display) permanecer acesa com
luz fixa ou intermitente, dirigir-se aos Serviços Autorizados Alfa
Romeo.
Avaria direcção assistida
eléctrica (vermelha)
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) permanecer acesa, não
se verifica o efeito da direcção assistida eléctrica e o esforço no
volante aumenta sensivelmente, embora se mantenha a possibilidade
de virar o veículo.
O ecrã visualiza a mensagem específica.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
Desactivação do sistema
Start&Stop (amarelo-âmbar)
A luz avisadora acende quando o sistema Start&Stop é desactivado
através da pressão do botão localizado na consola de comandos
auxiliares situada ao lado do volante.
Em algumas versões o visor apresenta uma mensagem dedicada.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

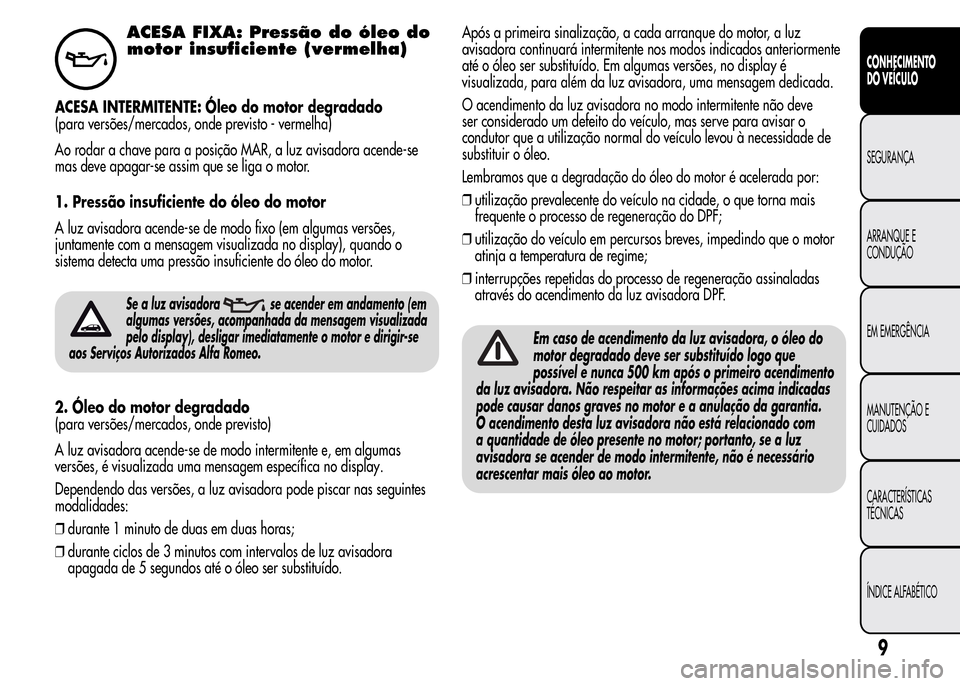

ACESA FIXA: Pressão do óleo do
motor insuficiente (vermelha)
ACESA INTERMITENTE: Óleo do motor degradado
(para versões/mercados, onde previsto - vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se liga o motor.
1. Pressão insuficiente do óleo do motor
A luz avisadora acende-se de modo fixo (em algumas versões,
juntamente com a mensagem visualizada no display), quando o
sistema detecta uma pressão insuficiente do óleo do motor.
Se a luz avisadorase acender em andamento (em
algumas versões, acompanhada da mensagem visualizada
pelo display), desligar imediatamente o motor e dirigir-se
aos Serviços Autorizados Alfa Romeo.
2. Óleo do motor degradado
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo intermitente e, em algumas
versões, é visualizada uma mensagem específica no display.
Dependendo das versões, a luz avisadora pode piscar nas seguintes
modalidades:
❒durante 1 minuto de duas em duas horas;
❒durante ciclos de 3 minutos com intervalos de luz avisadora
apagada de 5 segundos até o óleo ser substituído.Após a primeira sinalização, a cada arranque do motor, a luz
avisadora continuará intermitente nos modos indicados anteriormente
até o óleo ser substituído. Em algumas versões, no display é
visualizada, para além da luz avisadora, uma mensagem dedicada.
O acendimento da luz avisadora no modo intermitente não deve
ser considerado um defeito do veículo, mas serve para avisar o
condutor que a utilização normal do veículo levou à necessidade de
substituir o óleo.
Lembramos que a degradação do óleo do motor é acelerada por:
❒utilização prevalecente do veículo na cidade, o que torna mais
frequente o processo de regeneração do DPF;
❒utilização do veículo em percursos breves, impedindo que o motor
atinja a temperatura de regime;
❒interrupções repetidas do processo de regeneração assinaladas
através do acendimento da luz avisadora DPF.
Em caso de acendimento da luz avisadora, o óleo do
motor degradado deve ser substituído logo que
possível e nunca 500 km após o primeiro acendimento
da luz avisadora. Não respeitar as informações acima indicadas
pode causar danos graves no motor e a anulação da garantia.
O acendimento desta luz avisadora não está relacionado com
a quantidade de óleo presente no motor; portanto, se a luz
avisadora se acender de modo intermitente, não é necessário
acrescentar mais óleo ao motor.
9
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

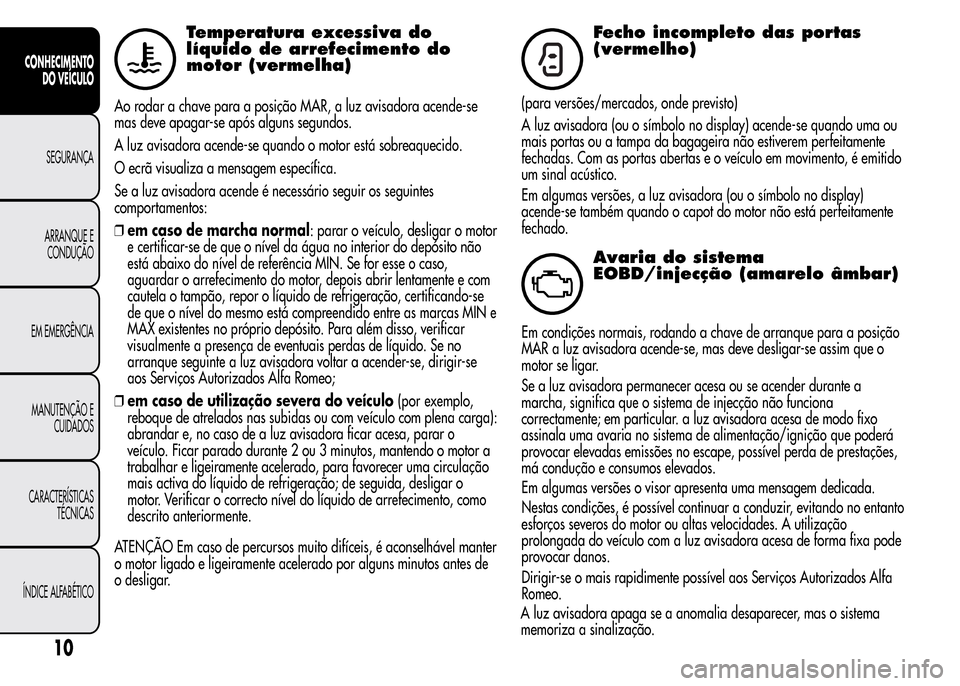

Temperatura excessiva do
líquido de arrefecimento do
motor (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está sobreaquecido.
O ecrã visualiza a mensagem específica.
Se a luz avisadora acende é necessário seguir os seguintes
comportamentos:
❒em caso de marcha normal: parar o veículo, desligar o motor
e certificar-se de que o nível da água no interior do depósito não
está abaixo do nível de referência MIN. Se for esse o caso,
aguardar o arrefecimento do motor, depois abrir lentamente e com
cautela o tampão, repor o líquido de refrigeração, certificando-se
de que o nível do mesmo está compreendido entre as marcas MIN e
MAX existentes no próprio depósito. Para além disso, verificar
visualmente a presença de eventuais perdas de líquido. Se no
arranque seguinte a luz avisadora voltar a acender-se, dirigir-se
aos Serviços Autorizados Alfa Romeo;
❒em caso de utilização severa do veículo(por exemplo,
reboque de atrelados nas subidas ou com veículo com plena carga):
abrandar e, no caso de a luz avisadora ficar acesa, parar o
veículo. Ficar parado durante 2 ou 3 minutos, mantendo o motor a
trabalhar e ligeiramente acelerado, para favorecer uma circulação
mais activa do líquido de refrigeração; de seguida, desligar o
motor. Verificar o correcto nível do líquido de arrefecimento, como
descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis, é aconselhável manter
o motor ligado e ligeiramente acelerado por alguns minutos antes de
o desligar.
Fecho incompleto das portas
(vermelho)
(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando uma ou
mais portas ou a tampa da bagageira não estiverem perfeitamente
fechadas. Com as portas abertas e o veículo em movimento, é emitido
um sinal acústico.
Em algumas versões, a luz avisadora (ou o símbolo no display)
acende-se também quando o capot do motor não está perfeitamente
fechado.
Avaria do sistema
EOBD/injecção (amarelo âmbar)
Em condições normais, rodando a chave de arranque para a posição
MAR a luz avisadora acende-se, mas deve desligar-se assim que o
motor se ligar.
Se a luz avisadora permanecer acesa ou se acender durante a
marcha, significa que o sistema de injecção não funciona
correctamente; em particular. a luz avisadora acesa de modo fixo
assinala uma avaria no sistema de alimentação/ignição que poderá
provocar elevadas emissões no escape, possível perda de prestações,
má condução e consumos elevados.
Em algumas versões o visor apresenta uma mensagem dedicada.
Nestas condições, é possível continuar a conduzir, evitando no entanto
esforços severos do motor ou altas velocidades. A utilização
prolongada do veículo com a luz avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidimente possível aos Serviços Autorizados Alfa
Romeo.
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
A luz avisadora apaga se a anomalia desaparecer, mas o sistema
memoriza a sinalização.

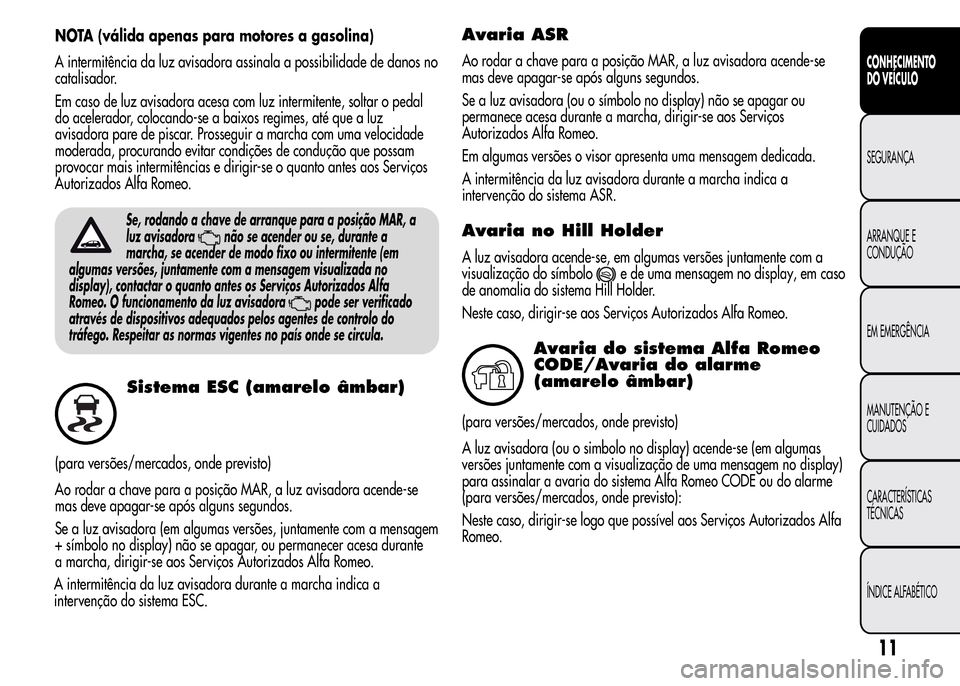

NOTA (válida apenas para motores a gasolina)
A intermitência da luz avisadora assinala a possibilidade de danos no
catalisador.
Em caso de luz avisadora acesa com luz intermitente, soltar o pedal
do acelerador, colocando-se a baixos regimes, até que a luz
avisadora pare de piscar. Prosseguir a marcha com uma velocidade
moderada, procurando evitar condições de condução que possam
provocar mais intermitências e dirigir-se o quanto antes aos Serviços
Autorizados Alfa Romeo.
Se, rodando a chave de arranque para a posição MAR, a
luz avisadora
não se acender ou se, durante a
marcha, se acender de modo fixo ou intermitente (em
algumas versões, juntamente com a mensagem visualizada no
display), contactar o quanto antes os Serviços Autorizados Alfa
Romeo. O funcionamento da luz avisadora
pode ser verificado
através de dispositivos adequados pelos agentes de controlo do
tráfego. Respeitar as normas vigentes no país onde se circula.
Sistema ESC (amarelo âmbar)
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
Se a luz avisadora (em algumas versões, juntamente com a mensagem
+ símbolo no display) não se apagar, ou permanecer acesa durante
a marcha, dirigir-se aos Serviços Autorizados Alfa Romeo.
A intermitência da luz avisadora durante a marcha indica a
intervenção do sistema ESC.
Avaria ASR
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) não se apagar ou
permanece acesa durante a marcha, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Em algumas versões o visor apresenta uma mensagem dedicada.
A intermitência da luz avisadora durante a marcha indica a
intervenção do sistema ASR.
Avaria no Hill Holder
A luz avisadora acende-se, em algumas versões juntamente com a
visualização do símbolo
e de uma mensagem no display, em caso
de anomalia do sistema Hill Holder.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
Avaria do sistema Alfa Romeo
CODE/Avaria do alarme
(amarelo âmbar)
(para versões/mercados, onde previsto)
A luz avisadora (ou o simbolo no display) acende-se (em algumas
versões juntamente com a visualização de uma mensagem no display)
para assinalar a avaria do sistema Alfa Romeo CODE ou do alarme
(para versões/mercados, onde previsto):
Neste caso, dirigir-se logo que possível aos Serviços Autorizados Alfa
Romeo.
11
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

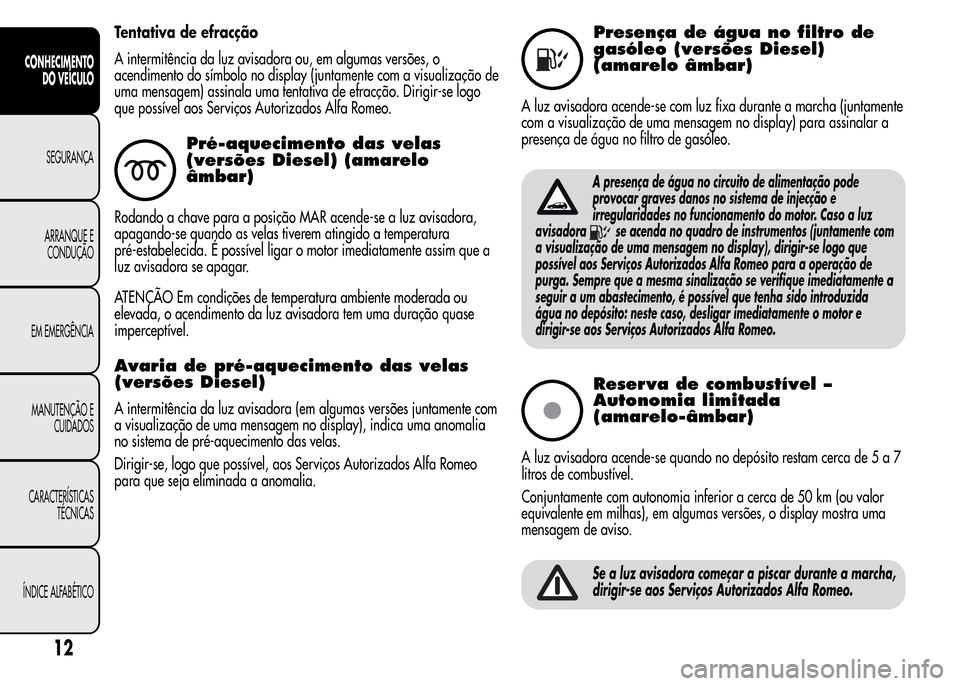

Tentativa de efracção
A intermitência da luz avisadora ou, em algumas versões, o
acendimento do símbolo no display (juntamente com a visualização de
uma mensagem) assinala uma tentativa de efracção. Dirigir-se logo
que possível aos Serviços Autorizados Alfa Romeo.
Pré-aquecimento das velas
(versões Diesel) (amarelo
âmbar)
Rodando a chave para a posição MAR acende-se a luz avisadora,
apagando-se quando as velas tiverem atingido a temperatura
pré-estabelecida. É possível ligar o motor imediatamente assim que a
luz avisadora se apagar.
ATENÇÃO Em condições de temperatura ambiente moderada ou
elevada, o acendimento da luz avisadora tem uma duração quase
imperceptível.
Avaria de pré-aquecimento das velas
(versões Diesel)
A intermitência da luz avisadora (em algumas versões juntamente com
a visualização de uma mensagem no display), indica uma anomalia
no sistema de pré-aquecimento das velas.
Dirigir-se, logo que possível, aos Serviços Autorizados Alfa Romeo
para que seja eliminada a anomalia.
Presença de água no filtro de
gasóleo (versões Diesel)
(amarelo âmbar)
A luz avisadora acende-se com luz fixa durante a marcha (juntamente
com a visualização de uma mensagem no display) para assinalar a
presença de água no filtro de gasóleo.
A presença de água no circuito de alimentação pode
provocar graves danos no sistema de injecção e
irregularidades no funcionamento do motor. Caso a luz
avisadora
se acenda no quadro de instrumentos (juntamente com
a visualização de uma mensagem no display), dirigir-se logo que
possível aos Serviços Autorizados Alfa Romeo para a operação de
purga. Sempre que a mesma sinalização se verifique imediatamente a
seguir a um abastecimento, é possível que tenha sido introduzida
água no depósito: neste caso, desligar imediatamente o motor e
dirigir-se aos Serviços Autorizados Alfa Romeo.
Reserva de combustível –
Autonomia limitada
(amarelo-âmbar)
A luz avisadora acende-se quando no depósito restam cerca de5a7
litros de combustível.
Conjuntamente com autonomia inferior a cerca de 50 km (ou valor
equivalente em milhas), em algumas versões, o display mostra uma
mensagem de aviso.
Se a luz avisadora começar a piscar durante a marcha,
dirigir-se aos Serviços Autorizados Alfa Romeo.
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
