2015 Alfa Romeo Giulietta Handleiding (in Dutch)

Herstel de normale band zo snel
mogelijk, want als hij in het vak van het
reservewiel geplaatst is, maakt hij de
laadvloer van de bagageruimte
ongelijkmatig omdat hij breder is dan
het reservewiel.
26)
SUBWOOFER
VERWIJDEREN (versies
met Bose HI-FI systeem)
(voor bepaalde versies/markten)
BELANGRIJK De onderstaande
procedure is alleen van toepassing voor
auto's voorzien van een Bose HI-FI
systeem met subwoofer (voor bepaalde
versies/markten).Subwoofer en
noodreservewiel
Bij deze versies is het gereedschap
voor het verwisselen van een wiel
opgeborgen in een speciale houder aan
de linkerkant van de bagageruimte (zie
fig. 145).
Ook de krik bevindt zich aan de
linkerkant van de bagageruimte, in een
speciaal vak (zie fig. 146).Ga als volgt te werk om de subwoofer
te verwijderen:
❒open de bagageruimte, trek aan het
lipje A fig. 147, til de mat op en
verwijder het vulstuk van de
laadruimte;
❒draai de bevestiging A los, verwijder
de bevestigingsklem B van de kabel
en til vervolgens de subwoofer op;
❒plaats de subwoofer naast de
bagageruimte en neem het
noodreservewiel;
❒vervang het wiel zoals voorheen is
beschreven.
Ten slotte:
❒plaats de subwoofer op de juiste
manier (zie aanwijzingen op de
keuringslabel op de subwoofer zelf),
het woord “BOSE” moet rechts
leesbaar zijn;
144A0K0040
145A0K0235
146A0K0228
147A0K0654
181

❒plaats de kabel van de subwoofer op
de juiste manier zonder dat hij
bekneld raakt. Maak vervolgens de
klem B vast en draai de bevestiging A
vast. Plaats tenslotte het vulstuk van
de laadruimte op de juiste manier
en laat de mat van de bagageruimte
zakken.
❒plaats de subwoofer op de juiste
manier (zie aanwijzingen op de
keuringslabel op de subwoofer zelf),
het woord “BOSE” moet rechts
leesbaar zijn;
❒plaats de kabel van de subwoofer op
de juiste manier zonder dat hij
bekneld raakt. Maak vervolgens de
klem B vast en draai de bevestiging A
vast. Plaats tenslotte het vulstuk van
de fig. 145 laadruimte op de juiste
manier en laat de mat van de
bagageruimte zakken.
Subwoofer en "Fix&Go
Automatic Kit"
Ligging van de Automatic Fix&Go Kit:
❒open de bagageruimte, trek aan
het lipje A en til de mat op;
❒pak de "Fix&Go Automatic Kit"
geplaatst aan de linkerkant van de
bagageruimte ( fig. 148);
❒pomp de band op (zie de paragraaf
"Fix&Go Automatic").BELANGRIJK Raadpleeg de instructies
op het plaatje fig. 148 op de subwoofer
voor een juiste montage.
EEN NORMAAL WIEL
MONTEREN
Volg de eerder beschreven procedure,
krik de auto op en verwijder het
noodreservewiel.
Ga als volgt te werk:
❒zorg dat de contactvlakken van het
standaard wiel en de velg schoon
zijn om het loskomen van de
wielbouten te voorkomen;
❒voor versies met stalen velgen:
maak het wieldeksel vast aan de
velg, lijn het gat met de bout die u
gemonteerd hebt uit, plaats
vervolgens de andere 4 bouten;
❒draai de bevestigingsbouten vast met
de sleutel A fig. 139;❒breng de auto omlaag en verwijder
de krik;
❒draai de wielbouten volledig vast met
de sleutel A in de volgorde
aangegeven in fig. 144
Ten slotte
Ga als volgt te werk:
❒plaats het noodreservewiel in het
daarvoor bestemde vak in de
bagageruimte;
❒berg de krik en de andere werktuigen
in de gereedschapshouder op;
❒plaats de gereedschaphouder en de
werktuigen op het noodreservewiel;
❒leg de mat van de bagageruimte
weer goed op zijn plaats.
148A0K0178
182
NOODGEVALLEN

BELANGRIJK
113) Het noodreservewiel is
specifiek voor deze auto bestemd.
Monteer het niet op andere
automodellen. Monteer ook geen
reservewielen van andere
modellen op uw auto. Gebruik het
noodreservewiel alleen in
noodgevallen. Het
noodreservewiel mag alleen zo
kort mogelijk en niet bij hogere
snelheden dan 80 km/h gebruikt
worden. Op het noodreservewiel
is een oranje etiket aangebracht
met de belangrijkste
waarschuwingen en
gebruiksbeperkingen. Verwijder
dit etiket nooit en dek het niet af.
Monteer nooit een wieldeksel
op het noodreservewiel.114) Gebruik de alarmknipperlichten,
de gevarendriehoek etc., om de
stilstaande auto aan te geven. Alle
inzittenden moeten de auto
verlaten, vooral als de auto zwaar
beladen is, en uit de buurt van
gevaarlijk verkeer wachten tot het
wiel is verwisseld. Leg wiggen of
ander geschikt materiaal onder de
wielen om de auto op een helling
of ongelijkmatig wegdek te
blokkeren.
115) De rijeigenschappen van de
auto veranderen bij een
gemonteerd reservewiel. Vermijd
bruusk optrekken en remmen,
scherpe stuurbewegingen en
snelle bochten. De totale
levensduur van het
noodreservewiel is ongeveer 3000
km. Hierna moet de band
vervangen worden door een nieuw
exemplaar van hetzelfde type.
Monteer nooit een standaard
band op de velg van een
noodreservewiel. Zorg ervoor dat
het verwisselde wiel zo snel
mogelijk wordt gerepareerd en
gemonteerd. Het gebruik van
twee of meer noodreservewielen
is verboden. Smeer de
schroefdraad van de wielbouten
niet met vet voordat ze
gemonteerd worden: ze kunnen
hierdoor losraken.116) De krik mag alleen gebruikt
worden om wielen te vervangen
van de auto waarbij de krik
geleverd is of van auto's van
hetzelfde mode Gebruik de krik
niet voor andere doeleinden, zoals
het opkrikken van andere auto’s.
Gebruik de krik nooit voor het
uitvoeren van reparaties onder de
auto. Door een verkeerde
plaatsing van de krik, kan de auto
van de krik vallen. Gebruik de
krik niet voor zwaardere lasten
dan is aangegeven op het plaatje
op de krik. Monteer nooit
sneeuwkettingen op het
noodreservewiel. In geval van een
lekke voorband, kan het
reservewiel op de achteras en het
achterwiel op de vooras worden
geplaatst. Zo heeft de vooras
twee normale wielen waarop
sneeuwkettingen kunnen worden
gemonteerd.
117) Als het wieldeksel niet goed
gemonteerd is, kan het tijdens het
rijden losraken. Voer nooit
werkzaamheden aan het ventiel
uit. Steek nooit gereedschap
tussen de velg en de band.
Controleer regelmatig de
spanning van de banden en het
noodreservewiel (zie hoofdstuk
"Technische gegevens").
183

BELANGRIJK
26) Neem zo snel mogelijk contact
op met het Alfa Romeo
Servicenetwerk om het correcte
aanhaalkoppel van de wielbouten
te laten controleren.
"Fix&Go Automatic"
kit
Deze bevindt zich in de bagageruimte
(de houder van de kit kan per versie
verschillen - zie fig. 149).
De kit bevat tevens een
schroevendraaier en een trekoog.
De kit bevat:❒een busje A fig. 150 met
afdichtmiddel, voorzien van: een
vulleiding B en een sticker C met
daarop het opschrift “max. 80 km/h”
die na reparatie op een voor de
bestuurder goed zichtbare plaats
moet worden aangebracht (bijv. op
het dashboard);
❒een compressor D met drukmeter en
aansluitstukken;
❒een informatiefolder fig. 151 met de
aanwijzingen voor een correct
gebruik van de bandenreparatiekit.
Deze informatiefolder moet worden
overhandigd aan het personeel
dat de band behandeld met deze kit
moet repareren;
❒een paar handschoenen in het zijvak
van de compressor;
149A0K0515
150A0K0516
184
NOODGEVALLEN
❒adapters voor het oppompen van
verschillende elementen.

2)
118) 119) 121)
BELANGRIJK Het afdichtmiddel van de
snelle bandenreparatiekit werkt bij
buitentemperaturen tussen –20 °C en
+50 °C. Het afdichtmiddel heeft een
houdbaarheidsdatum.
OPPOMPEN
120) 122) 123) 124) 125) 126)
Ga als volgt te werk:
❒trek de handrem aan, draai de
ventieldop los, neem de vulleiding A
fig. 152 uit en draai de ringmoer B op
het ventiel van de band vast;❒controleer of de schakelaar A van de
compressor in stand0(uit) staat,
start de motor, steek de stekker in
het stopcontact in de bagageruimte
(zie fig. 154) of op de tunnelconsole
(zie fig. 155) en schakel de
compressor in door de schakelaar A
in standI(aan) te zetten;
❒pomp de band op tot de juiste
bandenspanning, vermeld in de
paragraaf "Wielen" in het hoofdstuk
"Technische gegevens", is bereikt.
Controleer de bandenspanning op de
drukmeter B fig. 153; doe dit bij
uitgeschakelde compressor om een
preciezere aflezing te verkrijgen;
151A0K0517
152A0K0518
153A0K0519
154A0K0520
155A0K0128
185

❒als het na 5 minuten nog steeds niet
mogelijk is om minstens 1,8 bar te
krijgen, koppel dan de compressor
van het ventiel en het stopcontact af
en verplaats vervolgens de auto
ongeveer 10 meter naar voren of
naar achteren, zodat de
afdichtvloeistof zich gelijkmatig in de
band kan verdelen; pomp de band
vervolgens weer op;
❒als na deze handeling nog steeds
geen 1,8 bar wordt verkregen binnen
5 minuten na inschakeling van de
compressor, rij dan niet verder maar
neem contact op met het Alfa Romeo
Servicenetwerk;
❒stop na ongeveer 10 minuten en
controleer de bandenspanning
opnieuw; vergeet niet de handrem
aan te trekken;
❒als een spanning van minstens 1,8
bar wordt gemeten, herstel dan de
correcte bandenspanning (bij
draaiende motor en aangetrokken
handrem), ga weer rijden en rijd zeer
voorzichtig naar de dichtstbijzijnde
garage van het Alfa Romeo
Servicenetwerk.BANDENSPANNING
CONTROLEREN EN
HERSTELLEN
De compressor kan ook gebruikt
worden voor het controleren en
eventueel herstellen van de
bandenspanning.
Maak de snelkoppeling A fig. 156 los
en verbind deze rechtstreeks met
het ventiel van de op te pompen band.
BUSJE MET
AFDICHTMIDDEL
VERVANGEN
Ga als volgt te werk:
❒maak de koppeling A fig. 157 en de
leiding B los;
❒draai het te vervangen busje linksom
en trek het omhoog;
❒breng het nieuwe busje aan en draai
het rechtsom;❒plaats koppeling A en leiding B in hun
zittingen.
BELANGRIJK
27) Als de band door vreemde
voorwerpen lek is geraakt, kan de
kit gebruikt worden voor
beschadigingen in het loopvlak of
de schouder met een diameter
van max. 4 mm.156A0K0521
157A0K0041
186
NOODGEVALLEN

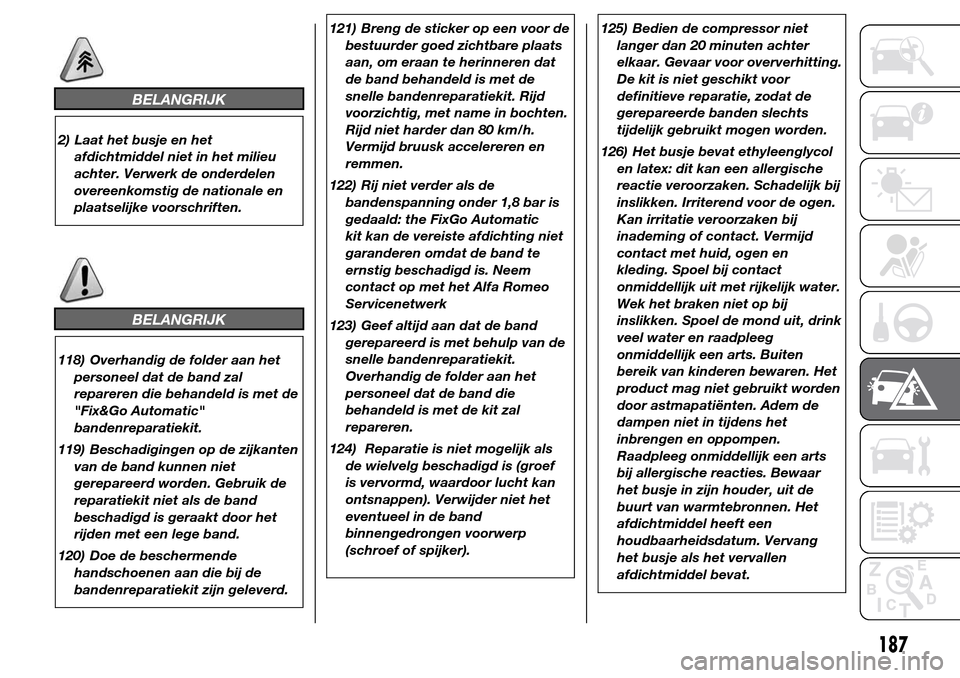

BELANGRIJK
2) Laat het busje en het
afdichtmiddel niet in het milieu
achter. Verwerk de onderdelen
overeenkomstig de nationale en
plaatselijke voorschriften.
BELANGRIJK
118) Overhandig de folder aan het
personeel dat de band zal
repareren die behandeld is met de
"Fix&Go Automatic"
bandenreparatiekit.
119) Beschadigingen op de zijkanten
van de band kunnen niet
gerepareerd worden. Gebruik de
reparatiekit niet als de band
beschadigd is geraakt door het
rijden met een lege band.
120) Doe de beschermende
handschoenen aan die bij de
bandenreparatiekit zijn geleverd.121) Breng de sticker op een voor de
bestuurder goed zichtbare plaats
aan, om eraan te herinneren dat
de band behandeld is met de
snelle bandenreparatiekit. Rijd
voorzichtig, met name in bochten.
Rijd niet harder dan 80 km/h.
Vermijd bruusk accelereren en
remmen.
122) Rij niet verder als de
bandenspanning onder 1,8 bar is
gedaald: the FixGo Automatic
kit kan de vereiste afdichting niet
garanderen omdat de band te
ernstig beschadigd is. Neem
contact op met het Alfa Romeo
Servicenetwerk
123) Geef altijd aan dat de band
gerepareerd is met behulp van de
snelle bandenreparatiekit.
Overhandig de folder aan het
personeel dat de band die
behandeld is met de kit zal
repareren.
124) Reparatie is niet mogelijk als
de wielvelg beschadigd is (groef
is vervormd, waardoor lucht kan
ontsnappen). Verwijder niet het
eventueel in de band
binnengedrongen voorwerp
(schroef of spijker).125) Bedien de compressor niet
langer dan 20 minuten achter
elkaar. Gevaar voor oververhitting.
De kit is niet geschikt voor
definitieve reparatie, zodat de
gerepareerde banden slechts
tijdelijk gebruikt mogen worden.
126) Het busje bevat ethyleenglycol
en latex: dit kan een allergische
reactie veroorzaken. Schadelijk bij
inslikken. Irriterend voor de ogen.
Kan irritatie veroorzaken bij
inademing of contact. Vermijd
contact met huid, ogen en
kleding. Spoel bij contact
onmiddellijk uit met rijkelijk water.
Wek het braken niet op bij
inslikken. Spoel de mond uit, drink
veel water en raadpleeg
onmiddellijk een arts. Buiten
bereik van kinderen bewaren. Het
product mag niet gebruikt worden
door astmapatiënten. Adem de
dampen niet in tijdens het
inbrengen en oppompen.
Raadpleeg onmiddellijk een arts
bij allergische reacties. Bewaar
het busje in zijn houder, uit de
buurt van warmtebronnen. Het
afdichtmiddel heeft een
houdbaarheidsdatum. Vervang
het busje als het vervallen
afdichtmiddel bevat.
187

EEN LAMP
VERVANGEN
28)
127) 128) 129)
ALGEMENE INSTRUCTIES
❒Controleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd;
❒vervang doorgebrande lampen door
exemplaren van hetzelfde type en
vermogen;
❒controleer na vervanging van een
gloeilamp in de koplamp altijd of
de koplampafstelling goed is;
❒als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te
vinden wordt verwezen naar de
paragraaf “Zekeringen vervangen” in
dit hoofdstuk;BELANGRIJK Bij een lage temperatuur
en of bij een hoge
luchtvochtigheidsgraad kan de
binnenzijde van de koplamp een beetje
beslagen zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de
temperatuur- en vochtverschillen tussen
de binnen- en buitenzijde van het glas,
en dat geen enkele nevenwerking
heeft op de normale werking van de
lichten. Deze aanslag verdwijnt
geleidelijk aan (van het midden tot de
randen) zodra de koplampen worden
ingeschakeld.
BELANGRIJK
28) Raak alleen het metalen
gedeelte van halogeenlampen
aan. Het aanraken van de bol met
de vingers kan de lichtopbrengst
en de levensduur van de lamp
reduceren. Als de bol per ongeluk
toch wordt aangeraakt,
schoonwrijven met een doekje
met alcohol en vervolgens laten
drogen.
BELANGRIJK
127) Wijzigingen of reparaties aan de
elektriische installatie die niet
correct zijn uitgevoerd en waarbij
geen rekening wordt gehouden
met de technische
systeemgegevens, kunnen
storingen in de werking en zelfs
brand tot gevolg hebben.
128) In halogeenlampen bevindt zich
gas onder druk. Als ze breken,
kunnen er glassplinters
wegschieten.
129) Wegens de hoge
voedingsspanning mogen
gasontladingslampen (Bi-Xenon)
alleen door gespecialiseerd
personeel vervangen worden:
levensgevaar! Neem contact op
met het Alfa Romeo
Servicenetwerk.
188
NOODGEVALLEN
