Page 65 of 203
56) K ústiu nádrže sa nepribližujte s
otvoreným ohňom alebo
zapálenou cigaretou:
nebezpečenstvo požiaru. K ústiu
nádrže sa nepribližujte ani príliš
tvárou, aby ste nevdychovali
škodlivé výpary.
57) V blízkosti tankovacieho stojana
nikdy nepoužívajte mobilné
telefóny: hrozí nebezpečenstvo
požiaru.OCHRANA
ŽIVOTNÉHO
PROSTREDIA
Zariadenie na zníženie emisií
benzínových motorov sú nasledovné:
katalytický tlmič, sondy Lambda a
zariadenie proti výparom.
Nenechajte motor v chode, ani na
skúšku, pokiaľ je jedna alebo
viac sviečok odpojených.
58)
POZOR!
58) Pri fungovaní dosahuje
katalytický výfuk vysoké teploty.
Preto neparkujte vozidlo na
horľavom povrchu (na tráve,
suchých listoch a pod.):
nebezpečenstvo požiaru.
61
Page 66 of 203
62
Ta stran je namenoma prazna
Page 67 of 203

STRUČNÉ OBOZNÁMENIE SA S
PRÍSTROJOVOU
Táto časť príručky poskytuje všetky
informácie, ktoré sú užitočné na
oboznámenie sa, interpretáciu
a správne používanie prístrojového
panela.PALUBNÁ DOSKA A PRÍSTROJE ... 64
MENU NASTAVENIA ....................... 67
POLOŽKY MENU ............................ 68
TRIP COMPUTER ........................... 73
KONTROLKY A HLÁSENIA ............. 76
- NEDOSTATOČNÉ MNOŽSTVO
BRZDOVEJ KVAPALINY/ZATIAHNUTÁ
RUČNÁ BRZDA .................................. 76
- PORUCHA EBD ............................... 77
- PORUCHA AIRBAGOV .................... 77
- NEZAPNUTÉ BEZPEČNOSTNÉ
PÁSY .................................................. 77
- PORUCHA ABS ............................... 78
- AIRBAG SPOLUJAZDCA
ODPOJENÝ ........................................ 79
- PORUCHA SYSTÉMU
EOBD/VSTREKOVANIA ...................... 80
- SYSTÉM T.P.M.S. ............................. 81
- SYSTÉM ELEKTRONICKEJ
KONTROLY STABILITY ESC ............... 82
- KONTROLKA FUNKCIE ASR
VYPNUTÁ ........................................... 82
- OBRYSOVÉ A STRETÁVACIE
SVETLÁ .............................................. 83
- FOLLOW ME HOME ........................ 83
- ĽAVÉ SMEROVÉ SVETLO ................ 84
- PRAVÉ SMEROVÉ SVETLO ............. 84
- DIAĽKOVÉ SVETLÁ .......................... 84
- NEDOSTATOČNÝ TLAK
MOTOROVÉHO OLEJA ...................... 85
-OPOTREBOVANÝ
............................. 85
- ZVÝŠENÁ TEPLOTA CHLADIACEJ
KVAPALINY MOTORA ........................ 86
- PORUCHA ALTERNÁTORA .............. 86
- PORUCHA PREVODOVKY ............... 87-NEÚPLNÉ ZATVORENIE DVERÍ ........ 87
-OPOTREBOVANÉ BRZDOVÉ
OBLOŽENIE ....................................... 87
- PORUCHA SYSTÉMU ALFA ROMEO
CODE ................................................. 87
- REZERVA PALIVA/OBMEDZENÝ
DOJAZD ............................................. 88
- PORUCHA SENZORU REZERVY
PALIVA/OBMEDZENÉHO DOJAZDU .. 88
- CRUISE CONTROL .......................... 88
- ODROSENIE/ROZMRAZENIE
VONKAJŠÍCH SPÄTNÝCH
......................................... 88
- PORUCHA VONKAJŠÍCH SVETIEL .. 89
- SERVICE (PLÁNOVANÁ ÚDRŽBA) ... 89
- VŠEOBECNÁ PORUCHA ................. 90
- ZABLOKOVANIE PRÍVODU PALIVA .. 91
- OTVORENÝ BATOŽINOVÝ
PRIESTOR .......................................... 91
- MOŽNÝ VÝSKYT ĽADU NA CESTE .. 91
- PORUCHA BRZDOVÝCH SVETIEL .. 91
- PORUCHA PARKOVACÍCH
SENZOROV ........................................ 91
- ZOBRAZENIE VOĽBY REŽIMU
JAZDY (Systém Alfa D.N.A.) ............... 92
63
MOTOROVÝ OLEJZRKADIEL
Page 68 of 203
PALUBNÁ DOSKA A PRÍSTROJE.
Zobrazovanie s metrickými jednotkami
A. Ukazovateľ teploty chladiacej kvapaliny motora – B. Hodiny – C. Otáčkomer – D. Indikátor režimu/zaradenej rýchlosti – E. Odporúčanie radenia
rýchlosti (Gear Shift Indicator) – F. Vonkajšia teplota – G. Indikátor hladiny paliva (trojuholník na pravej strane symboluindikuje stranu vozidla, na
ktorej je otvor nádrže na doplnenie paliva) – H. Oblasť venovaná zobrazeniu digitálnej kontrolky pre zobrazené hlásenie – I. Čiastkový krokomer –
J. Tachometer (Ukazovateľ rýchlosti) – K. Režim jazdy systému „Alfa D.N.A.” – L. Zobrazenie hlásení/informácií na displeji – M. Celkový krokomer
59A0L0118
64
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU
Page 69 of 203
Zobrazovanie s britskými jednotkami
A. Ukazovateľ teploty chladiacej kvapaliny motora – B. Hodiny – C. Otáčkomer – D. Indikátor režimu/zaradenej rýchlosti – E. Odporúčanie radenia
rýchlosti (Gear Shift Indicator) – F. Vonkajšia teplota – G. Indikátor hladiny paliva (trojuholník na pravej strane symboluindikuje stranu vozidla, na
ktorej je otvor nádrže na doplnenie paliva) – H. Oblasť venovaná zobrazeniu digitálnej kontrolky pre zobrazené hlásenie – I. Čiastkový krokomer –
J. Tachometer (Ukazovateľ rýchlosti) – K. Režim jazdy systému „Alfa D.N.A.” – L. Zobrazenie hlásení/informácií na displeji – M. Celkový krokomer
60A0L0129
65
Page 70 of 203

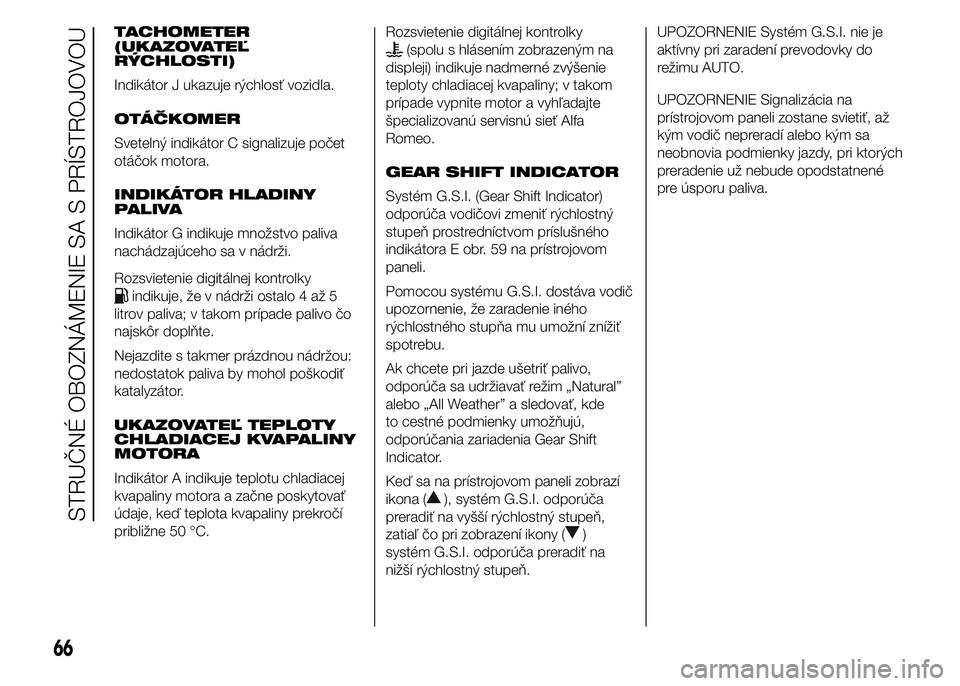

TACHOMETER
(UKAZOVATEĽ
RÝCHLOSTI)
Indikátor J ukazuje rýchlosť vozidla.
OTÁČKOMER
Svetelný indikátor C signalizuje počet
otáčok motora.
INDIKÁTOR HLADINY
PALIVA
Indikátor G indikuje množstvo paliva
nachádzajúceho sa v nádrži.
Rozsvietenie digitálnej kontrolky
indikuje, že v nádrži ostalo 4 až 5
litrov paliva; v takom prípade palivo čo
najskôr doplňte.
Nejazdite s takmer prázdnou nádržou:
nedostatok paliva by mohol poškodiť
katalyzátor.
UKAZOVATEĽ TEPLOTY
CHLADIACEJ KVAPALINY
MOTORA
Indikátor A indikuje teplotu chladiacej
kvapaliny motora a začne poskytovať
údaje, keď teplota kvapaliny prekročí
približne 50 °C.Rozsvietenie digitálnej kontrolky
(spolu s hlásením zobrazeným na
displeji) indikuje nadmerné zvýšenie
teploty chladiacej kvapaliny; v takom
prípade vypnite motor a vyhľadajte
špecializovanú servisnú sieť Alfa
Romeo.
GEAR SHIFT INDICATOR
Systém G.S.I. (Gear Shift Indicator)
odporúča vodičovi zmeniť rýchlostný
stupeň prostredníctvom príslušného
indikátora E obr. 59 na prístrojovom
paneli.
Pomocou systému G.S.I. dostáva vodič
upozornenie, že zaradenie iného
rýchlostného stupňa mu umožní znížiť
spotrebu.
Ak chcete pri jazde ušetriť palivo,
odporúča sa udržiavať režim „Natural”
alebo „All Weather” a sledovať, kde
to cestné podmienky umožňujú,
odporúčania zariadenia Gear Shift
Indicator.
Keď sa na prístrojovom paneli zobrazí
ikona (
), systém G.S.I. odporúča
preradiť na vyšší rýchlostný stupeň,
zatiaľ čo pri zobrazení ikony (
)
systém G.S.I. odporúča preradiť na
nižší rýchlostný stupeň.UPOZORNENIE Systém G.S.I. nie je
aktívny pri zaradení prevodovky do
režimu AUTO.
UPOZORNENIE Signalizácia na
prístrojovom paneli zostane svietiť, až
kým vodič nepreradí alebo kým sa
neobnovia podmienky jazdy, pri ktorých
preradenie už nebude opodstatnené
pre úsporu paliva.
66
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU
Page 71 of 203

MENU NASTAVENIA
OVLÁDACIE TLAČIDLÁ
SET
: krátke stlačenie slúži na vstup
do ponuky a/alebo prechod k
nasledujúcej stránke alebo na
potvrdenie požadovaného výberu. Dlhé
stlačenie pre návrat na štandardnú
obrazovku obr. 61.
: na posun po displeji a po
príslušných možnostiach smerom nahor
alebo na zväčšenie zobrazenej
hodnoty.
: pre prezeranie obrazovky a
príslušných možností smerom nadol
alebo na zmenšenie zobrazenej
hodnoty.
UPOZORNENIE Tlačidlá
aaktivujú
rozličné funkcie podľa nasledujúcich
situácií:
❒v menu umožňujú posúvanie smerom
nahor a nadol;❒počas nastavovania umožňujú
zvýšenie alebo zníženie zobrazenej
hodnoty;
❒mimo ponuky umožňujú reguláciu
jasu palubnej dosky.
MENU
Menu sa skladá zo série položiek, ktoré
sa dajú zvoliť pomocou tlačidiel
a
, a umožňuje prístup k rôznym
možnostiam výberu a nastavenia
(Setup), ktoré uvádzame ďalej.
Pri niektorých možnostiach je dostupné
podmenu. Menu môžete aktivovať
krátkym stlačením tlačidla SET/
.
Ponuka obsahuje nasledujúce položky:
❒MENU
❒PÍPNUTIE PRI PREKROČENÍ
RÝCHLOSTI
❒AKTIVÁCIA/DÁTA TRIP B
❒NASTAVENIE ČASU
❒NASTAVENIE DÁTUMU
❒AUTOCLOSE (pre verzie/trhy, kde sa
dodáva)
❒JEDNOTKY MERANIA
❒JAZYK
❒HLASITOSŤ SIGNÁLOV❒PÍPNUTIE/BZUČIAK PÁSOV
(zobrazuje sa len po vypnutí systému
S.B.R. zo strany špecializovanej
servisnej siete Alfa Romeo)
❒SERVICE
❒AIR BAG/BAG PASAŽIERA
❒DENNÉ SVETLÁ (pre verzie/trhy, kde
je vo výbave)
❒VÝSTUP Z MENU
Výber položky v hlavnom
menu bez podmenu:
❒krátkym stlačením tlačidla SET/sa dá zvoliť nastavenie hlavného
menu, ktoré chcete upraviť;
❒pomocou tlačidiel
alebo
(pomocou samostatných stlačení)
môžete vybrať nové nastavenie;
❒krátkym stlačením tlačidla SET/
môžete nastavenie uložiť a súčasne
sa vrátiť na tú istú položku predtým
vybranú v menu.
Výber položky z
hlavného menu s
podmenu:
❒krátkym stlačením tlačidla SET/
sa dá zobraziť prvá položka
podmenu;
61A0L0125
67
Page 72 of 203

❒stlačením tlačidielalebo
(jednotlivým stláčaním) sa môže
prechádzať cez všetky položky
podmenu;
❒krátkym stlačením tlačidla SET/
sa dá zvoliť položka zobrazeného
podmenu a vstúpiť do menu
príslušného nastavenia;
❒pomocou tlačidiel
alebo
(samostatné stlačenia) môžete
vybrať nové nastavenie príslušnej
položky podmenu;
❒krátkym stlačením tlačidla SET/
sa nastavenie dá uložiť do pamäte a
súčasne sa vrátite na
predchádzajúcu položku rozšírenej
ponuky.
POLOŽKY MENU
Menu
Táto položka umožňuje vstup do Menu
Setup.
Pre výber rôznych položiek Menu
stlačte tlačidlo
alebo. Dlhším
stlačením tlačidla SET/
sa vrátite na
štandardnú obrazovku.
Pípanie rýchlosti
(Rýchlostný limit)
Táto funkcia umožňuje nastavenie
rýchlostného limitu automobilu (v
„km/h" alebo v „mph"), na prekročenie
ktorého bude používateľ upozornený.
Pri nastavení požadovaného
rýchlostného limitu postupujte
nasledujúcim spôsobom:
❒krátko stlačte tlačidlo SET/
,na
displeji sa zobrazí nápis „Beep Vel"
(Pípanie rýchl.);
❒stlačte tlačidlo
alebopre výber
zapnutia („On") alebo vypnutia („Off")
rýchlostného limitu;
❒v prípade, že funkcia bola aktivovaná
(„On"), pomocou stlačenia tlačidiel
alebonastavte požadovanú
hodnotu limitu rýchlosti a stlačte
SET/
na potvrdenie výberu.UPOZORNENIE Nastavenie je možné v
rozsahu 30 až 200 km/h, alebo 20 až
125 mph, podľa predvolenej mernej
jednotky (pozrite odsek „Jednotky
merania (Nastavenie jednotiek
merania)", opísaný v nasledujúcom
texte). Každé stlačenie tlačidla
/
stanovuje zvýšenie/zníženie o 5
jednotiek. Dlhé stlačenie tlačidla
/
spôsobí rýchly automatický nárast/
klesanie hodnoty. Keď sa priblížite
k želanej hodnote, skompletizujte
nastavenie jednotlivými zatlačeniami.
Krátko stlačte tlačidlo SET/
, aby
ste sa vrátili na zobrazenie menu alebo
sa dlhým stlačením tlačidla vrátite na
štandardnú obrazovku bez uloženia do
pamäti.
Ak chcete zrušiť nastavenie, postupujte
nasledujúcim spôsobom:
❒krátko stlačte tlačidlo SET/
,na
displeji sa zobrazí blikajúci nápis
„On";
❒stlačte tlačidlo
, displej zobrazí
blikajúce „Off";
❒krátko stlačte tlačidlo SET/
, aby
ste sa vrátili na zobrazenie ponuky
alebo tlačidlo podržte stlačené,
aby ste sa vrátili k štandardnej
obrazovke bez uloženia do pamäti.
68
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU
