2015 Alfa Romeo 4C Návod na použitie a údržbu (in Slovakian)

PARKOVACIE
SENZORY
(pre verzie/trhy, kde je k dispozícii)
Sú umiestnené na zadnom nárazníku
vozidla obr. 53 a ich úlohou je zistiť
a oznámiť vodičovi prítomnosť prekážok
za vozidlom prostredníctvom
prerušovaného zvukového signálu.
AKTIVÁCIA/VYPNUTIE
Senzory sa aktivujú automaticky pri
zaradení spiatočky. Pri zmenšení
vzdialenosti od prekážky, ktorá je za
vozidlom, sa zvýši frekvencia
akustických signalizácií.AKUSTICKÁ
SIGNALIZÁCIA
Zaradením spiatočky sa v prípade
prítomnosti prekážky za vozidlom
aktivuje zvukový signál, ktorý sa mení
podľa vzdialenosti samotnej prekážky
od nárazníka.
Frekvencia akustických signalizácií:
❒zvyšuje sa zmenšením vzdialenosti
medzi vozidlom a prekážkou, až
kým sa nedosiahne nepretržitý
zvukový signál, a to v prípade
zmenšenia vzdialenosti na približne
30 cm;
❒zmenšuje sa, keď sa vzdialenosť od
prekážky zväčšuje, až kým signál
úplne neprestane;
❒zostane konštantná, ak sa
vzdialenosť medzi vozidlom a
prekážkou nezmení, ale ak táto
situácia nastane pri bočných
senzoroch, signál sa preruší po
približne 3 sekundách, aby sa
predišlo napríklad signalizácii v
prípade pohybu pozdĺž múrov.
Ak senzory odhalia viac prekážok, do
úvahy sa berie len prekážka s
najmenšou vzdialenosťou.SIGNALIZÁCIE NA
DISPLEJI
(pre verzie/trhy, kde je k dispozícii)
Pri aktivácii senzorov sa na displeji
zobrazí obrazovka ako na obr. 54.
Informácia o prítomnosti a vzdialenosti
prekážky sa preto okrem akustickej
signalizácie poskytne aj
prostredníctvom vizuálneho zobrazenia
na displeji prístrojovej dosky.
Systém indikuje zistenú prekážku
zobrazením oblúka v jednej alebo vo
viacerých polohách, v závislosti od
vzdialenosti prekážky a od jej polohy
vzhľadom na vozidlo.
Ak sa prekážka nachádza v strednej
zóne vzadu, na displeji sa zobrazia
všetky oblúky centrálnej zadnej zóny, až
po oblúk zodpovedajúci samotnej
prekážke.
53A0L0043
54A0L0044
53

Rovnako sa signalizujú prekážky
prítomné v zadnej zóne vpravo alebo
vľavo.
Oblúk zodpovedajúci polohe prekážky
sa zobrazí ako blikajúci.
Farba zobrazená na displeji závisí od
vzdialenosti a od polohy prekážky.
Vozidlo je blízko prekážky, pokiaľ sa na
displeji zobrazuje iba jeden nemenný
oblúk a zvuk signalizácie je
neprerušovaný.
Pokiaľ sa vyskytne niekoľko prekážok
súčasne, signalizuje sa najbližšia z nich.
SIGNALIZÁCIA PORÚCH
Prípadné chyby parkovacích senzorov
sú signalizované, počas zaradenia
spiatočky, rozsvietením kontrolky
na prístrojovom paneli a hlásením
na multifunkčnom displeji (pozri kapitolu
„Kontrolky a hlásenia”).
VŠEOBECNÉ
UPOZORNENIA
45)
4)
Počas parkovania dávať vždy
maximálny pozor na prekážky, ktoré by
sa mohli nachádzať nad alebo pod
senzorom.Predmety v tesnej blízkosti nemusí
systém za istých okolností zachytiť a
preto môžu poškodiť vozidlo alebo sa
môžu poškodiť vozidlom.
Existujú niektoré okolnosti, ktoré by
mohli ovplyvniť výkonnosť parkovacích
senzorov:
❒k zníženiu citlivosti senzora a zníženiu
výkonu pomocného parkovacieho
systému by mohlo dôjsť v dôsledku
prítomnosti ľadu, snehu, blata,
viacnásobného lakovania na povrchu
senzora;
❒prítomnosť mechanického charakteru
(napríklad: umývanie vozidla, dážď so
silným vetrom, krúpy) by mohli
spôsobiť, že senzor zistí neexistujúci
objekt (rušenie odrazeného signálu);
❒signalizácia vysielaná senzormi môže
byť zmenená výskytom
ultrazvukových systémov v blízkosti
vozidla (napríklad pneumatické brzdy
kamiónov alebo pneumatické
kladivá);❒výkonnosť pomocného systému pri
parkovaní môže ovplyvniť zmena
polohy senzorov (v dôsledku
opotrebovania tlmičov, odkladanie)
alebo zmena polohy senzorov pri
výmene pneumatík, pri prílišnom
zaťažení vozidla, pri špecifických
úpravách, ktoré vedú k zníženiu
vozidla.
POZOR!
45) Zodpovednosť za parkovanie a
za ostatné nebezpečné
manipulácie zostáva stále na
vodičovi. Pri vykonávaní takýchto
manévrov, sa ubezpečte, či sa v
blízkosti nenachádzajú osoby
(hlavne deti) ani zvieratá.
Parkovacie senzory poskytujú
vodičovi pomoc, ktorý ale nesmie
nikdy znížiť pozornosť počas
možných nebezpečných
manévrov, aj keď sú vykonávané
pri nízkej rýchlosti.
54
ZOZNÁMTE SA S VOZIDLOM

UPOZORNENIE
4) Pre správne fungovanie systému
je nutné, aby boli senzory vždy
očistené od blata, nečistôt, snehu
alebo ľadu. Počas čistenia
senzorov dávajte maximálny
pozor, aby ste ich nepoškrabali
alebo nepoškodili; vyhýbajte sa
preto použitiu suchých, drsných
alebo tvrdých látok. Senzory je
potrebné umývať čistou vodou
alebo prípadne s pridaním
šampónu pre vozidlá. V
autoumyvárňach, kde používajú
umývacie zariadenia so striekaním
pary alebo pod vysokým tlakom,
rýchlo vyčistite senzory s
nástavcom vo vzdialenosti viac
ako 10 cm. Na senzory
nenalepujte žiadne nálepky.
SYSTÉM T.P.M.S.
(Tyre Pressure
Monitoring System)
(pre verzie/trhy, kde je k dispozícii)
OPIS
Systém kontroly tlaku pneumatík
(TPMS) signalizuje vodičovi prípadné
zníženie tlaku v pneumatikách na
základe predpísaného tlaku za studena
pre vozidlo.
Tlak pneumatík sa mení v závislosti od
teploty, čo znamená, e zníženie
vonkajšej teploty zodpovedá zníženiu
tlaku pneumatík.
Tlak pneumatík sa musí vždy regulovať
podľa predpísaného tlaku za studena.
Tlak nafúkania pneumatík za studena
znamená tlak pneumatík po uplynutí
aspoň troch hodín po odstavení vozidla
alebo po prejdení menej ako 1,6 km
po trojhodinovom intervale.
Tlak nafúkania pneumatík za studena
nesmie presiahnuť maximálnu hodnotu
tlaku vytlačenú na boku pneumatiky.
Tlak pneumatík sa zvyšuje aj počas
jazdy vozidla: je to normálny jav a
nevyžaduje si žiadnu úpravu tlaku.Systém TPMS pokračuje v signalizácii
vodičovi stavu zníženia tlaku v
pneumatikách až do nápravy;
signalizácia bude pokračovať, až kým
tlak nebude zodpovedať alebo
nepresiahne predpísaný tlak pneumatík
za studena. Keď sa kontrolka
nízkeho tlaku pneumatík rozsvieti
neprerušovane, bude treba upraviť tlak,
aby sa dosiahla hodnota predpísaného
tlaku za studena. Po automatickej
aktualizácii systému kontrolka tlaku
pneumatík zhasne. Možno bude treba
jazdiť približne 20 minút pri rýchlosti
vyššej ako 20 km/h, aby systém TPMS
prijal túto informáciu.
POZNÁMKA
❒Systém TPMS nenahrádza normálny
servis a údržbu potrebné pri
starostlivosti o pneumatiky; neslúži
ani na signalizovanie poruchy na
niektorej pneumatike.
❒Systém TPMS sa preto nesmie
používať ako snímač tlaku počas
regulácie tlaku počas nafukovania
pneumatík.
55

❒Jazda s nedostatočne nafúknutými
pneumatikami spôsobí ich prehriatie
a môže spôsobiť ich poruchu. Okrem
toho, nízky tlak znižuje účinnosť
spotreby a životnosť dezénu, naviac
môže ohroziť ovládanie vozidla a
účinnosť bŕzd vozidla.
❒TPMS nenahrádza správnu údržbu
pneumatík. Udržiavanie správneho
tlaku pneumatík má na starosti vodič,
a to meraním tlaku vhodným
manometrom a ich dofúknutím, aj v
prípade, kedy tlak neklesol na
hodnotu, ktorá by mohla spôsobiť
rozsvietenie kontrolky tlaku
pneumatík.
❒Systém TPMS signalizuje vodičovi
prípadný pokles tlaku v
pneumatikách. Ak tlak z akéhokoľvek
dôvodu klesne pod limit, vrátane
dôvodov nízkeho tlaku a normálneho
poklesu tlaku v pneumatike.
❒Sezónne zmeny teploty ovplyvňujú
tlak pneumatík.Systém TPMS používa bezdrôtové
zariadenia s elektronickými senzormi
namontovanými na ráfikoch kolies,
ktoré nepretržite kontrolujú hodnotu
tlaku pneumatík. Senzory namontované
na každom kolese sú súčasťou piestu
ventilu, vysielajú rôzne informácie od
pneumatík k prijímaciemu modulu,
výsledkom čoho je výpočet tlaku.
UPOZORNENIE Pravidelná kontrola a
udržiavanie správneho tlaku na
všetkých štyroch pneumatikách majú
veľký význam.
Upozornenie na nízky
tlak od kontrolného
systému pneumatík
46) 47) 48) 49) 50) 51) 52) 53) 54)
V prípade sfúknutia jednej alebo
viacerých pneumatík systém na to
upozorní vodiča prostredníctvom
kontrolky
a zobrazením hlásenia na
displeji na prístrojovom paneli.
V takom prípade čo najskôr zastavte
vozidlo, overte tlak každej pneumatiky a
nafúknite ich na predpísaný tlak za
studena. Systém sa aktualizuje
automaticky a po aktualizácii tlaku
pneumatík kontrolka tlaku zhasne.
Možno bude treba jazdiť približne 20
minút pri rýchlosti vyššej ako 20 km/h,
aby systém prijal informácie.Poruchy fungovania
Systému TPMS
Porucha systému sa signalizuje
rozsvietením príslušnej kontrolky
,
ktorá najprv 75 sekúnd bliká, potom sa
rozsvieti neprerušovane, pričom môže
nastať niektorá z nasledujúcich situácií:
❒Rušenie spôsobené elektronickými
zariadeniami alebo rádiovými
emisiami s rovnakou vlnovou dĺžkou
ako majú senzory TPM.
❒Aplikácia tieniacich fólií, ktoré rušia
signály rádiových vĺn.
❒Prítomnosť snehu alebo ľadu na
kolesách alebo na blatníkoch.
❒Použitie snehových reťazí.
❒Použitie kolies/pneumatík bez
senzorov TPM.
55A0L0113
56
ZOZNÁMTE SA S VOZIDLOM

Pre správne fungovanie systému v prípade výmeny kolies/pneumatík venujte pozornosť nasledujúcej tabuľke:
OperáciePrítomnosť senzorov na
kolesách nainštalovaných
na vozidleSignalizácia poruchy Potrebné opatrenie
– – ÁNOObráťte sa na špecializovanú
servisnú sieť Alfa Romeo
Výmena pneumatík za zimné NIE ÁNOObráťte sa na špecializovanú
servisnú sieť Alfa Romeo
Výmena pneumatík za zimné ÁNO NIE –
Výmena kolies za iné s
odlišnými rozmermi (*)ÁNO NIE –
(*)Uvedené ako alternatíva v Návode na použitie a údržbu a uvedené aj v technickom preukaze vozidla; dostupné línii doplnkov Lineaccessori Alfa Romeo.
57

POZOR!
46) Prítomnosť systému T.P.M.S.
nezbavuje vodiča povinnosti
pravidelne kontrolovať tlak
pneumatík a rezervného kolesa.
47) Tlak v pneumatikách sa má
kontrolovať vtedy, keď je vozidlo
dlhšie odstavené a pneumatiky sú
vychladnuté; ak z akéhokoľvek
dôvodu kontrolujete tlak teplých
pneumatík, neznižujte ich tlak,
aj keď je vyšší ako ten predpísaný.
Kontrolu zopakujte po vychladnutí
pneumatík.
48) V prípade, že je namontované
jedno alebo viac kolies bez
senzora, systém už nebude k
dispozícii a na displeji sa bude
okrem kontrolky T.P.M.S., ktorá
bude blikať kratšie ako 1 minútu a
potom ostane neprerušovane
svietiť, zobrazovať výstražné
hlásenie dovtedy, kým sa opäť
nenamontujú 4 kolesá so
senzormi.49) Systém T.P.M.S. nie je schopný
signalizovať nečakaný pokles
tlaku pneumatík (napr. prasknutie
pneumatiky). V takom prípade
vozidlo pomaly zastavte, bez
prudkého brzdenia a zabáčania.
50) Pri výmene letných pneumatík za
zimné (a naopak), sa tiež vyžaduje
nastavenie systému T.P.M.S.,
ktoré smie vykonať len pracovník
špecializovanej servisnej siete Alfa
Romeo.
51) Tlak v pneumatikách sa môže
líšiť podľa vonkajšej teploty.
Systém T.P.M.S. môže dočasne
signalizovať nedostatočný tlak. V
takom prípade skontrolujte tlak
vzduchu v pneumatikách za
studena a v prípade potreby ho
upravte na správnu hodnotu.52) Po odmontovaní niektorej z
pneumatík sa odporúča vymeniť aj
gumené tesnenie ventilu: obráťte
sa na špecializovanú servisnú
sieť Alfa Romeo.
Namontovanie/odmontovanie
pneumatík a/alebo ráfikov si
vyžaduje zvláštne ochranné
opatrenia; aby sa zabránilo
poškodeniu alebo nesprávnemu
namontovaniu senzorov, výmenu
pneumatík a/alebo ráfikov smie
vykonať výlučne špecializovaný
personál. Obráťte sa na
špecializovanú servisnú sieť Alfa
Romeo.
53) Obzvlášť silné rádiové rušenie
môže brániť správnej činnosti
systému T.P.M.S. Táto podmienka
je signalizovaná vodičovi
prostredníctvom hlásenia na
displeji. Toto hlásenie zmizne
automaticky ihneď potom,
čo rádiové rušenie prestane
ovplyvňovať systém.
58
ZOZNÁMTE SA S VOZIDLOM

54) Súprava na opravu pneumatík
(Fix&Go), ktorá je vo výbave
vozidla (pre verzie/trhy, kde je k
dispozícii), je kompatibilná so
senzormi T.P.M.S.; používanie
lepiacich prostriedkov, ktoré nie
sú zhodné s tými v pôvodnej
súprave, však môže poškodiť ich
fungovanie. V prípade používania
lepiacich prostriedkov, ktoré nie
sú zhodné s pôvodnými,
odporúčame nechať senzory
T.P.M.S. skontrolovať v
kvalifikovanom stredisku opráv.DOPĹŇANIE PALIVA
DO VOZIDLA
DOSKOU
Vozidlo je vybavené systémom „Fast
Fuel", ktorý bráni doplneniu
nesprávneho paliva (napr. doplnenie
nafty do benzínového motora).
Pred doplnením paliva vypnite motor.
Vozidlo dopĺňajte výhradne
bezolovnatým benzínom s oktánovým
číslom (R.O.N.), ktoré nie je nižšie
ako 95, a ktoré je v súlade s
európskou normou EN 228. Treba
podčiarknuť, že motor vozidla 4C bol
navrhnutý tak, aby rešpektoval všetky
obmedzenia emisií a súčasne
zaručoval minimálnu spotrebu a
maximálny výkon, a to za použitia
bezolovnatého benzínu s kvalitou
premium s oktánovým číslom
(R.O.N.) 98 alebo vyšším.
Aby ste nezničili katalyzátor, nikdy
nedopĺňajte do vozidla, a to ani
v prípade núdze, ani minimálny objem
olovnatého benzínu.
UPOZORNENIE Neúčinný katalyzátor
vypúšťa škodlivé emisie a následne
znečisťuje životné prostredie.UPOZORNENIE Nikdy nedopĺňajte do
nádrže ani minimálne množstvo
olovnatého benzínu, a to ani v
núdzových situáciách; poškodil by sa
katalytický tlmič výfuku, pričom by
ho už nebolo možné opraviť.
DOPĹŇANIE
POHONNÝCH HMÔT
Aby sa zaistilo kompletné naplnenie
nádrže, vykonajte dve doplnenia po
prvom cvaknutí plniacej pištole. Ďalším
stlačením sa vyhnite, pretože by mohli
spôsobiť anomálie systému napájania.
POSTUP DOPĹŇANIA
PALIVA
Vozidlo je vybavené zariadením „Fast
Fuel", ktoré je zabudované do ústia
palivovej nádrže; toto zariadenie sa
automaticky otvára a zatvára pri
zasunutí/vytiahnutí plniacej pištole.
„Fast Fuel" je vybavené zariadením,
ktoré bráni doplneniu nesprávneho
paliva.
Opísaný postup dopĺňania paliva je
ilustrovaný na štítku obr. 56, ktorý sa
nachádza na vnútornej strane
palivových dvierok. Na štítku je tiež
uvedený typ paliva (UNLEADED
FUEL=benzín).
59

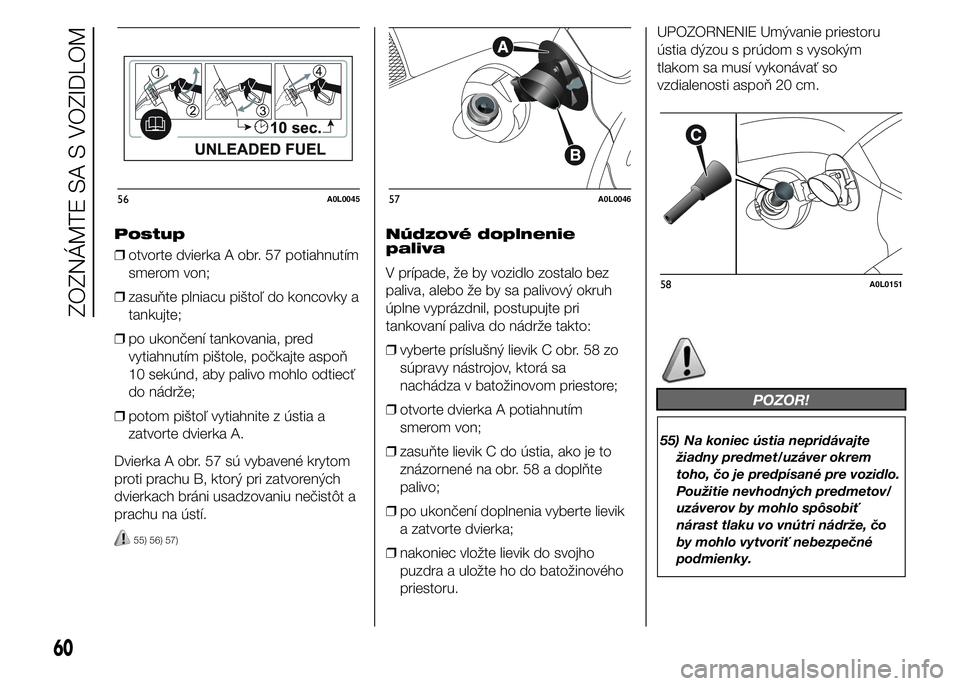

Postup
❒otvorte dvierka A obr. 57 potiahnutím
smerom von;
❒zasuňte plniacu pištoľ do koncovky a
tankujte;
❒po ukončení tankovania, pred
vytiahnutím pištole, počkajte aspoň
10 sekúnd, aby palivo mohlo odtiecť
do nádrže;
❒potom pištoľ vytiahnite z ústia a
zatvorte dvierka A.
Dvierka A obr. 57 sú vybavené krytom
proti prachu B, ktorý pri zatvorených
dvierkach bráni usadzovaniu nečistôt a
prachu na ústí.
55) 56) 57)
Núdzové doplnenie
paliva
V prípade, že by vozidlo zostalo bez
paliva, alebo že by sa palivový okruh
úplne vyprázdnil, postupujte pri
tankovaní paliva do nádrže takto:
❒vyberte príslušný lievik C obr. 58 zo
súpravy nástrojov, ktorá sa
nachádza v batožinovom priestore;
❒otvorte dvierka A potiahnutím
smerom von;
❒zasuňte lievik C do ústia, ako je to
znázornené na obr. 58 a doplňte
palivo;
❒po ukončení doplnenia vyberte lievik
a zatvorte dvierka;
❒nakoniec vložte lievik do svojho
puzdra a uložte ho do batožinového
priestoru.UPOZORNENIE Umývanie priestoru
ústia dýzou s prúdom s vysokým
tlakom sa musí vykonávať so
vzdialenosti aspoň 20 cm.
POZOR!
55) Na koniec ústia nepridávajte
žiadny predmet/uzáver okrem
toho, čo je predpísané pre vozidlo.
Použitie nevhodných predmetov/
uzáverov by mohlo spôsobiť
nárast tlaku vo vnútri nádrže, čo
by mohlo vytvoriť nebezpečné
podmienky.
56A0L004557A0L0046
58A0L0151
60
ZOZNÁMTE SA S VOZIDLOM
