2015 Alfa Romeo 4C Návod na použitie a údržbu (in Slovakian)

OBSAH GRAFU
.
PREDNÉ SVETLOMETY
❒Typy žiaroviek .....................................130
❒Denné svetlá ....................................... 28
❒Obrysové/tlmené svetlá ....................... 28
❒Diaľkové svetlá .................................... 29
❒Výmena žiaroviek ................................128
KOLESÁ
❒Ráfiky a pneumatiky ............................175
❒Tlak pneumatík ...................................178
❒Oprava kolesa .....................................121
SPÄTNÉ ZRKADLÁ
❒Regulácia ............................................ 18
❒Sklon .................................................. 19
DVERE
❒Centralizované otváranie/zatváranie .... 37
BRZDOVÁ KVAPALINA /
KVAPALINA OSTREKOVAČA
❒Kontrola hladín kvapalín ......................149
STIERAČ ČELNÉHO SKLA
❒Fungovanie ......................................... 30
❒Výmena gumičiek stierača ...................158
VLEČNÉ OKO
❒Pripojenie ............................................141
1A0L0120
5

.
ZADNÉ SVETLOMETY
❒Typy žiaroviek .....................................130
❒Výmena žiaroviek ................................128
BATOŽINOVÝ PRIESTOR / KAPOTA
MOTORA
❒Otváranie/zatváranie ........................... 40
MOTOR
❒Kontrola hladín kvapalín ......................149
❒Technické údaje ..................................169
UZÁVER NÁDRŽE
❒Otváranie/zatváranie ........................... 59
2A0L0121
6
OBSAH GRAFU

.
OTVORY NA PRÍVOD VZDUCHU
❒Klimatizácia......................................... 20
ĽAVÁ PÁKA
❒Vonkajšie svetlá .................................. 28
PRÍSTROJOVÝ PANEL
❒Prístrojový panel a prístroje ................. 64
❒Kontrolky ............................................ 76
PRAVÁ PÁKA
❒Čistenie okien ..................................... 30
AIRBAG SPOLUJAZDCA
❒Prevádzka ...........................................103
OVLÁDAČE NA PALUBNEJ DOSKE
❒Zadné hmlové svetlá ........................... 33
❒Zamknutie dverí .................................. 36
❒Odhmlenie vonkajších zrkadiel ............ 27
VYKUROVANIE/KLIMATIZÁCIA
❒Klimatický komfort .............................. 21
❒Vykurovanie a ventilácia ...................... 22
❒Manuálna klimatizácia ......................... 25
VOLANT
❒Regulácia ............................................ 17
❒Predný airbag vodiča ..........................102
OVLÁDACIE TLAČIDLÁ
❒Ponuka nastavenia ............................. 67
❒Položky ponuky .................................. 68
3A0L0144
7

.
SEDADLÁ
❒Pozdĺžna regulácia .............................. 16
❒Regulácia operadla ............................. 16
ELEKTRICKÉ OVLÁDANIE OKIEN
❒Prevádzka........................................... 0
PREVODOVKA
❒Použitie prevodovky ............................108
NÚDZOVÉ SVETLÁ
❒Prevádzka ........................................... 33
SYSTÉM ALFA D.N.A.
❒Prevádzka ........................................... 47
RUČNÁ BRZDA
❒Prevádzka ...........................................107
ELEKTRICKÁ ZÁSUVKA /
ZAPAĽOVAČ
❒Elektrická zásuvka .............................. 36
❒Zapaľovač ........................................... 36
BEZPEČNOSTNÉ PÁSY
❒Použitie ............................................... 94
❒Upozornenia ....................................... 94
4A0L0009
8
OBSAH GRAFU

ZOZNÁMTE SA S VOZIDLOM
Začni sa bližšie zoznamovať so svojím
vozidlom.
Príručka, ktorú čítate, opisuje,
jednoduchým a priamym spôsobom,
ako je vyrobená a ako funguje.
Preto vám odporúčame preštudovať si
túto príručku vo vozidle, pohodlne
posadený na sedadle a hneď si overiť
všetko, čo je v nej ilustrované.SYMBOLY ....................................... 10
SYSTÉM ALFA ROMEO CODE ....... 10
KĽÚČE ............................................ 11
ALARM ........................................... 13
ŠTARTOVACIE ZARIADENIE ........... 15
SEDADLÁ ....................................... 16
VOLANT.......................................... 17
SPÄTNÉ ZRKADLÁ ......................... 18
KLIMATIZÁCIA ................................ 20
KLIMATICKÉ POHODLIE ................. 21
VYKUROVANIE A VENTILÁCIA........ 22
MANUÁLNA KLIMATIZÁCIA ............ 25
VONKAJŠIE SVETLÁ....................... 28
ČISTENIE SKIEL.............................. 30
CRUISE CONTROL ......................... 31
STROPNÉ SVETLO ......................... 33
OVLÁDAČE ..................................... 33
VNÚTORNÁ VÝBAVA ...................... 35
DVERE ............................................ 37
ELEKTRICKÉ OVLÁDANIE OKIEN ... 39
BATOŽINOVÝ PRIESTOR /
KAPOTA MOTORA.......................... 40
SVETLOMETY ................................. 41
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 43
SYSTÉM „ALFA D.N.A.” (SYSTÉM
KONTROLY DYNAMIKY VOZIDLA) . 47SYSTÉM EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 50
ZARIADENIE AUTORÁDIA ............... 51
DOPLNKY ZAKÚPENÉ
POUŽÍVATEĽOM ............................ 51
PARKOVACIE SENZORY................. 53
SYSTÉM T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 55
DOPĹŇANIE PALIVA DO VOZIDLA .. 59
OCHRANA ŽIVOTNÉHO
PROSTREDIA.................................. 61
9

SYMBOLY
Na niektorých komponentoch vozidla
sú umiestnené farebné tabuľky,
symboly na nich umiestnené označujú
dôležité opatrenia, ktoré je dôležité
rešpektovať vo vzťahu s daným
komponentom. Okrem toho je pod
kapotou motora umiestnená súhrnná
tabuľka.
SYSTÉM ALFA
ROMEO CODE
DOSKOU
Je to elektronický systém blokovania
motora, ktorý umožňuje zvýšenie
ochrany pred pokusmi o krádež
vozidla. Aktivuje sa automaticky po
vytiahnutí kľúča zo štartovacieho
zariadenia.
V každom kľúči je uložené
elektronické zariadenie, ktoré je
schopné identifikovať vydaný signál
pri štartovaní motora, a to pomocou
antény zabudovanej v štartovacom
zariadení. Signál tvorí „heslo”, ktoré je
pri každom naštartovaní iné a
pomocou ktorého centrála rozpozná
kľúč a umožní naštartovanie.
1)
Prevádzka
Pri každom naštartovaní otočením
kľúča do polohy MAR (Chod) pošle
centrála systému Alfa Romeo CODE do
centrály kontroly motora rozpoznávací
kód, vďaka ktorému sa vypne
blokovanie jeho funkcií.
Rozpoznávací kód sa vyšle iba vtedy,
keď centrála systému Alfa Romeo
CODE rozpoznala kód, ktorý jej poslal
kľúč.Otočením kľúča do polohy STOP
systém Alfa Romeo CODE vypne
funkcie riadiacej centrály motora.
Nepravidelnosť
fungovania
Ak počas štartu nebol kód správne
rozpoznaný, na displeji sa rozsvieti
digitálna kontrolka
.
V takom prípade otočte kľúč do polohy
STOP a následne do MAR; ak
blokovanie pretrváva, zopakujte postup
s inými kľúčmi, ktoré ste dostali. Ak
by sa vám aj tak nepodarilo motor
naštartovať, obráťte sa na vyhradené
autorizované servisy Alfa Romeo.
Rozsvietenie kontrolky
počas jazdy
❒Ak sa na displeji rozsvieti digitálna
kontrolka
, znamená to, že
systém vykonáva autodiagnostiku
(spôsobenú napríklad poklesom
napätia).
❒Ak by digitálna kontrolka
neprestáva svietiť, obráťte sa na
vyhradené autorizované servisy
Alfa Romeo.
10
ZOZNÁMTE SA S VOZIDLOM

UPOZORNENIE
1) Silné nárazy by mohli poškodiť
elektronické komponenty
nachádzajúce sa v kľúči. Na
zaistenie dokonalej účinnosti
vnútorných elektronických
zariadení v kľúči, nenechávajte ho
vystavený slnečným lúčom.
KĽÚČE
MECHANICKÝ KĽÚČ
Prevádzka
Kovová vložka A obr. 5 aktivuje:
❒štartovacie zariadenie;
❒zámok dverí.
KĽÚČ S DIAĽKOVÝM
OVLÁDAČOM
Prevádzka
(pre verzie/trhy, kde je k dispozícii)
Kovový kľúč A obr. 6 aktivuje:
❒štartovacie zariadenie;
❒zámok dverí.
Stlačením tlačidla B vysuňte/zasuňte
kovovú vložku kľúča.
1)
Odomknutie dverí
Krátke stlačenie tlačidla
:
odblokovanie dverí, dočasné
rozsvietenie vnútorných stropných
svetiel a dvojitá svetelná signalizácia
smerových svetiel (pre verzie/trhy, kde
je k dispozícii).
Dvere sa odomknú automaticky v
prípade zasiahnutia systému blokovania
paliva.
Ak pri zamknutí dverí jedny alebo
viacero dverí nie sú zatvorené správne,
kontrolka LED bliká rýchlo spolu so
smerovými svetlami.
5A0L0005
6A0L0006
11

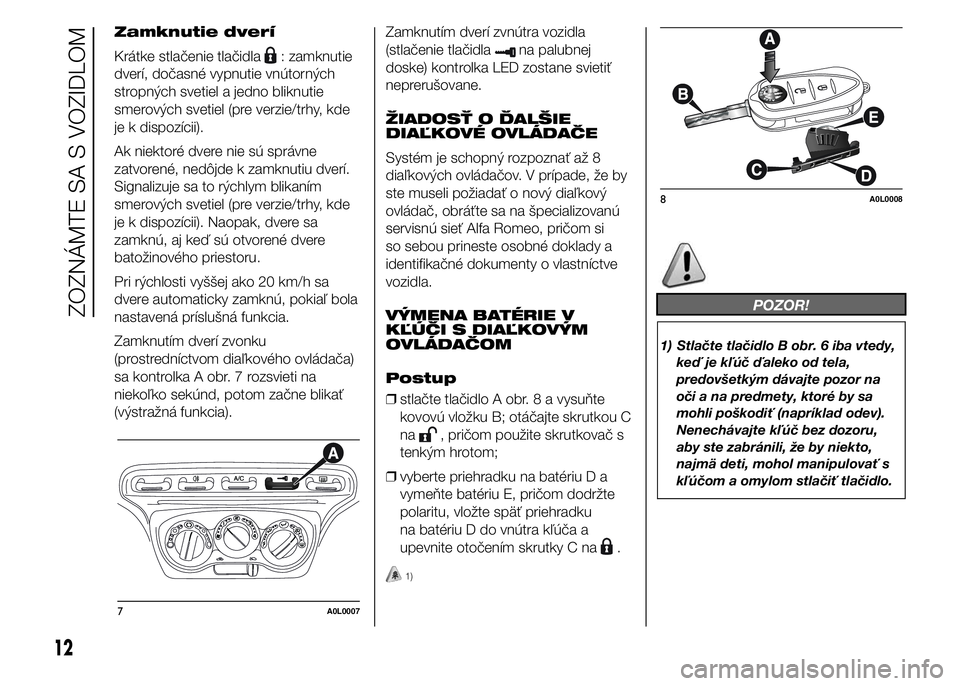

Zamknutie dverí
Krátke stlačenie tlačidla
: zamknutie
dverí, dočasné vypnutie vnútorných
stropných svetiel a jedno bliknutie
smerových svetiel (pre verzie/trhy, kde
je k dispozícii).
Ak niektoré dvere nie sú správne
zatvorené, nedôjde k zamknutiu dverí.
Signalizuje sa to rýchlym blikaním
smerových svetiel (pre verzie/trhy, kde
je k dispozícii). Naopak, dvere sa
zamknú, aj keď sú otvorené dvere
batožinového priestoru.
Pri rýchlosti vyššej ako 20 km/h sa
dvere automaticky zamknú, pokiaľ bola
nastavená príslušná funkcia.
Zamknutím dverí zvonku
(prostredníctvom diaľkového ovládača)
sa kontrolka A obr. 7 rozsvieti na
niekoľko sekúnd, potom začne blikať
(výstražná funkcia).Zamknutím dverí zvnútra vozidla
(stlačenie tlačidlana palubnej
doske) kontrolka LED zostane svietiť
neprerušovane.
ŽIADOSŤ O ĎALŠIE
DIAĽKOVÉ OVLÁDAČE
Systém je schopný rozpoznať až 8
diaľkových ovládačov. V prípade, že by
ste museli požiadať o nový diaľkový
ovládač, obráťte sa na špecializovanú
servisnú sieť Alfa Romeo, pričom si
so sebou prineste osobné doklady a
identifikačné dokumenty o vlastníctve
vozidla.
VÝMENA BATÉRIE V
KĽÚČI S DIAĽKOVÝM
OVLÁDAČOM
Postup
❒stlačte tlačidlo A obr. 8 a vysuňte
kovovú vložku B; otáčajte skrutkou C
na
, pričom použite skrutkovač s
tenkým hrotom;
❒vyberte priehradku na batériu D a
vymeňte batériu E, pričom dodržte
polaritu, vložte späť priehradku
na batériu D do vnútra kľúča a
upevnite otočením skrutky C na
.
1)
POZOR!
1) Stlačte tlačidlo B obr. 6 iba vtedy,
keď je kľúč ďaleko od tela,
predovšetkým dávajte pozor na
oči a na predmety, ktoré by sa
mohli poškodiť (napríklad odev).
Nenechávajte kľúč bez dozoru,
aby ste zabránili, že by niekto,
najmä deti, mohol manipulovať s
kľúčom a omylom stlačiť tlačidlo.
7A0L0007
8A0L0008
12
ZOZNÁMTE SA S VOZIDLOM
