Page 145 of 203

UPOZORNENIE Počas fázy
umiestňovania vozidla na zdvíhací most
nezabudnite, že jednotka motorového
hnacieho zariadenia sa nachádza v
zadnej časti vozidla, čo má za následok
rozloženie hmotností. Kratšie ramená
preto budú musieť pridržať zadnú časť
vozidla a dlhšie prednú časť.
18) 19)
UPOZORNENIE
18) Dávajte pozor a ramená
umiestnite správnym spôsobom
na zdvíhací most, aby ste predišli
poškodeniu rámu z uhlíkovej ocele
a komponentov karosérie.
19) Aby ste zabránili poškodeniu
rámu z uhlíkovej ocele, vozidlo
sa nesmie dvíhať pomocou
štandardných zdvihákov, ale iba
pomocou vhodných znížených
hydraulických zdvihákov. Obráťte
sa na špecializovanú servisnú
sieť Alfa Romeo.
ŤAHANIE VOZIDLA
20)
Ťažné oko, dodané spolu s
automobilom, je uložené v sade
náradia, v batožinovom priestore.
UCHYTENIE ŤAŽNÉHO
OKA
Vyberte ťažné oko A a úplne ho
zaskrutkujte na čap so závitom obr.
118.
115) 116) 117)
UPOZORNENIE
20) Ťažné oko sa dá namontovať iba
na prednej strane vozidla.
116 - Zadná zónaA0L0128
117 - Predná zónaA0L0127
118A0L0107
141
Page 146 of 203

POZOR!
115) Skôr, ako začnete vozidlo ťahať,
otočte kľúč v spínacej skrinke do
polohy MAR a následne do polohy
STOP bez toho, aby ste ho
vytiahli. Po vytiahnutí kľúča sa
automaticky zapne blokovanie
volantu, následne nie je možné
otáčať kolesami. Okrem toho sa
uistite, že je radiaca páka v polohe
neutrálu (N)116) Počas ťahania nezabudnite, že
vzhľadom na to, že nemáte k
dispozícii pomoc posilňovača
bŕzd, je treba na pedál vyvíjať
väčšiu silu. Na ťahanie
nepoužívajte ohybné káble,
vyhýbajte sa náhly brzdeniam a
prudkým zmenám smeru. Počas
ťahania skontrolujte, či upevnenie
spoja k vozidlu nepoškodzuje
dotýkajúce sa časti. Pri ťahaní
vozidla je povinné dodržiavať
príslušné dopravné predpisy,
ktoré sa týkajú ťahacieho
zariadenia takisto ako
predpísaného správania sa na
ceste. Počas ťahania vozidla
neštartujte motor. Pred
naskrutkovaním oka dobre
vyčistite závitovú časť. Skôr, ako
začnete vozidlo ťahať, ešte raz
skontrolujte, či ste úplne
zaskrutkovali oko na svoje miesto.117) Ťažné oko sa smie používať
výhradne v núdzových situáciách
na ceste. Ťahanie je povolené
na krátke vzdialenosti pomocou
vhodného nástroja, ktorý
zodpovedá pravidlám cestnej
premávky (pevná tyč), pohyb
vozidla po cestnom povrchu za
účelom prípravy na ťahanie či
prepravu pomocou nákladného
vozidla. Upevnenie sa NESMIE
použiť na vytiahnutie vozidla
z priestoru mimo vozovky alebo v
prípade prekážok a/alebo na
ťahanie pomocou lán alebo iných
ohybných zariadení. Pri
rešpektovaní vyššie opísaných
podmienok musí ťahanie
prebiehať s najviac dvomi
vozidlami (ťahajúci a ťahaný)
zoradenými na rovnakej osi
stredovej čiary.
142
NÚDZOVÝ STAV
Page 147 of 203

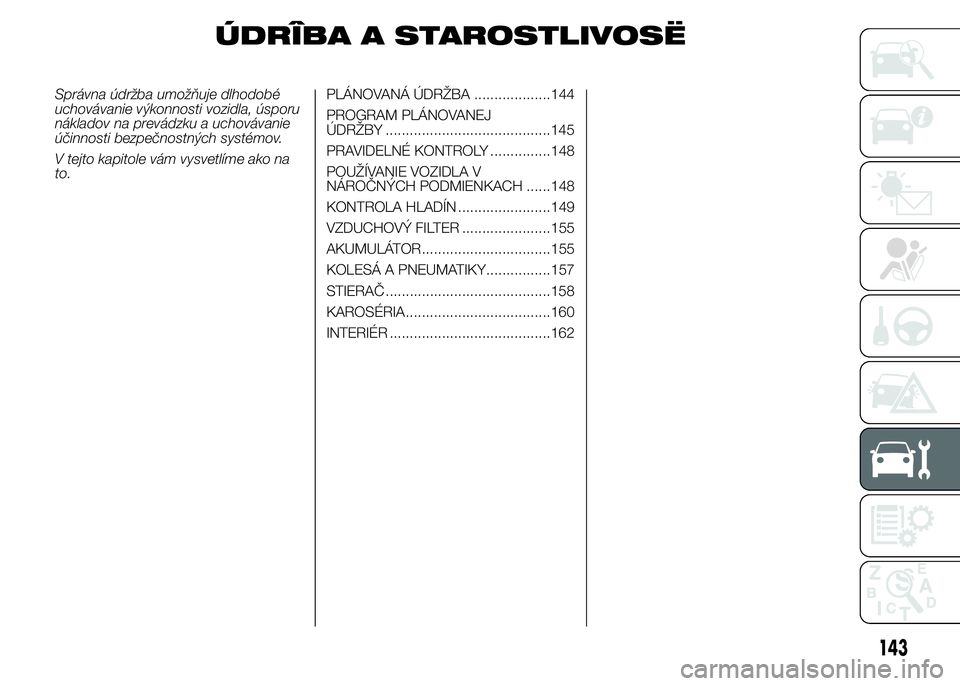

ÚDRÎBA A STAROSTLIVOSË
Správna údržba umožňuje dlhodobé
uchovávanie výkonnosti vozidla, úsporu
nákladov na prevádzku a uchovávanie
účinnosti bezpečnostných systémov.
V tejto kapitole vám vysvetlíme ako na
to.PLÁNOVANÁ ÚDRŽBA ...................144
PROGRAM PLÁNOVANEJ
ÚDRŽBY .........................................145
PRAVIDELNÉ KONTROLY ...............148
POUŽÍVANIE VOZIDLA V
NÁROČNÝCH PODMIENKACH ......148
KONTROLA HLADÍN .......................149
VZDUCHOVÝ FILTER ......................155
AKUMULÁTOR................................155
KOLESÁ A PNEUMATIKY................157
STIERAČ .........................................158
KAROSÉRIA....................................160
INTERIÉR ........................................162
143
Page 148 of 203

PLÁNOVANÁ
ÚDRŽBA
Správna údržba podmieňuje záruku
dlhej životnosti vozidla v optimálnych
podmienkach.
Kvôli tomu spoločnosť Alfa Romeo
určila sériu kontrol a úkonov údržby po
každých 20 000 kilometroch.
Pred prejdením 20 000 kilometrov a
následne vždy medzi jednotlivými
povinnými kontrolami, bude potrebné
venovať pozornosť položkám opísaným
v Programe plánovanej údržby
(napríklad pravidelne kontrolujte hladiny
kvapalín, tlak v pneumatikách, atď.).Úkony plánovanej údržby sa robia
v špecializovanej servisnej sieti Alfa
Romeo v predurčených intervaloch. Ak
sa počas vykonávania akéhokoľvek
zásahu mimo naplánovaných činností
vyskytne potreba ďalšej výmeny alebo
opravy, tieto sa smú vykonať iba na
základe vášho výslovného súhlasu.
UPOZORNENIA
Pri 2000 km pred termínom údržby sa
na displeji zobrazí hlásenie spoločne
s kontrolkou
.Povinné prehliadky plánovanej údržby
sú stanovené výrobcom. Prípadné
nedodržanie týchto rozmedzí môže mať
za následok ukončenie záruky.
Odporúčame vám ihneď oznámiť
pracovníkom špecializovanej servisnej
siete Alfa Romeo prípadné malé
poruchy prevádzky, bez čakania na
nasledujúci termín povinnej prehliadky.
144
ÚDRÎBA A STAROSTLIVOSË
Page 149 of 203

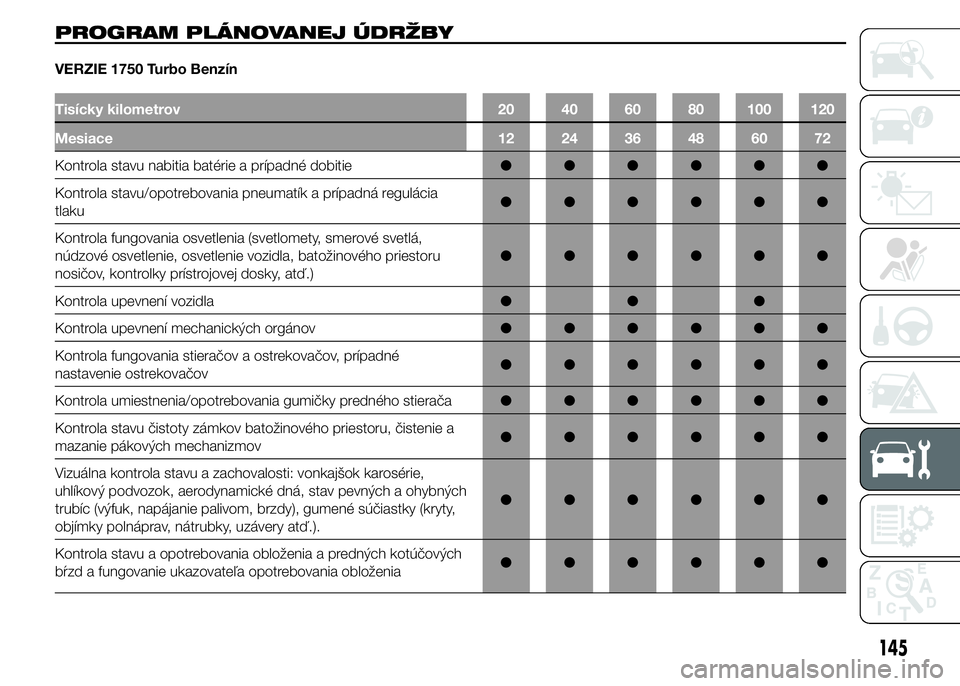

PROGRAM PLÁNOVANEJ ÚDRŽBY
VERZIE 1750 Turbo Benzín
Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu nabitia batérie a prípadné dobitie●●●●●●
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia
tlaku●●●●●●
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)●●●●●●
Kontrola upevnení vozidla●●●
Kontrola upevnení mechanických orgánov●●●●●●
Kontrola fungovania stieračov a ostrekovačov, prípadné
nastavenie ostrekovačov●●●●●●
Kontrola umiestnenia/opotrebovania gumičky predného stierača●●●●●●
Kontrola stavu čistoty zámkov batožinového priestoru, čistenie a
mazanie pákových mechanizmov●●●●●●
Vizuálna kontrola stavu a zachovalosti: vonkajšok karosérie,
uhlíkový podvozok, aerodynamické dná, stav pevných a ohybných
trubíc (výfuk, napájanie palivom, brzdy), gumené súčiastky (kryty,
objímky polnáprav, nátrubky, uzávery atď.).●●●●●●
Kontrola stavu a opotrebovania obloženia a predných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
145
Page 150 of 203

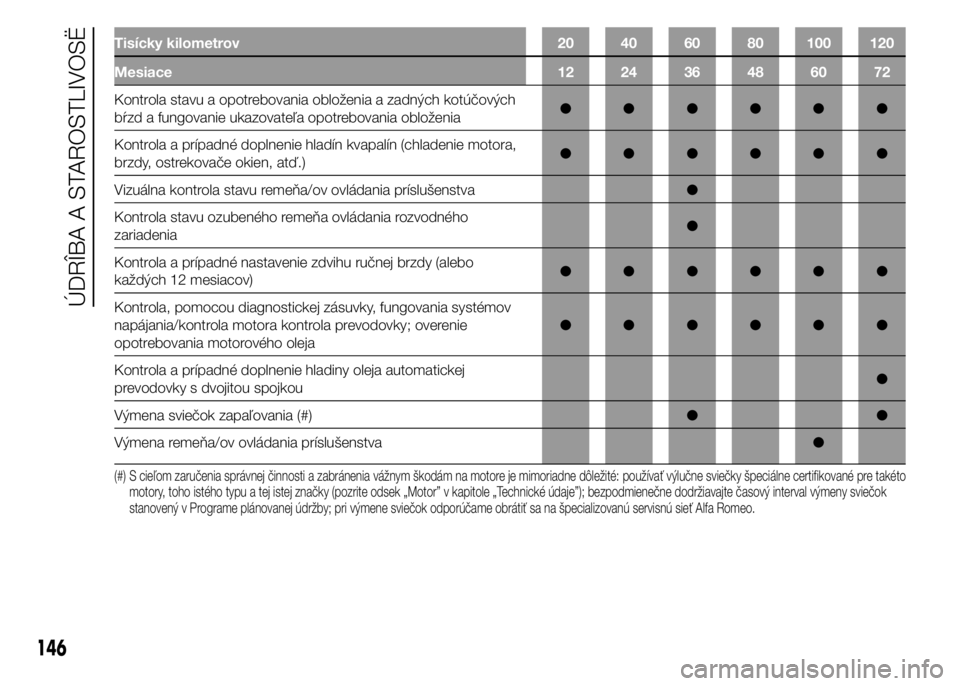

Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu a opotrebovania obloženia a zadných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
Kontrola a prípadné doplnenie hladín kvapalín (chladenie motora,
brzdy, ostrekovače okien, atď.)●●●●●●
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva●
Kontrola stavu ozubeného remeňa ovládania rozvodného
zariadenia●
Kontrola a prípadné nastavenie zdvihu ručnej brzdy (alebo
každých 12 mesiacov)●●●●●●
Kontrola, pomocou diagnostickej zásuvky, fungovania systémov
napájania/kontrola motora kontrola prevodovky; overenie
opotrebovania motorového oleja●●●●●●
Kontrola a prípadné doplnenie hladiny oleja automatickej
prevodovky s dvojitou spojkou●
Výmena sviečok zapaľovania (#)●●
Výmena remeňa/ov ovládania príslušenstva●
(#) S cieľom zaručenia správnej činnosti a zabránenia vážnym škodám na motore je mimoriadne dôležité: používať výlučne sviečky špeciálne certifikované pre takéto
motory, toho istého typu a tej istej značky (pozrite odsek „Motor” v kapitole „Technické údaje”); bezpodmienečne dodržiavajte časový interval výmeny sviečok
stanovený v Programe plánovanej údržby; pri výmene sviečok odporúčame obrátiť sa na špecializovanú servisnú sieť Alfa Romeo.
146
ÚDRÎBA A STAROSTLIVOSË
Page 151 of 203
Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Výmena ozubeného remeňa ovládania rozvádzača (*)●
Výmena vložky vzduchového filtra●●●●●●
Výmena motorového oleja a olejového filtra (**)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)●●●
(*) Nezávisle od najazdených kilometrov treba remeň riadenia distribúcie vymeniť každé 4 roky, pokiaľ sa vozidlo používa v namáhavých podmienkach (chladná
klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo v každom prípade každých 5 rokov.
(**) Skutočný interval výmeny motorového oleja a olejového filtra závisí od spôsobu používania vozidla a signalizuje ho rozsvietenie kontrolky alebo zobrazenie
hlásenia (pokiaľ je k dispozícii) na prístrojovej doske alebo v každom prípade každých 12 mesiacov.
147
Page 152 of 203

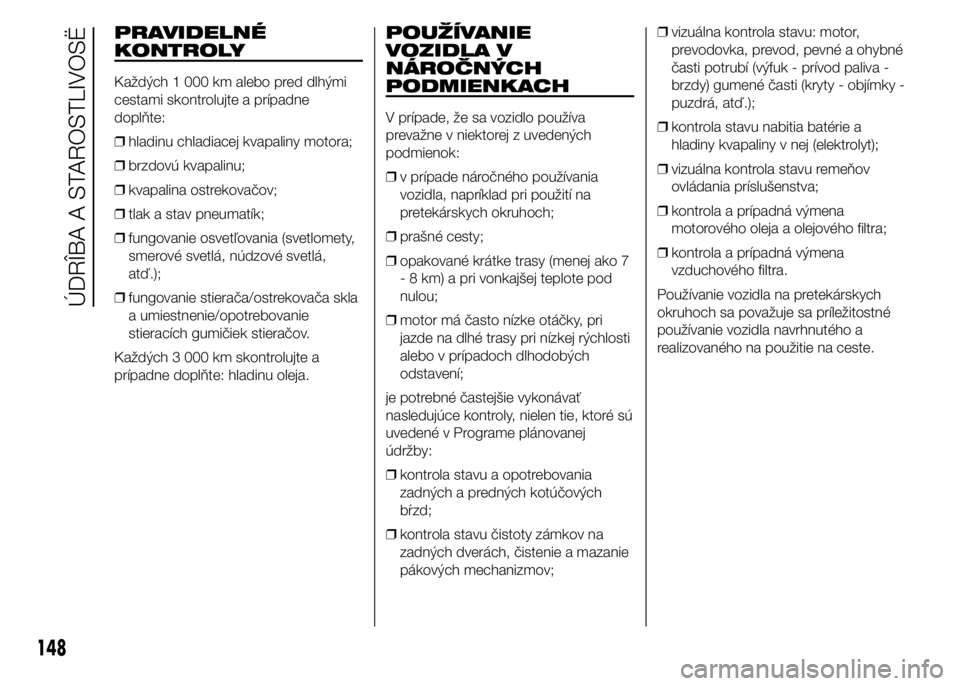

PRAVIDELNÉ
KONTROLY
Každých 1 000 km alebo pred dlhými
cestami skontrolujte a prípadne
doplňte:
❒hladinu chladiacej kvapaliny motora;
❒brzdovú kvapalinu;
❒kvapalina ostrekovačov;
❒tlak a stav pneumatík;
❒fungovanie osvetľovania (svetlomety,
smerové svetlá, núdzové svetlá,
atď.);
❒fungovanie stierača/ostrekovača skla
a umiestnenie/opotrebovanie
stieracích gumičiek stieračov.
Každých 3 000 km skontrolujte a
prípadne doplňte: hladinu oleja.
POUŽÍVANIE
VOZIDLA V
NÁROČNÝCH
PODMIENKACH
V prípade, že sa vozidlo používa
prevažne v niektorej z uvedených
podmienok:
❒v prípade náročného používania
vozidla, napríklad pri použití na
pretekárskych okruhoch;
❒prašné cesty;
❒opakované krátke trasy (menej ako 7
- 8 km) a pri vonkajšej teplote pod
nulou;
❒motor má často nízke otáčky, pri
jazde na dlhé trasy pri nízkej rýchlosti
alebo v prípadoch dlhodobých
odstavení;
je potrebné častejšie vykonávať
nasledujúce kontroly, nielen tie, ktoré sú
uvedené v Programe plánovanej
údržby:
❒kontrola stavu a opotrebovania
zadných a predných kotúčových
bŕzd;
❒kontrola stavu čistoty zámkov na
zadných dverách, čistenie a mazanie
pákových mechanizmov;❒vizuálna kontrola stavu: motor,
prevodovka, prevod, pevné a ohybné
časti potrubí (výfuk - prívod paliva -
brzdy) gumené časti (kryty - objímky -
puzdrá, atď.);
❒kontrola stavu nabitia batérie a
hladiny kvapaliny v nej (elektrolyt);
❒vizuálna kontrola stavu remeňov
ovládania príslušenstva;
❒kontrola a prípadná výmena
motorového oleja a olejového filtra;
❒kontrola a prípadná výmena
vzduchového filtra.
Používanie vozidla na pretekárskych
okruhoch sa považuje sa príležitostné
používanie vozidla navrhnutého a
realizovaného na použitie na ceste.
148
ÚDRÎBA A STAROSTLIVOSË
