Page 177 of 203

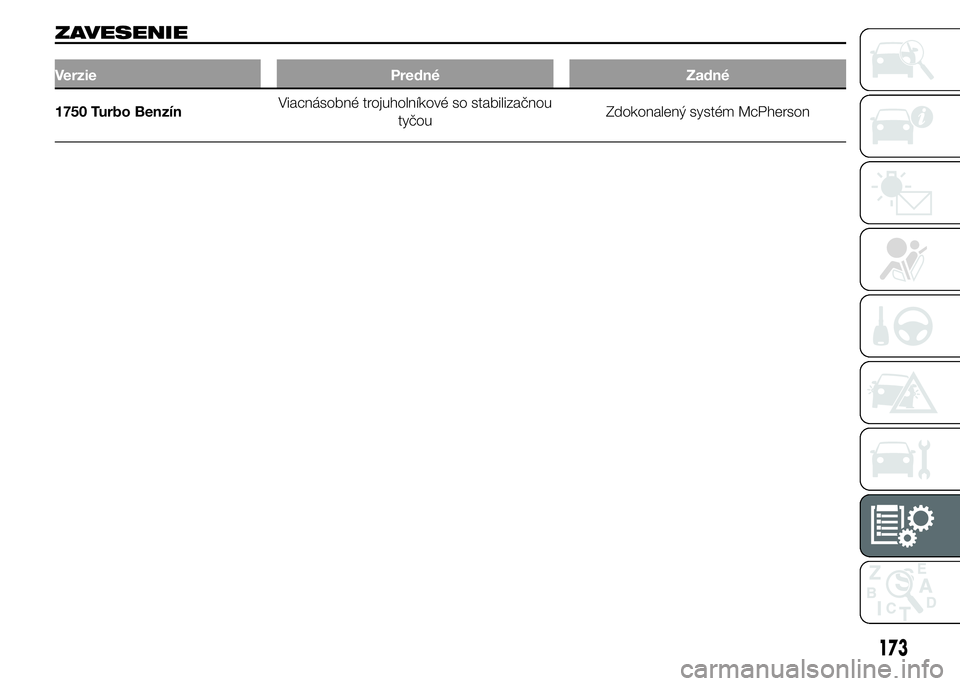

ZAVESENIE
Verzie Predné Zadné
1750 Turbo BenzínViacnásobné trojuholníkové so stabilizačnou
tyčouZdokonalený systém McPherson
173
Page 178 of 203

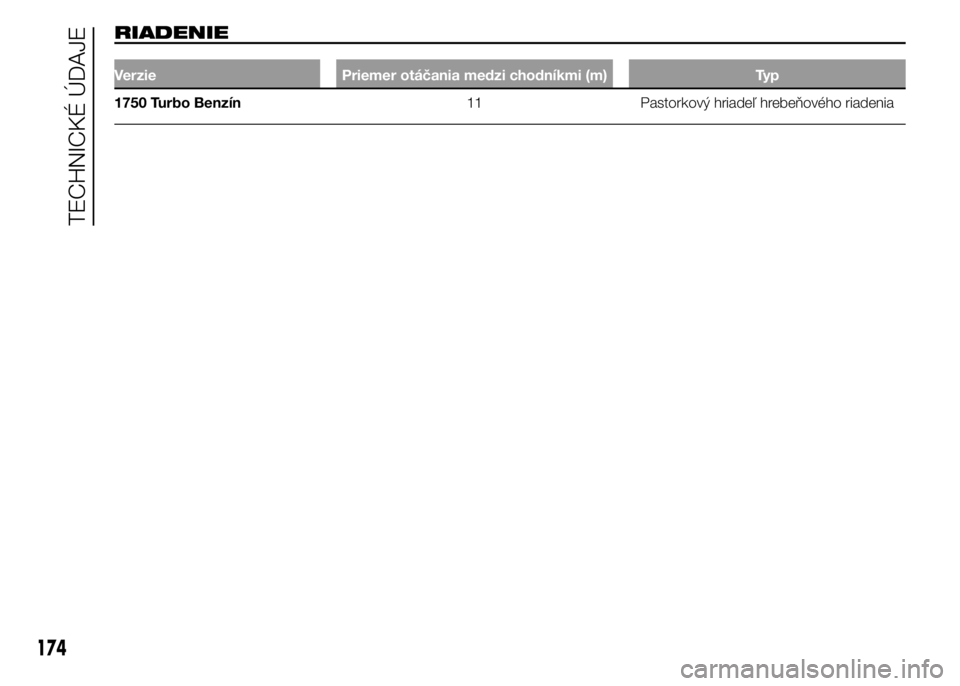

RIADENIE
Verzie Priemer otáčania medzi chodníkmi (m) Typ
1750 Turbo Benzín11 Pastorkový hriadeľ hrebeňového riadenia
174
TECHNICKÉ ÚDAJE
Page 179 of 203

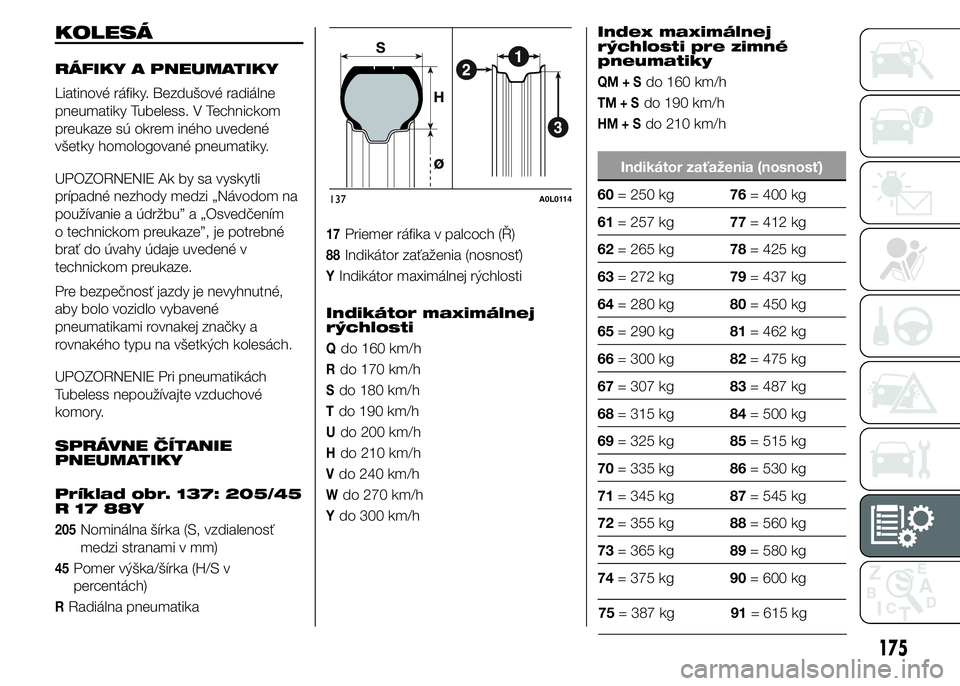

KOLESÁ
RÁFIKY A PNEUMATIKY
Liatinové ráfiky. Bezdušové radiálne
pneumatiky Tubeless. V Technickom
preukaze sú okrem iného uvedené
všetky homologované pneumatiky.
UPOZORNENIE Ak by sa vyskytli
prípadné nezhody medzi „Návodom na
používanie a údržbu” a „Osvedčením
o technickom preukaze”, je potrebné
brať do úvahy údaje uvedené v
technickom preukaze.
Pre bezpečnosť jazdy je nevyhnutné,
aby bolo vozidlo vybavené
pneumatikami rovnakej značky a
rovnakého typu na všetkých kolesách.
UPOZORNENIE Pri pneumatikách
Tubeless nepoužívajte vzduchové
komory.
SPRÁVNE ČÍTANIE
PNEUMATIKY
Príklad obr. 137: 205/45
R1788Y
205Nominálna šírka (S, vzdialenosť
medzi stranami v mm)
45Pomer výška/šírka (H/S v
percentách)
RRadiálna pneumatika
17Priemer ráfika v palcoch (Ř)
88Indikátor zaťaženia (nosnosť)
YIndikátor maximálnej rýchlosti
Indikátor maximálnej
rýchlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/hIndex maximálnej
rýchlosti pre zimné
pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Indikátor zaťaženia (nosnosť)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
175
75= 387 kg91= 615 kg
Page 180 of 203

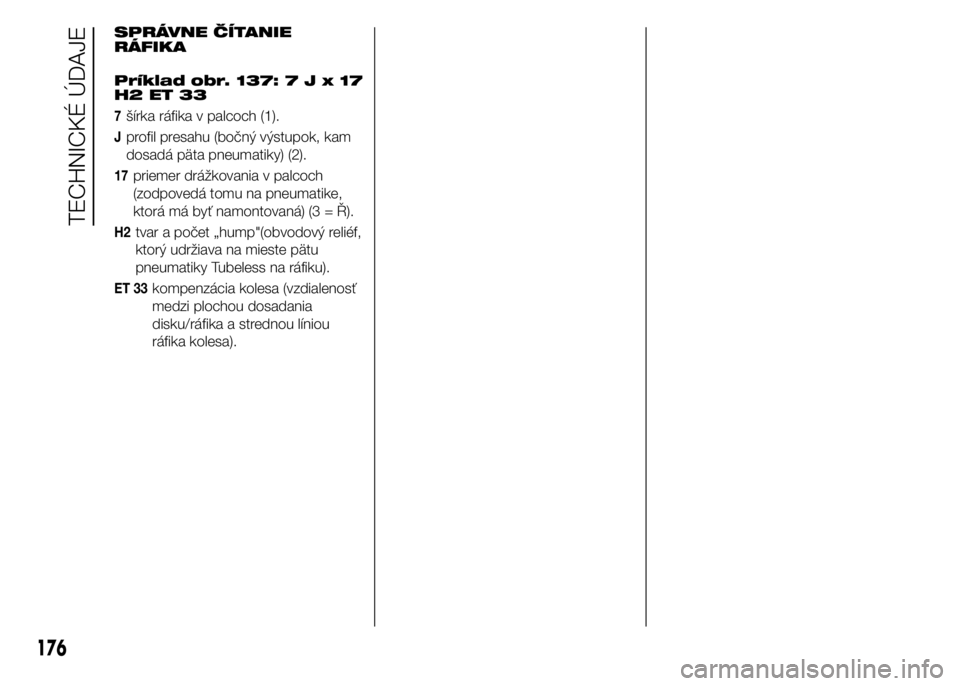

SPRÁVNE ČÍTANIE
RÁFIKA
Príklad obr. 137:7Jx17
H2 ET 33
7šírka ráfika v palcoch (1).
Jprofil presahu (bočný výstupok, kam
dosadá päta pneumatiky) (2).
17priemer drážkovania v palcoch
(zodpovedá tomu na pneumatike,
ktorá má byť namontovaná) (3 = Ř).
H2tvar a počet „hump"(obvodový reliéf,
ktorý udržiava na mieste pätu
pneumatiky Tubeless na ráfiku).
ET 33kompenzácia kolesa (vzdialenosť
medzi plochou dosadania
disku/ráfika a strednou líniou
ráfika kolesa).
176
TECHNICKÉ ÚDAJE
Page 181 of 203

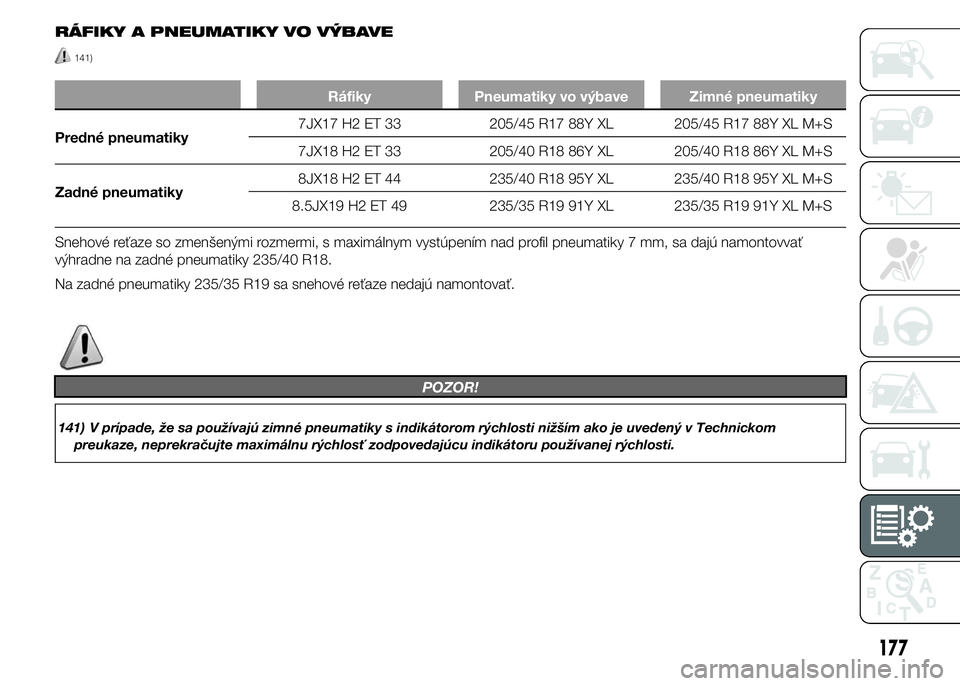

RÁFIKY A PNEUMATIKY VO VÝBAVE
141)
Ráfiky Pneumatiky vo výbave Zimné pneumatiky
Predné pneumatiky7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Zadné pneumatiky8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Snehové reťaze so zmenšenými rozmermi, s maximálnym vystúpením nad profil pneumatiky 7 mm, sa dajú namontovvať
výhradne na zadné pneumatiky 235/40 R18.
Na zadné pneumatiky 235/35 R19 sa snehové reťaze nedajú namontovať.
POZOR!
141) V prípade, že sa používajú zimné pneumatiky s indikátorom rýchlosti nižším ako je uvedený v Technickom
preukaze, neprekračujte maximálnu rýchlosť zodpovedajúcu indikátoru používanej rýchlosti.
177
Page 182 of 203

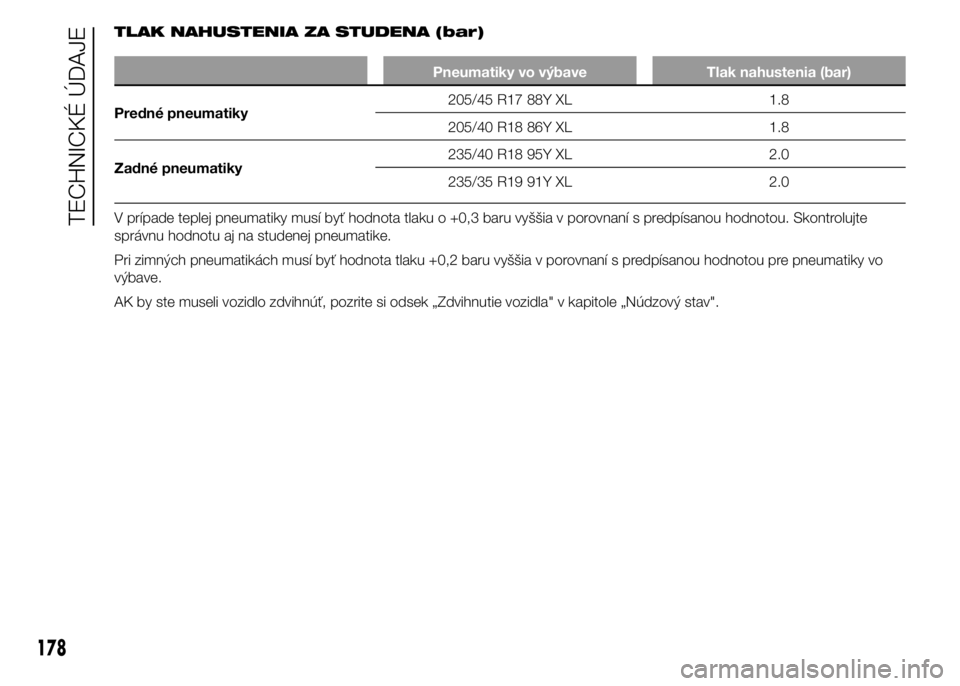

TLAK NAHUSTENIA ZA STUDENA (bar)
Pneumatiky vo výbave Tlak nahustenia (bar)
Predné pneumatiky205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Zadné pneumatiky235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte
správnu hodnotu aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo
výbave.
AK by ste museli vozidlo zdvihnúť, pozrite si odsek „Zdvihnutie vozidla" v kapitole „Núdzový stav".
178
TECHNICKÉ ÚDAJE
Page 183 of 203
ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Uvádzaná výška sa vzťahuje na
vyložené vozidlo.
OBJEM BATOŽINOVÉHO PRIESTORUKapacita pri nezaťaženom vozidle (normy V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
V závislosti od rozmeru ráfikov sú možné malé rozdiely vzhľadom na uvedené hodnoty.
138A0L0119
179
Page 184 of 203

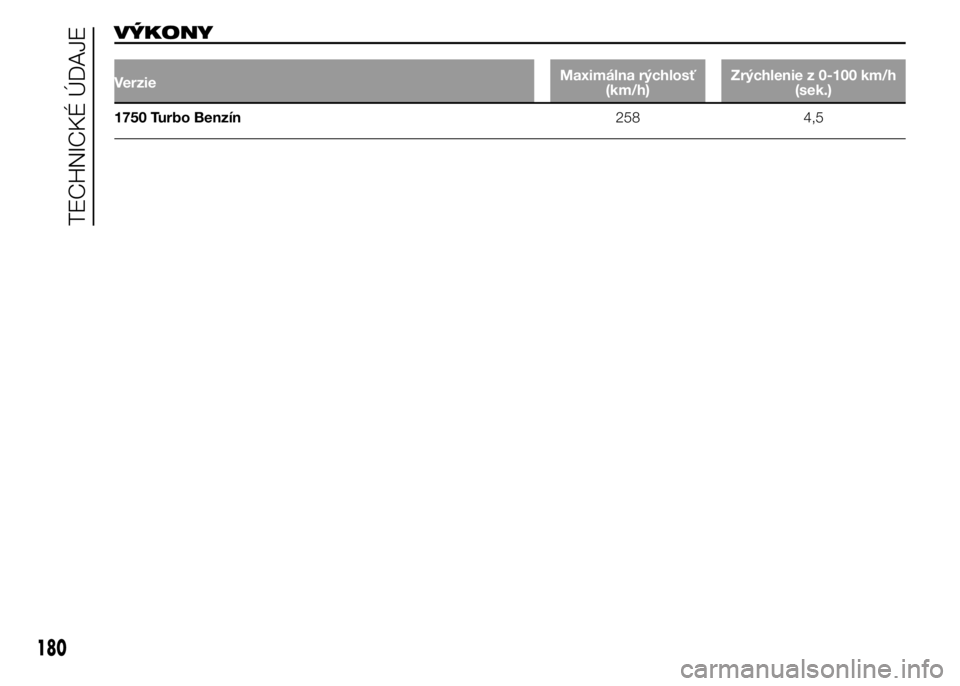

VÝKONY
VerzieMaximálna rýchlosť
(km/h)Zrýchlenie z 0-100 km/h
(sek.)
1750 Turbo Benzín258 4,5
180
