2015.75 OPEL KARL Omaniku käsiraamat (in Estonian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
64 Näidikud ja juhtseadised

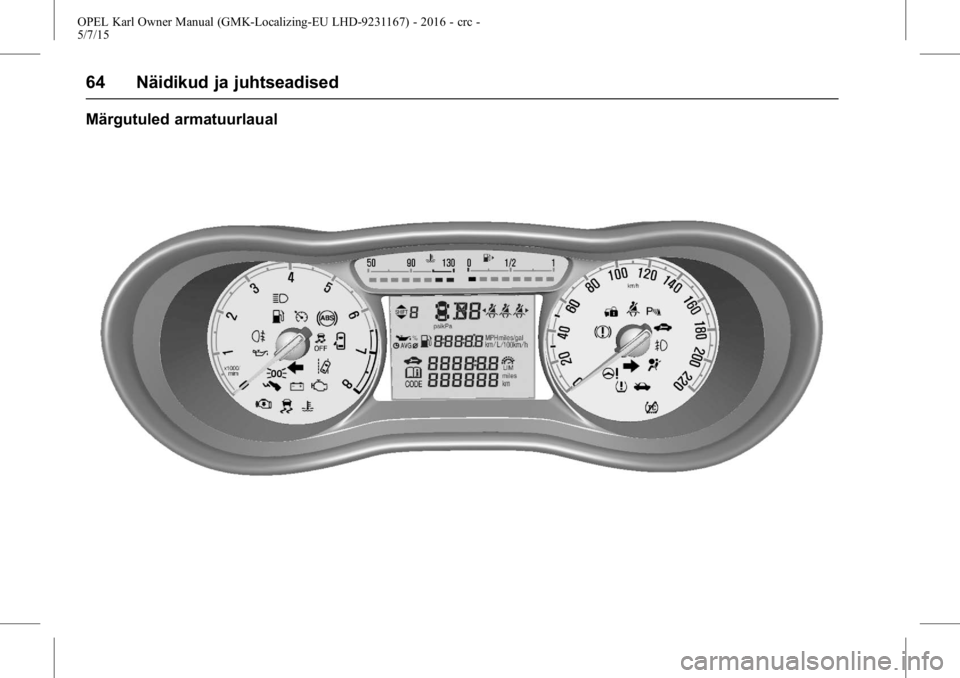

Märgutuled armatuurlaual

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Näidikud ja juhtseadised 65

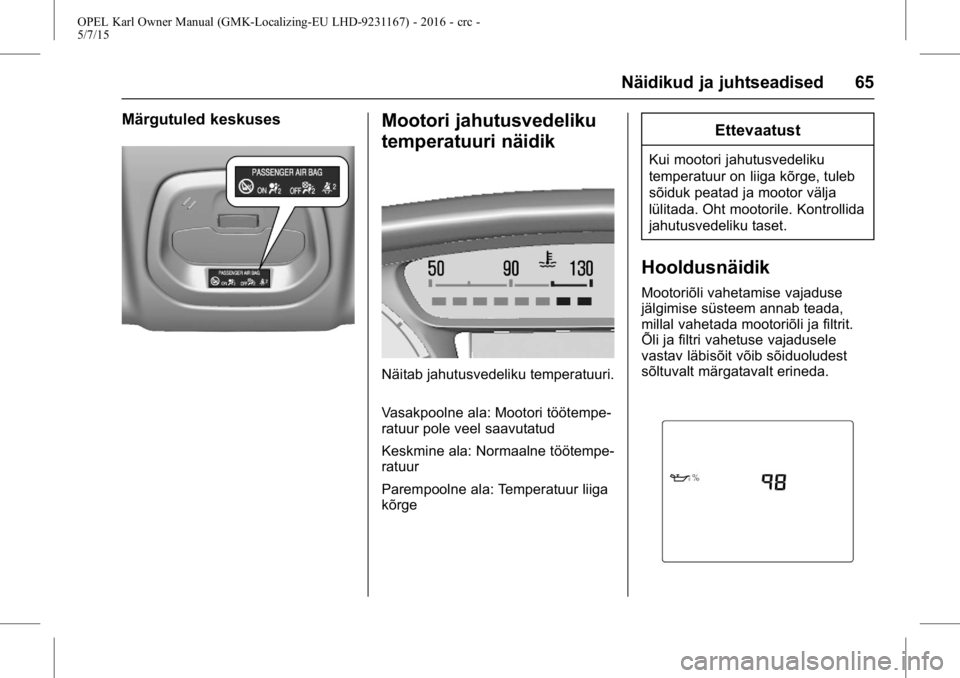

Märgutuled keskusesMootori jahutusvedeliku
temperatuuri näidik
Näitab jahutusvedeliku temperatuuri.
Vasakpoolne ala: Mootori töötempe-
ratuur pole veel saavutatud
Keskmine ala: Normaalne töötempe-
ratuur
Parempoolne ala: Temperatuur liiga
kõrge
Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida
jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada,
millal vahetada mootoriõli ja filtrit.
Õli ja filtri vahetuse vajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt märgatavalt erineda.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
66 Näidikud ja juhtseadised
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:
VajutageMENU(Menüü), et valida
Vehicle Information Menu (Sõiduki-
teabe menüü).
Remaining Oil Life (Mootoriõli järele-
jäänud kasutusiga) valimiseks
keerake seaderatast.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abi saamiseks hooldustöökotta. Lähtestamiseks vajutage
SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kui süsteemi arvutuste kohaselt
tuleb varsti vahetada mootoriõli,
kuvatakse juhi infokeskuses Change
Engine Oil Soon (Vahetage varsti
mootoriõli) või hoiatuskood. Lasta
mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb
täitub enne).
Juhi infokeskus
0Juhi infokeskus
(DIC) 072.
Hooldusinfo
0Hooldusinfo 0192.
Suunatuli
Roheline sümbolGpõleb või
vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud. Kiire vilkumine: suunatule või
vastava kaitsme rike, haagise
suunatule rike.
Lambi vahetamine
0Hõõglambi
asendamine 0161.
Kaitsmed
0Kaitsmed 0167.
Suunatuled
0Suunatuled 083.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde kinnita-
mise meeldetuletus
Punane sümbol>põleb või vilgub.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist maksi-
maalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine
0
Kolmepunktikinnitusega
turvavöö 035.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Näidikud ja juhtseadised 67
Tagaistmete turvavööde olek
>juhi infokeskuses vilgub või
põleb.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine
0
Kolmepunktikinnitusega
turvavöö 035.
Turvapadja ja turvavöö-
pinguti märgutuli
Punane sümbol9põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks. Kui
see ei sütti, ei kustu mõne sekundi
pärast või süttib sõidu ajal, on turva-
padjasüsteemis rike. Pöörduda abi
saamiseks hooldustöökotta. Turva-
padjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või turvapat-
jade rakendumist näitab pidevalt
põlev
9.
{Hoiatus
Lasta rikke põhjus hooldustöö-
kojas kohe kõrvaldada.
Turvavööd, turvapadjasüsteem
0
Turvavööd 034,
Turvapadjasüsteem 037.
Turvapadi sees/väljas-
märgutuli
/
näitab kollast.
Süttib ligikaudu mõneks sekundiks
pärast süüte sisselülitamist.
Eesmise kaassõitja turvapadi on
sisse lülitatud.
+näitab kollast.
Eesmise kaassõitja turvapadi on
välja lülitatud
0
Turvapadjalüliti 042.
{Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga. Surmava vigastuse
oht täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Aku laadimise märgutuli
Punane sümbol"põleb.
Süttib, kui süüde on sisse lülitatud,
ja kustub varsti pärast mootori käivi-
tumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori
jahutus võib olla katkestatud. Piduri-
võimendi võib muutuda töövõime-
tuks. Pöörduda abi saamiseks
hooldustöökotta.
Tõrke märgutuli
Kollane sümbol*põleb või
vilgub.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
68 Näidikud ja juhtseadised
Süttib, kui süüde on sisse lülitatud,
ja kustub varsti pärast mootori käivi-
tumist.
Põleb mootori töötamise ajal
Rike heitgaaside kontrollimissüs-
teemis. Heitgaaside lubatud
piirväärtused võivad olla ületatud.
Pöörduda kohe abi saamiseks
hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada katalüüs-
neutralisaatori kahjustumist. Lasta
seguklappi lõdvemaks, kuni vilku-
mine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Service Vehicle Soon
(Auto vajab varsti
hooldust) tuli
B
näitab kollast.
Lisaks kuvatakse hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abi saamiseks hooldus-
töökotta. Sõidukiteated
0
Sõidukiteated
077.
Piduri- ja sidurisüsteemi
hoiatustuli
Punane sümbol$põleb.
Piduri- ja sidurivedeliku tase on liiga
madal
0Pidurivedelik 0158.
{Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökotta.
Vajutada pedaali
Kollane sümbol#põleb või
vilgub.
Mootori käivitamiseks režiimis
Autostop tuleb siduripedaali hoida
allavajutatuna.
Peatamis-käivitussüsteem
0
Peatumis-/käivitamissüsteem 0136. Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
0
Peatumis-/käivitamissüsteem
0136,0Uue sõiduki sissesõitmine 0134.
Blokeerumisvastase
pidurisüsteemi (ABS)
hoiatustuli
!
näitab kollast.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i juhti-
miseta.
ABS pidurisüsteem
0ABS
pidurisüsteem 0140.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Näidikud ja juhtseadised 69
Käiguvahetuse märgutuli
Ekraanile ilmub*võikkoos
järgmise kõrgema või madalama
käigu tähisega, kui süsteem
soovitab kütuse säästmiseks lülitada
sisse kõrgema või madalama käigu.
Muutuva võimendusega
rooli märgutuli
m
näitab kollast.
Roolivõimendi elektrisüsteemi rike.
See võib muuta roolimise raske-
maks või kergemaks. Pöörduda
hooldustöökotta.
Peatamis-käivitussüsteem
0
Peatumis-/käivitamissüsteem 0136.
Sõidurajalt kõrvalekaldu-
mise hoiatussüsteemi
märgutuli
@
põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis. Kollane sümbol vilgub
Süsteem tuvastab tahtmatu reava-
hetuse.
Ultraheli-parkimisabi
märgutuli
X
näitab kollast.
Rike süsteemis
või
Määrdunud või jää või lumega
kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Häire põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi
0Parkimisabi
(Tagumine parkimisabi) 0145.
Elektroonilise stabiilsus-
kontrolli (ESC) märgutuli
Kollane sümboldpõleb või vilgub. Põleb
Süsteemis on rike.
Sõitu on võimalik jätkata. Sõltuvalt
teeoludest võib sõidustabiilsus siiski
halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaat-
selt vähesel määral pidurdada.
Elektroonilise stabiilsus-
kontrolli (ESC) väljalülita-
tuse märgutuli
d
näitab kollast.
Süsteem on välja lülitatud.
Väljalülitatud veojõukon-
trollisüsteemi (TCS)
märgutuli
i
näitab kollast.
Süsteem on välja lülitatud.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
70 Näidikud ja juhtseadised
Mootori jahutusvedeliku
temperatuuri hoiatustuli
Punane sümbolCpõleb.
Tule süttimine näitab, et jahutusve-
delik on üle kuumenenud.
Kui olete sõitnud sõidukiga
tavalistes sõidutingimustes, tuleb
teelt kõrvale sõita, peatada sõiduk
ja lasta mootoril töötada tühikäigul
mõned minutid.
Kui hoiatustuli ei kustu, seisata
mootor ja võtta ühendust hooldus-
töökojaga. Soovitame pidada nõu
volitatud hooldustöökojaga.
Rehvirõhu jälgimise
süsteemi märgutuli
Kollane sümbol7põleb või vilgub.
Põleb
Rehvirõhu vähenemine. Peatuge
kohe ja kontrollige rehvirõhku. Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt
varuratas). 60–90 sekundi pärast
jääb märgutuli põlema. Pöörduda
hooldustöökotta.
Rehvirõhu jälgimise süsteem
0
Rehvirõhk
0173.
Mootoriõli rõhu märgutuli
Punane sümbol:põleb.
Süttib, kui süüde on sisse lülitatud,
ja kustub varsti pärast mootori käivi-
tumist.
Põleb mootori töötamise ajal
Ettevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
Kui mootoriõli rõhu hoiatustuli süttib
sõidu ajal, peatage sõiduk, seisake
mootor ja kontrollige õlitaset. 1. Vajutage sidurit.
2. Valida tühikäik, seada käigu-
kang asendisse N.
3. Liikuge liiklusest võimalikult kiiresti välja ilma teisi sõidukeid
takistamata.
4. Lülitada süüde välja.
{Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi
ajal on piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
0
Mootoriõli 0156.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Näidikud ja juhtseadised 71
Madala kütusetaseme
hoiatustuli
Kollane sümbol.põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsmuundur
0
Katalüüsmuundur 0139.
Automaatpeatumise
režiim
h
süttib, kui mootor on automaat-
selt seiskunud.
Peatamis-käivitussüsteem
0
Mootori käivitamine 0135.
Käivitustõkesti märgutuli
Kollane sümbolAvilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Mootori vähendatud
võimsuse märgutuli
w
näitab kollast.
Mootori võimsust on vähendatud.
Pöörduda hooldustöökotta.
Kaugtulede märgutuli
Sinine sümbol3põleb.
Põleb, kui kaugtuled on sisse
lülitatud ja esitulede vilgutamise ajal
0Tulede lüliti 082.
Esiudutulede märgutuli
Roheline sümbol#põleb.
Eesmised udutuled on sisse lülitatud
0Esiudutuled 084.
Tagumiste udutulede
märgutuli
s
näitab kollast.
Tagumine udutuli on sisse lülitatud
0Tagumised udutuled 084.
Tagatulede märgutuli
Roheline sümbol;põleb.
Välisvalgustus on sisse lülitatud
0
Tulede lüliti 082.
Kiirushoidiku märgutuli
Valge või roheline sümbolIpõleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põleb
Teatud kiirus on salvestatud.
Püsikiiruse regulaator
0
Kiirushoidik 0146.
Mootoriruumi kaane
lahtioleku märgulamp
i
põleb, kui mootoriruumi kaas
on avatud.
Peatumis-/käivitamissüsteem
0
Peatumis-/käivitamissüsteem 0136.
