168 Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja eemal-
dada kaitse.
Mootoriruumi kaitsme-
plokk
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.
Pärast defektsete kaitsmete väljava-
hetamist tuleb sulgeda kaitsmekarbi
kaas ja vajutada see kinni.
Kui kaitsmekarbi kaas ei ole korrali-
kult suletud, võib esineda tööhäireid.
Nr Vooluahel1 Tagaluugi riiv
2 –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 169

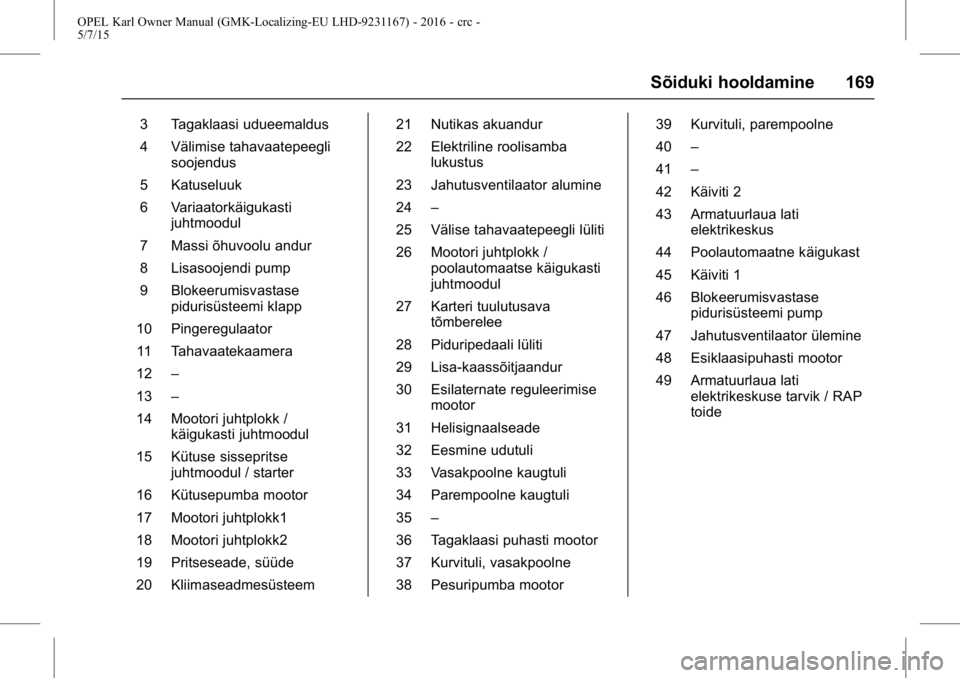

3 Tagaklaasi udueemaldus
4 Välimise tahavaatepeeglisoojendus
5 Katuseluuk
6 Variaatorkäigukasti juhtmoodul
7 Massi õhuvoolu andur
8 Lisasoojendi pump
9 Blokeerumisvastase pidurisüsteemi klapp
10 Pingeregulaator 11 Tahavaatekaamera
12 –
13 –
14 Mootori juhtplokk / käigukasti juhtmoodul
15 Kütuse sissepritse juhtmoodul / starter
16 Kütusepumba mootor
17 Mootori juhtplokk1
18 Mootori juhtplokk2
19 Pritseseade, süüde
20 Kliimaseadmesüsteem 21 Nutikas akuandur
22 Elektriline roolisamba
lukustus
23 Jahutusventilaator alumine
24 –
25 Välise tahavaatepeegli lüliti
26 Mootori juhtplokk / poolautomaatse käigukasti
juhtmoodul
27 Karteri tuulutusava tõmberelee
28 Piduripedaali lüliti
29 Lisa-kaassõitjaandur
30 Esilaternate reguleerimise mootor
31 Helisignaalseade
32 Eesmine udutuli
33 Vasakpoolne kaugtuli
34 Parempoolne kaugtuli
35 –
36 Tagaklaasi puhasti mootor
37 Kurvituli, vasakpoolne
38 Pesuripumba mootor 39 Kurvituli, parempoolne
40
–
41 –
42 Käiviti 2
43 Armatuurlaua lati elektrikeskus
44 Poolautomaatne käigukast
45 Käiviti 1
46 Blokeerumisvastase pidurisüsteemi pump
47 Jahutusventilaator ülemine
48 Esiklaasipuhasti mootor
49 Armatuurlaua lati elektrikeskuse tarvik / RAP
toide

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
170 Sõiduki hooldamine

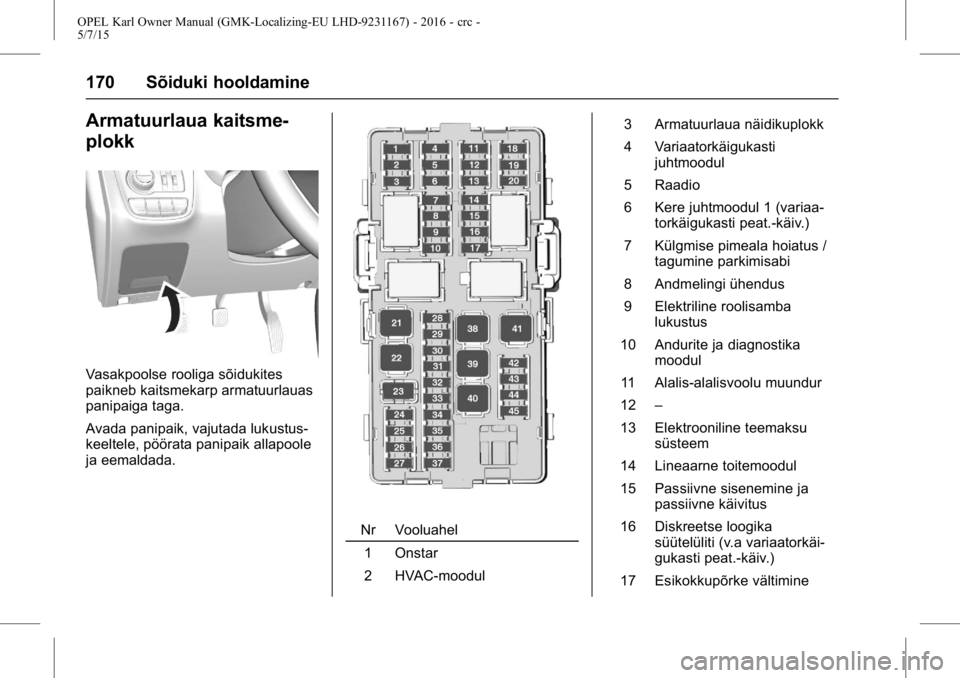

Armatuurlaua kaitsme-
plokk
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada lukustus-
keeltele, pöörata panipaik allapoole
ja eemaldada.
Nr Vooluahel1 Onstar
2 HVAC-moodul 3 Armatuurlaua näidikuplokk
4 Variaatorkäigukasti
juhtmoodul
5 Raadio
6 Kere juhtmoodul 1 (variaa- torkäigukasti peat.-käiv.)
7 Külgmise pimeala hoiatus / tagumine parkimisabi
8 Andmelingi ühendus
9 Elektriline roolisamba lukustus
10 Andurite ja diagnostika moodul
11 Alalis-alalisvoolu muundur
12 –
13 Elektrooniline teemaksu süsteem
14 Lineaarne toitemoodul
15 Passiivne sisenemine ja passiivne käivitus
16 Diskreetse loogika süütelüliti (v.a variaatorkäi-
gukasti peat.-käiv.)
17 Esikokkupõrke vältimine

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 171

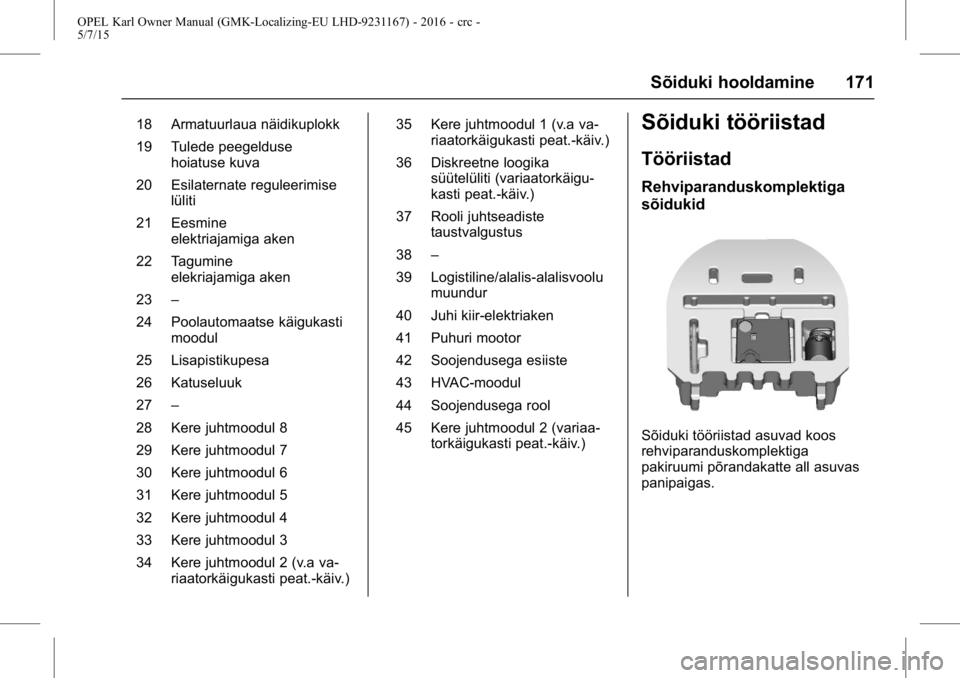

18 Armatuurlaua näidikuplokk
19 Tulede peegeldusehoiatuse kuva
20 Esilaternate reguleerimise lüliti
21 Eesmine elektriajamiga aken
22 Tagumine elekriajamiga aken
23 –
24 Poolautomaatse käigukasti moodul
25 Lisapistikupesa
26 Katuseluuk
27 –
28 Kere juhtmoodul 8
29 Kere juhtmoodul 7
30 Kere juhtmoodul 6
31 Kere juhtmoodul 5
32 Kere juhtmoodul 4
33 Kere juhtmoodul 3
34 Kere juhtmoodul 2 (v.a va- riaatorkäigukasti peat.-käiv.) 35 Kere juhtmoodul 1 (v.a va-
riaatorkäigukasti peat.-käiv.)
36 Diskreetne loogika süütelüliti (variaatorkäigu-
kasti peat.-käiv.)
37 Rooli juhtseadiste taustvalgustus
38 –
39 Logistiline/alalis-alalisvoolu muundur
40 Juhi kiir-elektriaken
41 Puhuri mootor
42 Soojendusega esiiste
43 HVAC-moodul
44 Soojendusega rool
45 Kere juhtmoodul 2 (variaa- torkäigukasti peat.-käiv.)Sõiduki tööriistad
Tööriistad
Rehviparanduskomplektiga
sõidukid
Sõiduki tööriistad asuvad koos
rehviparanduskomplektiga
pakiruumi põrandakatte all asuvas
panipaigas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
172 Sõiduki hooldamine
Varurattaga sõidukid
Tungraud ja sõiduki tööriistad
asuvad pakiruumis.
VtRehvivahetus 0182.
Vt Kompaktne varuratas 0185.
Veljed ja rehvid
Rehvi seisund, velje seisund
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
kahjustada rehve ning velgesid.
Rehvi ei tohi jätta parkimise ajaks
vastu äärekivi.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Talverehvid
Talverehvid parandavad tempera-
tuuril alla 7 °C sõiduohutust ja
seetõttu tuleb need paigaldada
kõigile ratastele.
Kinnitage kiirusekleeps juhi vaate-
välja riigispetsiifiliste määruste
kohaselt.
Rehvide tähised
nt 195/65 R 15 91 H
195: rehvi laius, mm
65: ristlõike suhe (rehvi kõrguse ja
laiuse suhe), %
R: rihmatüüp: Radiaal
RF: tüüp: Tühjenemiskindel
(RunFlat)
15: ratta läbimõõt tollides
91: koormuse indeks, nt 91 =
615 kg
H: kiiruse tähtkood
Kiirusindeksi täht:
Q: kuni 160 km/h
S: kuni 180 km/h
T : kuni 190 km/h
H: kuni 210 km/h
V : kuni 240 km/h
W: kuni 270 km/h

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 173
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollige külmade rehvide rõhku
vähemalt iga 14 päeva tagant ning
enne pikemat sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk0Rehvirõhk0203. Vasakpoolse ukse raamil oleval
rehvi ja rehvirõhkude sildil on
näidatud originaalvarustusse
kuuluvad rehvid ja vastavad rehvi-
rõhud.
Täitke tagavararehv alati rõhutase-
meni, mis on täieliku täitmise jaoks
ette nähtud.
Öko-rehvirõhk aitab saavutada
võimalikult väikest kütusekulu.
Vale rehvirõhk vähendab ohutust,
sõiduki juhitavust, sõidumugavust ja
suurendab kütusekulu ning rehvide
kulumist.
Rehvirõhud sõltuvad varustustase-
mest. Rehvirõhu õige väärtuse
saamiseks toimige järgmiselt:
1. Määrake kindlaks mootori kood
0Mootori andmed 0200.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
0Rehvirõhk 0203. Teie sõidukile heakskiidetud rehve
vt teie sõidukiga kaasas olevast
EMÜ vastavussertifikaadist või
muudest teie riigi registreerimisdo-
kumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.
{Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada arvestatavat rehvi
kuumenemist ning sisemisi
kahjustusi, mis võib kaasa tuua
traatide murdumise ning isegi
rehvi lõhkemise suurtel kiirustel.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada.
Pärast rehvirõhu reguleerimist
lülitage süüde sisse ja valige juhi
infokeskuse lehelt Tire Load (Rehvi-
koormus) sobiv seade,
0Juhi
infokeskus (DIC) 072.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
174 Sõiduki hooldamine

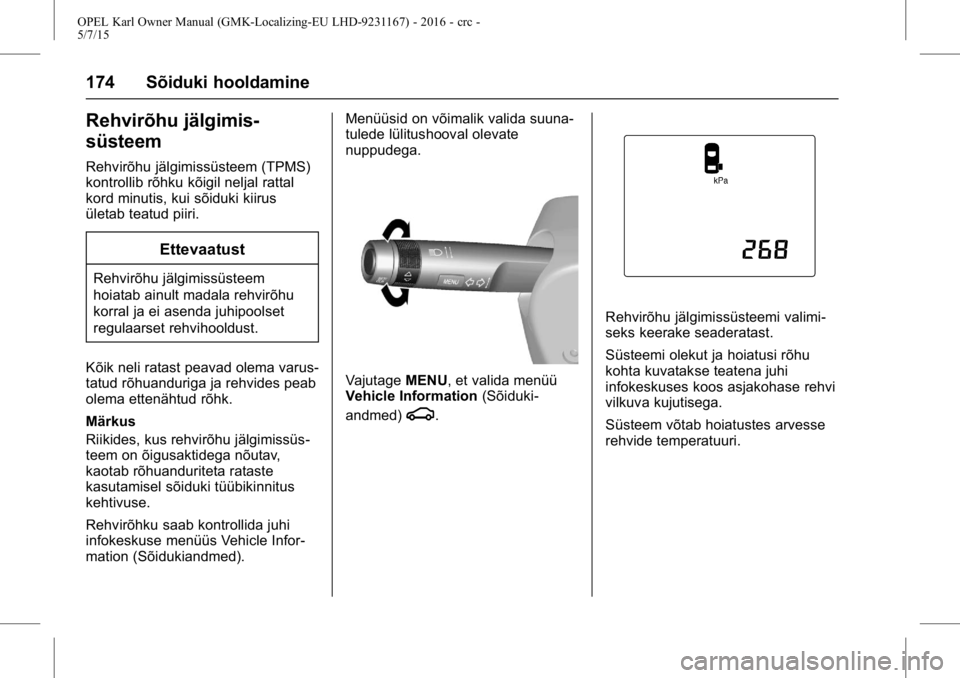

Rehvirõhu jälgimis-
süsteem
Rehvirõhu jälgimissüsteem (TPMS)
kontrollib rõhku kõigil neljal rattal
kord minutis, kui sõiduki kiirus
ületab teatud piiri.
Ettevaatust
Rehvirõhu jälgimissüsteem
hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema varus-
tatud rõhuanduriga ja rehvides peab
olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüs-
teem on õigusaktidega nõutav,
kaotab rõhuanduriteta rataste
kasutamisel sõiduki tüübikinnitus
kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse menüüs Vehicle Infor-
mation (Sõidukiandmed). Menüüsid on võimalik valida suuna-
tulede lülitushooval olevate
nuppudega.
Vajutage
MENU, et valida menüü
Vehicle Information (Sõiduki-
andmed)
g.
Rehvirõhu jälgimissüsteemi valimi-
seks keerake seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi
vilkuva kujutisega.
Süsteem võtab hoiatustes arvesse
rehvide temperatuuri.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 175

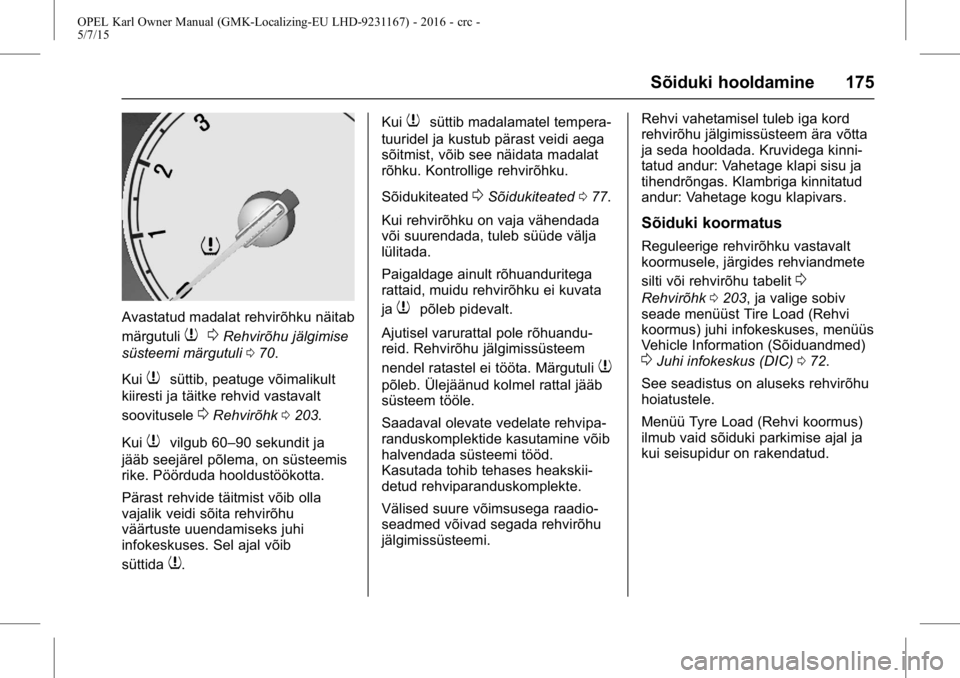

Avastatud madalat rehvirõhku näitab
märgutuli
70Rehvirõhu jälgimise
süsteemi märgutuli 070.
Kui
7süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele
0Rehvirõhk 0203.
Kui
7vilgub 60–90 sekundit ja
jääb seejärel põlema, on süsteemis
rike. Pöörduda hooldustöökotta.
Pärast rehvide täitmist võib olla
vajalik veidi sõita rehvirõhu
väärtuste uuendamiseks juhi
infokeskuses. Sel ajal võib
süttida
7. Kui
7süttib madalamatel tempera-
tuuridel ja kustub pärast veidi aega
sõitmist, võib see näidata madalat
rõhku. Kontrollige rehvirõhku.
Sõidukiteated
0Sõidukiteated 077.
Kui rehvirõhku on vaja vähendada
või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata
ja
7põleb pidevalt.
Ajutisel varurattal pole rõhuandu-
reid. Rehvirõhu jälgimissüsteem
nendel ratastel ei tööta. Märgutuli
7
põleb. Ülejäänud kolmel rattal jääb
süsteem tööle.
Saadaval olevate vedelate rehvipa-
randuskomplektide kasutamine võib
halvendada süsteemi tööd.
Kasutada tohib tehases heakskii-
detud rehviparanduskomplekte.
Välised suure võimsusega raadio-
seadmed võivad segada rehvirõhu
jälgimissüsteemi. Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Kruvidega kinni-
tatud andur: Vahetage klapi sisu ja
tihendrõngas. Klambriga kinnitatud
andur: Vahetage kogu klapivars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit
0
Rehvirõhk
0203, ja valige sobiv
seade menüüst Tire Load (Rehvi
koormus) juhi infokeskuses, menüüs
Vehicle Information (Sõiduandmed)
0Juhi infokeskus (DIC) 072.
See seadistus on aluseks rehvirõhu
hoiatustele.
Menüü Tyre Load (Rehvi koormus)
ilmub vaid sõiduki parkimise ajal ja
kui seisupidur on rakendatud.
