2015.75 OPEL KARL Omaniku käsiraamat (in Estonian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
200 Tehnilised andmed
Sõiduki andmed
Mootori andmed
Müügitähistus1,0
Mootori kood L5Q
Silindrite arv 3
Töömaht [cm³] 999
Mootori võimsus, [kW] / p/min 55
Pöördemoment, [Nm] / p/min 95
Oktaaniarv RON
soovituslik 95
võimalik 98
võimalik 91
Kütus Bensiin
Sooritusvõime
Mootor 1,0
Maksimumkiirus [km/h] ([miili/h])
Käsilülituskäigukast 170 km/h
Automaatkäigukast –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Tehnilised andmed 201

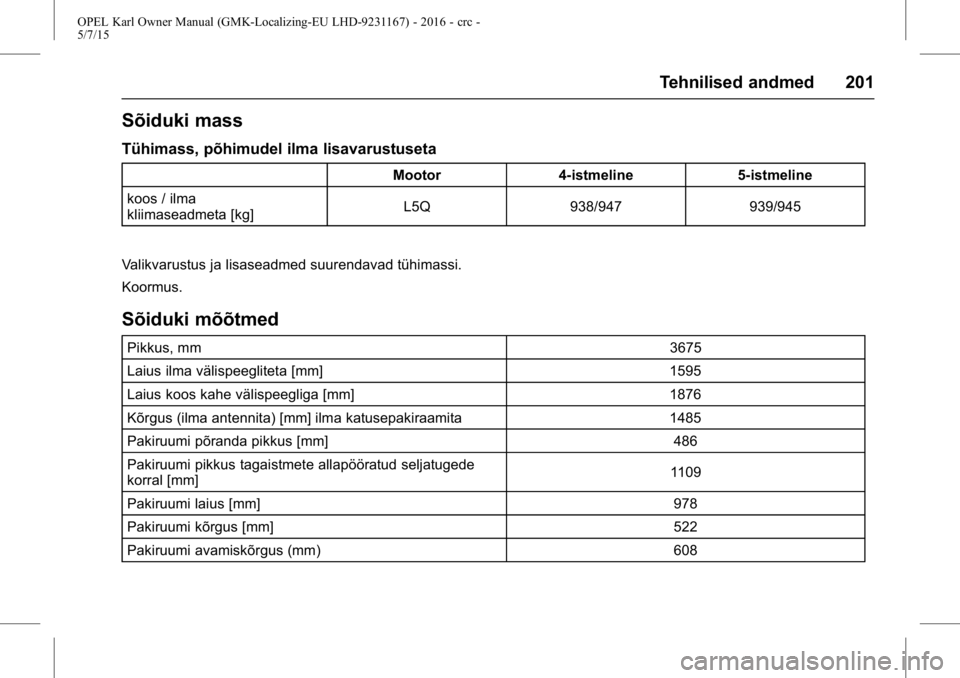

Sõiduki mass
Tühimass, põhimudel ilma lisavarustuseta
Mootor4-istmeline 5-istmeline
koos / ilma
kliimaseadmeta [kg] L5Q
938/947 939/945
Valikvarustus ja lisaseadmed suurendavad tühimassi.
Koormus.
Sõiduki mõõtmed
Pikkus, mm 3675
Laius ilma välispeegliteta [mm] 1595
Laius koos kahe välispeegliga [mm] 1876
Kõrgus (ilma antennita) [mm] ilma katusepakiraamita 1485
Pakiruumi põranda pikkus [mm] 486
Pakiruumi pikkus tagaistmete allapööratud seljatugede
korral [mm] 1109
Pakiruumi laius [mm] 978
Pakiruumi kõrgus [mm] 522
Pakiruumi avamiskõrgus (mm) 608

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
202 Tehnilised andmed

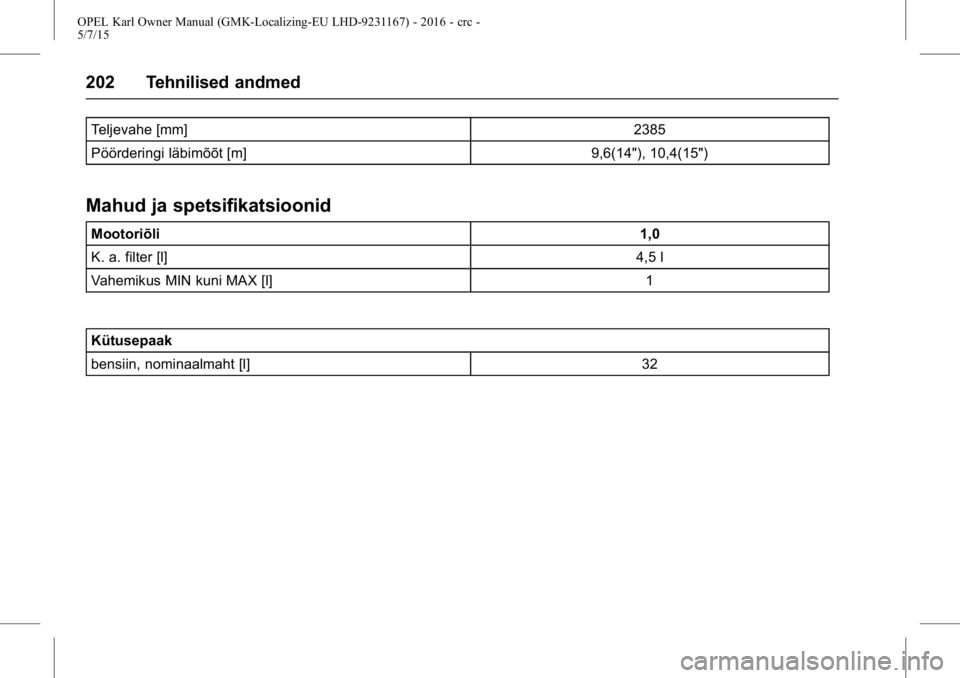

Teljevahe [mm]2385
Pöörderingi läbimõõt [m] 9,6(14"), 10,4(15")
Mahud ja spetsifikatsioonid
Mootoriõli 1,0
K. a. filter [l] 4,5 l
Vahemikus MIN kuni MAX [l] 1
Kütusepaak
bensiin, nominaalmaht [l] 32

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Tehnilised andmed 203

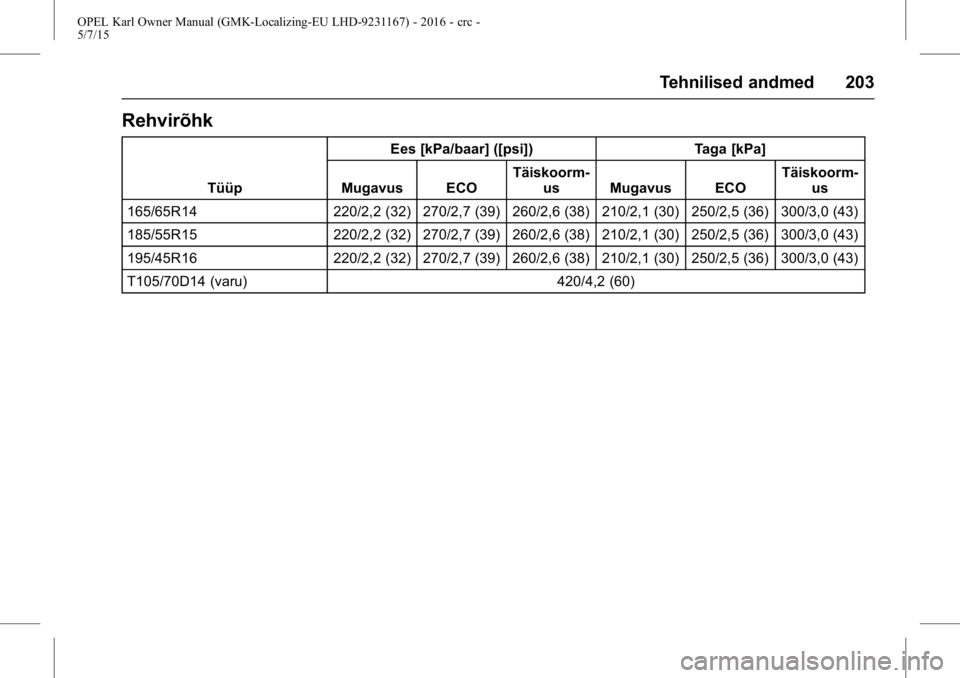

Rehvirõhk
TüüpEes [kPa/baar] ([psi]) Taga [kPa]
Mugavus ECO Täiskoorm-
us Mugavus ECO Täiskoorm-
us
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (varu) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

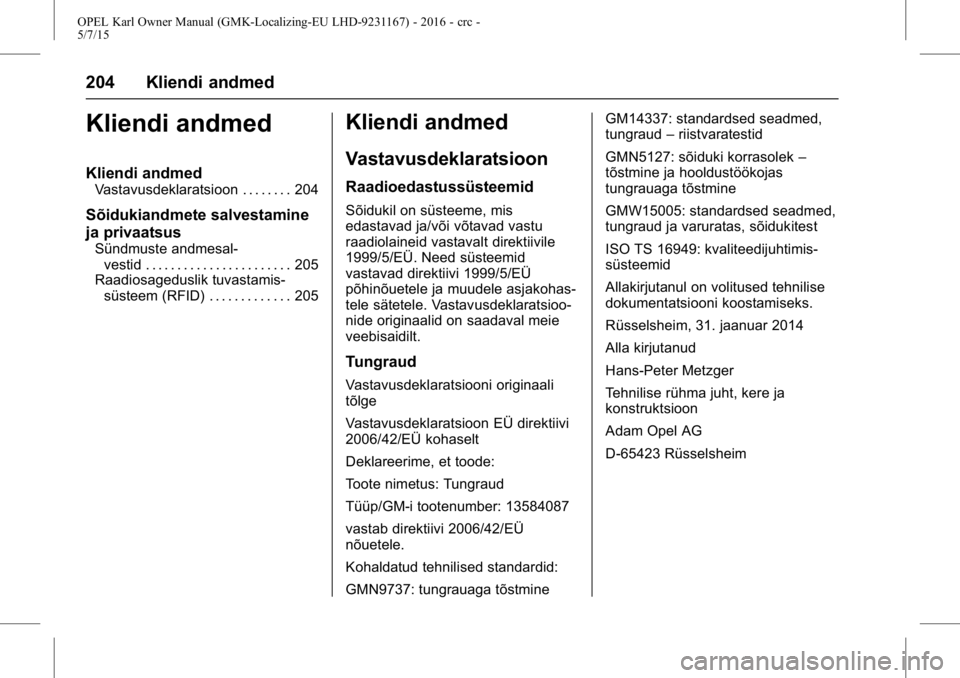

204 Kliendi andmed
Kliendi andmed
Kliendi andmed
Vastavusdeklaratsioon . . . . . . . . 204
Sõidukiandmete salvestamine
ja privaatsus
Sündmuste andmesal-vestid . . . . . . . . . . . . . . . . . . . . . . . 205
Raadiosageduslik tuvastamis-
süsteem (RFID) . . . . . . . . . . . . . 205
Kliendi andmed
Vastavusdeklaratsioon
Raadioedastussüsteemid
Sõidukil on süsteeme, mis
edastavad ja/või võtavad vastu
raadiolaineid vastavalt direktiivile
1999/5/EÜ. Need süsteemid
vastavad direktiivi 1999/5/EÜ
põhinõuetele ja muudele asjakohas-
tele sätetele. Vastavusdeklaratsioo-
nide originaalid on saadaval meie
veebisaidilt.
Tungraud
Vastavusdeklaratsiooni originaali
tõlge
Vastavusdeklaratsioon EÜ direktiivi
2006/42/EÜ kohaselt
Deklareerime, et toode:
Toote nimetus: Tungraud
Tüüp/GM-i tootenumber: 13584087
vastab direktiivi 2006/42/EÜ
nõuetele.
Kohaldatud tehnilised standardid:
GMN9737: tungrauaga tõstmine GM14337: standardsed seadmed,
tungraud
–riistvaratestid
GMN5127: sõiduki korrasolek –
tõstmine ja hooldustöökojas
tungrauaga tõstmine
GMW15005: standardsed seadmed,
tungraud ja varuratas, sõidukitest
ISO TS 16949: kvaliteedijuhtimis-
süsteemid
Allakirjutanul on volitused tehnilise
dokumentatsiooni koostamiseks.
Rüsselsheim, 31. jaanuar 2014
Alla kirjutanud
Hans-Peter Metzger
Tehnilise rühma juht, kere ja
konstruktsioon
Adam Opel AG
D-65423 Rüsselsheim

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Kliendi andmed 205

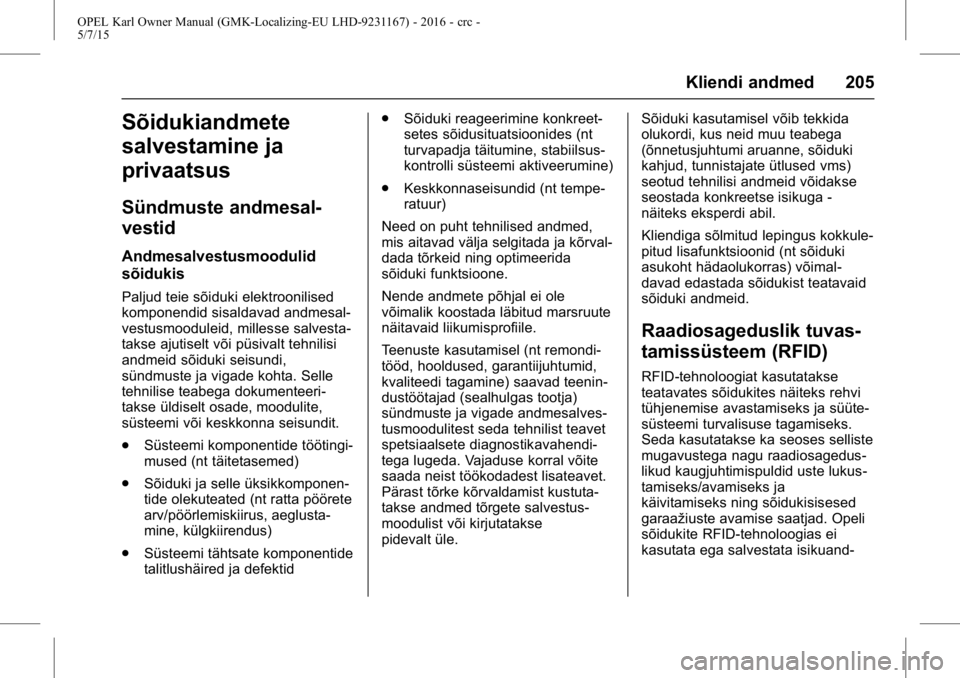

Sõidukiandmete
salvestamine ja
privaatsus
Sündmuste andmesal-
vestid
Andmesalvestusmoodulid
sõidukis
Paljud teie sõiduki elektroonilised
komponendid sisaldavad andmesal-
vestusmooduleid, millesse salvesta-
takse ajutiselt või püsivalt tehnilisi
andmeid sõiduki seisundi,
sündmuste ja vigade kohta. Selle
tehnilise teabega dokumenteeri-
takse üldiselt osade, moodulite,
süsteemi või keskkonna seisundit.
.Süsteemi komponentide töötingi-
mused (nt täitetasemed)
. Sõiduki ja selle üksikkomponen-
tide olekuteated (nt ratta pöörete
arv/pöörlemiskiirus, aeglusta-
mine, külgkiirendus)
. Süsteemi tähtsate komponentide
talitlushäired ja defektid .
Sõiduki reageerimine konkreet-
setes sõidusituatsioonides (nt
turvapadja täitumine, stabiilsus-
kontrolli süsteemi aktiveerumine)
. Keskkonnaseisundid (nt tempe-
ratuur)
Need on puht tehnilised andmed,
mis aitavad välja selgitada ja kõrval-
dada tõrkeid ning optimeerida
sõiduki funktsioone.
Nende andmete põhjal ei ole
võimalik koostada läbitud marsruute
näitavaid liikumisprofiile.
Teenuste kasutamisel (nt remondi-
tööd, hooldused, garantiijuhtumid,
kvaliteedi tagamine) saavad teenin-
dustöötajad (sealhulgas tootja)
sündmuste ja vigade andmesalves-
tusmoodulitest seda tehnilist teavet
spetsiaalsete diagnostikavahendi-
tega lugeda. Vajaduse korral võite
saada neist töökodadest lisateavet.
Pärast tõrke kõrvaldamist kustuta-
takse andmed tõrgete salvestus-
moodulist või kirjutatakse
pidevalt üle. Sõiduki kasutamisel võib tekkida
olukordi, kus neid muu teabega
(õnnetusjuhtumi aruanne, sõiduki
kahjud, tunnistajate ütlused vms)
seotud tehnilisi andmeid võidakse
seostada konkreetse isikuga -
näiteks eksperdi abil.
Kliendiga sõlmitud lepingus kokkule-
pitud lisafunktsioonid (nt sõiduki
asukoht hädaolukorras) võimal-
davad edastada sõidukist teatavaid
sõiduki andmeid.
Raadiosageduslik tuvas-
tamissüsteem (RFID)
RFID-tehnoloogiat kasutatakse
teatavates sõidukites näiteks rehvi
tühjenemise avastamiseks ja süüte-
süsteemi turvalisuse tagamiseks.
Seda kasutatakse ka seoses selliste
mugavustega nagu raadiosagedus-
likud kaugjuhtimispuldid uste lukus-
tamiseks/avamiseks ja
käivitamiseks ning sõidukisisesed
garaažiuste avamise saatjad. Opeli
sõidukite RFID-tehnoloogias ei
kasutata ega salvestata isikuand-

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
206 Kliendi andmed
meid ning need ei ole ühendatud
ühegi muu Opeli süsteemiga, mis
sisaldab isikuandmeid.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sisujuht 207
SisujuhtA
ABS pidurisüsteem . . . . . . . . . . . . . 140
AknadManuaalne . . . . . . . . . . . . . . . . . . . . . 26
Soojendusega, tagumised . . . . . . 28
Toide . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Aku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 Käivitamine teiselt akult . . . . . . . 186
Tühjenemise vastane kaitse . . . . 88
Aku laadimise märgutuli . . . . . . . . . 67
Alarmsüsteem
Vargusvastane . . . . . . . . . . . . . . . . . . 23
AM-FM raadio . . . . . . . . . . . . . . . . . . . 99
Andmesalvestised, sündmus . . . 205
Andmesilt . . . . . . . . . . . . . . . . . . . . . . . 199
Armatuurlaua valgustus . . . . . . . . . 166
Armatuurlaud Panipaik . . . . . . . . . . . . . . . . . . . . . . . . 50
Ülevaade . . . . . . . . . . . . . . . . . . . . . . . . 9
Audiosüsteem Vargusvastane kaitse . . . . . . . . . . . 89
Auto välimuse eest hoolitsemine Salong . . . . . . . . . . . . . . . . . . . . . . . . 190
Välimus . . . . . . . . . . . . . . . . . . . . . . . 189
Automaatne Mootori peatumis-/käivitu-misfunktsioon . . . . . . . . . . . . . . . 136
Automaatpeatumise režiim . . . . . . 71
B
Blokeerumisvastane pidurisüs-
teem (ABS)
Hoiatustuli . . . . . . . . . . . . . . . . . . . . . . 68
Bluetooth
Ülevaade . . . . . . . . . . . . . . . . . . . . . .114
E
Eesmised suunatuled . . . . . . . . . . . 163
ElektrisüsteemArmatuurlaua kaitsmeplokk . . . 170
Kaitsmed . . . . . . . . . . . . . . . . . . . . . 167
Mootoriruumi kaitsmeplokk . . . 168
Elektrooniline kliimaseadme- süsteem . . . . . . . . . . . . . . . . . . . . . . . 127
Elektrooniline stabiilsuskon- troll . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Elektroonilise stabiilsuskon- trolli (ESC) väljalülitatuse
märgutuli . . . . . . . . . . . . . . . . . . . . . . . 69
Elektroonilise stabiilsuskon- trolli märgutuli . . . . . . . . . . . . . . . . . . 69
Esiistme asendid Reguleerimine . . . . . . . . . . . . . . . . . . 32
Esiistmed Reguleerimine . . . . . . . . . . . . . . . . . . 32
Soojendus . . . . . . . . . . . . . . . . . . . . . . 34
Esiistmete soojendus . . . . . . . . . . . . 34
