160 Sõiduki hooldamine
Sõiduki aku laadimine
{Hoiatus
Peatamis-käivitumissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult
0
Käivitamine teiselt akult 0186.
Hoiatussilt
Sümbolite tähendused:
.
Sädemed, lahtine tuli ja suitseta-
mine on keelatud.
. Varjake alati silmi. Plahvatusoht-
likud gaasid võivad põhjustada
pimedaksjäämist või tervisekah-
justusi.
. Hoidke sõiduki akut lastele kätte-
saamatus kohas.
. Sõiduki aku sisaldab väävel-
hapet, mis võib põhjustada
pimedaksjäämist või tõsiseid
põletusi.
. Lisateavet vt omaniku käsiraa-
matust.
. Sõiduki aku läheduses võib
leiduda plahvatusohtlikku gaasi.Klaasipuhasti harja
vahetamine
Esiklaasipuhasti harjad
Tõsta klaasipuhasti hoob üles.
Vajutada vabastushooba ja eemal-
dada puhasti hari.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge
ja suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 161

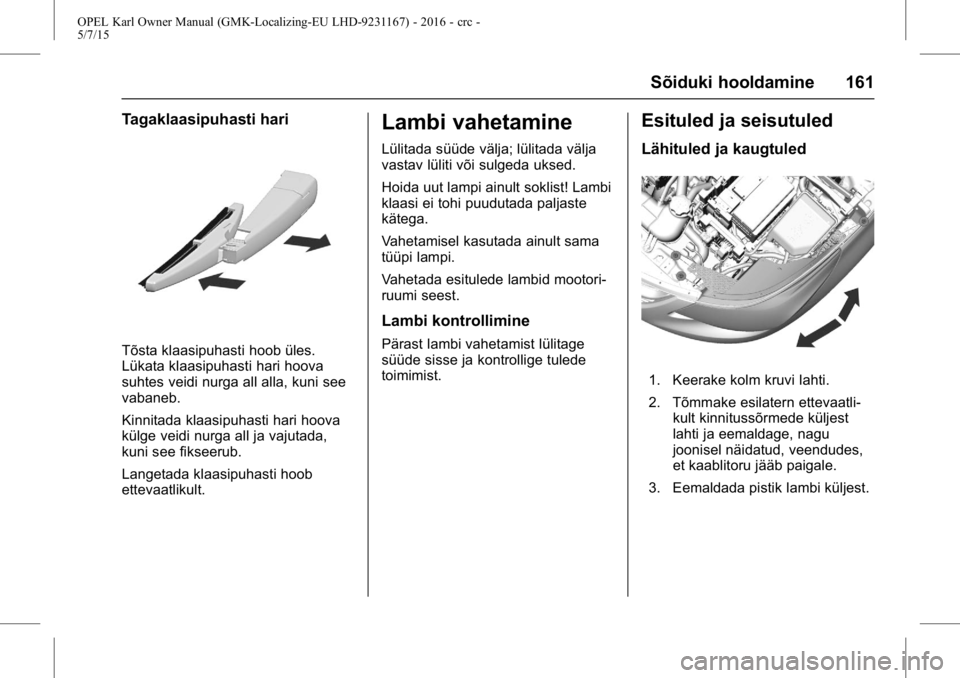

Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Lükata klaasipuhasti hari hoova
suhtes veidi nurga all alla, kuni see
vabaneb.
Kinnitada klaasipuhasti hari hoova
külge veidi nurga all ja vajutada,
kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi
klaasi ei tohi puudutada paljaste
kätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid mootori-
ruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Esituled ja seisutuled
Lähituled ja kaugtuled
1. Keerake kolm kruvi lahti.
2. Tõmmake esilatern ettevaatli-kult kinnitussõrmede küljest
lahti ja eemaldage, nagu
joonisel näidatud, veendudes,
et kaablitoru jääb paigale.
3. Eemaldada pistik lambi küljest.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
162 Sõiduki hooldamine

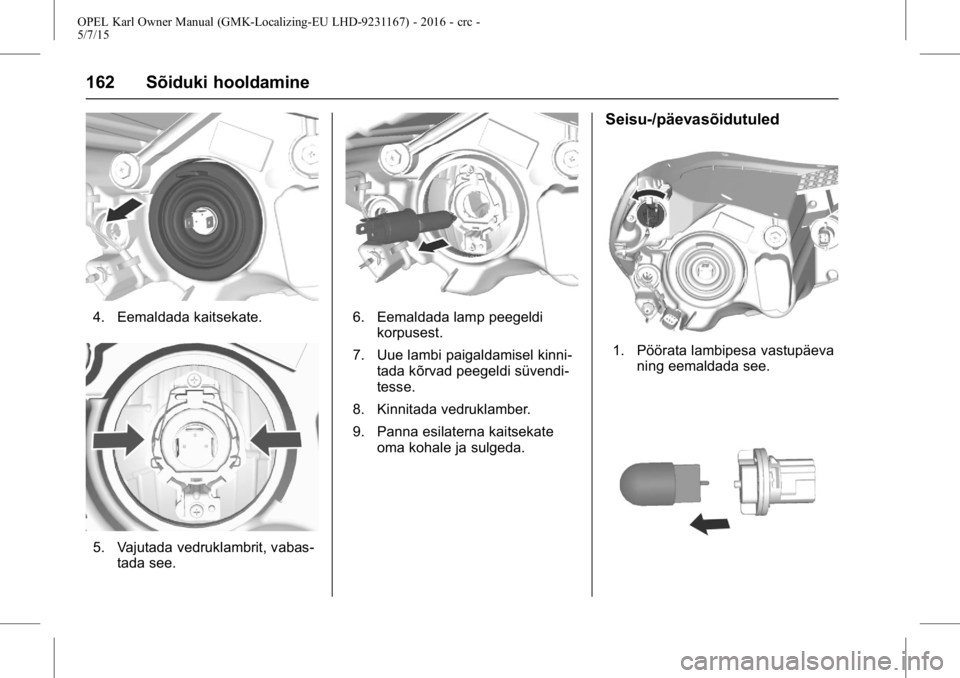

4. Eemaldada kaitsekate.
5. Vajutada vedruklambrit, vabas-tada see.
6. Eemaldada lamp peegeldikorpusest.
7. Uue lambi paigaldamisel kinni- tada kõrvad peegeldi süvendi-
tesse.
8. Kinnitada vedruklamber.
9. Panna esilaterna kaitsekate oma kohale ja sulgeda.
Seisu-/päevasõidutuled
1. Pöörata lambipesa vastupäevaning eemaldada see.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 163
2. Eemaldada lamp lambipesastja vahetada.
3. Panna lambipesa peegeldisse ja pöörata päripäeva.

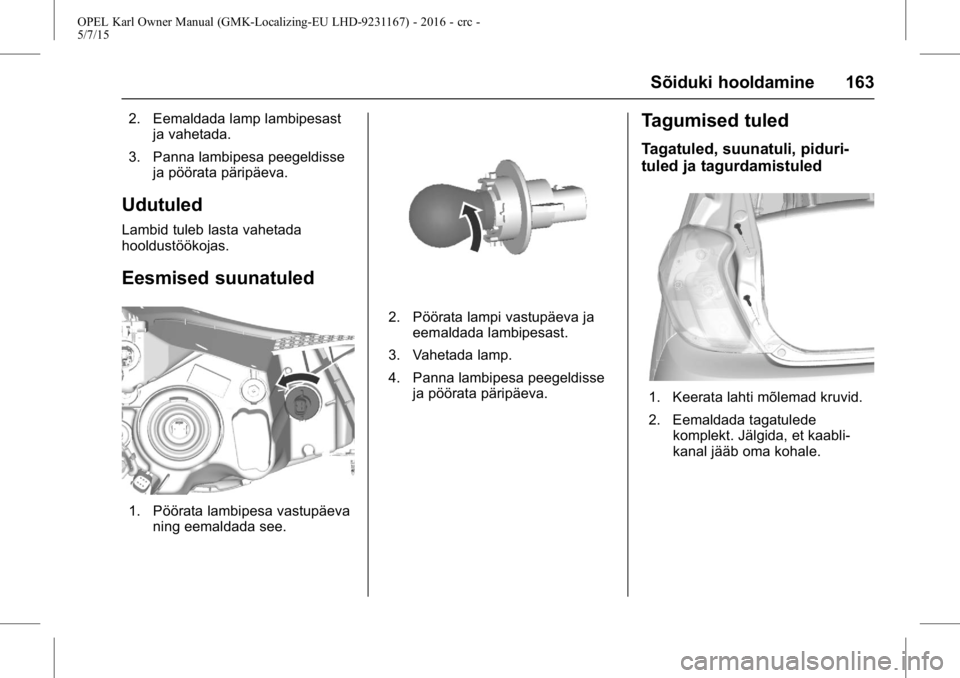

Udutuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Eesmised suunatuled
1. Pöörata lambipesa vastupäevaning eemaldada see.
2. Pöörata lampi vastupäeva ja
eemaldada lambipesast.
3. Vahetada lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Tagumised tuled
Tagatuled, suunatuli, piduri-
tuled ja tagurdamistuled
1. Keerata lahti mõlemad kruvid.
2. Eemaldada tagatuledekomplekt. Jälgida, et kaabli-
kanal jääb oma kohale.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
164 Sõiduki hooldamine

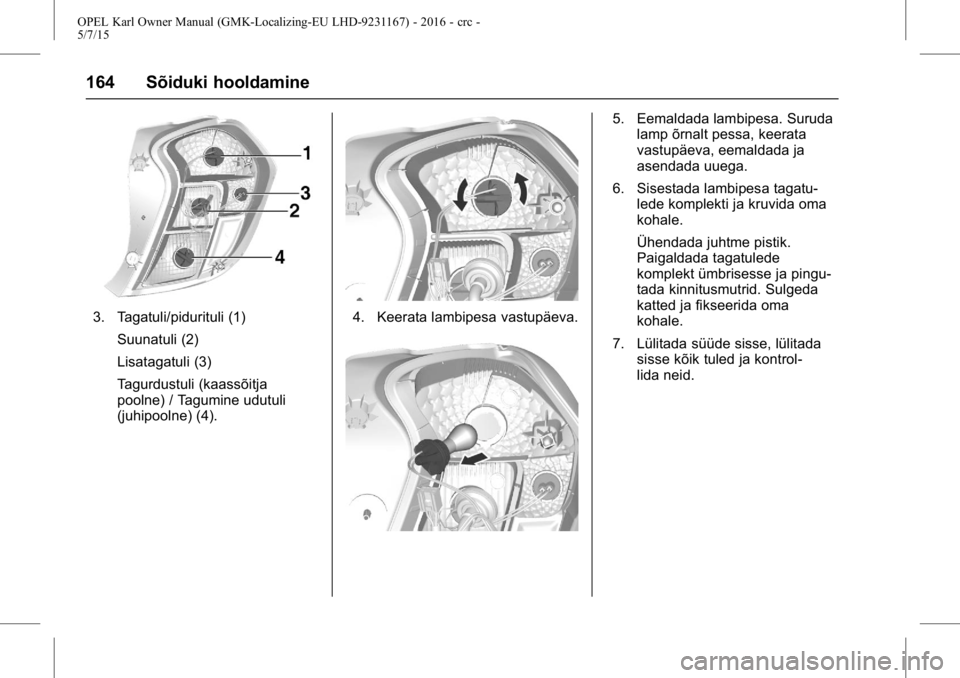

3. Tagatuli/pidurituli (1)Suunatuli (2)
Lisatagatuli (3)
Tagurdustuli (kaassõitja
poolne) / Tagumine udutuli
(juhipoolne) (4).4. Keerata lambipesa vastupäeva.
5. Eemaldada lambipesa. Surudalamp õrnalt pessa, keerata
vastupäeva, eemaldada ja
asendada uuega.
6. Sisestada lambipesa tagatu- lede komplekti ja kruvida oma
kohale.
Ühendada juhtme pistik.
Paigaldada tagatulede
komplekt ümbrisesse ja pingu-
tada kinnitusmutrid. Sulgeda
katted ja fikseerida oma
kohale.
7. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrol-
lida neid.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 165

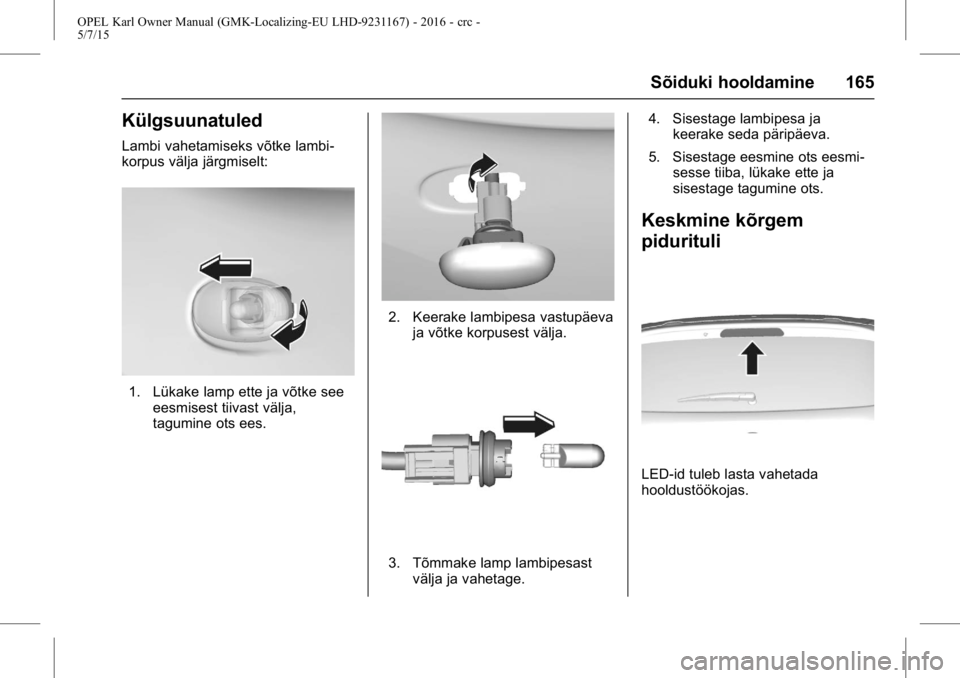

Külgsuunatuled
Lambi vahetamiseks võtke lambi-
korpus välja järgmiselt:
1. Lükake lamp ette ja võtke seeeesmisest tiivast välja,
tagumine ots ees.
2. Keerake lambipesa vastupäevaja võtke korpusest välja.
3. Tõmmake lamp lambipesastvälja ja vahetage. 4. Sisestage lambipesa ja
keerake seda päripäeva.
5. Sisestage eesmine ots eesmi- sesse tiiba, lükake ette ja
sisestage tagumine ots.
Keskmine kõrgem
pidurituli
LED-id tuleb lasta vahetada
hooldustöökojas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
166 Sõiduki hooldamine

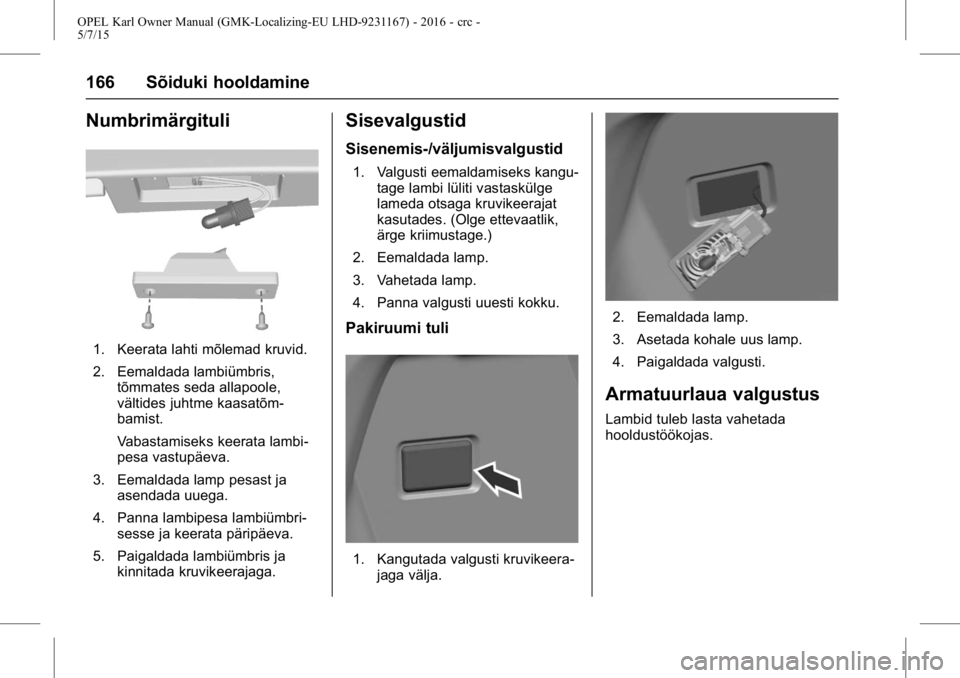

Numbrimärgituli
1. Keerata lahti mõlemad kruvid.
2. Eemaldada lambiümbris,tõmmates seda allapoole,
vältides juhtme kaasatõm-
bamist.
Vabastamiseks keerata lambi-
pesa vastupäeva.
3. Eemaldada lamp pesast ja asendada uuega.
4. Panna lambipesa lambiümbri- sesse ja keerata päripäeva.
5. Paigaldada lambiümbris ja kinnitada kruvikeerajaga.
Sisevalgustid
Sisenemis-/väljumisvalgustid
1. Valgusti eemaldamiseks kangu-
tage lambi lüliti vastaskülge
lameda otsaga kruvikeerajat
kasutades. (Olge ettevaatlik,
ärge kriimustage.)
2. Eemaldada lamp.
3. Vahetada lamp.
4. Panna valgusti uuesti kokku.
Pakiruumi tuli
1. Kangutada valgusti kruvikeera- jaga välja.
2. Eemaldada lamp.
3. Asetada kohale uus lamp.
4. Paigaldada valgusti.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sõiduki hooldamine 167

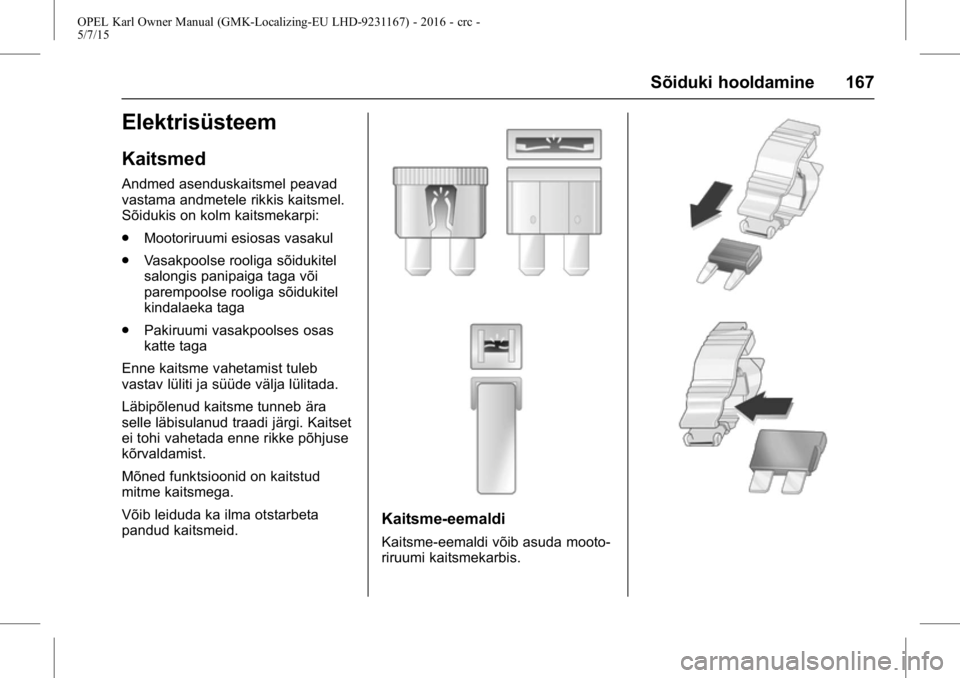

Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi:
.Mootoriruumi esiosas vasakul
. Vasakpoolse rooliga sõidukitel
salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
. Pakiruumi vasakpoolses osas
katte taga
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära
selle läbisulanud traadi järgi. Kaitset
ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda mooto-
riruumi kaitsmekarbis.
