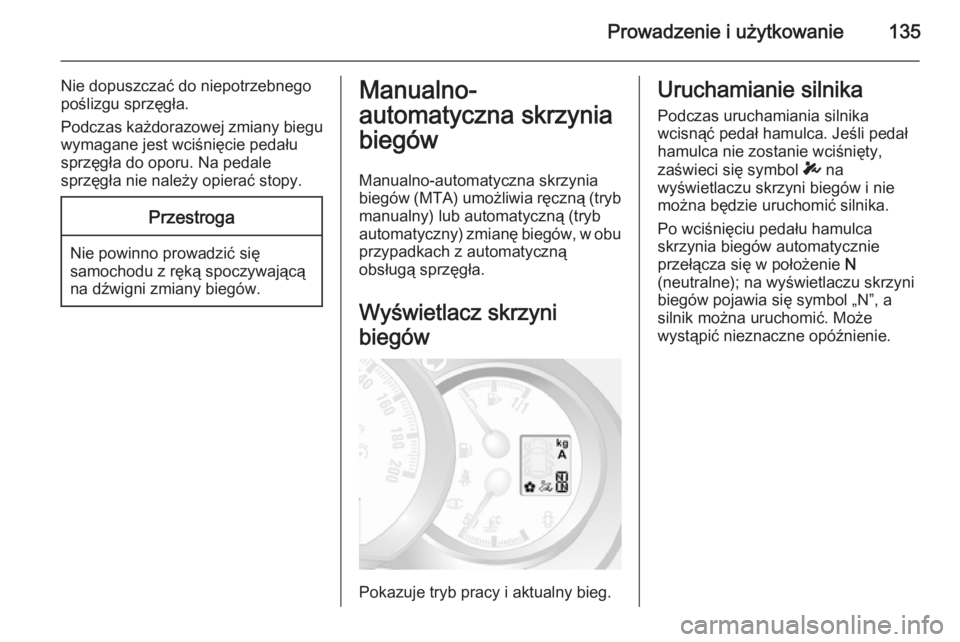

Prowadzenie i użytkowanie135
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Manualno-
automatyczna skrzynia
biegów
Manualno-automatyczna skrzynia
biegów (MTA) umożliwia ręczną (tryb
manualny) lub automatyczną (tryb
automatyczny) zmianę biegów, w obu przypadkach z automatyczną
obsługą sprzęgła.
Wyświetlacz skrzyni
biegów
Pokazuje tryb pracy i aktualny bieg.
Uruchamianie silnika Podczas uruchamiania silnika
wcisnąć pedał hamulca. Jeśli pedał
hamulca nie zostanie wciśnięty,
zaświeci się symbol T na
wyświetlaczu skrzyni biegów i nie można będzie uruchomić silnika.
Po wciśnięciu pedału hamulca
skrzynia biegów automatycznie
przełącza się w położenie N
(neutralne); na wyświetlaczu skrzyni
biegów pojawia się symbol „N”, a
silnik można uruchomić. Może
wystąpić nieznaczne opóźnienie.

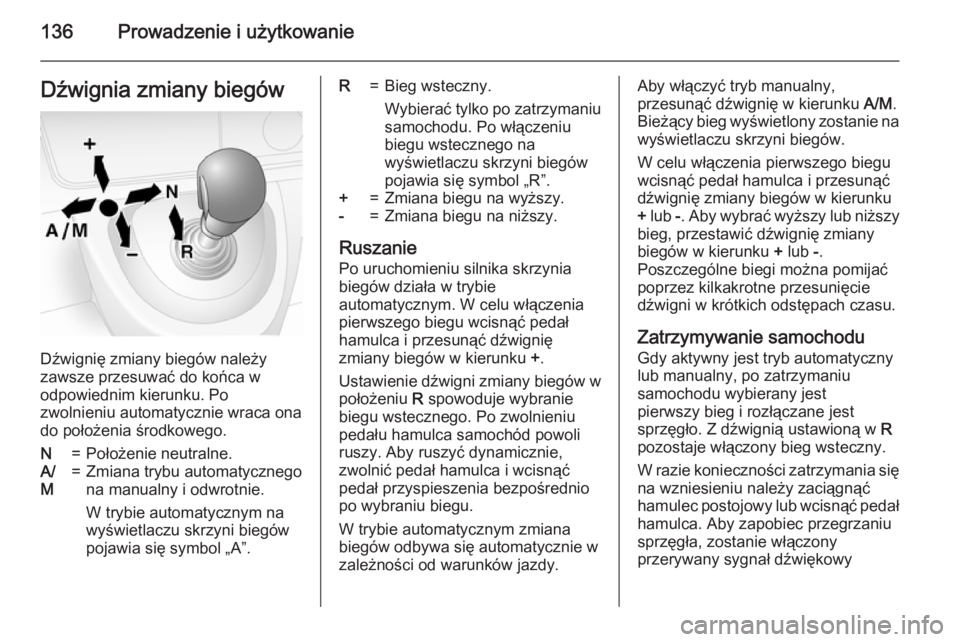

136Prowadzenie i użytkowanieDźwignia zmiany biegów
Dźwignię zmiany biegów należy
zawsze przesuwać do końca w
odpowiednim kierunku. Po
zwolnieniu automatycznie wraca ona
do położenia środkowego.
N=Położenie neutralne.A/
M=Zmiana trybu automatycznego
na manualny i odwrotnie.
W trybie automatycznym na
wyświetlaczu skrzyni biegów
pojawia się symbol „A”.R=Bieg wsteczny.
Wybierać tylko po zatrzymaniu
samochodu. Po włączeniu
biegu wstecznego na
wyświetlaczu skrzyni biegów
pojawia się symbol „R”.+=Zmiana biegu na wyższy.-=Zmiana biegu na niższy.
Ruszanie
Po uruchomieniu silnika skrzynia
biegów działa w trybie
automatycznym. W celu włączenia
pierwszego biegu wcisnąć pedał
hamulca i przesunąć dźwignię
zmiany biegów w kierunku +.
Ustawienie dźwigni zmiany biegów w
położeniu R spowoduje wybranie
biegu wstecznego. Po zwolnieniu
pedału hamulca samochód powoli
ruszy. Aby ruszyć dynamicznie,
zwolnić pedał hamulca i wcisnąć
pedał przyspieszenia bezpośrednio
po wybraniu biegu.
W trybie automatycznym zmiana
biegów odbywa się automatycznie w zależności od warunków jazdy.
Aby włączyć tryb manualny,
przesunąć dźwignię w kierunku A/M.
Bieżący bieg wyświetlony zostanie na
wyświetlaczu skrzyni biegów.
W celu włączenia pierwszego biegu
wcisnąć pedał hamulca i przesunąć
dźwignię zmiany biegów w kierunku
+ lub -. Aby wybrać wyższy lub niższy
bieg, przestawić dźwignię zmiany
biegów w kierunku + lub -.
Poszczególne biegi można pomijać
poprzez kilkakrotne przesunięcie
dźwigni w krótkich odstępach czasu.
Zatrzymywanie samochodu Gdy aktywny jest tryb automatyczny
lub manualny, po zatrzymaniu
samochodu wybierany jest
pierwszy bieg i rozłączane jest
sprzęgło. Z dźwignią ustawioną w R
pozostaje włączony bieg wsteczny.
W razie konieczności zatrzymania się na wzniesieniu należy zaciągnąć
hamulec postojowy lub wcisnąć pedał hamulca. Aby zapobiec przegrzaniu
sprzęgła, zostanie włączony
przerywany sygnał dźwiękowy

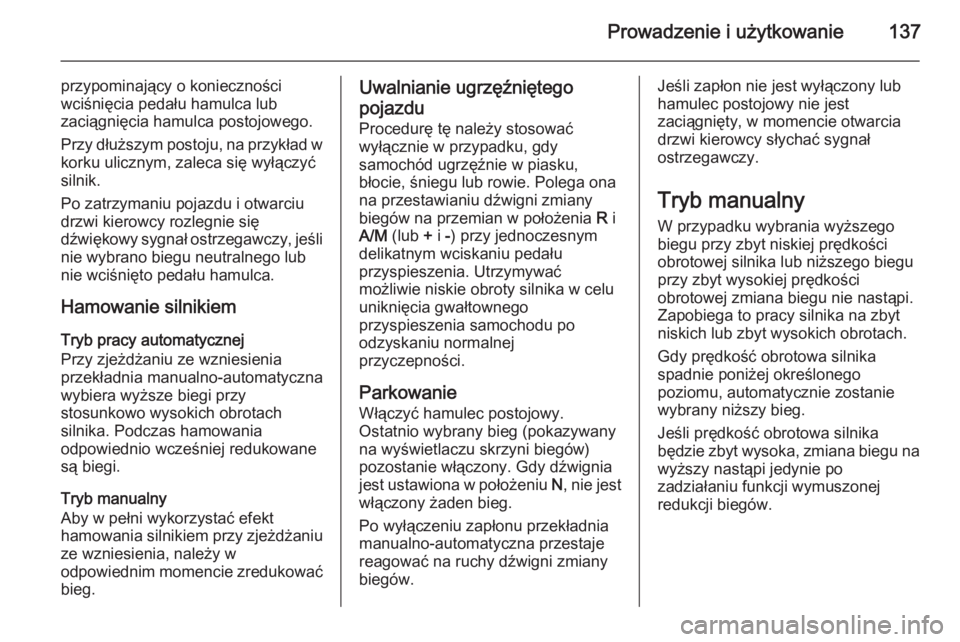

Prowadzenie i użytkowanie137
przypominający o konieczności
wciśnięcia pedału hamulca lub
zaciągnięcia hamulca postojowego.
Przy dłuższym postoju, na przykład w
korku ulicznym, zaleca się wyłączyć
silnik.
Po zatrzymaniu pojazdu i otwarciu
drzwi kierowcy rozlegnie się
dźwiękowy sygnał ostrzegawczy, jeśli nie wybrano biegu neutralnego lubnie wciśnięto pedału hamulca.
Hamowanie silnikiem
Tryb pracy automatycznej
Przy zjeżdżaniu ze wzniesienia
przekładnia manualno-automatyczna
wybiera wyższe biegi przy
stosunkowo wysokich obrotach
silnika. Podczas hamowania
odpowiednio wcześniej redukowane są biegi.
Tryb manualny
Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg.Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku,
błocie, śniegu lub rowie. Polega ona
na przestawianiu dźwigni zmiany
biegów na przemian w położenia R i
A/M (lub + i -) przy jednoczesnym
delikatnym wciskaniu pedału
przyspieszenia. Utrzymywać
możliwie niskie obroty silnika w celu
uniknięcia gwałtownego
przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie
Włączyć hamulec postojowy.
Ostatnio wybrany bieg (pokazywany
na wyświetlaczu skrzyni biegów)
pozostanie włączony. Gdy dźwignia
jest ustawiona w położeniu N, nie jest
włączony żaden bieg.
Po wyłączeniu zapłonu przekładnia
manualno-automatyczna przestaje
reagować na ruchy dźwigni zmiany
biegów.Jeśli zapłon nie jest wyłączony lub
hamulec postojowy nie jest
zaciągnięty, w momencie otwarcia
drzwi kierowcy słychać sygnał
ostrzegawczy.
Tryb manualny W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości
obrotowej silnika lub niższego biegu przy zbyt wysokiej prędkości
obrotowej zmiana biegu nie nastąpi.
Zapobiega to pracy silnika na zbyt
niskich lub zbyt wysokich obrotach.
Gdy prędkość obrotowa silnika
spadnie poniżej określonego
poziomu, automatycznie zostanie
wybrany niższy bieg.
Jeśli prędkość obrotowa silnika
będzie zbyt wysoka, zmiana biegu na
wyższy nastąpi jedynie po
zadziałaniu funkcji wymuszonej
redukcji biegów.

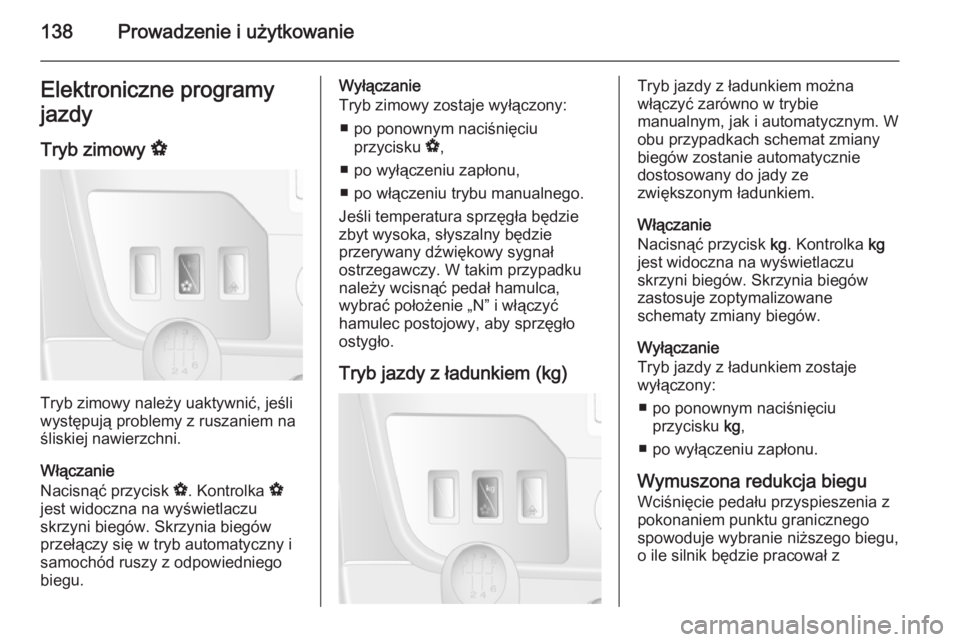

138Prowadzenie i użytkowanieElektroniczne programyjazdy
Tryb zimowy V
Tryb zimowy należy uaktywnić, jeśli
występują problemy z ruszaniem na
śliskiej nawierzchni.
Włączanie
Nacisnąć przycisk V. Kontrolka V
jest widoczna na wyświetlaczu skrzyni biegów. Skrzynia biegów
przełączy się w tryb automatyczny i
samochód ruszy z odpowiedniego
biegu.
Wyłączanie
Tryb zimowy zostaje wyłączony:
■ po ponownym naciśnięciu przycisku V,
■ po wyłączeniu zapłonu,
■ po włączeniu trybu manualnego.
Jeśli temperatura sprzęgła będzie
zbyt wysoka, słyszalny będzie
przerywany dźwiękowy sygnał
ostrzegawczy. W takim przypadku
należy wcisnąć pedał hamulca,
wybrać położenie „N” i włączyć
hamulec postojowy, aby sprzęgło
ostygło.
Tryb jazdy z ładunkiem (kg)Tryb jazdy z ładunkiem można
włączyć zarówno w trybie
manualnym, jak i automatycznym. W
obu przypadkach schemat zmiany
biegów zostanie automatycznie
dostosowany do jady ze
zwiększonym ładunkiem.
Włączanie
Nacisnąć przycisk kg. Kontrolka kg
jest widoczna na wyświetlaczu
skrzyni biegów. Skrzynia biegów
zastosuje zoptymalizowane
schematy zmiany biegów.
Wyłączanie
Tryb jazdy z ładunkiem zostaje
wyłączony:
■ po ponownym naciśnięciu przycisku kg,
■ po wyłączeniu zapłonu.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia z
pokonaniem punktu granicznego
spowoduje wybranie niższego biegu,
o ile silnik będzie pracował z

Prowadzenie i użytkowanie139
odpowiednią prędkością obrotową.
Pełna moc silnika zostaje
wykorzystana do przyspieszenia.
W przypadku zbyt wysokiej prędkości obrotowej silnika skrzynia biegów
automatycznie włącza wyższy bieg,
nawet w trybie manualnym. Bez
użycia wymuszonej redukcji biegu
taka automatyczna zmiana biegu na
wyższy nie następuje w trybie
manualnym.
Usterka
W razie wystąpienia usterki, na
wyświetlaczu skrzyni biegów pojawia
się symbol W. Jazdę można
kontynuować, zachowując
ostrożność i rozwagę.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu Jeśli przerwa w dopływie prądu
wystąpi w sytuacji, gdy wybrany jest
któryś z biegów, sprzęgło nie
zostanie rozłączone. Samochód jest
wówczas unieruchomiony.Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 195.
W przypadku gdy przyczyną usterki nie jest rozładowanie akumulatora
pojazdu należy zwrócić się o pomoc
do warsztatu.
Jeśli nie można wybrać położenia
neutralnego, samochód można
wyłącznie odholować z uniesionymi
kołami napędowymi 3 198.
Holowanie awaryjne 3 198.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 91.

140Prowadzenie i użytkowanieUkład ABSUkład ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Lampka kontrolna u 3 92.
Usterka Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
informacyjnym kierowcy, występuje
usterka w układzie ABS. Układhamulcowy działa nadal, jednak bez
układu przeciwdziałającego
blokowaniu kół podczas hamowania.9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone, a na wyświetlaczu
informacyjnym kierowcy widoczny
jest komunikat USTERKA
HAMULCÓW . Należy skorzystać z
pomocy warsztatu.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy9 Ostrzeżenie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie
całkowicie opuścić dźwignię.

Prowadzenie i użytkowanie141Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał
hamulca nożnego.
Lampka kontrolna R 3 91.
Parkowanie 3 130.
Dźwignia hamulca postojowego
wracająca do położenia
spoczynkowego
W niektórych wersjach pojazdu
dźwignia hamulca postojowego
wraca do pozycji poziomej także przy włączonym hamulcu postojowym.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający i opuścić ją z powrotem
do pozycji poziomej.
Aby zaciągnąć hamulec postojowy,
pociągnąć dźwignię do góry i zwolnić. Dźwignia wróci do pozycji poziomej.
System Brake Assist System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Brake Assist nie jest
dostępny podczas działania funkcji
Autostop. System stop-start 3 127.System Hill Start Assist
System zapobiega stoczeniu się
pojazdu podczas ruszania na
wzniesieniach.
Po zwolnieniu hamulca zasadniczego
po uprzednim zatrzymaniu się na pochyłości (przy dźwigni zmiany
biegów w położeniu pierwszego lub wstecznego biegu) hamulce
pozostaną włączone przez dalsze
2 sekundy. Hamulce zostaną
zwolnione automatycznie, gdy
samochód zacznie przyspieszać.Przestroga
System Hill Start Assist nie może
całkowicie zapobiec stoczeniu się
pojazdu we wszystkich sytuacjach (bardzo strome wzniesienia itp.).
W razie potrzeby nacisnąć pedał hamulca zasadniczego, aby
zapobiec stoczeniu się pojazdu do
przodu lub do tyłu.
Gdy włączona jest funkcja Autostop,
system Hill Start Assist jest
nieaktywny. System stop-start 3 127.

142Prowadzenie i użytkowanieUkłady kontroli jazdyUkład kontroli trakcji
Układ kontroli trakcji (TC) stanowi
część elektronicznego układu
stabilizacji toru jazdy (ESP® Plus
),
który w razie potrzeby poprawia
stabilność samochodu, niezależnie
od typu nawierzchni i przyczepności opon, poprzez zapobieganie
poślizgom poszczególnych kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej
nawierzchni.
Układ kontroli trakcji jest gotowy do pracy zaraz po włączeniu zapłonu i
zgaśnięciu lampki kontrolnej b na
zestawie wskaźników. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 95.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 92.
System stabilizacji przyczepy (TSA)
3 156.
Funkcja zwiększonej
przyczepności
W razie potrzeby na miękkim gruncie,
nawierzchniach pokrytych błotem lub
śniegiem układ kontroli trakcji (TC)
można wyłączyć, aby zwiększyć
przyczepność pojazdu:
Nacisnąć przycisk Ø na desce
rozdzielczej.
