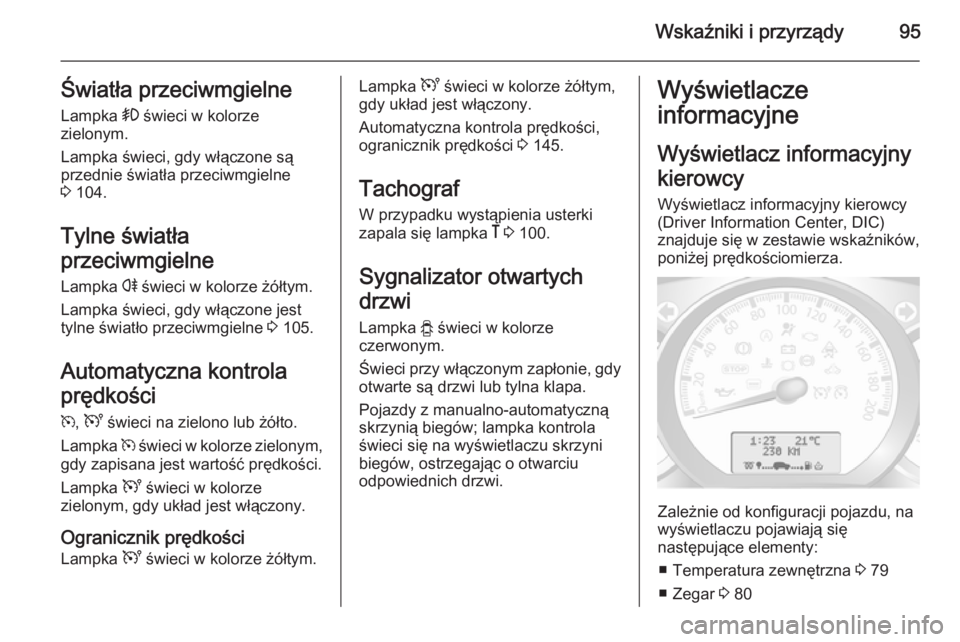

Wskaźniki i przyrządy95Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 104.
Tylne światła
przeciwmgielne Lampka r świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 105.
Automatyczna kontrola
prędkości
m , U świeci na zielono lub żółto.
Lampka m świeci w kolorze zielonym,
gdy zapisana jest wartość prędkości.
Lampka U świeci w kolorze
zielonym, gdy układ jest włączony.
Ogranicznik prędkości Lampka U świeci w kolorze żółtym.Lampka
U świeci w kolorze żółtym,
gdy układ jest włączony.
Automatyczna kontrola prędkości,
ogranicznik prędkości 3 145.
Tachograf W przypadku wystąpienia usterki
zapala się lampka & 3 100.
Sygnalizator otwartych
drzwi
Lampka y świeci w kolorze
czerwonym.
Świeci przy włączonym zapłonie, gdy
otwarte są drzwi lub tylna klapa.
Pojazdy z manualno-automatyczną
skrzynią biegów; lampka kontrola
świeci się na wyświetlaczu skrzyni
biegów, ostrzegając o otwarciu
odpowiednich drzwi.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w zestawie wskaźników, poniżej prędkościomierza.
Zależnie od konfiguracji pojazdu, na
wyświetlaczu pojawiają się
następujące elementy:
■ Temperatura zewnętrzna 3 79
■ Zegar 3 80

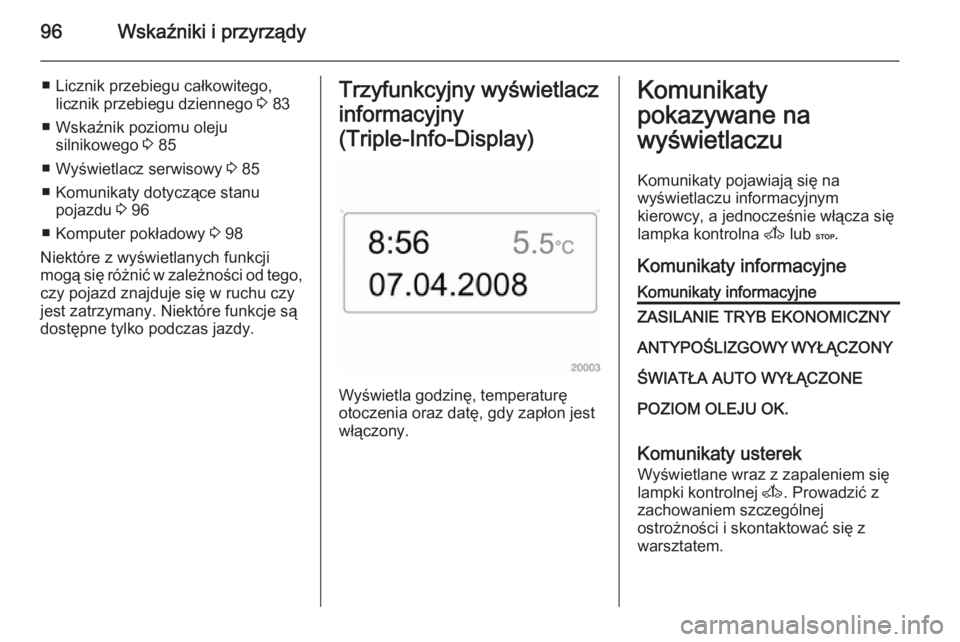

96Wskaźniki i przyrządy
■ Licznik przebiegu całkowitego,licznik przebiegu dziennego 3 83
■ Wskaźnik poziomu oleju silnikowego 3 85
■ Wyświetlacz serwisowy 3 85
■ Komunikaty dotyczące stanu pojazdu 3 96
■ Komputer pokładowy 3 98
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.Trzyfunkcyjny wyświetlacz
informacyjny
(Triple-Info-Display)
Wyświetla godzinę, temperaturę
otoczenia oraz datę, gdy zapłon jest
włączony.
Komunikaty
pokazywane na
wyświetlaczu
Komunikaty pojawiają się na
wyświetlaczu informacyjnym
kierowcy, a jednocześnie włącza się
lampka kontrolna A lub C.
Komunikaty informacyjneKomunikaty informacyjneZASILANIE TRYB EKONOMICZNYANTYPOŚLIZGOWY WYŁĄCZONYŚWIATŁA AUTO WYŁĄCZONEPOZIOM OLEJU OK.
Komunikaty usterek
Wyświetlane wraz z zapaleniem się
lampki kontrolnej A. Prowadzić z
zachowaniem szczególnej
ostrożności i skontaktować się z
warsztatem.

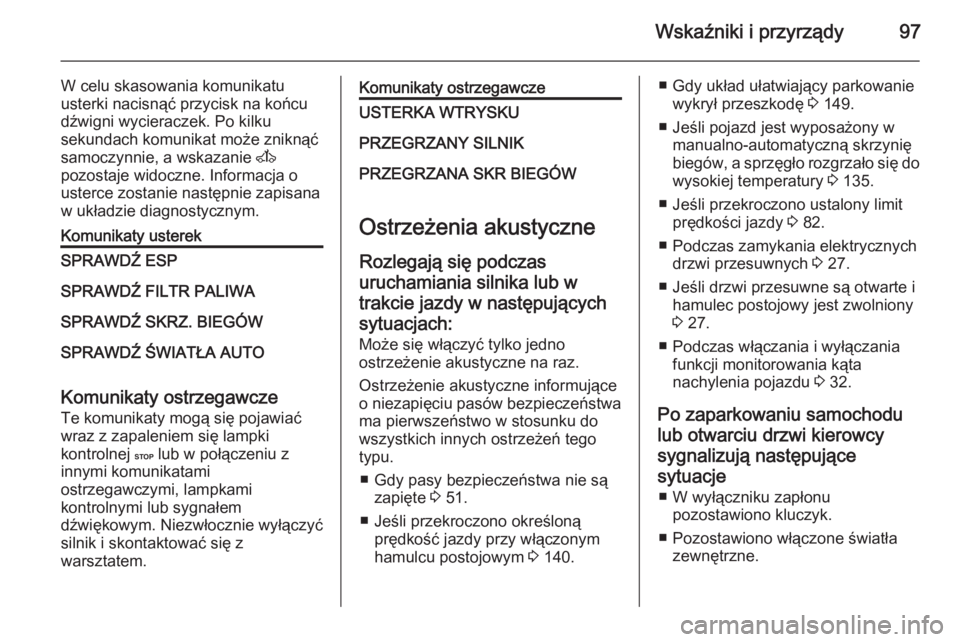

Wskaźniki i przyrządy97
W celu skasowania komunikatu
usterki nacisnąć przycisk na końcu dźwigni wycieraczek. Po kilku
sekundach komunikat może zniknąć
samoczynnie, a wskazanie A
pozostaje widoczne. Informacja o
usterce zostanie następnie zapisana
w układzie diagnostycznym.Komunikaty usterekSPRAWDŹ ESPSPRAWDŹ FILTR PALIWASPRAWDŹ SKRZ. BIEGÓWSPRAWDŹ ŚWIATŁA AUTO
Komunikaty ostrzegawcze
Te komunikaty mogą się pojawiać
wraz z zapaleniem się lampki
kontrolnej C lub w połączeniu z
innymi komunikatami
ostrzegawczymi, lampkami
kontrolnymi lub sygnałem
dźwiękowym. Niezwłocznie wyłączyć
silnik i skontaktować się z
warsztatem.
Komunikaty ostrzegawczeUSTERKA WTRYSKUPRZEGRZANY SILNIKPRZEGRZANA SKR BIEGÓW
Ostrzeżenia akustyczne
Rozlegają się podczas uruchamiania silnika lub wtrakcie jazdy w następujących
sytuacjach:
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
■ Gdy pasy bezpieczeństwa nie są zapięte 3 51.
■ Jeśli przekroczono określoną prędkość jazdy przy włączonym
hamulcu postojowym 3 140.
■ Gdy układ ułatwiający parkowanie
wykrył przeszkodę 3 149.
■ Jeśli pojazd jest wyposażony w manualno-automatyczną skrzynię
biegów, a sprzęgło rozgrzało się do wysokiej temperatury 3 135.
■ Jeśli przekroczono ustalony limit prędkości jazdy 3 82.
■ Podczas zamykania elektrycznych drzwi przesuwnych 3 27.
■ Jeśli drzwi przesuwne są otwarte i hamulec postojowy jest zwolniony
3 27.
■ Podczas włączania i wyłączania funkcji monitorowania kąta
nachylenia pojazdu 3 32.
Po zaparkowaniu samochodu
lub otwarciu drzwi kierowcy
sygnalizują następujące
sytuacje ■ W wyłączniku zapłonu pozostawiono kluczyk.
■ Pozostawiono włączone światła zewnętrzne.

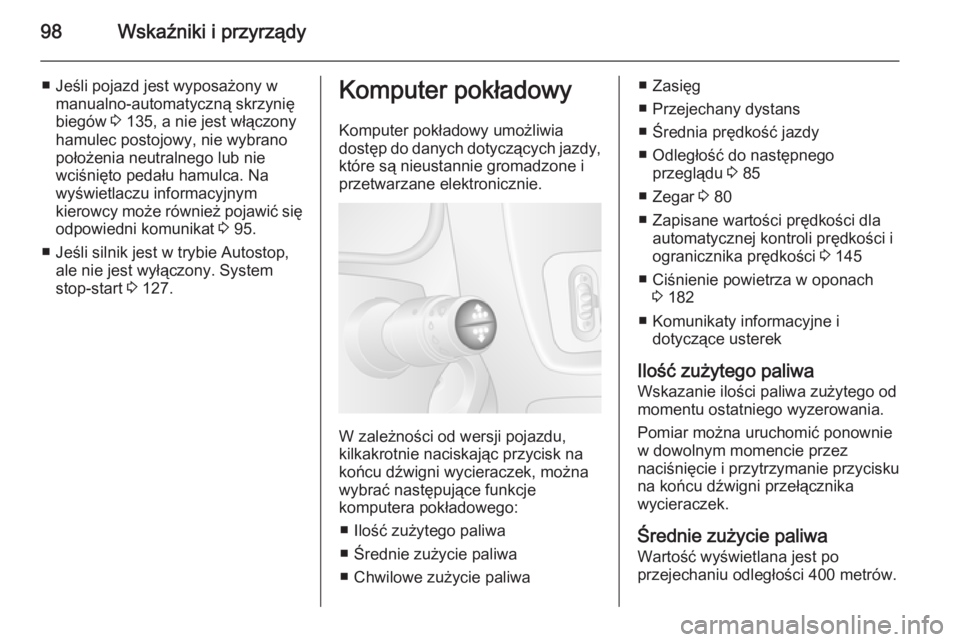

98Wskaźniki i przyrządy
■ Jeśli pojazd jest wyposażony wmanualno-automatyczną skrzyniębiegów 3 135, a nie jest włączony
hamulec postojowy, nie wybrano położenia neutralnego lub nie
wciśnięto pedału hamulca. Na
wyświetlaczu informacyjnym
kierowcy może również pojawić się
odpowiedni komunikat 3 95.
■ Jeśli silnik jest w trybie Autostop, ale nie jest wyłączony. Systemstop-start 3 127.Komputer pokładowy
Komputer pokładowy umożliwia
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie.
W zależności od wersji pojazdu,
kilkakrotnie naciskając przycisk na
końcu dźwigni wycieraczek, można
wybrać następujące funkcje
komputera pokładowego:
■ Ilość zużytego paliwa
■ Średnie zużycie paliwa
■ Chwilowe zużycie paliwa
■ Zasięg
■ Przejechany dystans
■ Średnia prędkość jazdy
■ Odległość do następnego przeglądu 3 85
■ Zegar 3 80
■ Zapisane wartości prędkości dla automatycznej kontroli prędkości i
ogranicznika prędkości 3 145
■ Ciśnienie powietrza w oponach 3 182
■ Komunikaty informacyjne i dotyczące usterek
Ilość zużytego paliwa Wskazanie ilości paliwa zużytego od
momentu ostatniego wyzerowania.
Pomiar można uruchomić ponownie w dowolnym momencie przez
naciśnięcie i przytrzymanie przycisku
na końcu dźwigni przełącznika
wycieraczek.
Średnie zużycie paliwa
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.

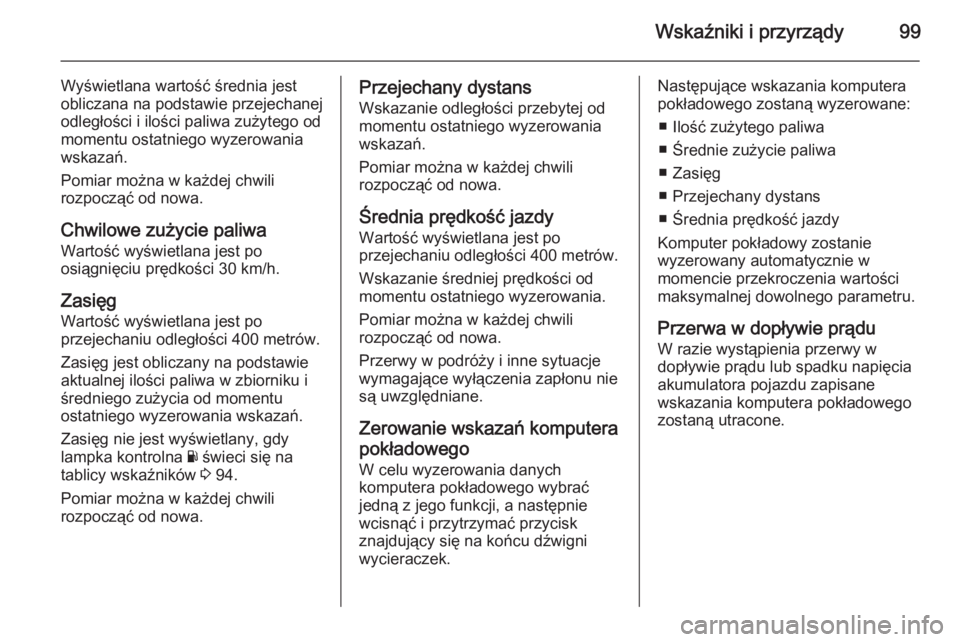

Wskaźniki i przyrządy99
Wyświetlana wartość średnia jest
obliczana na podstawie przejechanej
odległości i ilości paliwa zużytego od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Chwilowe zużycie paliwa Wartość wyświetlana jest po
osiągnięciu prędkości 30 km/h.
Zasięg Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Zasięg jest obliczany na podstawie aktualnej ilości paliwa w zbiorniku i
średniego zużycia od momentu
ostatniego wyzerowania wskazań.
Zasięg nie jest wyświetlany, gdy
lampka kontrolna Y świeci się na
tablicy wskaźników 3 94.
Pomiar można w każdej chwili
rozpocząć od nowa.Przejechany dystans
Wskazanie odległości przebytej od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Średnia prędkość jazdy Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wskazanie średniej prędkości od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży i inne sytuacje
wymagające wyłączenia zapłonu nie
są uwzględniane.
Zerowanie wskazań komputera
pokładowego
W celu wyzerowania danych
komputera pokładowego wybrać
jedną z jego funkcji, a następnie
wcisnąć i przytrzymać przycisk
znajdujący się na końcu dźwigni
wycieraczek.Następujące wskazania komputera
pokładowego zostaną wyzerowane:
■ Ilość zużytego paliwa
■ Średnie zużycie paliwa
■ Zasięg
■ Przejechany dystans
■ Średnia prędkość jazdy
Komputer pokładowy zostanie
wyzerowany automatycznie w
momencie przekroczenia wartości
maksymalnej dowolnego parametru.
Przerwa w dopływie prądu W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora pojazdu zapisane
wskazania komputera pokładowego
zostaną utracone.

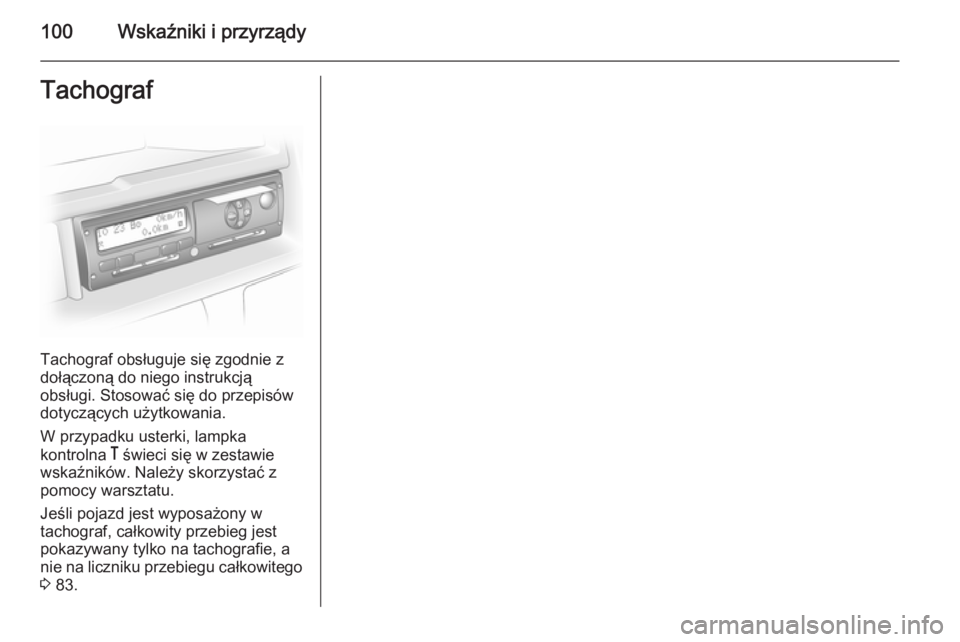

100Wskaźniki i przyrządyTachograf
Tachograf obsługuje się zgodnie z
dołączoną do niego instrukcją
obsługi. Stosować się do przepisów
dotyczących użytkowania.
W przypadku usterki, lampka
kontrolna & świeci się w zestawie
wskaźników. Należy skorzystać z
pomocy warsztatu.
Jeśli pojazd jest wyposażony w
tachograf, całkowity przebieg jest
pokazywany tylko na tachografie, a
nie na liczniku przebiegu całkowitego
3 83.

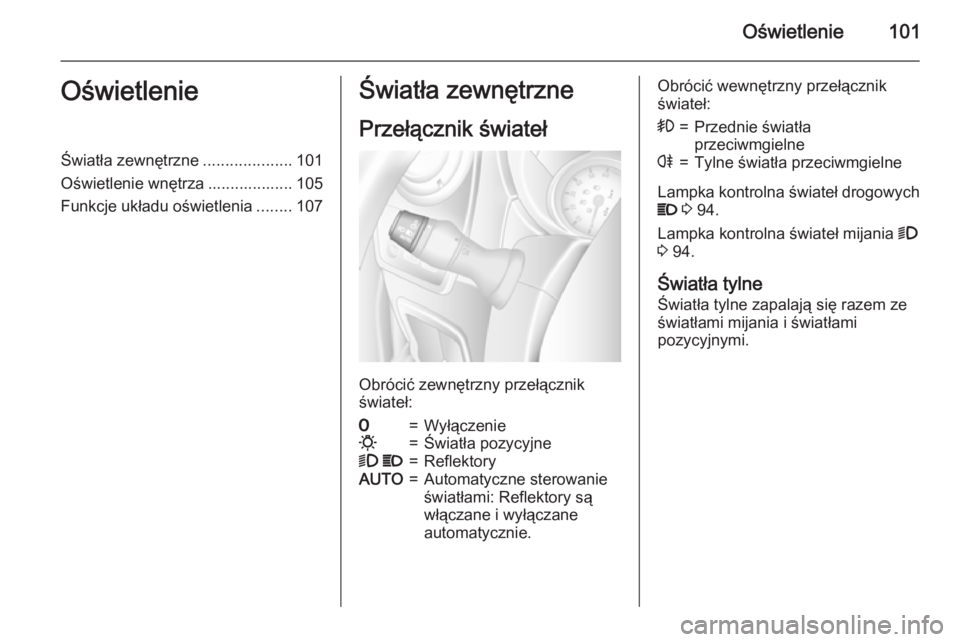

Oświetlenie101OświetlenieŚwiatła zewnętrzne....................101
Oświetlenie wnętrza ................... 105
Funkcje układu oświetlenia ........107Światła zewnętrzne
Przełącznik świateł
Obrócić zewnętrzny przełącznik
świateł:
7=Wyłączenie0=Światła pozycyjne9 P=ReflektoryAUTO=Automatyczne sterowanie
światłami: Reflektory są
włączane i wyłączane
automatycznie.Obrócić wewnętrzny przełącznik
świateł:>=Przednie światła
przeciwmgielner=Tylne światła przeciwmgielne
Lampka kontrolna świateł drogowych
P 3 94.
Lampka kontrolna świateł mijania 9
3 94.
Światła tylne Światła tylne zapalają się razem ze
światłami mijania i światłami
pozycyjnymi.

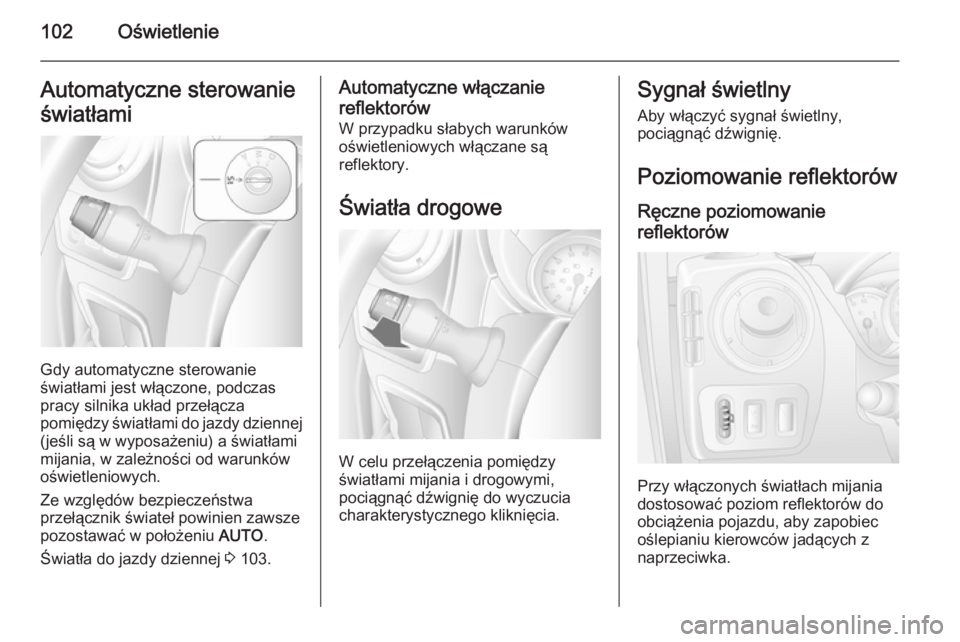

102OświetlenieAutomatyczne sterowanie
światłami
Gdy automatyczne sterowanie
światłami jest włączone, podczas
pracy silnika układ przełącza
pomiędzy światłami do jazdy dziennej (jeśli są w wyposażeniu) a światłami
mijania, w zależności od warunków
oświetleniowych.
Ze względów bezpieczeństwa
przełącznik świateł powinien zawsze
pozostawać w położeniu AUTO.
Światła do jazdy dziennej 3 103.
Automatyczne włączanie
reflektorów
W przypadku słabych warunków
oświetleniowych włączane są
reflektory.
Światła drogowe
W celu przełączenia pomiędzy
światłami mijania i drogowymi,
pociągnąć dźwignię do wyczucia charakterystycznego kliknięcia.
Sygnał świetlny
Aby włączyć sygnał świetlny,
pociągnąć dźwignię.
Poziomowanie reflektorów
Ręczne poziomowanie
reflektorów
Przy włączonych światłach mijania
dostosować poziom reflektorów do
obciążenia pojazdu, aby zapobiec
oślepianiu kierowców jadących z
naprzeciwka.
