2015.5 OPEL MOVANO_B Instrukcja obsługi (in Polish)

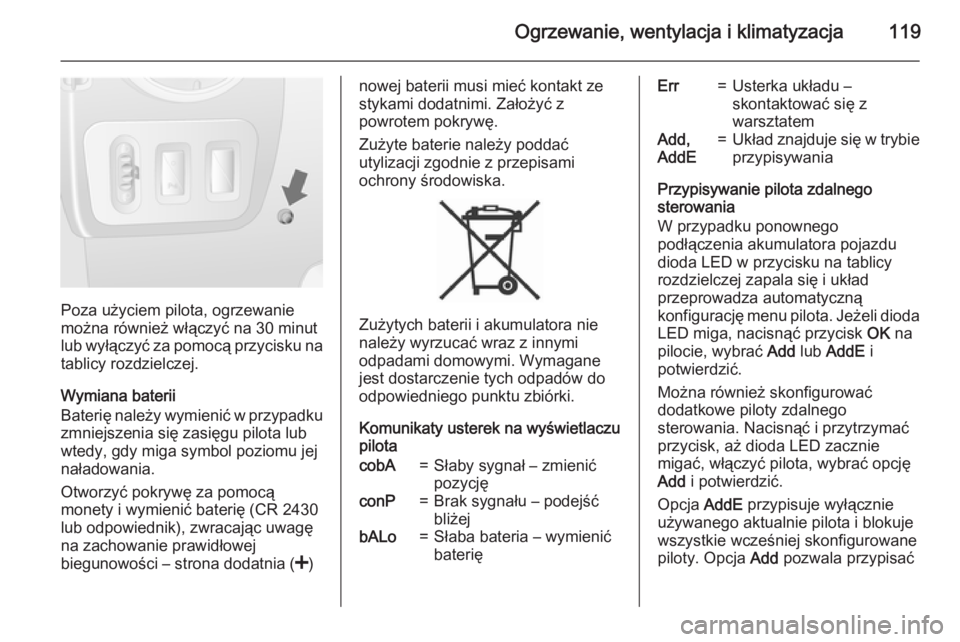

Ogrzewanie, wentylacja i klimatyzacja119
Poza użyciem pilota, ogrzewanie
można również włączyć na 30 minut
lub wyłączyć za pomocą przycisku na tablicy rozdzielczej.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę za pomocą
monety i wymienić baterię (CR 2430
lub odpowiednik), zwracając uwagę
na zachowanie prawidłowej
biegunowości – strona dodatnia ( <)
nowej baterii musi mieć kontakt ze
stykami dodatnimi. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Komunikaty usterek na wyświetlaczu
pilota
cobA=Słaby sygnał – zmienić
pozycjęconP=Brak sygnału – podejść
bliżejbALo=Słaba bateria – wymienić
baterięErr=Usterka układu –
skontaktować się z
warsztatemAdd,
AddE=Układ znajduje się w trybie przypisywania
Przypisywanie pilota zdalnego
sterowania
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy
rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeżeli dioda LED miga, nacisnąć przycisk OK na
pilocie, wybrać Add lub AddE i
potwierdzić.
Można również skonfigurować
dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.
Opcja AddE przypisuje wyłącznie
używanego aktualnie pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać

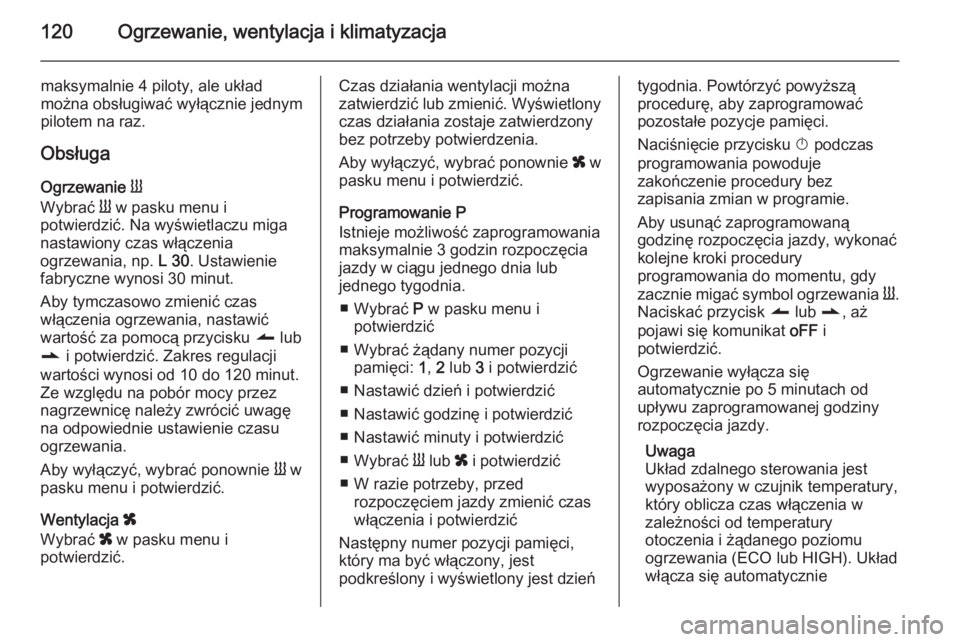

120Ogrzewanie, wentylacja i klimatyzacja
maksymalnie 4 piloty, ale układ
można obsługiwać wyłącznie jednym
pilotem na raz.
Obsługa
Ogrzewanie Y
Wybrać Y w pasku menu i
potwierdzić. Na wyświetlaczu miga
nastawiony czas włączenia
ogrzewania, np. L 30. Ustawienie
fabryczne wynosi 30 minut.
Aby tymczasowo zmienić czas
włączenia ogrzewania, nastawić
wartość za pomocą przycisku q lub
r i potwierdzić. Zakres regulacji
wartości wynosi od 10 do 120 minut.
Ze względu na pobór mocy przez nagrzewnicę należy zwrócić uwagęna odpowiednie ustawienie czasu
ogrzewania.
Aby wyłączyć, wybrać ponownie Y w
pasku menu i potwierdzić.
Wentylacja x
Wybrać x w pasku menu i
potwierdzić.Czas działania wentylacji można
zatwierdzić lub zmienić. Wyświetlony czas działania zostaje zatwierdzony
bez potrzeby potwierdzenia.
Aby wyłączyć, wybrać ponownie x w
pasku menu i potwierdzić.
Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie 3 godzin rozpoczęcia
jazdy w ciągu jednego dnia lub
jednego tygodnia.
■ Wybrać P w pasku menu i
potwierdzić
■ Wybrać żądany numer pozycji pamięci: 1, 2 lub 3 i potwierdzić
■ Nastawić dzień i potwierdzić
■ Nastawić godzinę i potwierdzić
■ Nastawić minuty i potwierdzić
■ Wybrać Y lub x i potwierdzić
■ W razie potrzeby, przed rozpoczęciem jazdy zmienić czaswłączenia i potwierdzić
Następny numer pozycji pamięci,
który ma być włączony, jest
podkreślony i wyświetlony jest dzieńtygodnia. Powtórzyć powyższą
procedurę, aby zaprogramować
pozostałe pozycje pamięci.
Naciśnięcie przycisku X podczas
programowania powoduje
zakończenie procedury bez
zapisania zmian w programie.
Aby usunąć zaprogramowaną
godzinę rozpoczęcia jazdy, wykonać kolejne kroki procedury
programowania do momentu, gdy
zacznie migać symbol ogrzewania Y.
Naciskać przycisk q lub r, aż
pojawi się komunikat oFF i
potwierdzić.
Ogrzewanie wyłącza się
automatycznie po 5 minutach od
upływu zaprogramowanej godziny
rozpoczęcia jazdy.
Uwaga
Układ zdalnego sterowania jest
wyposażony w czujnik temperatury,
który oblicza czas włączenia w
zależności od temperatury
otoczenia i żądanego poziomu
ogrzewania (ECO lub HIGH). Układ
włącza się automatycznie

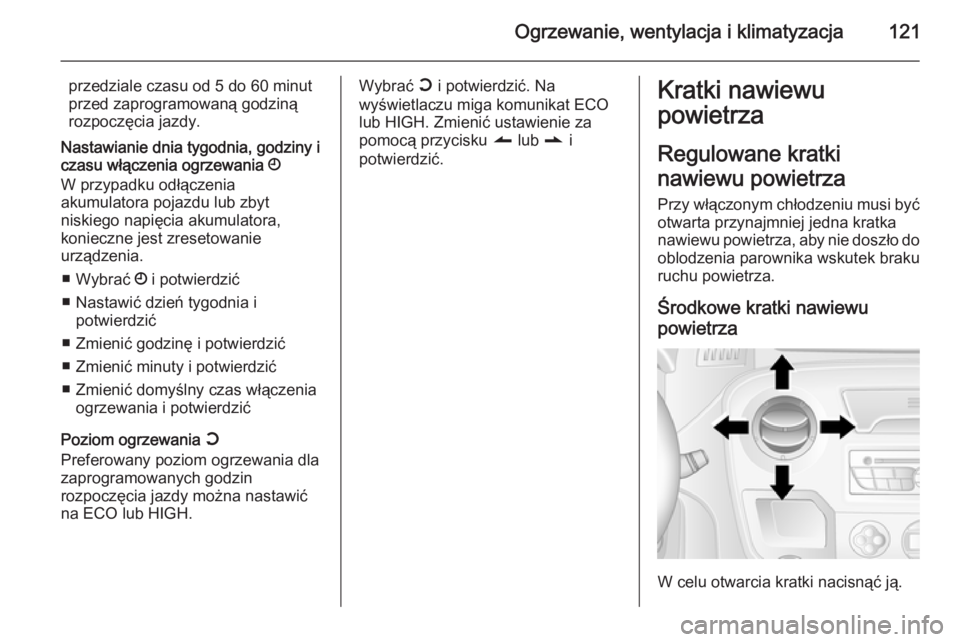

Ogrzewanie, wentylacja i klimatyzacja121
przedziale czasu od 5 do 60 minut
przed zaprogramowaną godziną
rozpoczęcia jazdy.
Nastawianie dnia tygodnia, godziny i
czasu włączenia ogrzewania Ö
W przypadku odłączenia
akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora,
konieczne jest zresetowanie
urządzenia.
■ Wybrać Ö i potwierdzić
■ Nastawić dzień tygodnia i potwierdzić
■ Zmienić godzinę i potwierdzić
■ Zmienić minuty i potwierdzić
■ Zmienić domyślny czas włączenia ogrzewania i potwierdzić
Poziom ogrzewania Y
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić
na ECO lub HIGH.Wybrać Y i potwierdzić. Na
wyświetlaczu miga komunikat ECO lub HIGH. Zmienić ustawienie za
pomocą przycisku q lub r i
potwierdzić.Kratki nawiewu
powietrza
Regulowane kratki
nawiewu powietrza
Przy włączonym chłodzeniu musi być otwarta przynajmniej jedna kratkanawiewu powietrza, aby nie doszło do oblodzenia parownika wskutek braku
ruchu powietrza.
Środkowe kratki nawiewu powietrza
W celu otwarcia kratki nacisnąć ją.

122Ogrzewanie, wentylacja i klimatyzacja
Skierować przepływ powietrza,
obracając kratkę.
Nacisnąć kratkę w celu zamknięcia.
Boczne kratki nawiewu powietrza
W celu otwarcia kratki nacisnąć ją.
Skierować przepływ powietrza,
obracając kratkę.
W zależności od ustawienia pokrętła
regulacji temperatury przez kratki
kierowane jest chłodne lub ogrzane
powietrze.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki
nawiewu powietrza
Są to kratki dodatkowe znajdujące się pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Chłodzenie schowka Układ klimatyzacji może również
chłodzić wnętrze schowka w desce
rozdzielczej.
Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza pobieranego z zewnątrz poprzez wlot
powietrza.

Ogrzewanie, wentylacja i klimatyzacja123Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) nie
działa przy niskich temperaturach
zewnętrznych.
Czynności serwisowe Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
■ Kontrola poprawności działania i ciśnienia roboczego
■ Kontrola układu ogrzewania
■ Kontrola szczelności
■ Kontrola pasków napędowych■ Czyszczenie skraplacza i opróżnienie parownika
■ Kontrola wydajności

124Prowadzenie i użytkowanieProwadzenie i
użytkowanieZalecenia eksploatacyjne ..........124
Uruchamianie i prowadzenie .....125
Gazy spalinowe ......................... 133
Manualna skrzynia biegów ........134
Manualno-automatyczna skrzy‐
nia biegów .................................. 135
Hamulce ..................................... 139
Układy kontroli jazdy ..................142
Systemy wspomagania kie‐
rowcy ......................................... 145
Paliwo ........................................ 152
Hak holowniczy przyczepy ......... 155
Wyposażenie dodatkowe ...........157Zalecenia
eksploatacyjne
Jazda ekonomiczna Tryb ECO
Tryb ECO służy do optymalizowania
zużycia paliwa. Włączenie tego trybu
wpływa na moc i moment obrotowy
silnika, przyspieszenie, wskazania
zmiany biegów, ogrzewanie,
klimatyzację i odbiorniki prądu.
WłączanieNacisnąć przycisk ECO. Po
włączeniu trybu zapali się lampka kontrolna, a na wyświetlaczu
informacyjnym kierowcy pojawi się
odpowiedni komunikat 3 95.
Podczas jazdy możliwe jest
tymczasowe wyłączenie trybu ECO,
np. w celu zwiększenia mocy silnika, poprzez mocne naciśnięcie pedału
przyspieszenia.
Po zmniejszeniu siły nacisku na pedał przyspieszenia nastąpi ponownewłączenie trybu ECO.
Wyłączanie
Nacisnąć ponownie przycisk ECO.
Lampka kontrolna powinna zgasnąć.
Informacje praktyczne Nigdy nie należy jechać
rozpędem z wyłączonym
silnikiem (z wyjątkiem czasu, gdy włączona jest funkcjaAutostop) Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu

Prowadzenie i użytkowanie125
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
W trybie Autostop działają wszystkie
systemy, jednak następuje
kontrolowane zmniejszenie
wspomagania układu kierowniczego i
prędkości samochodu.
System stop-start 3 127.
Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może
wymagać to większego wysiłku.Przestroga
Pojazdy wyposażone w
hydrauliczne wspomaganie
układu kierowniczego:
Jeśli kierownica zostanie
obrócona do oporu, i jest
utrzymywany w tej pozycji przez
ponad 15 sekund, może nastąpić
uszkodzenie wspomagania
układu kierowniczego, wskutek
czego przestanie on działać.
Uruchamianie i
prowadzenie
Docieranie nowego
samochodu Przez pierwszych kilka podróży orazpo zamontowaniu nowych okładzin
ciernych do hamulców tarczowych
należy unikać gwałtownego
hamowania.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać oparów.
W okresie docierania zużywana jest
większa ilość paliwa i oleju, a proces
oczyszczania filtra cząstek stałych
przy silniku wysokoprężnym może
występować częściej. Funkcja
Autostop może zostać wyłączona w
celu umożliwienia ładowania
akumulatora pojazdu.
System stop-start 3 127.

126Prowadzenie i użytkowanie
Filtr cząstek stałych 3 133.
Położenia kluczyka w
wyłączniku zapłonuSt=zapłon wyłączonyA=kierownica odblokowana,
zapłon wyłączonyM=zapłon włączony; wersja z
silnikiem wysokoprężnym:
podgrzewanie wstępne silnikaD=uruchamianie silnikaUruchamianie silnika
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła.
Manualno-automatyczna skrzynia biegów: wcisnąć pedał hamulca;
automatycznie zostanie wybrane
położenie N.
Nie wciskać pedału przyspieszenia.
Obrócić kluczyk zapłonu w położenie
M w celu włączenia podgrzewania
wstępnego silnika i przytrzymać, aż
zgaśnie kontrolka N na
wyświetlaczu informacyjnym
kierowcy.
Obrócić kluczyk w położenie D i
zwolnić.
Podwyższona początkowo prędkość
obrotowa silnika spada
automatycznie do poziomu
normalnego wraz ze wzrostem jego
temperatury.
Próba uruchomienia silnika nie
powinna trwać dłużej niż 15 sekund.
Jeśli silnik nie daje się uruchomić,
odczekać 15 sekund przed
powtórzeniem procedury. Jeśli jest to konieczne, przed powtórzeniem
procedury rozruchowej wcisnąć
pedał przyspieszenia.
Przed ponownym uruchomieniem
silnika lub w celu jego wyłączenia należy ustawić kluczyk ponownie wpozycji St.
Gdy silnik jest wyłączony przez
funkcję Autostop, można go
uruchomić, wciskając pedał sprzęgła.
System stop-start 3 127.
