2015.5 OPEL MOVANO_B Instrukcja obsługi (in Polish)

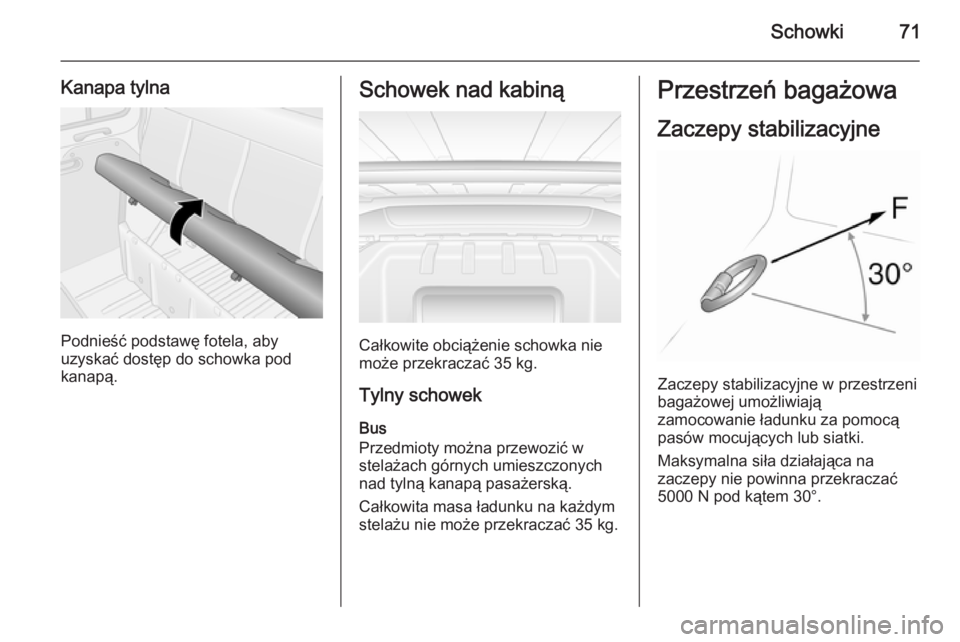

Schowki71
Kanapa tylna
Podnieść podstawę fotela, aby
uzyskać dostęp do schowka pod
kanapą.
Schowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 35 kg.
Tylny schowek
Bus
Przedmioty można przewozić w
stelażach górnych umieszczonych nad tylną kanapą pasażerską.
Całkowita masa ładunku na każdym
stelażu nie może przekraczać 35 kg.
Przestrzeń bagażowa
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne w przestrzeni
bagażowej umożliwiają
zamocowanie ładunku za pomocą
pasów mocujących lub siatki.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać
5000 N pod kątem 30°.

72Schowki
Demontowane zaczepy
stabilizacyjne
Aby zmienić położenie zaczepu,
nacisnąć środkowy kołpak i
przesunąć w wymaganą pozycję.
Upewnić się, że zaczep stabilizacyjny
zatrzasnął się prawidłowo w wycięciu.
Informacje dotyczące przewożenia
bagażu 3 75.
System organizacji
przestrzeni bagażowej
Ruchoma przegroda
Między podłogą a prowadnicami
sufitowymi można mocować ruchomą przegrodę.
Aby przesunąć przegrodę, pociągnąć
w dół zapadkę celem odblokowania i
ustawić przegrodę stosownie do
potrzeb. Zadbać o to, aby zapadka
była całkowicie zatrzaśnięta i aby
przegroda znajdowała się w pozycji
pionowej.
Nieużywaną przegrodę należy
przechowywać z boku przedziału
ładunkowego.

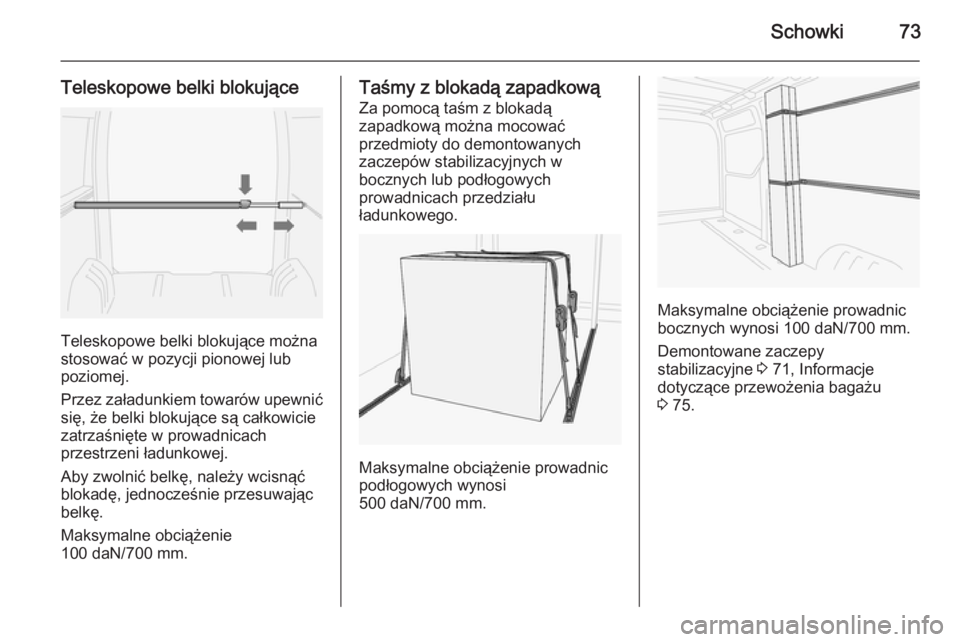

Schowki73
Teleskopowe belki blokujące
Teleskopowe belki blokujące można
stosować w pozycji pionowej lub poziomej.
Przez załadunkiem towarów upewnić się, że belki blokujące są całkowicie
zatrzaśnięte w prowadnicach
przestrzeni ładunkowej.
Aby zwolnić belkę, należy wcisnąć
blokadę, jednocześnie przesuwając
belkę.
Maksymalne obciążenie
100 daN/700 mm.
Taśmy z blokadą zapadkową
Za pomocą taśm z blokadą
zapadkową można mocować
przedmioty do demontowanych
zaczepów stabilizacyjnych w
bocznych lub podłogowych
prowadnicach przedziału
ładunkowego.
Maksymalne obciążenie prowadnic
podłogowych wynosi
500 daN/700 mm.
Maksymalne obciążenie prowadnic
bocznych wynosi 100 daN/700 mm.
Demontowane zaczepy
stabilizacyjne 3 71, Informacje
dotyczące przewożenia bagażu
3 75.

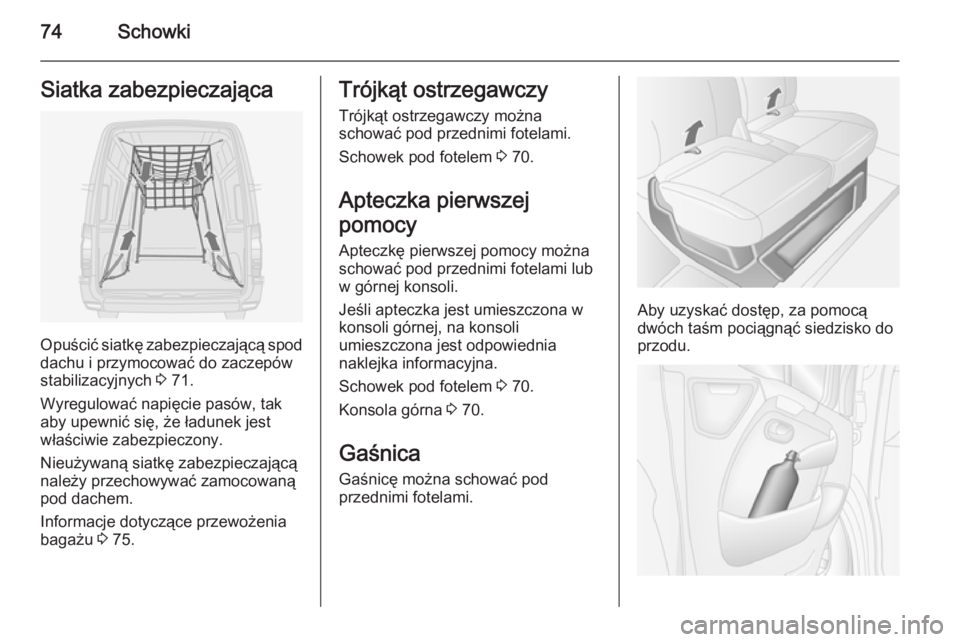

74SchowkiSiatka zabezpieczająca
Opuścić siatkę zabezpieczającą spod
dachu i przymocować do zaczepów
stabilizacyjnych 3 71.
Wyregulować napięcie pasów, tak
aby upewnić się, że ładunek jest
właściwie zabezpieczony.
Nieużywaną siatkę zabezpieczającą
należy przechowywać zamocowaną
pod dachem.
Informacje dotyczące przewożenia
bagażu 3 75.
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy można
schować pod przednimi fotelami.
Schowek pod fotelem 3 70.
Apteczka pierwszej
pomocy Apteczkę pierwszej pomocy można
schować pod przednimi fotelami lub
w górnej konsoli.
Jeśli apteczka jest umieszczona w
konsoli górnej, na konsoli
umieszczona jest odpowiednia
naklejka informacyjna.
Schowek pod fotelem 3 70.
Konsola górna 3 70.
Gaśnica
Gaśnicę można schować pod
przednimi fotelami.
Aby uzyskać dostęp, za pomocą
dwóch taśm pociągnąć siedzisko do
przodu.

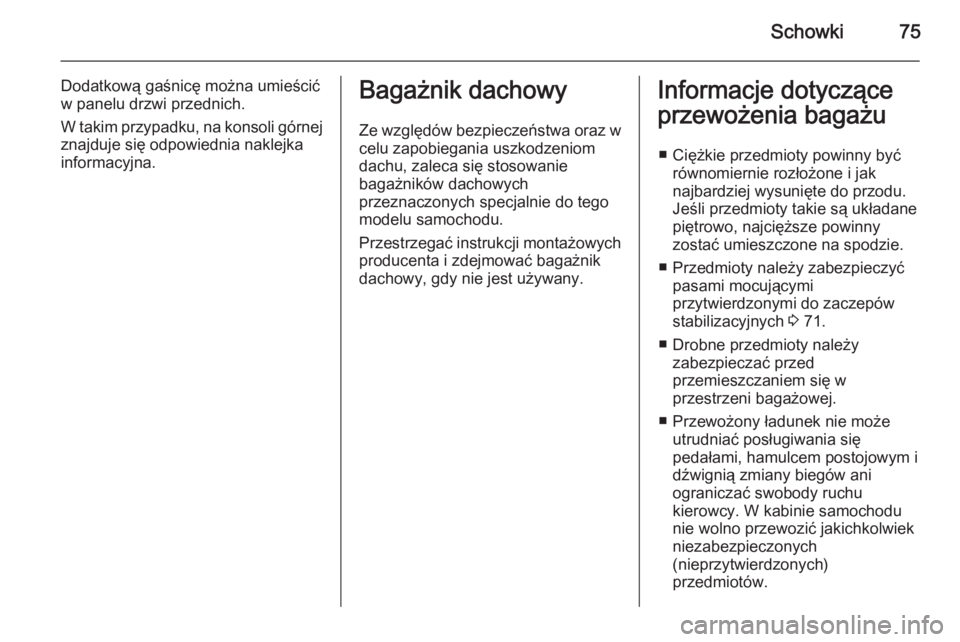

Schowki75
Dodatkową gaśnicę można umieścićw panelu drzwi przednich.
W takim przypadku, na konsoli górnej znajduje się odpowiednia naklejka
informacyjna.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu.
Jeśli przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 71.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.

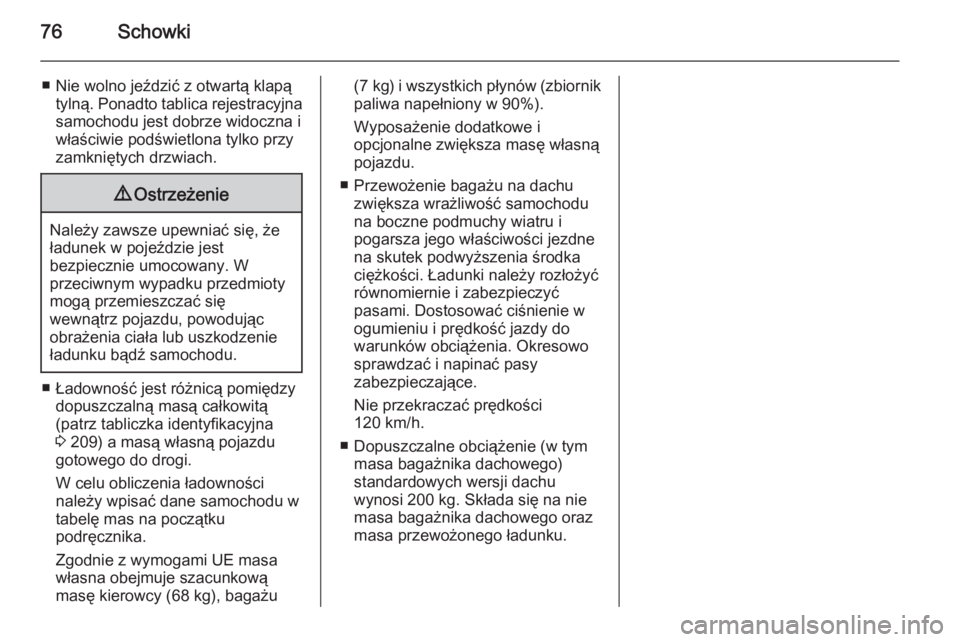

76Schowki
■ Nie wolno jeździć z otwartą klapątylną. Ponadto tablica rejestracyjna
samochodu jest dobrze widoczna i
właściwie podświetlona tylko przy
zamkniętych drzwiach.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 209) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
■ Dopuszczalne obciążenie (w tym masa bagażnika dachowego)
standardowych wersji dachu
wynosi 200 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.

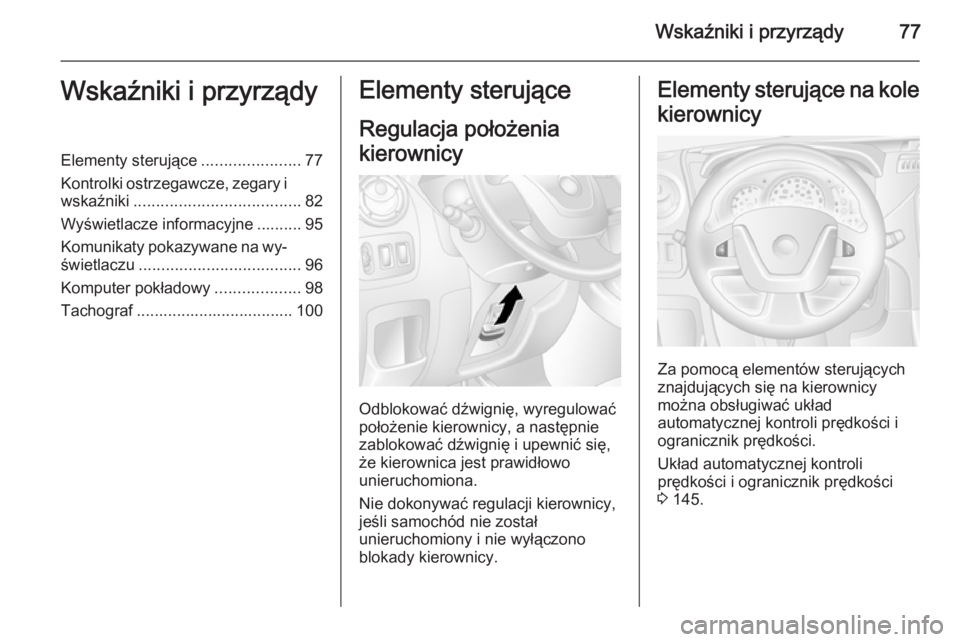

Wskaźniki i przyrządy77Wskaźniki i przyrządyElementy sterujące......................77
Kontrolki ostrzegawcze, zegary i wskaźniki ..................................... 82
Wyświetlacze informacyjne .......... 95 Komunikaty pokazywane na wy‐
świetlaczu .................................... 96
Komputer pokładowy ...................98
Tachograf ................................... 100Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 145.

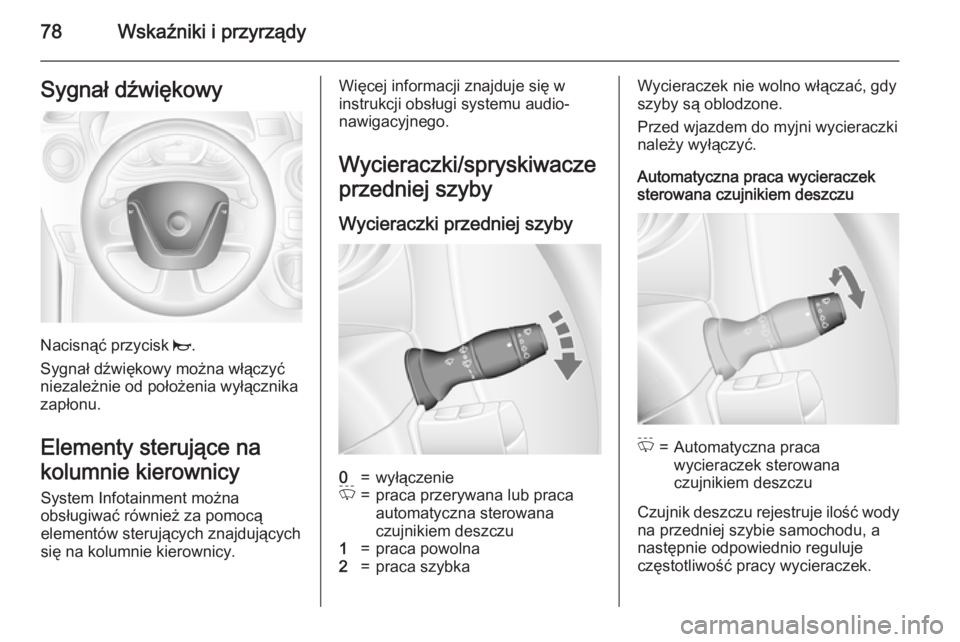

78Wskaźniki i przyrządySygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na
kolumnie kierownicy System Infotainment można
obsługiwać również za pomocą
elementów sterujących znajdujących
się na kolumnie kierownicy.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby0=wyłączenieP=praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczu1=praca powolna2=praca szybkaWycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Automatyczna praca wycieraczek
sterowana czujnikiem deszczuP=Automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
