Wskaźniki i przyrządy87
Zielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączeniaBiały=potwierdzenie
włączenia

88Wskaźniki i przyrządy

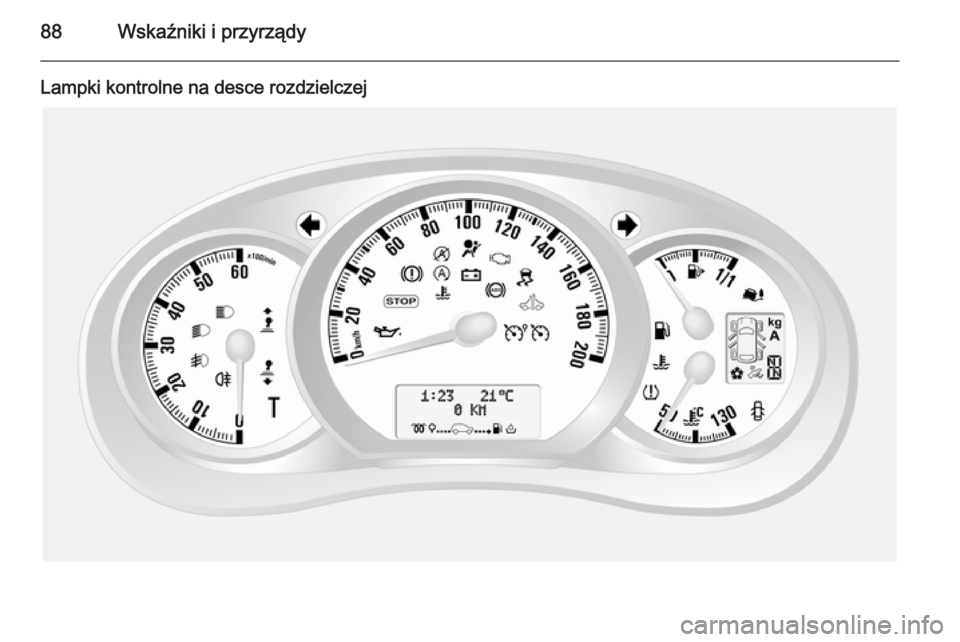

Lampki kontrolne na desce rozdzielczej

Wskaźniki i przyrządy89

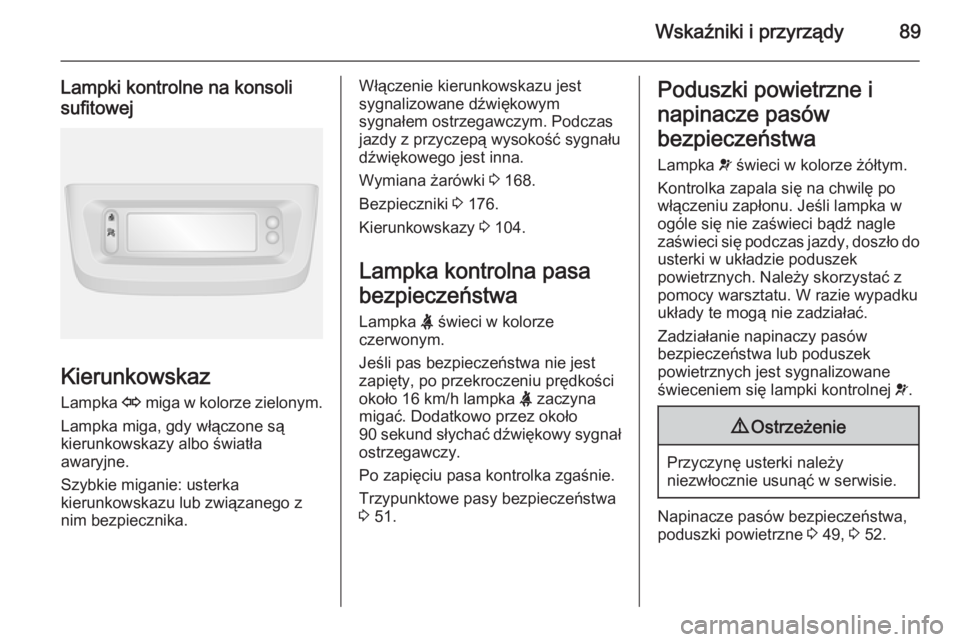

Lampki kontrolne na konsoli
sufitowej
Kierunkowskaz
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym. Podczas
jazdy z przyczepą wysokość sygnału
dźwiękowego jest inna.
Wymiana żarówki 3 168.
Bezpieczniki 3 176.
Kierunkowskazy 3 104.
Lampka kontrolna pasa
bezpieczeństwa
Lampka X świeci w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez około
90 sekund słychać dźwiękowy sygnał ostrzegawczy.
Po zapięciu pasa kontrolka zgaśnie.
Trzypunktowe pasy bezpieczeństwa
3 51.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do usterki w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 49, 3 52.

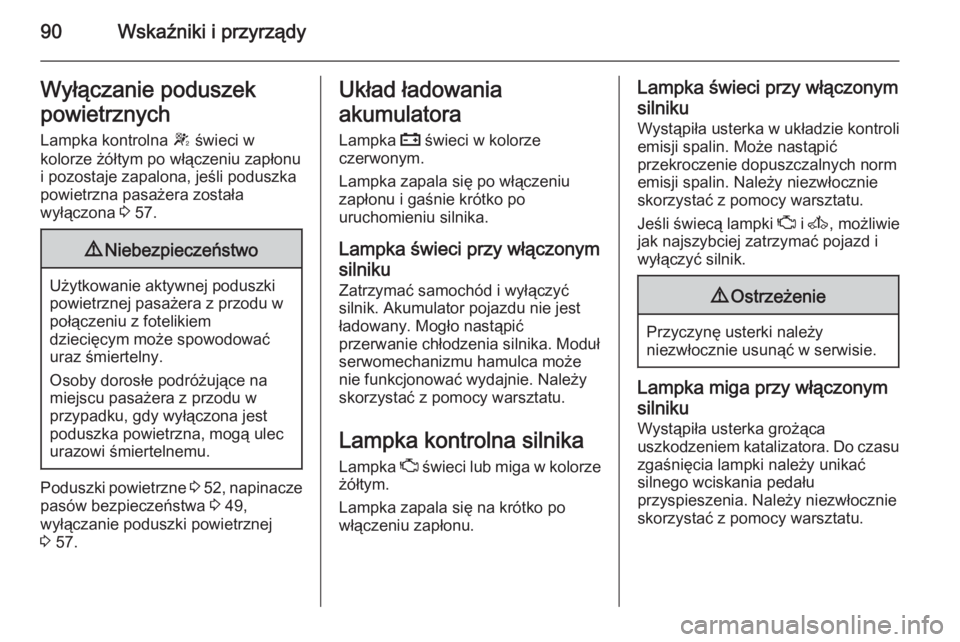

90Wskaźniki i przyrządyWyłączanie poduszek
powietrznych Lampka kontrolna W świeci w
kolorze żółtym po włączeniu zapłonu
i pozostaje zapalona, jeśli poduszka
powietrzna pasażera została
wyłączona 3 57.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 52 , napinacze
pasów bezpieczeństwa 3 49,
wyłączanie poduszki powietrznej
3 57.
Układ ładowania
akumulatora Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Jeśli świecą lampki Z i A , możliwie
jak najszybciej zatrzymać pojazd i
wyłączyć silnik.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.

Wskaźniki i przyrządy91Wskaźnik wymaganegoprzeglądu
Lampka A świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Samochód wymaga serwisowania. Może palić się w połączeniu z inną
kontrolką lub z komunikatem na
wyświetlaczu informacyjnym
kierowcy 3 95.
Świeci, jeśli wymagane jest
czyszczenie filtra cząstek stałych
przy silniku wysokoprężnym i nie
zostało przeprowadzone czyszczenie automatyczne 3 133.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Wyświetlacz serwisowy
Lampka kontrolna o w wyświetlaczu
informacyjnym kierowcy zapala się również wtedy, gdy przebieg
pozostały do następnego serwisu
osiągnie 0 km lub upłynie termin
serwisu.
Na wyświetlaczu informacyjnym
kierowcy pojawi się również
komunikat NATYCHMIAST ZMIEŃ
OLEJ .
Wyświetlacz serwisowy 3 85.
Wyłączenie silnika Lampka C świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Jeśli świeci lampka C (może świecić
także W i/lub R), możliwie jak
najszybciej zatrzymać pojazd i
wyłączyć silnik.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
W zależności od typu usterki
komunikat ostrzegawczy może
również pojawić się na wyświetlaczu
informacyjnym kierowcy 3 95.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka kontrolna R pozostaje
zapalona, gdy włączony jest zapłon,
a hamulec postojowy jest zaciągnięty
3 140.
Po zwolnieniu hamulca postojowego
R zapala się (ewentualnie razem z
C ), jeśli poziom płynu hamulcowego
jest za niski 3 165.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Układ hamulcowy 3 139.

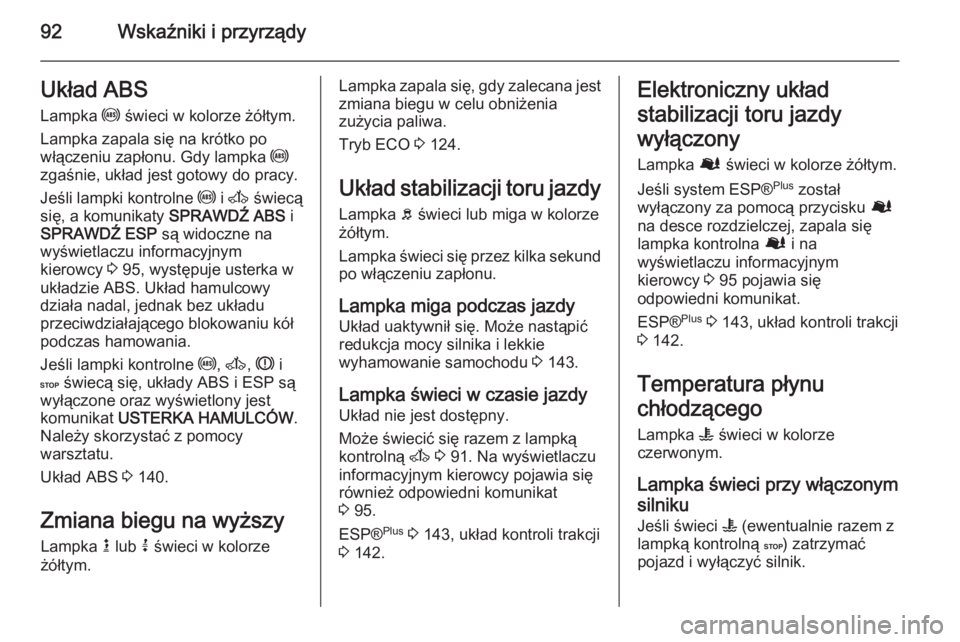

92Wskaźniki i przyrządyUkład ABSLampka u świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
wyświetlaczu informacyjnym
kierowcy 3 95, występuje usterka w
układzie ABS. Układ hamulcowy działa nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone oraz wyświetlony jest
komunikat USTERKA HAMULCÓW .
Należy skorzystać z pomocy warsztatu.
Układ ABS 3 140.
Zmiana biegu na wyższy Lampka k lub j świeci w kolorze
żółtym.Lampka zapala się, gdy zalecana jest
zmiana biegu w celu obniżenia
zużycia paliwa.
Tryb ECO 3 124.
Układ stabilizacji toru jazdy Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 143.
Lampka świeci w czasie jazdy Układ nie jest dostępny.
Może świecić się razem z lampką
kontrolną A 3 91. Na wyświetlaczu
informacyjnym kierowcy pojawia się
również odpowiedni komunikat
3 95.
ESP® Plus
3 143, układ kontroli trakcji
3 142.Elektroniczny układ
stabilizacji toru jazdy
wyłączony
Lampka Ø świeci w kolorze żółtym.
Jeśli system ESP® Plus
został
wyłączony za pomocą przycisku Ø
na desce rozdzielczej, zapala się
lampka kontrolna Ø i na
wyświetlaczu informacyjnym
kierowcy 3 95 pojawia się
odpowiedni komunikat.
ESP® Plus
3 143, układ kontroli trakcji
3 142.
Temperatura płynu
chłodzącego Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Jeśli świeci W (ewentualnie razem z
lampką kontrolną C) zatrzymać
pojazd i wyłączyć silnik.

Wskaźniki i przyrządy93Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 163.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub
bardzo niskie ciśnienie powietrza w oponie, zapali się lampka kontrolna
w razem z lampką C 3 91, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Lampka migaWystąpiła usterka w układzie. Po
krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w razem z lampką A
3 91, a na wyświetlaczu
informacyjnym kierowcy pojawi się odpowiedni komunikat.
Układ monitorowania ciśnienia w
oponach 3 182.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonymsilnikuPrzestroga
Mogło nastąpić przerwaniesmarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.

94Wskaźniki i przyrządy9Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 161.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Poziom paliwa w zbiorniku jest zbyt
niski. Natychmiast zatankować.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 153.
Katalizator 3 133.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 167.
System stop-start
\
Zapala się, gdy jest wstrzymana
funkcja Autostop z powodu
niespełnienia określonych warunków.
Lampka Ï świeci lub miga kolorem
żółtym / zielonym.
Lampka świeci Lampka świeci na zielono, gdy działa
funkcja Autostop.Jeśli lampka Ï świeci kolorem
żółtym, oznacza to usterkę systemu
stop-start. Należy skorzystać z
pomocy warsztatu.
Lampka miga Lampka miga kolorem zielonym
podczas automatycznego
ponownego uruchamiania silnika.
System stop-start 3 127.
Światła zewnętrzne
Lampka 9 świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
światła zewnętrzne 3 101.
Światła drogowe
Lampka P świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 102.
